OSB concept furniture

?
Creation's quality: 4.4/5 (16 votes)
Evaluation of members on the printability, utility, level of detail, etc.
  • 70.7k views
  • 308 likes
  • 413 downloads

3D model description

This furniture can be customised according to your needs.

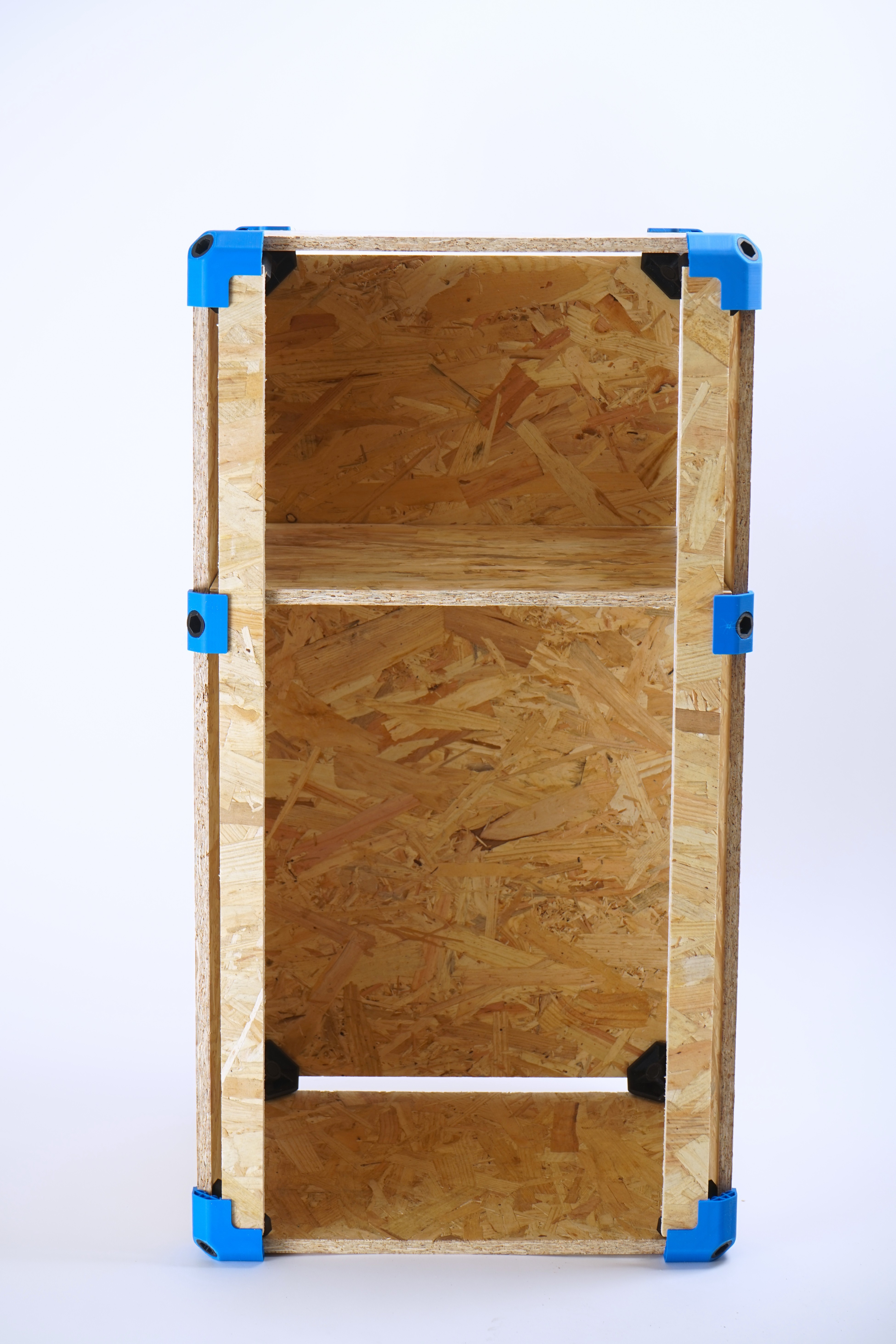

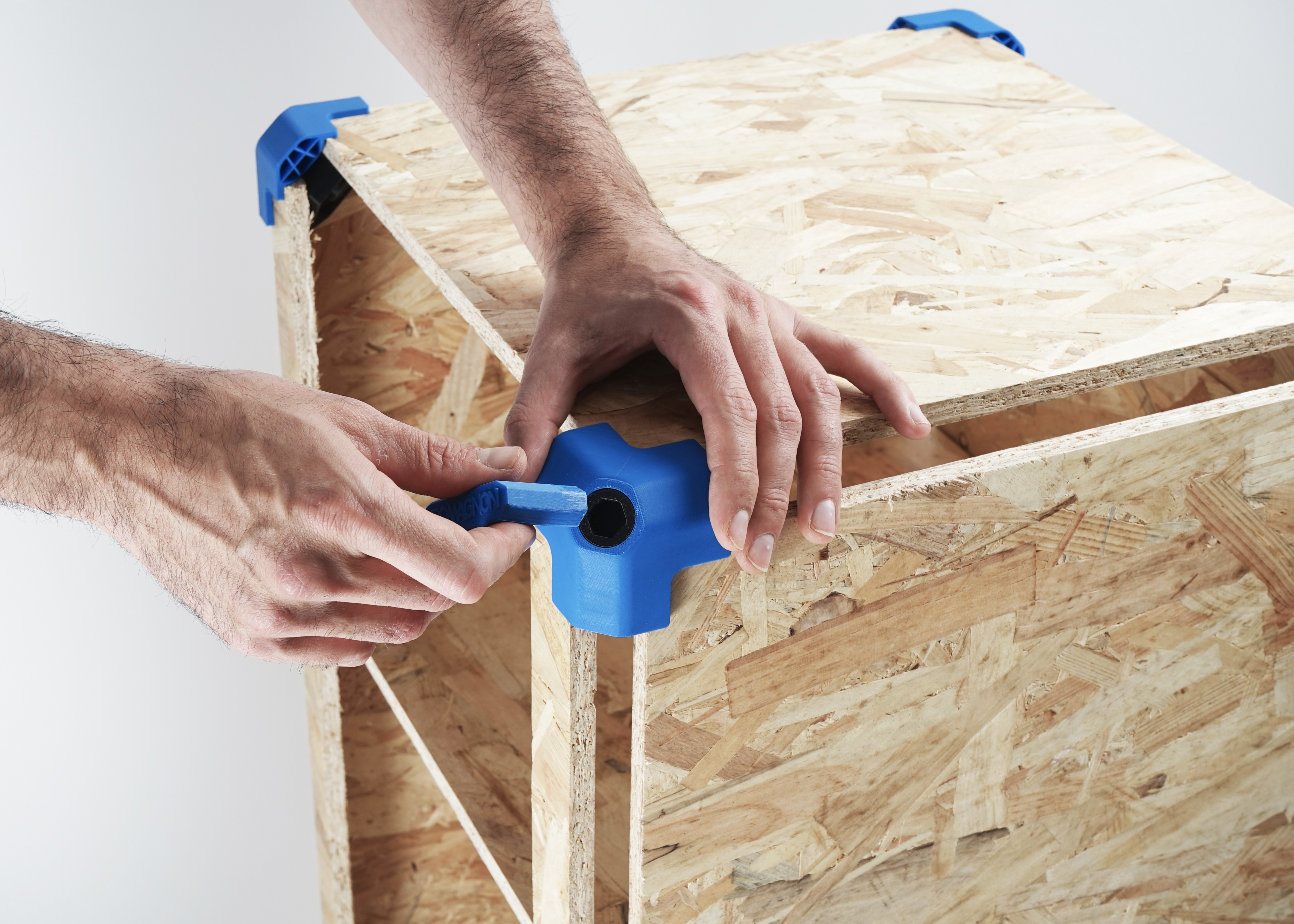

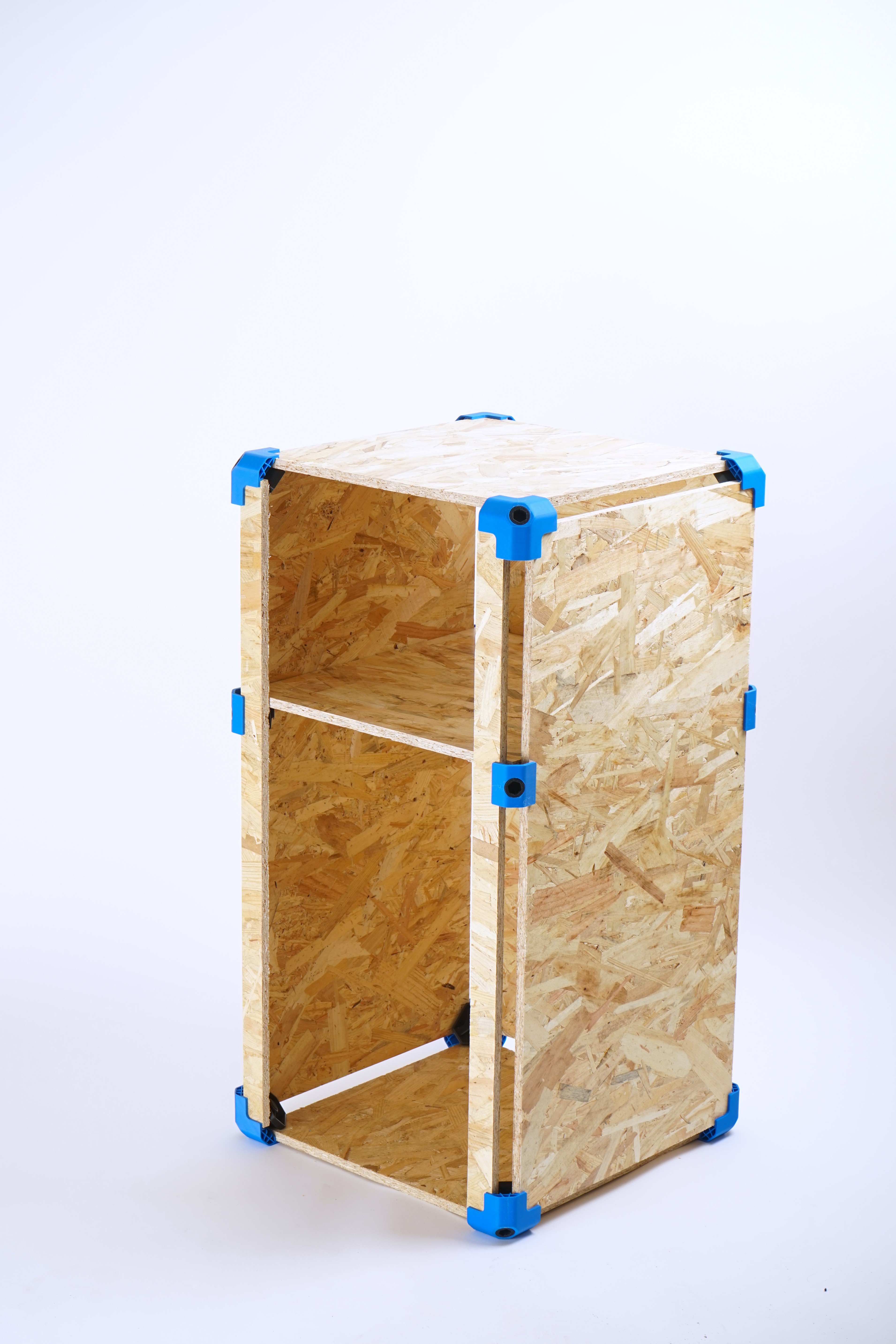

The idea is simple, to assemble OSB panels together to compose volumes, shelves, base units...

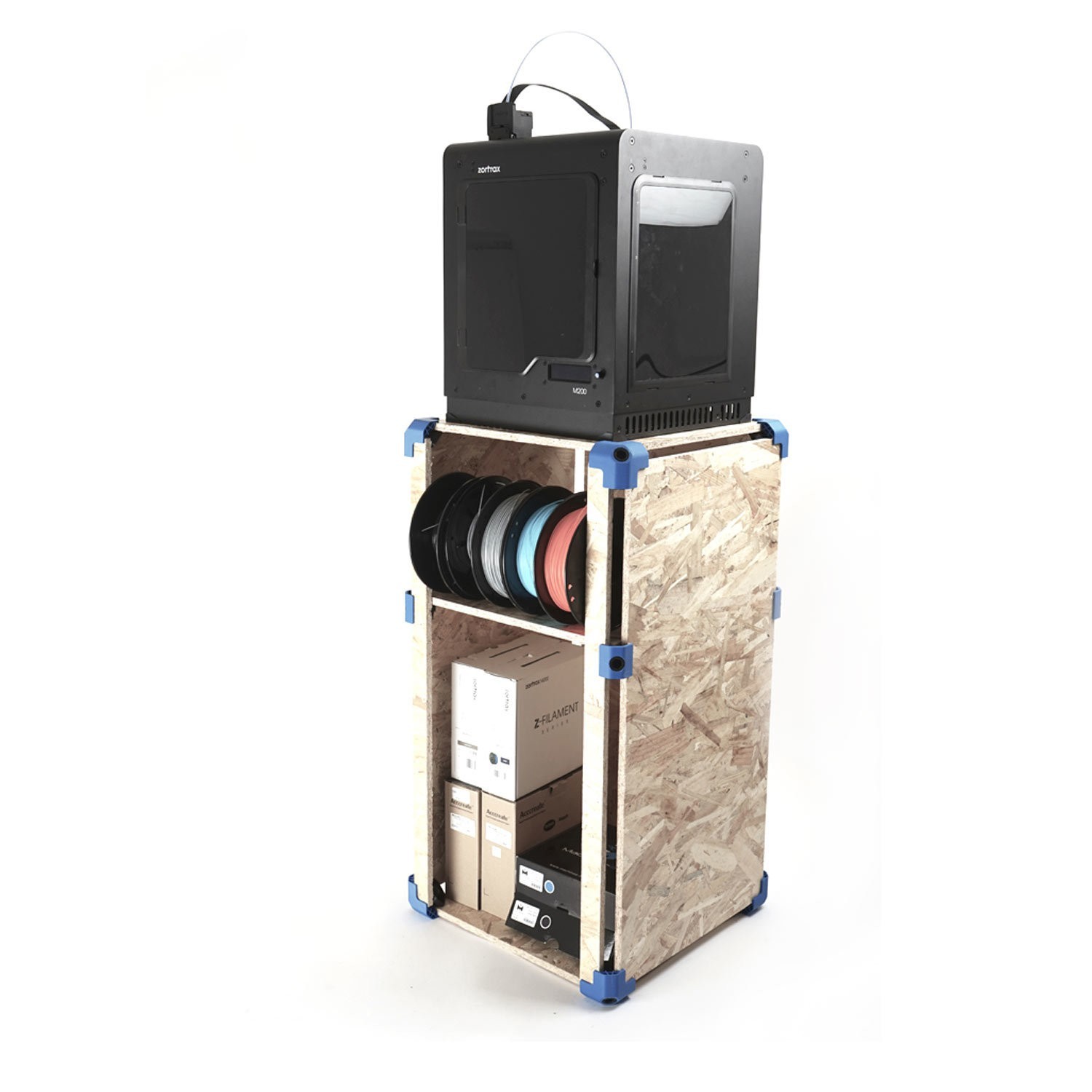

Below you will find the necessary list of materials to make a storage unit too cool for your 3D printer with your 3D printer!

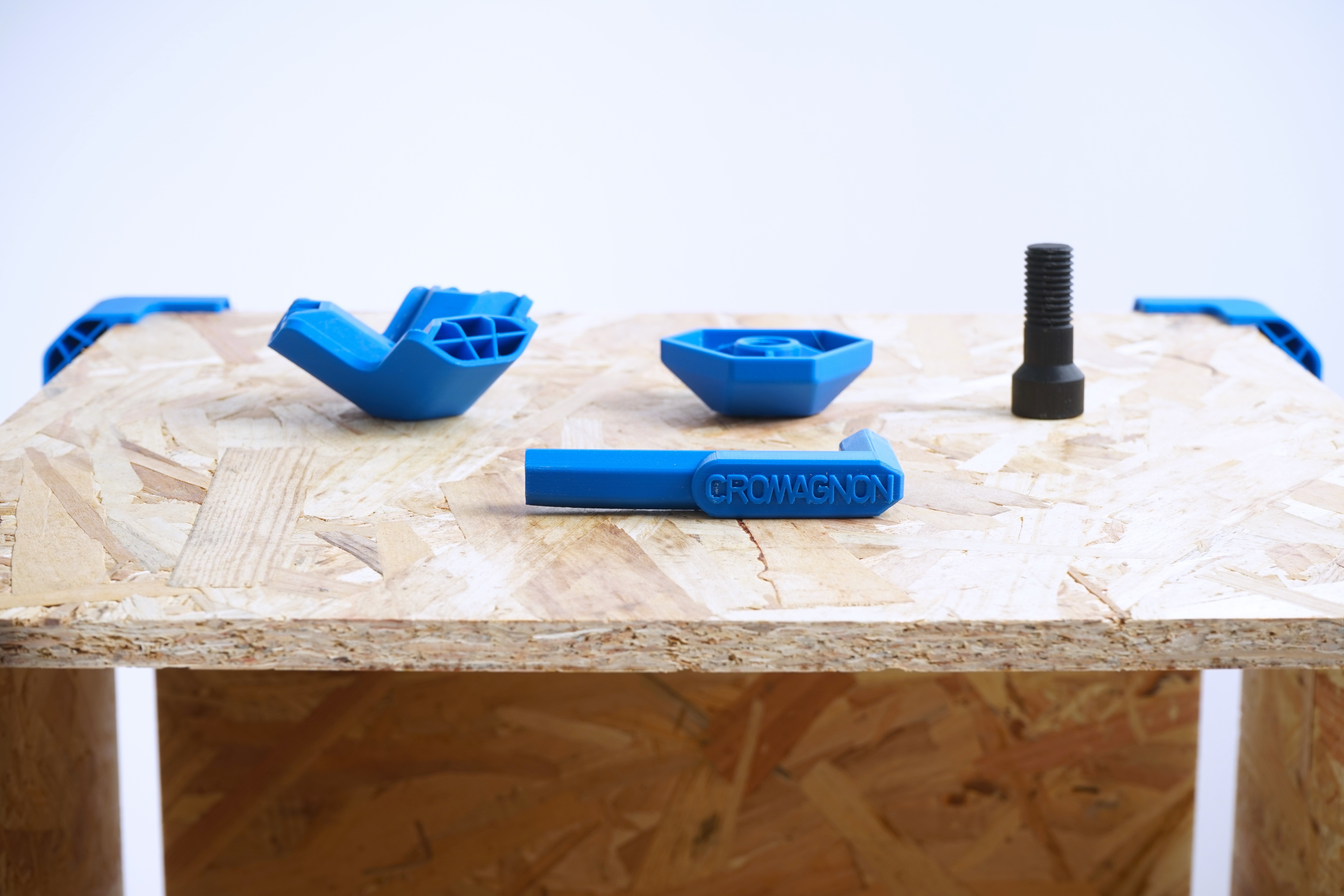

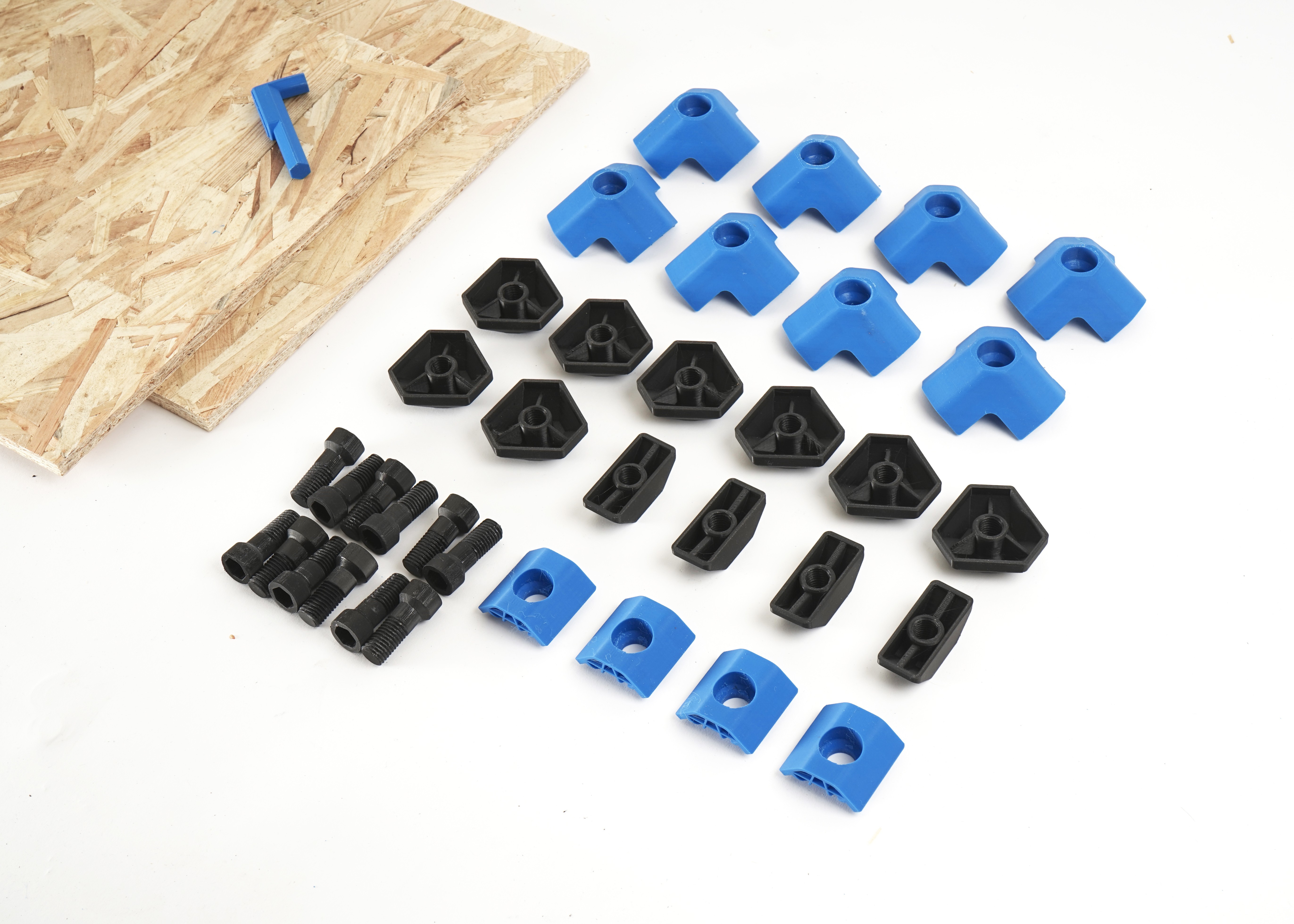

3D files to print:

  • 8 stars

  • 8 nuts Type 1

  • 4 nuts type 2

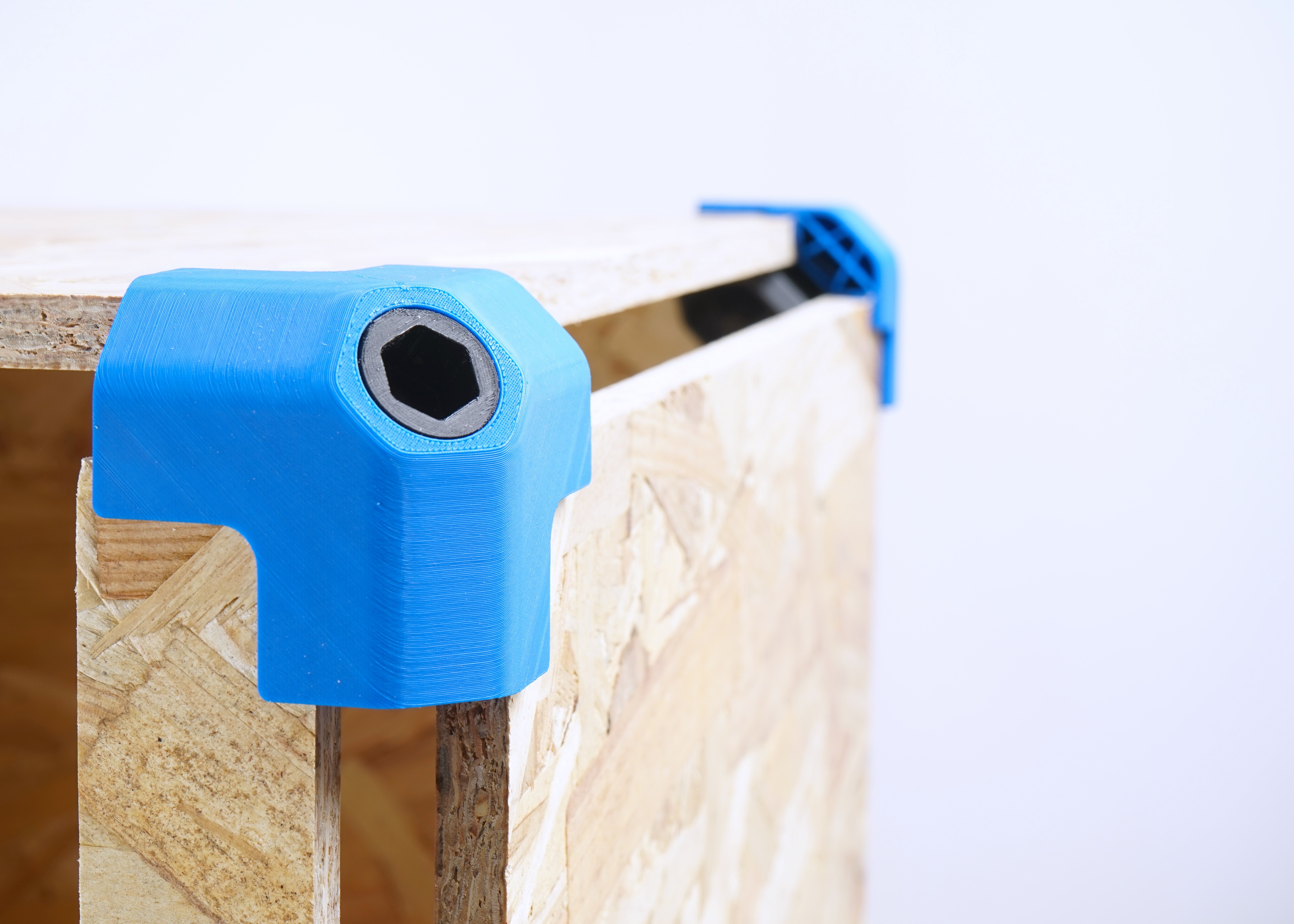

  • 4 corners

  • 12 screws

(Print the screws horizontally with brackets for tightening resistance.)

For OSB 12mm:

- 3 plates 400mm X 800mm


- 2 plates 400mm X 400mm


- 1 plates 420mm X 420mm X 420mm


- 2 inserts 35mm X 400mm

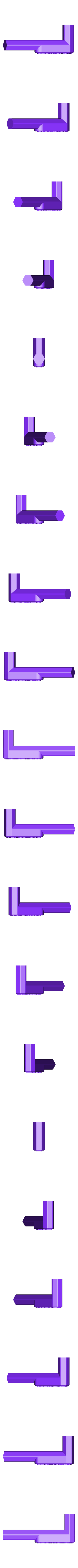

I let you draw and design your own key!

3D printing settings

Zortrax M 200

Materials: ABS

Coating thickness: 140 microns

  • 3D file format: STL
  • Last update: 2019/12/15 at 21:56
  • Publication date: 2017/08/25 at 21:32

Copyright

©

Tags

Creator

Page translated by automatic translation. See the original version.

Collection associated with this 3D model


Makes created by the community

Best sellers of the category Home


Add a comment

22 comments

Hi, very nice design! Could you tell us the range of thicknesses that the parts support? In your example you use 12mm planks, but does it also work with e.g 8mm plywood, or 20mm planks? Thanks!

Je les ai utilisés pour mon support d'imprimante et il a été très solide.

Bonjour,

La structure est bien stable ?
Avec un imprimante 3D sur le haut cela ne bouge pas ?

Merci !

hello, les deux inserts ne devraient ils pas etre en 32mm x 800mm plutôt ?

effectivement sens de serrage est inversé

Is there a way to have the threads printed so that it is follows a standard, I was surprised to find the threads reversed.

hola,
cuanto peso puede soportar como limite una repisa ?

I LOVE YOU

Super concept, je viens de le télécharger. Je me demande si un nouveau module d'angle dans le cas où on ne voudrait pas les petites bandes verticales serait possible (en gros les étoiles mais avec une façade d'angle et non un emplacement pour les frontons).

Salut salut,

Tu conseille quoi comme "sens" d'impression ?
J'ai déjà print (la plus petite zone en bas)un coin et j'ai un résultat vraiment moyen dans les pentes.
Il serais futé a mon goût de faire que les renfort se prolonge a ras pour imprimer la section la plus large en bas et que ces renfort touche le plateau.

Sinon le concept est vraiment top ;)

Customization is what makes furniture pieces popular amongst consumers. Knowing that they are flexible and can cater to our specfic needs would allow us to save costs rather than having to buy more than one piece of furniture which take up so much more space too.

Bonjour, super modèle.
est-il possible d'avoir une version pour panneaux osb en 30mm?
pour plus de simplicité, est il possible de rajouter la clef?
cordialement
zeze05

SBASTIENADAMOWICZ, effectivement le filament Volcano a plus de retrait à la cuisson, il faudrait que je test pour pouvoir changer le jeux fonctionnel du filetage entre la vis et l'écrou. Un bon PLA devrait faire l'affaire pour le moment vis imprimées à l'horizontale. Naturellement ont à envie de les imprimer à la vertical mais perso mes premières vis cassés au moindre serrage. Le filament déposé sur la longueur de la vis est beaucoup plus résistant, voir indestructible avec le bon matériaux ;)

Hola amigos,
La clave no está con el archivo. No estoy en casa en este momento, te lo envío cuando regrese.
Muchas gracias por probar esta impresión y el montaje de los muebles de su elección.

Hola que tal la llave que se utiliza no viene dentro de la carpeta, la tienes en algun otro sitio ? Muchas gracias

Hello ADL I found very interesting these supports I had thought using 18 mm MDF, when I finish the furniture I will upload a photo. greetings from Argentina.

Merci pour cette réponse détaillée. J'ai entendu parler des PLA qui se recuisent mais j'avais cru comprendre que ça modifiait légèrement les cotes des objets au passage, ce qui est problématique pour une vis par exemple. Et merci pour le conseil d'impression des vis. Je les aurais naturellement positionnées à la verticale :)

Merci ! Ces pièces sont imprimé en ABS (classique) la résistance est très bonne. Je pense que certain PLA sont encore plus résistant, je pense aussi au filament formfutura (Volcano) Je l'ai testé sur un autre produit, ce matériaux est ultra résistant équivalence d'une pièce injecté en PC-ABS. Après impression le Formfutura Volcano ce passe au four traditionnel la matière est recuite pour lier les molécules entre-elles, au top ! pour ce genre de pièce qui demande une grande résistance à la traction, à tester.. ;) Pour les vis, bien faire attention de les imprimer horizontalement avec support (impression moins jolie mais nécessaire pour éviter les ruptures de vis. N’hésitez pas si vous avez d'autres questions :) alternativedesignlab.com

Superbe. Une question : voyez vous une contre-indication à utiliser du PLA plutôt que de l'ABS ?

C'est très sympa comme idée
