Transmisión magnética

3D model description

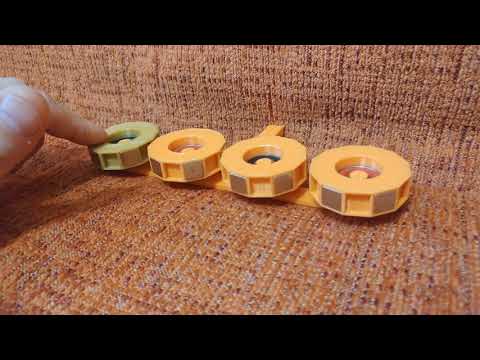

  • Ejemplo de transmisión magnética. Éste ejemplo muestra cómo transmitir el movimiento de por ejemplo un eje motriz sin ningún tipo de rozamiento ni desgaste y con menos consumo que normalmente se genera en la transmisión por engranajes, cadena, correa, etc. Lo que se traduce en más eficiencia. Video: https://www.youtube.com/watch?v=RJLr9UbE_jQ&feature=youtu.be
  • NOTA: Podéis ver también este segundo ejemplo de transmisión magnetica en https://www.thingiverse.com/thing:3321649

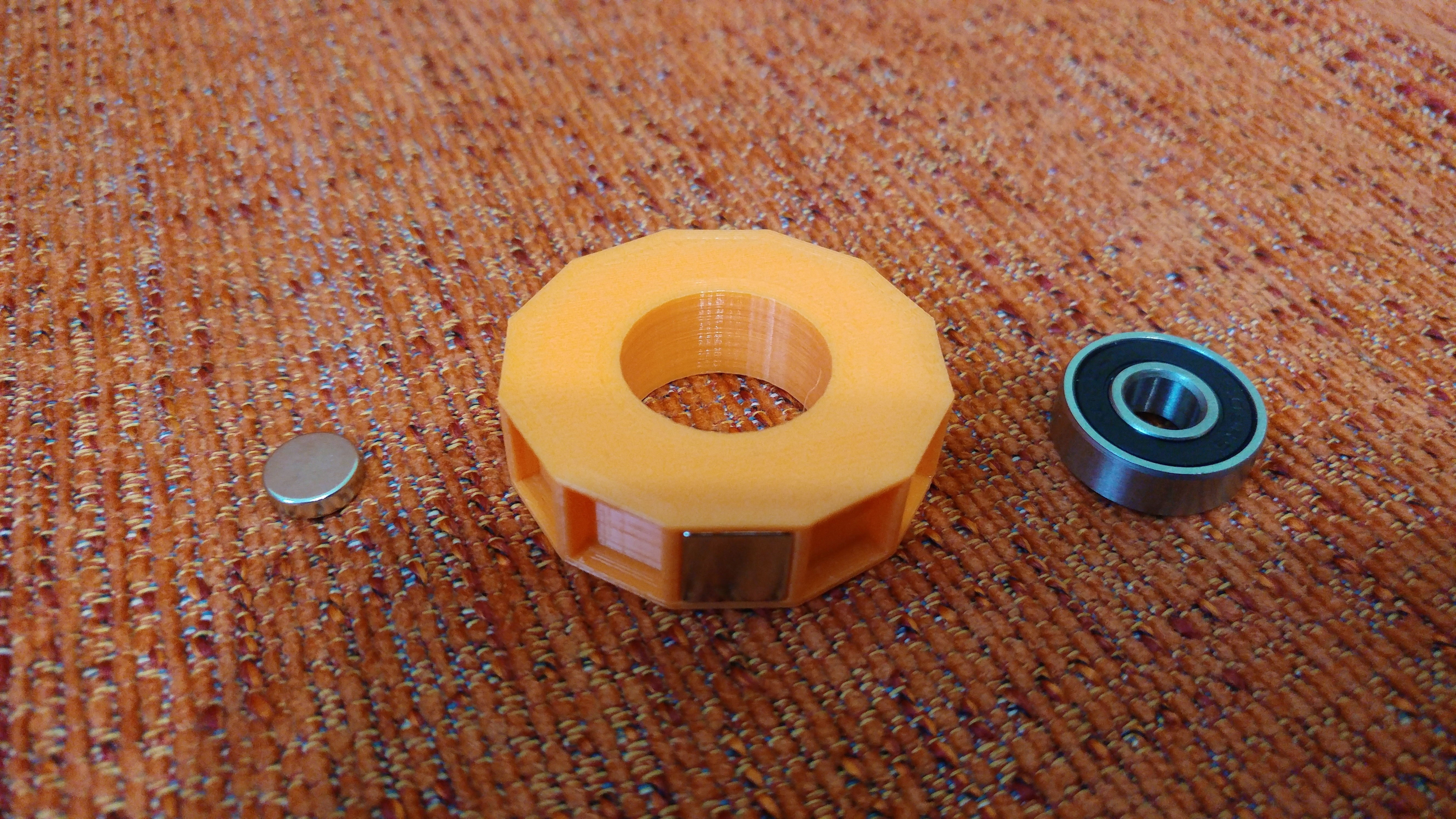

  • Para la construcción de éste ejemplo se necesitan simplemente imanes de 10x10mm y 3mm de grosor (yo he usado de neodimio N48 aunque funcionaría perfectamente con otros menos potentes). También nos valdrían imanes redondos de 10mmx3 de grosor (encajarían en los huecos cuadrados) aunque no serían los ideales como veis en una de las fotos.
  • También rodamientos 608 2RS con éstas medidas 22x7mm con 8mm de diámetro interior (valdría cualquier rodamiento con esas medidas).
  • El diseño de las ruedas porta imanes está muy ajustado para que entren a presión, tanto rodamientos como imanes de neodimio, podemos darle más holgura si fuese necesario escalando la pieza un 1% o 2% desde el propio software Cura. Los imanes van fijados con pegamento en su ubicación.

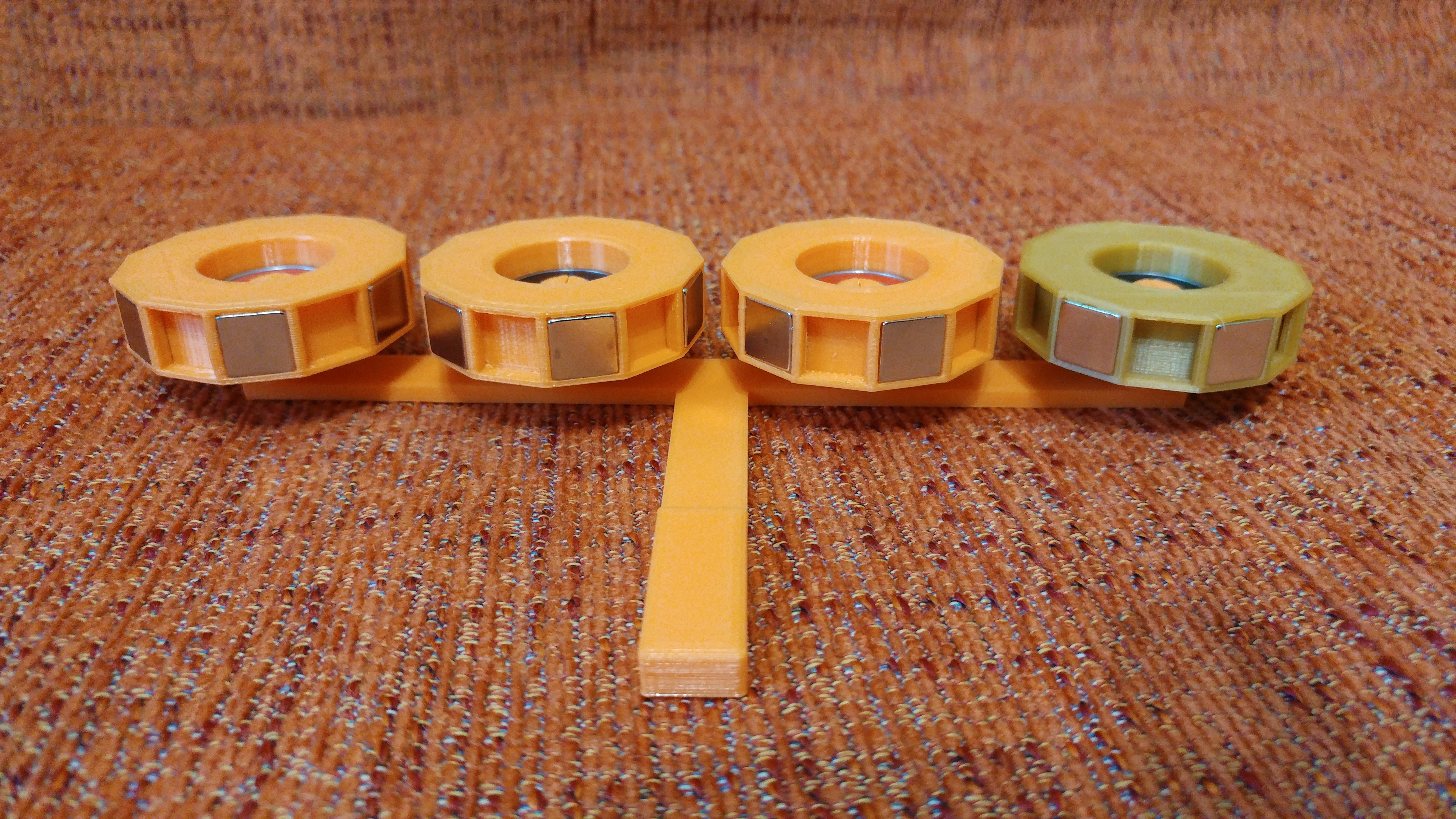

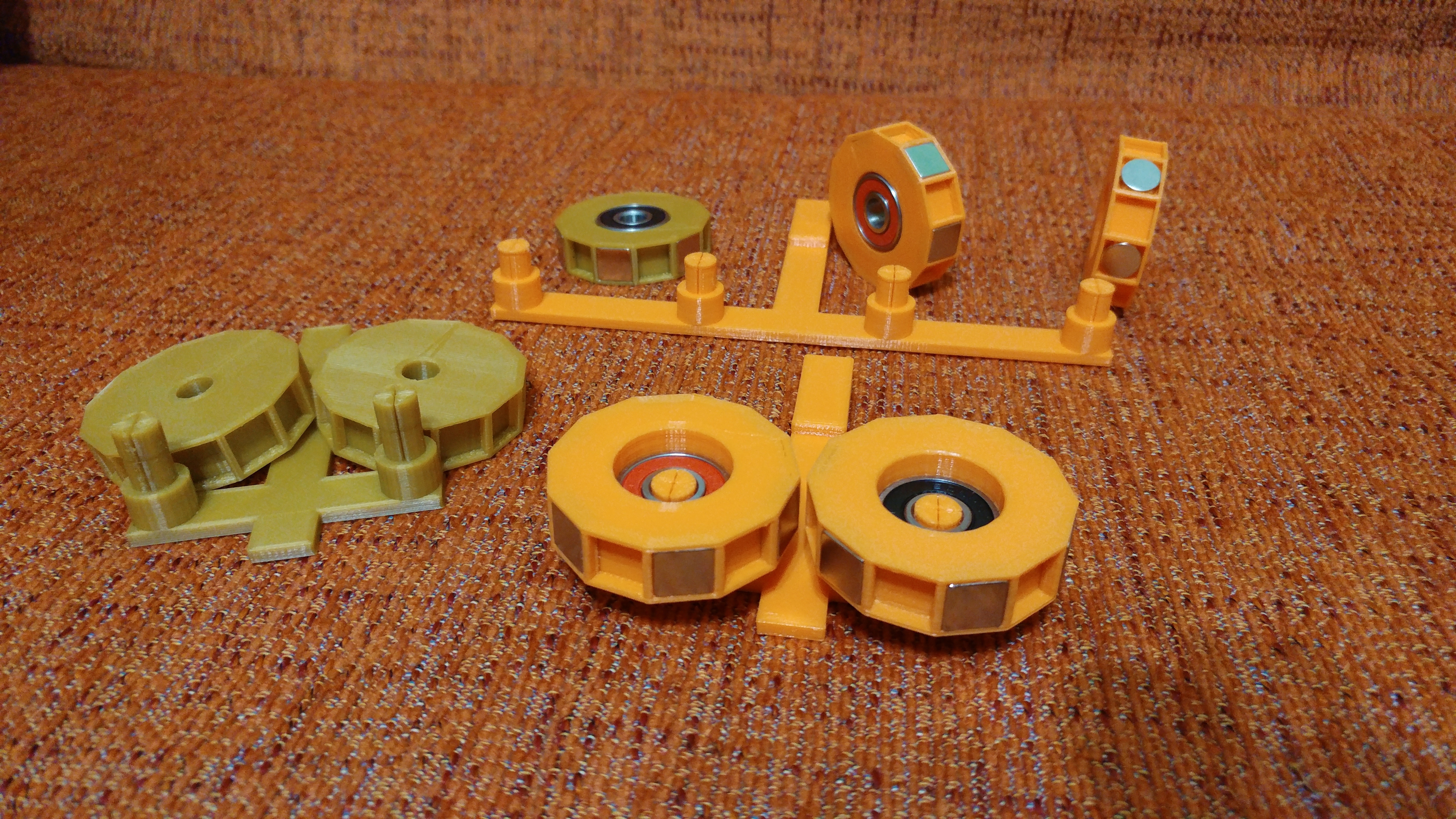

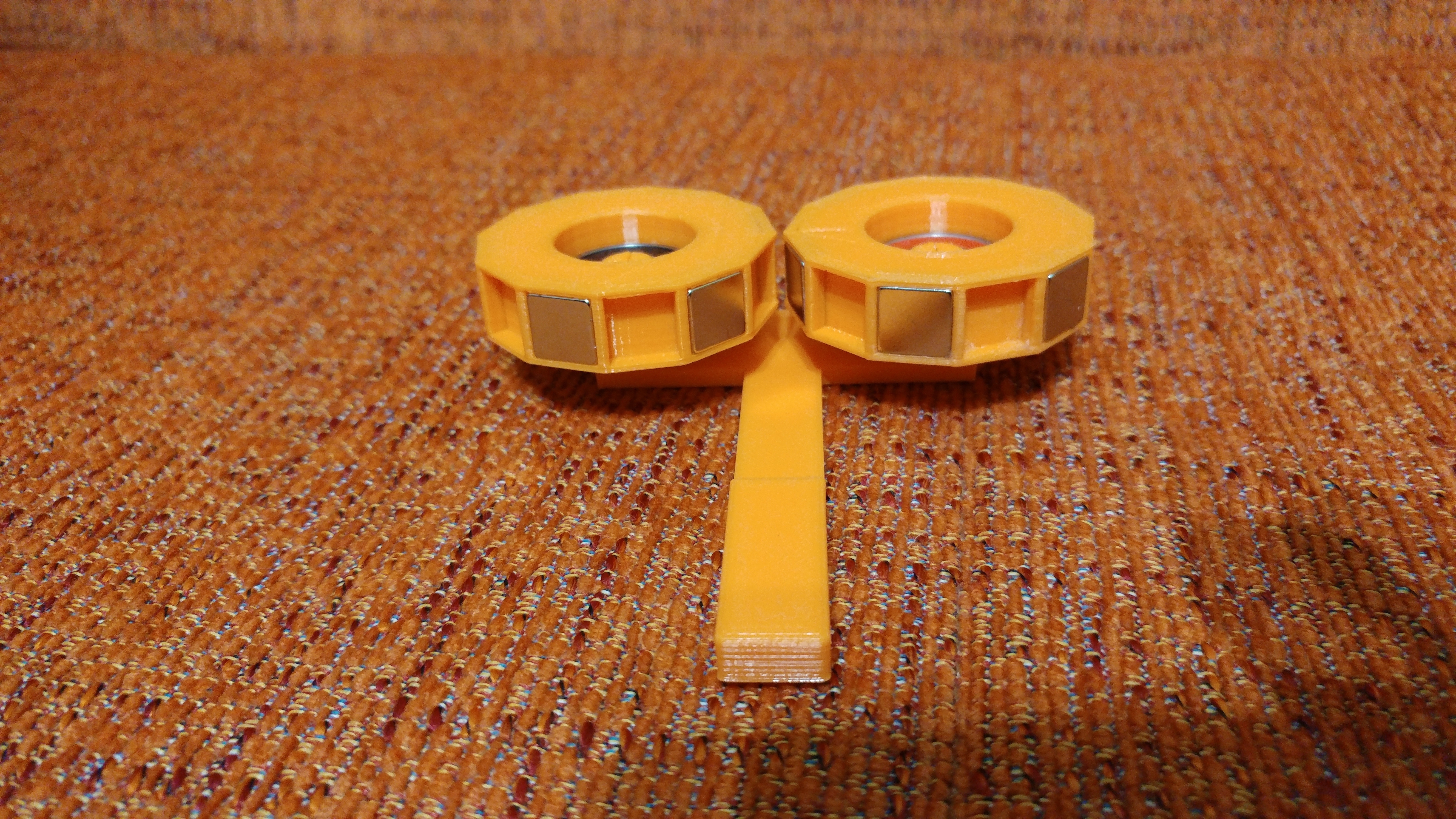

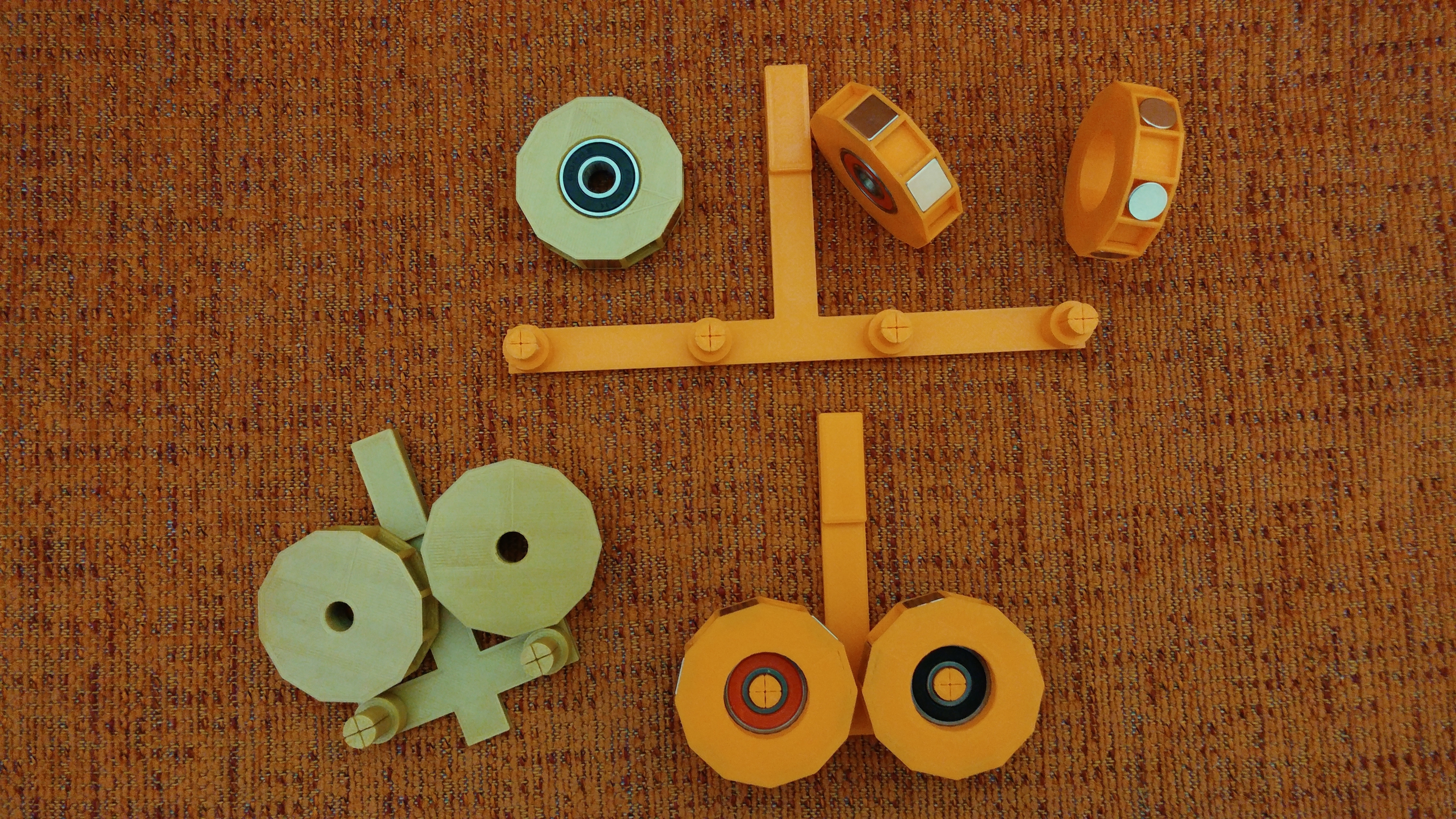

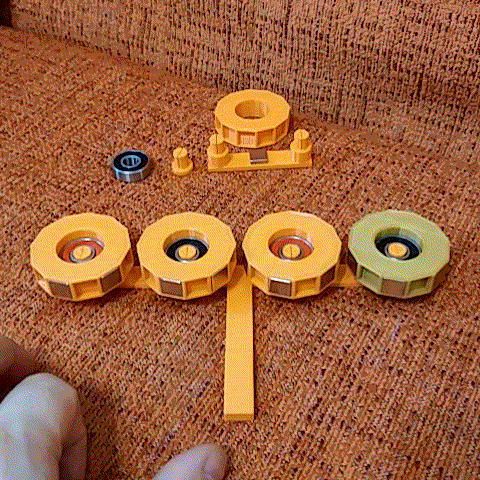

  • Se crearon 2 soportes, uno para ubicar 2 ruedas magnéticas y otro para 4 ruedas, cada rueda porta imanes lleva 6 imanes de neodimio. Tenemos que tener especial atención en el montaje de los imanes. Originalmente se diseñó con 12 huecos para los imanes, pero alternando un hueco entre cada imán funciona correctamente.

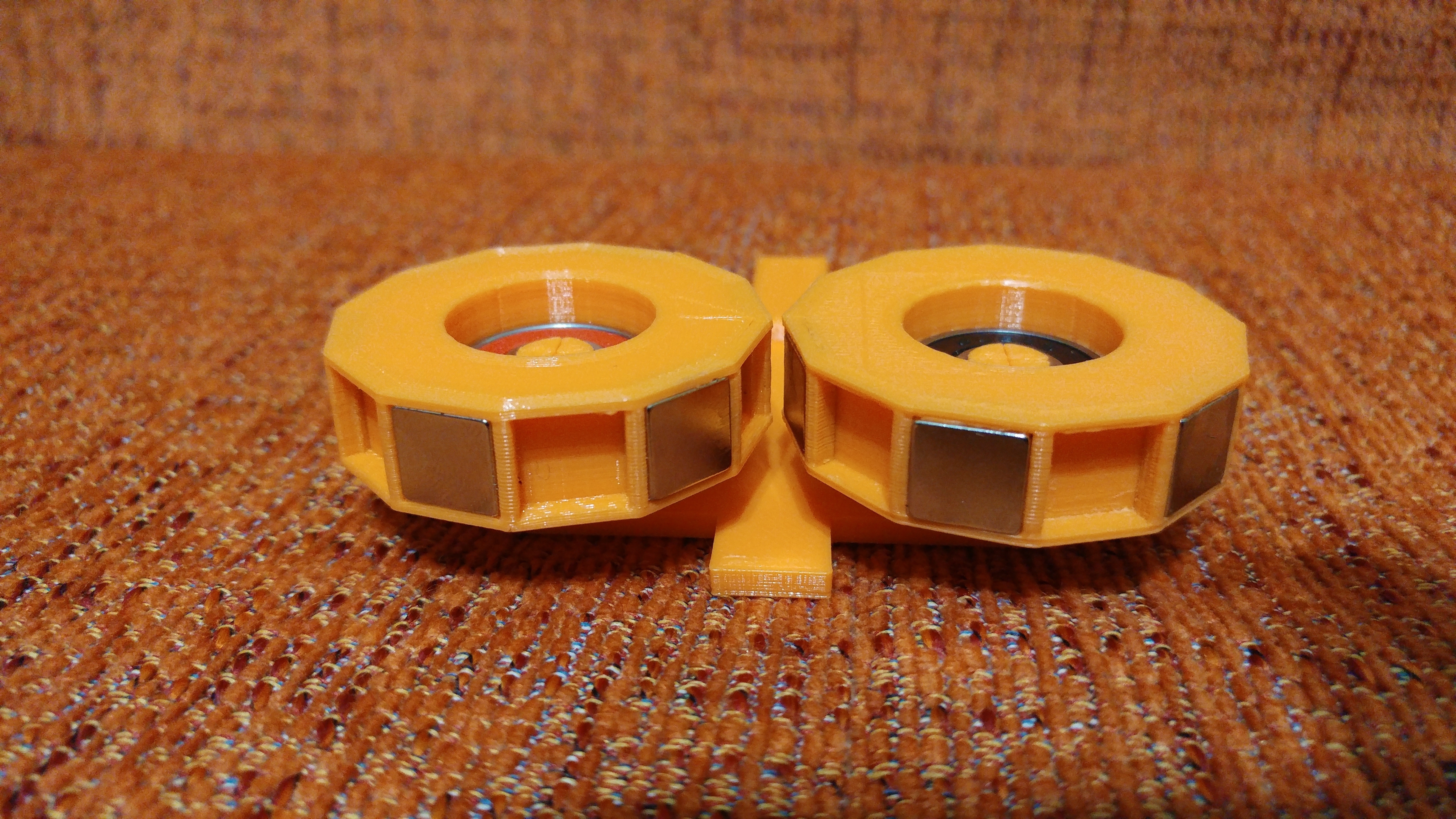

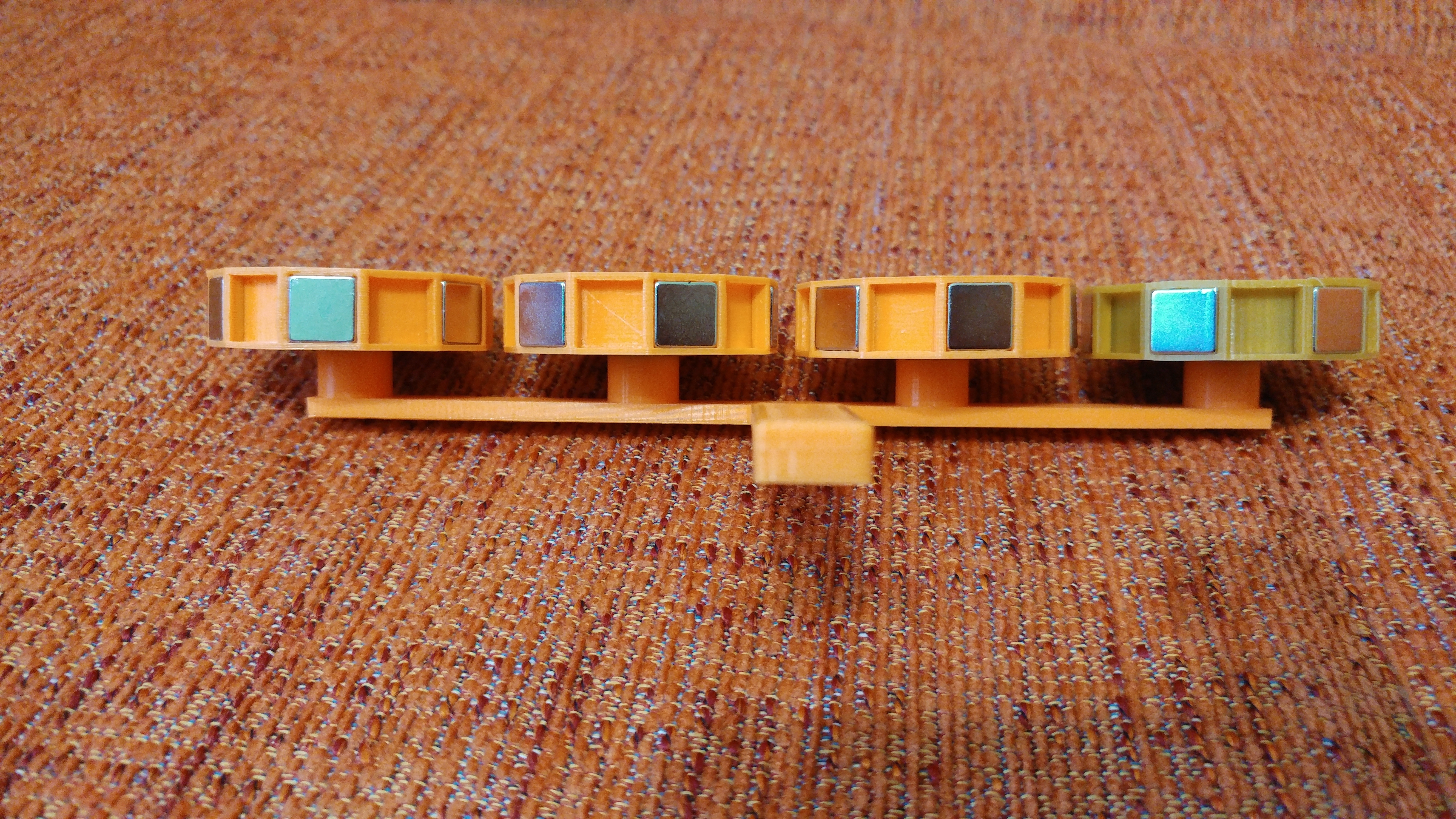

  • EL MONTAJE DE LOS IMANES DEBE SER SIEMPRE CON LA MISMA POLARIDAD HACIA AFUERA EN TODAS LAS RUEDAS, es decir, trabajan en modo que se repelen una rueda con la otra (también llegan a atraerse cuando trabajan con el lateral del imán durante el giro). Da igual si usamos una cara o la otra del imán siempre que el montaje de los imanes en las ruedas sea como se ha descrito

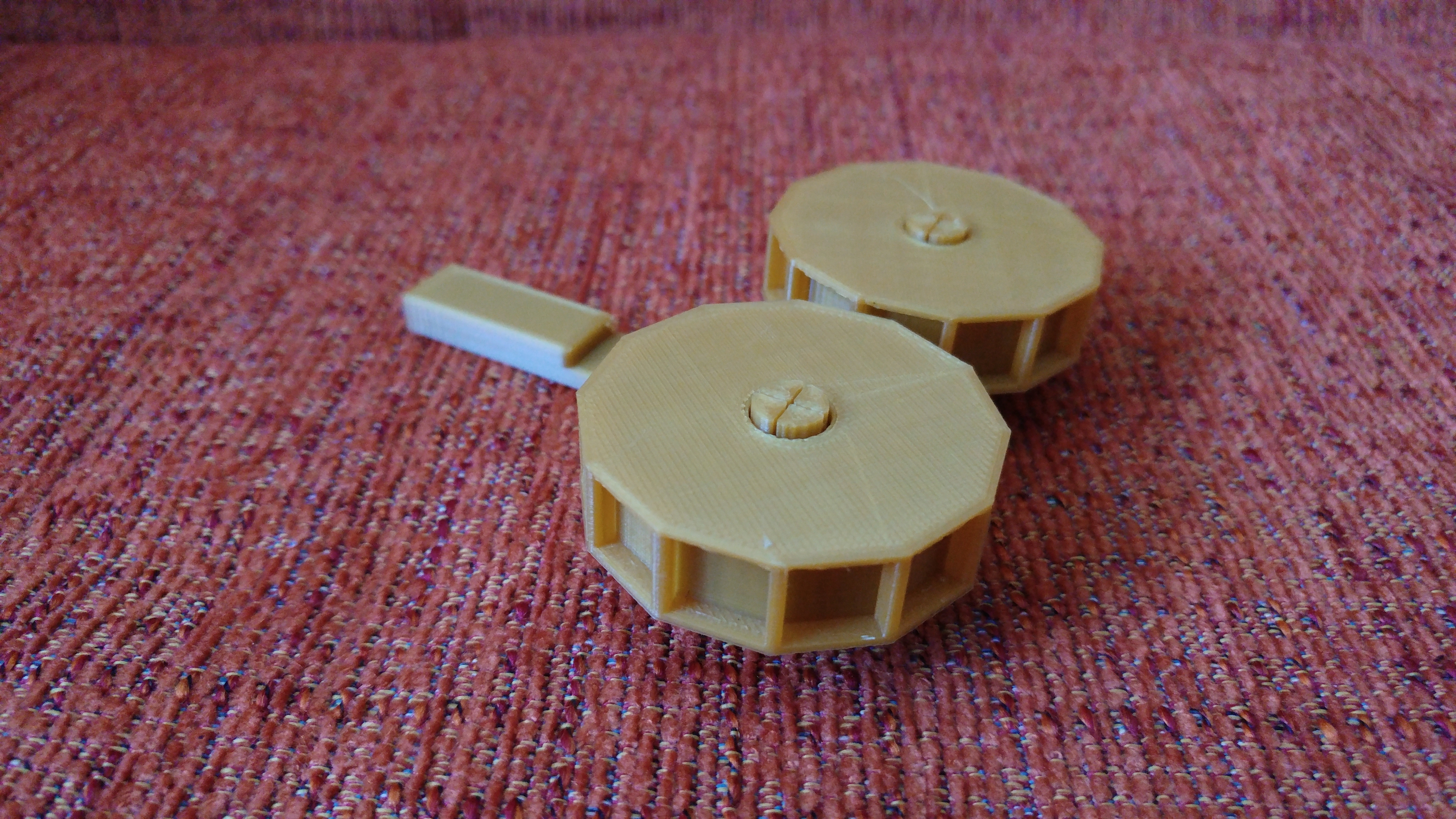

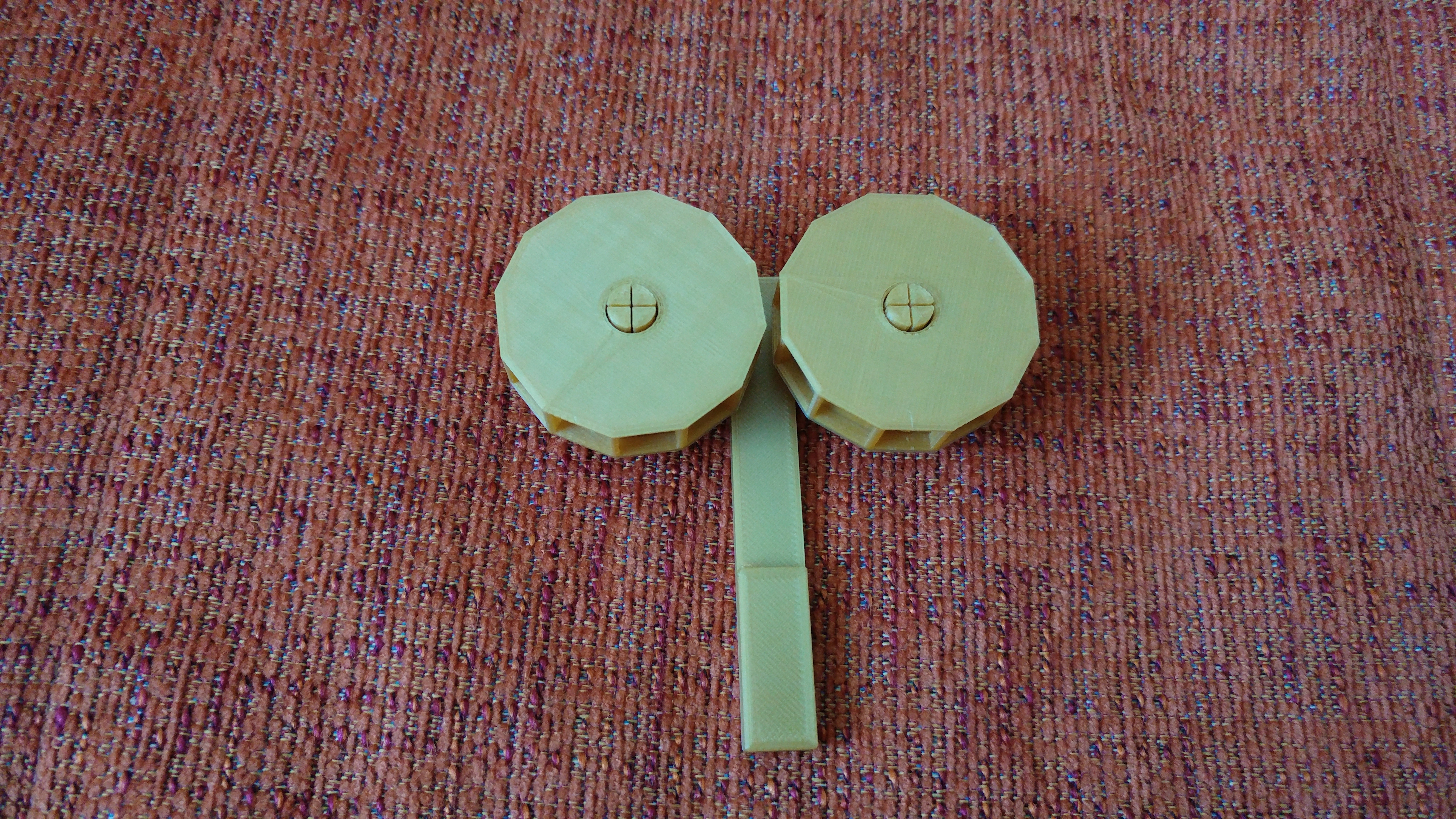

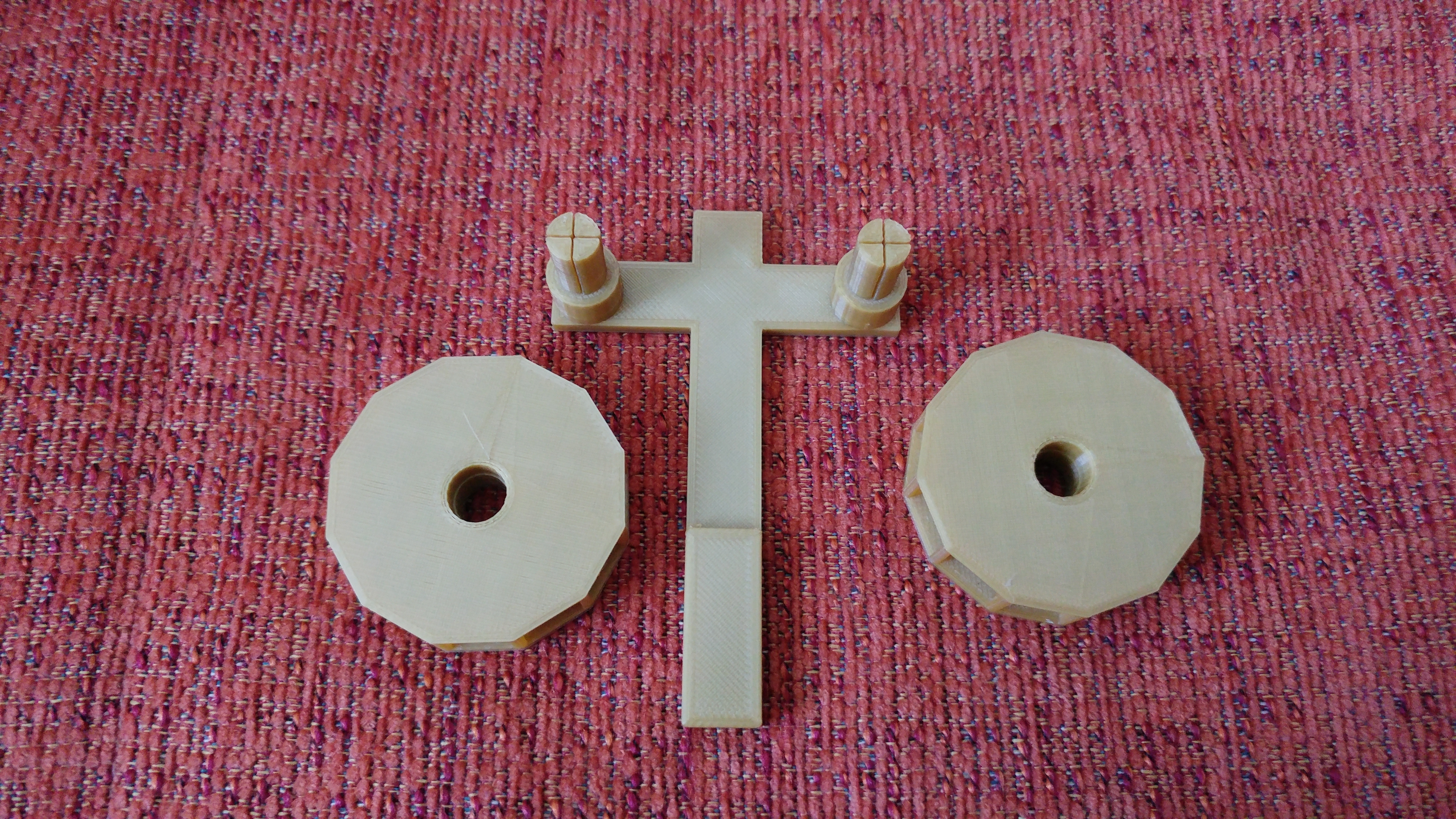

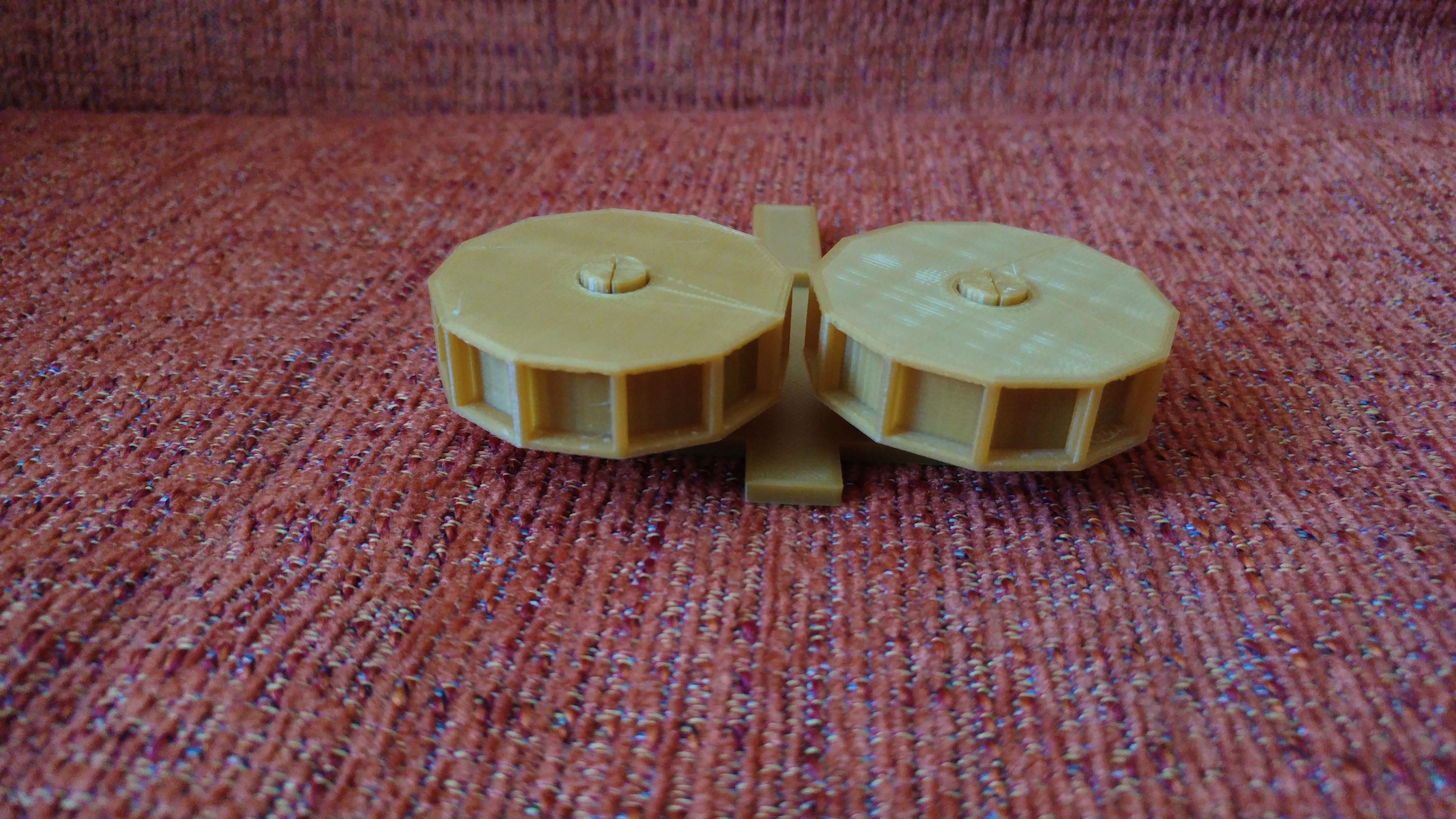

  • ACTUALIZACIÓN: Se ha añadido un nuevo soporte para el montaje de dos ruedas SIN RODAMIENTOS, más la rueda necesaria para ello. Solamente será necesario tener los imanes de neodimio para realizarlo.
  • 3D model format: STL

Tags

Creator

License

CC BY NC ND
