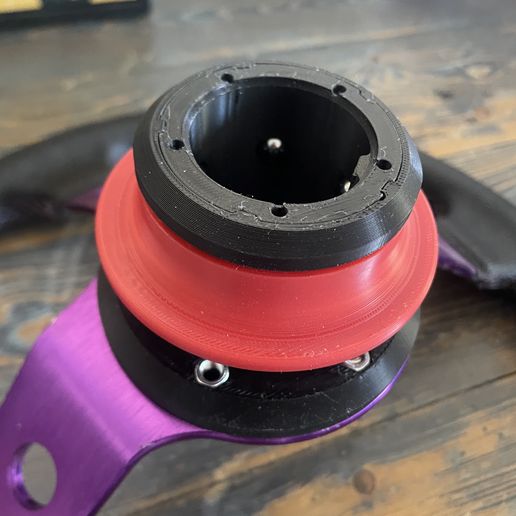

QR1 fanatec quick release

ce design permet de monter des volant momo, sparco etc, sur des base csw, csl, elite, dd etc!
full 3D.

avec un module emulateur de volant srm, vous pouvez personnaliser votre base fanatec avec une grosse partie des volants du marché.

pour faire ce montage, il vous faut:
-5 billes en acier de 9mm,
-six ecrous standards en M5,
-de la colle forte,
-trois ressort OD 7mm, ID 6mm, L25 ou L30 (ressort classique diametre exterieur 7mm, diametre interieur 6mm et longueur 25-30mm)

pour l'assemblage il faut:
-poser la partie principale a plat coté volant sur une surface plane,
-inserer les 6 ecrous dans leur logement,

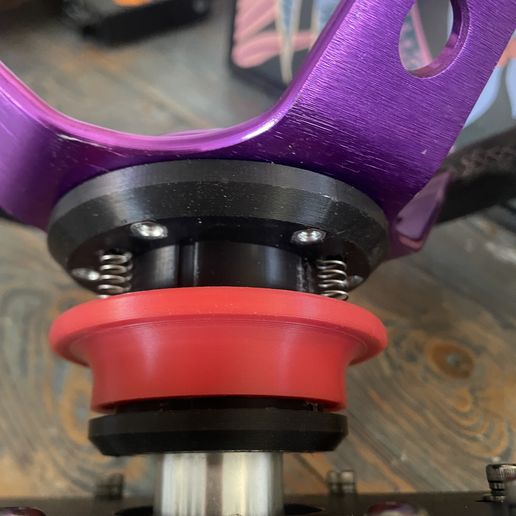

-positionner les ressort dans les trous ronds,
-mettre la bague de deverouillage, collerette vers le volant,
-plaquer la bague a fond vers le bas (coté volant)
-inserer les 5billes,
-mettre la petite bague avec de la colle au bout du chassis

suivant les imprimantes, un leger poncage sera peut etre necessaire... sur mes differentes machine, ca passe tout seul

pour tout les elements, je conseille une impression a 70% de remplissage avec un pla+

il faut pivoter les pieces sur le plateau pour qu'elles reposent sur leur parties les plus large

il faut juste du support en contact plateau
