Printer shelf" shelf

Echte deutsche Möbel von Hand vermessen und digitalisiert
Laden sie sich dieses realistische Regal herunter. Die vielen Holzleisten machen zu einen detailreichen Hingucker für Ihr Diorama.
Das Regal ist aus Holzleisten, das macht es zu einen leichten und dezenten Erscheingsbild. Die Leisten sind an den Schmalen Flächen ausgerundet, so wirken die Leisten harmonischer.

Ein Möbel mit Geschichte ist nun für ihren 3D-Drucker druckbereit. Mit unterschiedlichen Maßstäben können die ihre Modellwelt verschönern.

Inhalt:

• Regal "Druckerregal" Maßstab 1:10
• Regal "Druckerregal" Maßstab 1:5
• Regal "Druckerregal" Maßstab 1:1
• Projektdatei für Regal "Druckerregal" Maßstab 1:10
• GCode-Datei für Regal "Druckerregal" Maßstab 1:10
• Infotext

Modelle sind alle Farblos. Das Renderbild ist ein Vorschlag für die Bemalung nach den Original Vorbild

Maßstäbe
Alle meine Möbel-Modelle sind alle Maßstabsgetreu. Mit den 2 vorkonfigurierten Maßstäben können sie ihr Maßstabsgetreues Diorama anfertigen.
Wenn sie schon einen eigenen Maßstab haben, können sie die Maßstab 1:1 Datei verwenden um sie auf ihren individuellen Maßstab zu verkleinern.

Geschichte zum Original
Dieses einfache wackelige Regal wurde in einen Baumarkt gekauft und diente wie der Name sagt, meines Vaters Druckersammlung. Von Laser bis Tintendrucker die Auswahl war groß. Später wurde das Regal in eine Drachschräge gestellt. Es wurde darauf von oben schräg gekürzt. Diese Version sah so grotesk aus das ich sie hier nicht mit einstellte.

Dieses Modell gehört zu meiner Sammlung "Die Struckmannsakte"

Die Struckmannsakte
Die Struckmannsakte ist ein Dokument bestehend aus technischen Zeichnungen, Bildern und Drahtmodellen. Sie listet alle Möbel auf die wir im Zeitraum 2002 - 2014 haben b.zw. hatten.

Daten aus der Struckmannsakte zu diesen Möbel:
Möbelstück: Regal
Möbelstil: Moderne
Standort: Erdgeschoss, Büro
Baujahr: nicht überliefert

Einstellungen

Wichtige Einstellungen Zusammengefasst

Stützstruktur

• Normal
• Platzierung der Stützstruktur: Druckbett überall

Druckplattenhaftung

• Brim

Positionierung und Skalierung

• Druck liegend
• Mindestmaßstab: M: 1:40 bei Düse 0,4mm (Höhe: 10.2004mm)
• empfohlener Maßstab min, M: 1:10

Oben/Unten

• Richtungen der Oberen/Unteren Linie: [0,90]
  • TIPP Prüfen sie im Slicer ob die Linien längs auf der Oberseite sind. So wird das Holz am nächsten imitiert. Sonst kehren sie die Werte einfach um [90,0] oder [0,90]

Bewegungen

• Haken auf: Z-Sprung beim Einziehen
• Z-Sprung Höhe: 0,2mm

Hardware Einstellungen Details
Drucker: Creality CR 10S Pro V2
Filament: Renkforce PLA
empfohlenes Druckbett: Federstahl auf Magnet
Düse: 0.4mm

Software Einstellungen Details
Qualität:
Schichtdicke: 0,2mm
Linienbreite: 0,4mm
Linienbreite der ersten Schicht: 100%
Wände
Anzahl der Wandlinien: 3
Haken auf: Reihenfolge des Wanddrucks optimieren
Lücken zwischen Wänden füllen: Überall
Oben/Unten
Obere/untere Dicke: 0,8mm
Obere Schichten: 4
Untere Schichten: 4
Erste Untere Schichten: 4
Unteres/oberes Muster: Linien
Unteres Muster für erste Schicht: Linien
Richtungen der Oberen/Unteren Linie: [0,90]
Füllung
Fülldichte: 20%
Linienabstand Füllung: 6mm
Füllmuster: Würfel-Unterbereich
Füllschichtdicke: 0,2mm
Material
Drucktemperatur: 195°C
Temperatur Druckplatte: 50°C
Fluss: 89,89%
Geschwindigkeit
Druckgeschwindigkeit: 50mm/s
Füllgeschwindigkeit: 50mm/s
Wandgeschwindigkeit: 25mm/s
Geschwindigkeit obere/untere Schicht: 25mm/s
Bewegungsgeschwindigkeit: 150mm/s
Geschwindigkeit der ersten Schicht: 20mm/s
Geschwindigkeit Skirt/Brim: 20mmn/s
Anzahl der langsamen Schichten: 2
Bewegungen
Haken auf: Einzug aktivieren
Einzugsabstand: 6mm
Einzugsgeschwindigkeit: 45mm/s
Mindestbewegung für Einzug: 1,5mm
Haken auf: Z-Sprung beim Einziehen
Z-Sprung Höhe: 0,2mm
Kühlung
Haken auf: Kühlung für Drucken aktivieren
Lüfterdrehzahl: 100%
Grenzwert für Normal...Drehzahl des Lüfters: 10
Anfängliche Lüfterdrehzahl: 0%
Normaldrehzahl des Lüfters bei Höhe: 0,6mm
Mindestzeit für Schicht 10s
Mindestgeschwindigkeit: 10mm/s
Stützstruktur
Haken auf: Stützstruktur generieren
Stützstruktur: normal
Platzierung der Stützstruktur: überall
Winkel für Überhänge Stützstruktur: 45,0°
Muster der Stützstruktur: Zickzack
Anzahl der Wandlinien der Stützstruktur: 1
Dichte der Stützstruktur: 20%
Haken auf: Stützstruktur Schnittstelle aktivieren
Haken auf: Stützdach aktivieren
Haken auf: Stützboden aktivieren
Dichte der Dachstruktur: 40%
Linienabstand der Dachstruktur: 2mm
Dichte der Boden struktur: 33,333%
Linienabstand der Bodenstruktur: 2,4mm
Druckplattenhaftung
Druckplattenhaftungstyp: Brim
Breite des Brim-Elements: 8mm

Hinweise zum lösen der Stützstruktur
wenn sie einen Dualextruder haben verwenden sie wasserlösliche Stützstruktur. Denn das Lösen herkömmlicher Stützstruktur ist kniffelig. Ansonsten habe ich hier eine Vorgehensweise die ich anwende:

Entfernen fester Stützstruktur bei den Gestellmöbelmodellen:
Das Lösen der Stützstruktur erfordert etwas Geduld und Fingerspitzengefühl. Je nach Größe des Maßstabs muss die Stütze Stück für Stück abgetragen werden.
Zuerst wird das Objekt mit ein scharfen Spachtel vom Druckbett gelöst. Die flachen Stützen seitlich eindrücken und nach innen drücken. Die Stützen zwischen den Leisten von der Regalunterseite von Seite zur Mitte durchdrücken bis alles lose ist. Dann alles vorsichtig herausnehmen.

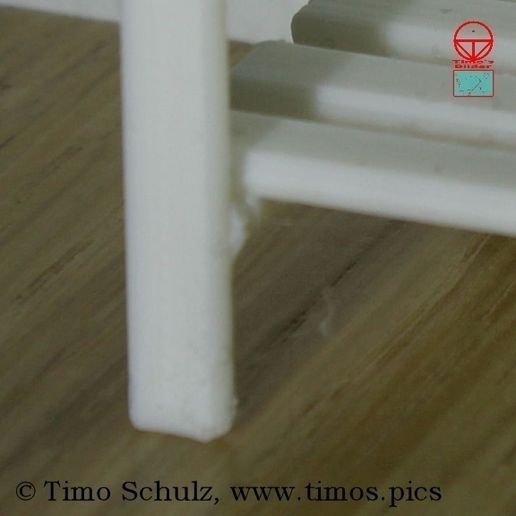

Nachbearbeitung
Die Pickel an der unteren Kante den Leisten mit einer halbrunden Schlüsselfeile oder einen Spitzen Kerbschnitzmesser entfernen. Mit den Messer immer von Körper weg arbeiten wegen der Verletzungsgefahr.
