E3D sur DAVINCI AIO

Mon imprimante XYZprinting DaVinci 1.0 AiO fonctionne depuis quelques mois sur firmware Repetier. Malheureusement, l'extrudeur d'origine n'est pas au top.

J'ai donc décidé d'installer un extrudeur E3D V6, mais en essayant de faire le minimum de modification.

Début du projet 04/07/2018 :

Voici un support pour la E3D qui se monte a la place de celui d'origine sans modification de la tête. De plus, ce montage ne nécessite pas de prolongateur Z. Cela reste à confirmer lors du premier test et fera certainement parti d'une prochaine mise à jour

L'extrudeur d'origine est en direct drive mais là il va être monté en BOWDEN, il faut que je dessine un support pour l'installer. Ceci sera aussi dans une prochaine mise à jour

MAJ du 06/07/2018

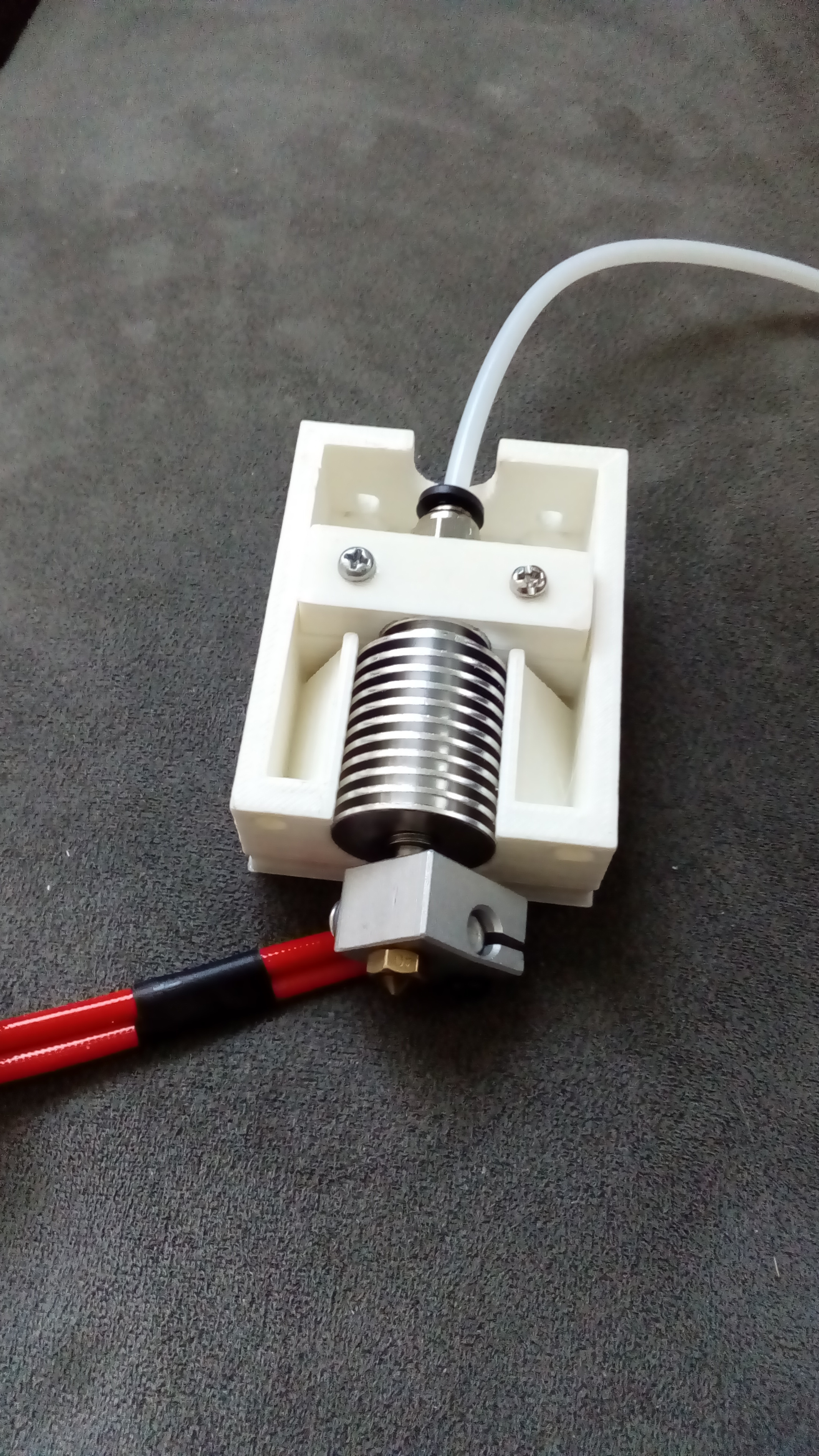

Le support de l'E3D a été modifié car lors du montage du prototype j'ai dû faire quelques ajustements

MAJ du 10/07/2018

Ajout des pièces nécessaire pour terminer le montage.Je viens de terminer l'installation de tout cela.

MAJ du 13/07/2018

Lors du premier test ça ne fonctionnait pas!!!! Le passage du fil dans l'extrudeur est a l'envers par rapport a l'origine, il faut donc inverser le sens de rotation du moteur d'extrudeur (en inversant deux fils). Et voilà le problème est réglé !!! :-)

MAJ du 14/07/2018

Deuxième test : l'impression commence bien et à la fin de la première couche, le tube bowden c'est déboité du guidefil2. Je viens donc d'ajouter un trou dans ce guide fil afin de mettre un axe de verrouillage du tube, un simple cure-dent suffit.
Troisième test : l'impression est nickel !!!!!

MAJ du 09/08/2018

Après quelques impressions, il apparaît que le guide fil de l'extrudeur est trop souple, et bouge en fonction de la force appliquée par l'extrudeur.
Cette pièce a donc été modifiée afin de la rigidifier, la quantité de fil extrudé étant ainsi plus précise.
