Pince de détente à prise rapide imprimable (fonctionnelle)

?
Qualité de la création : 4,8/5 (5 votes)
Évaluation des membres sur l’imprimabilité, l’utilité, les détails, etc.

Description du modèle 3D

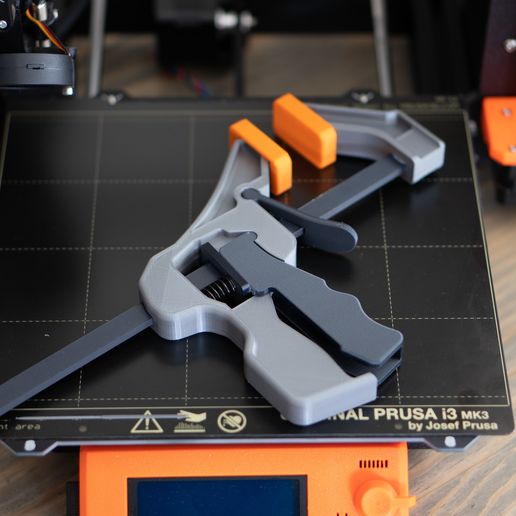

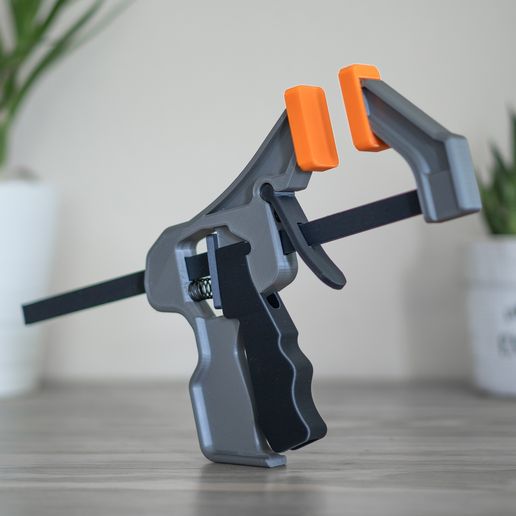

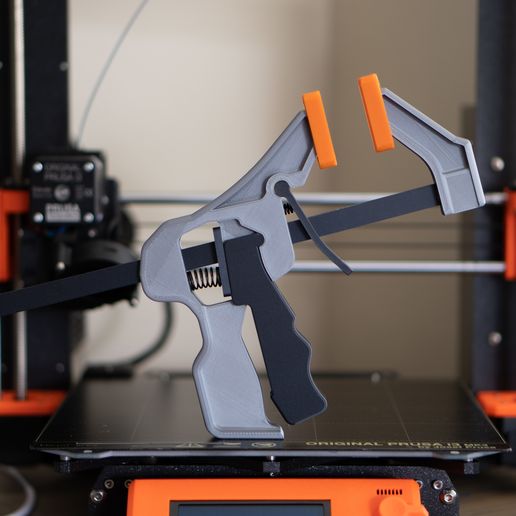

Pince de détente à prise rapide

Il s'agit d'une pince de détente à prise rapide entièrement fonctionnelle. Les pinces C-Clamps sont devenues très populaires, mais la pince permet des ajustements rapides d'une seule main. Ce design a été créé avec fusion 360 et imprimé sur un Prusa i3 MK3.

Tout est imprimé sur cette pince, à l'exception des ressorts qui la rendent fonctionnelle.

Les ressorts peuvent être trouvés dans ce grand assortiment de printemps sur amazon :

https://amzn.to/2DAFIbd

Les ressorts nécessaires sont :

0.035 "x0.25 "x0.5" pour le déclencheur de déclenchement

0.041 "x0.437 "x1.062" pour la gâchette de serrage

Le kit a assez de ressorts pour faire 6+ pinces.

#XYZCHALLENGE


Paramètres d’impression 3D

Filament

La version imprimée montrée en images est imprimée en trois filaments différents :

Parties noires : https://amzn.to/2Dt6xho

Ziro Carbon Fiber PLA (Un de mes favoris à utiliser)

Pièces grises : https://amzn.to/2DqNS5J

Prusament Galaxy Silver PLA

Pièces orange : https://amzn.to/2VXMHSm

Amazon Basics PETG

Paramètres d'impression

Marque de l'imprimante :

Prusa

Imprimante :

I3 MK3S

Notes :

Corps et extrémité du collier de serrage

Ces pièces peuvent être imprimées avec des supports. Si l'impression 1 à la fois, l'extrémité de la pince n'a pas besoin de supports, mais a besoin d'un bord.

Poignée de pompe

Cette pièce doit être imprimée verticalement et à l'envers. La partie pivotante circulaire doit se trouver sur le lit d'impression.

Déclencheur de déblocage, support et arbre de serrage

Ces pièces peuvent toutes être imprimées ensemble (selon la préférence du matériau). L'arbre et le support de serrage sont posés à plat et la gâchette est relâchée sur le bord.

Grip

La prise doit être dupliquée. Imprimez 2x ensemble.

Post-impression

Assemblez les pièces comme sur les photos.

Insérez les ressorts dans les zones montrées sur les photos.

Informations sur le fichier 3D

  • Format du design 3D : STL Détails du dossier Fermer
    • Clamp Body.stl
    • Clamp Bracket.stl
    • Clamp End.stl
    • Grip.stl
    • Pump Handle.stl
    • Release Trigger.stl
    • Shaft.stl

    En savoir plus sur les formats

  • Date de publication : 2019-04-22 à 7h16

License

CC BY NC SA
