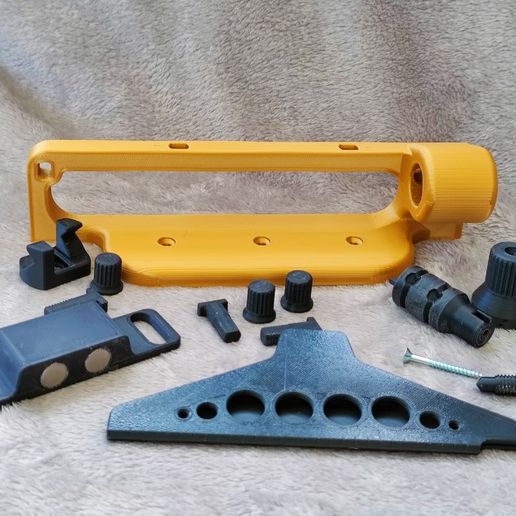

Ceci est mon gabarit de fletching imprimable en 3D, entièrement réglable, capable de fletcher des flèches à 3 et 4 flets en taille normale et compacte.

Voici la version plate. Veuillez lire les informations et les instructions sur mon site web avant d'acheter

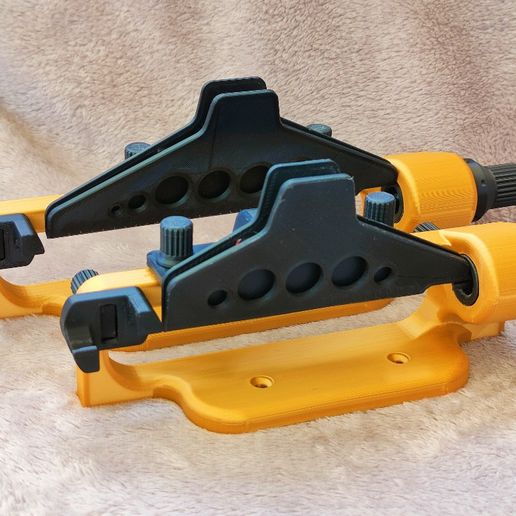

Choisissez entre une version pleine grandeur de 6" ou une version compacte de 4", le tout à partir du même téléchargement. La version complète nécessite un lit d'au moins 220x220mm. La version compacte nécessite un lit d'au moins 200x200mm, mais peut être imprimée sur un lit de 180x180mm avec un placement soigneux.

Caractéristiques incluses dans cette version

Jusqu'à 6″ de fletchings pour la version full-size ou jusqu'à 4" de fletchings pour la version compacte.

Cadre plat avec une base solide qui ne basculera pas avec une flèche montée.

Le repose-flèche réglable à double crochet bloque la flèche dans l'alignement central.

Adaptateur polyvalent pour 3 flets (120)º et 4 flets (105º/75º) sans démontage.

Filets de vis robustes qui peuvent être facilement remplacés s'ils sont endommagés.

Réglage magnétique du décalage à l'aide de 2 aimants ronds exposés.

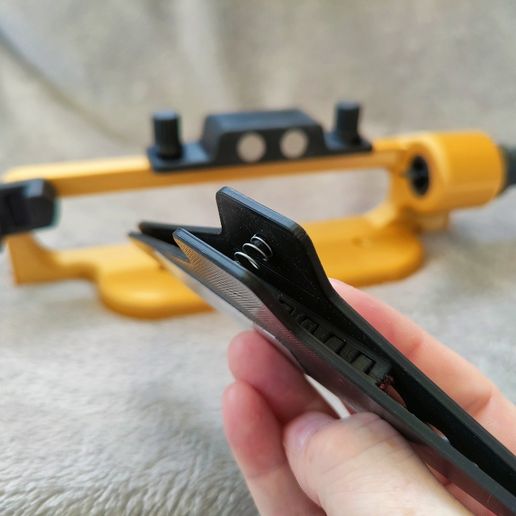

Conception de la pince avec une charnière solide et robuste et une échelle imprimable.

Pièces optionnelles fournies, y compris :

  • Un cadre compact (nécessite une pince compacte de 4")

  • Un adaptateur polyvalent alternatif pour 6 fentes (60º) et 4 fentes (90º).

  • Un repose-flèche réglable à un seul crochet.

  • Des écrous moyens et longs pour un accès plus facile et une meilleure prise en main.

  • Options de réglage magnétique du décalage avec des aimants ronds 1x ou 3x, ou une option fendue pour un aimant en forme de barre.

  • Une autre forme de pince (6" seulement).

  • Une pince compacte de 4".

  • Versions compactes du bouton d'adaptation.

Mise à niveau disponible

Que diriez-vous de plus de rotation dans votre vol de flèche avec des fletchings hélicoïdaux ? Une mise à niveau optionnelle offre des pinces à alignement automatique plus puissantes et un réglage guidé du décalage qui n'a pas besoin d'aimants. Les pinces disponibles sont 6″ droite, hélicoïdale gauche et hélicoïdale droite.

Plus d'informations sur l'amélioration hélicoïdale peuvent être trouvées ici, ou peuvent être téléchargées à partir de Cults3D ici.

Conception alternative disponible

Si vous n'aimez pas le design plat, toutes les mêmes fonctionnalités sont disponibles dans la version angulaire originale et la version verticale alternative. Toutes sont également compatibles avec les mises à jour.

Plus d'informations sur la version angulaire peuvent être trouvées ici, ou peuvent être téléchargées à partir de Cults3D ici.

Plus d'informations sur la version verticale peuvent être trouvées ici, ou peuvent être téléchargées à partir de Cults3D ici.

IMPORTANT: La version plate compacte est la plus petite que je puisse fournir.

Paramètres d’impression 3D

Imprimante: Creality CR-10S

Buse: 0.4mm

Filament: Eryone Carbon Black and Gold PLA 1.75mm

Résolution: 0,16 mm de hauteur de couche

Coquilles: 1.6mm (4x périmètres)

Remplissage: 25%

Couches supérieures/inférieures: 1mm (6x couches)

Rafts: Voir notes d'impression

Supports: Non

Brim: Voir les notes d'impression
