Gabarit ajustable pour le fletching en tir à l'arc : Amélioration de la pince hélicoïdale

Publicité
Partager
Ajouter à
Make
?
Qualité de la création : 5/5 (3 votes)
Évaluation des membres sur l’imprimabilité, l’utilité, les détails, etc.
Licence
Usages
Format du design 3D
36 fichiers (STL) Fermer
  • 3-01-01 Offset Adjuster Guided.stl
  • 3-01-02 Guided Clamp Backplate.stl
  • 3-01-02 v3 Guided Clamp Backplate v3 BETA.stl
  • 3-01-03 Registration Pin [1-2].stl
  • 3-02-01 Jig Clamp Guided Triangle Inside.stl
  • 3-02-02 Jig Clamp Guided Triangle Outside.stl
  • 3-02-03 Guided Clamp Backplate for Flat Blade Clamp 3-02.stl
  • 3-02-03 v3 Guided Clamp Backplate for Flat Blade Clamp 3-02 v3 BETA.stl
  • 3-03-01 Jig Clamp Guided Triangle Straight Inside.stl
  • 3-03-02 Jig Clamp Guided Triangle Straight Outside.stl
  • 3-04-01 Jig Clamp Guided Triangle Left Wing Inside.stl
  • 3-04-02 Jig Clamp Guided Triangle Left Wing Outside.stl
  • 3-05-01 Jig Clamp Guided Triangle Right Wing Inside.stl
  • 3-05-02 Jig Clamp Guided Triangle Right Wing Outside.stl
  • 3-06-01 Jig Clamp Guided Compact Inside.stl
  • 3-06-02 Jig Clamp Guided Compact Outside.stl
  • 3-07-01 Jig Clamp Guided Compact Straight Inside.stl
  • 3-07-02 Jig Clamp Guided Compact Straight Outside.stl
  • 3-08-01 Jig Clamp Guided Compact Left Wing Inside.stl
  • 3-08-02 Jig Clamp Guided Compact Left Wing Outside.stl
  • 3-09-01 Jig Clamp Guided Compact Right Wing Inside.stl
  • 3-09-02 Jig Clamp Guided Compact Right Wing Outside.stl
  • 3-12-01 OPTION Jig Clamp Guided Deep Inside.stl
  • 3-12-02 OPTION Jig Clamp Guided Deep Outside.stl
  • 3-13-01 OPTION Jig Clamp Magnetic Triangle Straight Inside.stl
  • 3-13-02 OPTION Jig Clamp Magnetic Triangle Straight Outside.stl
  • 3-14-01 OPTION Jig Clamp Magnetic Triangle Left Wing Inside.stl
  • 3-14-02 OPTION Jig Clamp Magnetic Triangle Left Wing Outside.stl
  • 3-15-01 OPTION Jig Clamp Magnetic Triangle Right Wing Inside.stl
  • 3-15-02 OPTION Jig Clamp Magnetic Triangle Right Wing Outside.stl
  • 3-17-01 OPTION Jig Clamp Magnetic Compact Straight Inside.stl
  • 3-17-02 OPTION Jig Clamp Magnetic Compact Straight Outside.stl
  • 3-18-01 OPTION Jig Clamp Magnetic Compact Left Wing Inside.stl
  • 3-18-02 OPTION Jig Clamp Magnetic Compact Left Wing Outside.stl
  • 3-19-01 OPTION Jig Clamp Magnetic Compact Right Wing Inside.stl
  • 3-19-02 OPTION Jig Clamp Magnetic Compact Right Wing Outside.stl

En savoir plus sur les formats
Dernière mise à jour
Date de publication
Numéro du design 307904
colinp_hughes

colinp_hughes

Compte certifié
Vous rencontrez un souci avec ce design ? Signaler un problème.

Info sur le fichier 3D

Description du modèle 3D

Il s'agit d'un pack de mise à niveau de mes modèles de gabarits de fletching réglables imprimables en 3D. Veuillez lire les informations et les instructions concernant la mise à niveau de la pince hélicoïdale sur mon site web

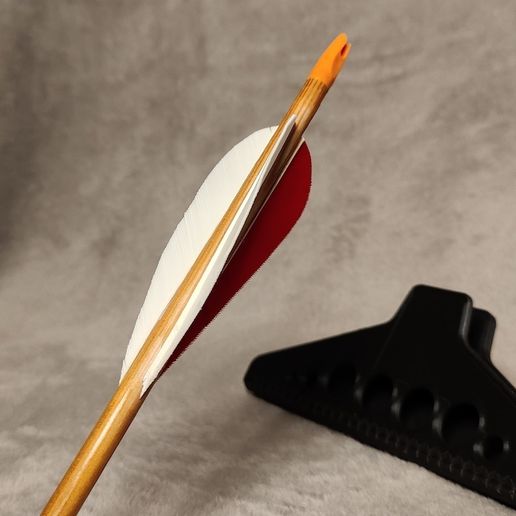

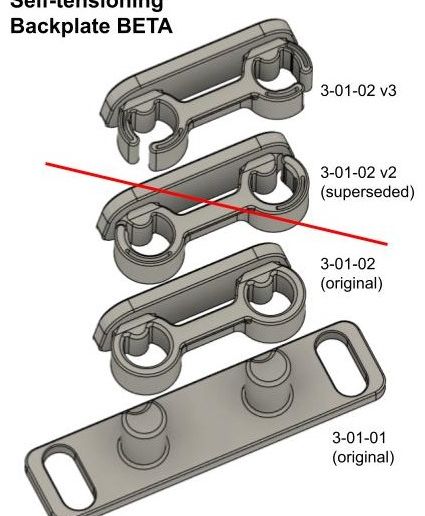

NOUVEAU ! La plaque arrière de la pince à tension automatique a été fournie pour les tests BETA. Certaines personnes ont remarqué que les tolérances étaient trop faibles sur certaines imprimantes. Cette nouvelle conception a un ressort intégré qui permettra des tolérances différentes et éliminera le besoin de ponçage. N'hésitez pas à nous faire part de votre expérience.

NOUVEAU ! Choisissez entre les pinces originales de 6" et les pinces compactes de 4" à partir du même téléchargement. Les pinces compactes sont maintenant fournies pour l'option de gabarit de fletching angulaire compact.

Vous obtenez deux versions des pinces hélicoïdales autocentrantes droites, à gauche et à droite : une version avec un nouveau dispositif de réglage du décalage qui supprime les aimants, ce qui est à mon avis bien mieux ; et une version modifiée dans le style de la pince magnétique d'origine si vous préférez cette méthode.

(Notez que les versions magnétiques fonctionnent probablement avec d'autres gabarits commerciaux, mais je ne les ai pas testées pour le prouver).

Fonctionnalités incluses dans cette version

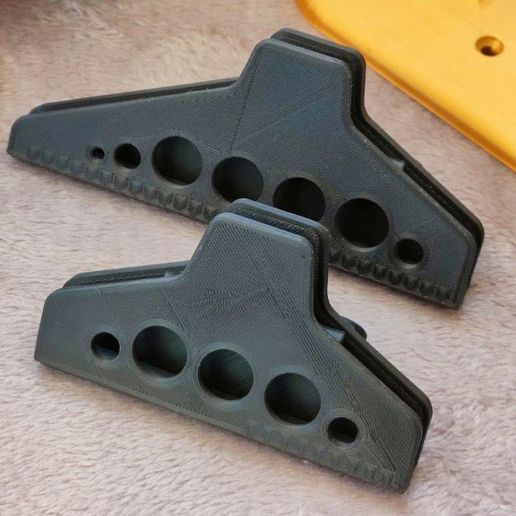

Deux tailles de pinces. Version pleine taille 6" et version compacte 4".

Toutes les pinces ont une échelle imprimable.

La conception de la pince à centrage automatique vous aide à trouver plus facilement l'axe de décalage de 0º.

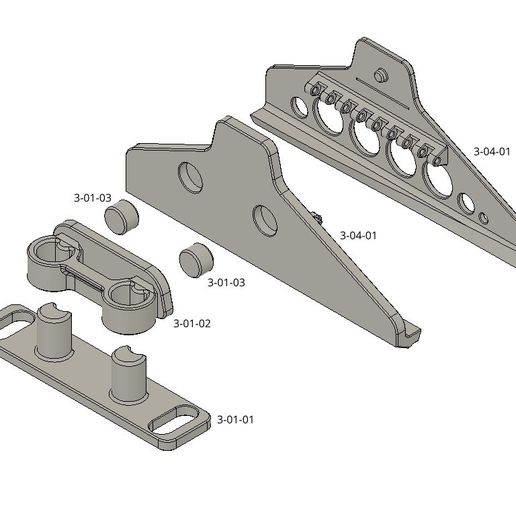

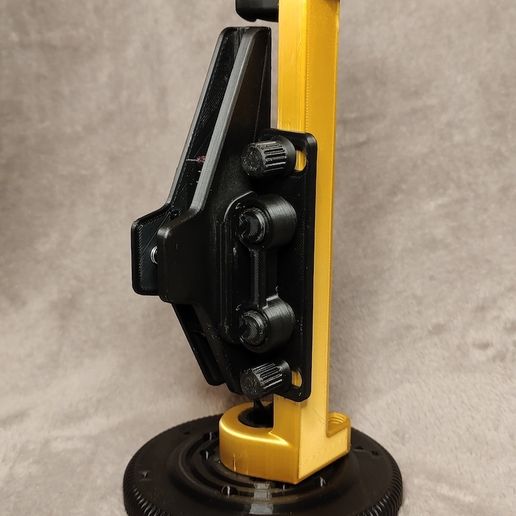

Un ajusteur de décalage guidé utilise des poteaux de guidage pour fixer le mouvement dans une seule direction - perpendiculairement à l'arbre de la flèche.

Une nouvelle plaque arrière à tension automatique, permettant différentes tolérances d'impression, est fournie pour les tests BETA.

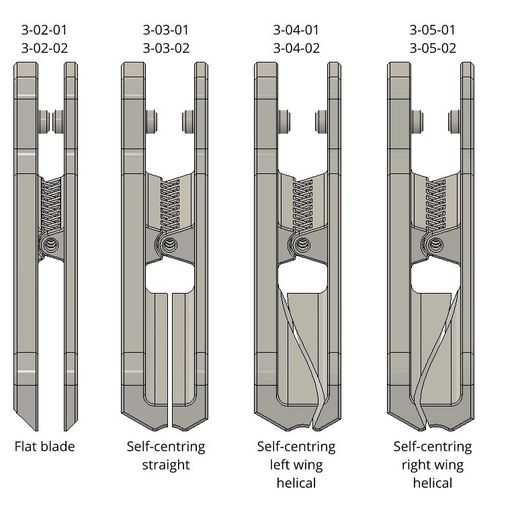

Les pinces qui fonctionnent avec le dispositif de réglage du décalage guidé sont dotées d'une plaque intérieure plus épaisse et plus robuste :

  • Une nouvelle version de la pince originale de base avec des plaques plates.

  • Une pince à coupe droite avec des lames à centrage automatique.

  • Une pince hélicoïdale à gauche (torsion dans le sens inverse des aiguilles d'une montre) avec des lames à centrage automatique.

  • Une pince hélicoïdale droite (torsion dans le sens des aiguilles d'une montre) avec des lames à centrage automatique.

Pince optionnelle qui fonctionne avec le dispositif de réglage du déport guidé :

  • Une nouvelle version de la pince profonde alternée avec des plaques plates.

Pinces optionnelles qui fonctionnent avec les ajusteurs de déport magnétiques avec des plaques plus minces :

  • Une pince à coupe droite avec des lames à centrage automatique.

  • Une pince hélicoïdale à gauche (torsion dans le sens inverse des aiguilles d'une montre) avec des lames à centrage automatique.

  • Une pince hélicoïdale droite (torsion dans le sens des aiguilles d'une montre) avec des lames à centrage automatique.

Mise à niveau optionnelle

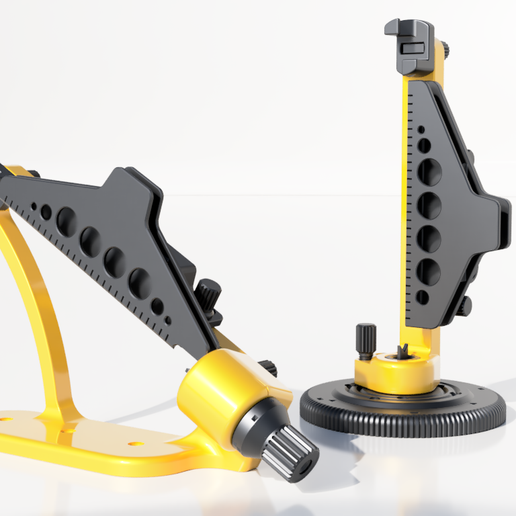

Ces pinces sont une mise à niveau optionnelle destinée à être utilisée avec mon gabarit de fletching réglable imprimable en 3D, qui est disponible en version angulaire, plate ou verticale. Toutes ont les mêmes caractéristiques ; c'est à vous de choisir.

Vous trouverez plus d'informations sur la version angulaire ici, ou vous pouvez télécharger de Cults3D ici.

Plus d'informations sur la version verticale peuvent être trouvées ici, ou peuvent être téléchargées à partir de Cults3D ici.

Plus d'informations sur la version plate peuvent être trouvées ici, ou peuvent être téléchargées de Cults3D ici.

Paramètres d’impression 3D

Imprimante: Creality CR-10S

Buse: 0.4mm

Filament: Eryone Carbon Black PLA 1.75mm

Résolution: 0,16 mm de hauteur de couche

Coquilles: 1.6mm (4x périmètres)

Remplissage: 25%

Couches supérieures/inférieures: 1mm (6x couches)

Rafts: Non

Supports: Non

Brim: Voir les notes d'impression
