Messerschmitt BF-109 G10

Werbung
Teilen
Hinzufügen zu
Make
?
Qualität der Kreation: 3,9/5 (7 Stimmen)
Bewertung von Mitgliedern zu Druckbarkeit, Nützlichkeit, Detailgrad usw.
Lizenz
Verwendungszwecke
3D-Design-Format
1 Datei (ZIP) Schließen
  • BF109-G10 Messerschmitt v2.0.zip
    • BF-109 G10 600mm assembly and user guide.pdf
    • BF109 G10 MESSERSCHMIDT 600mm print settings.pdf
    • BF109-G10 Messerschmitt/fff/ailerons (LW-PLA).factory
    • BF109-G10 Messerschmitt/fff/air intake + radiator scoops (LW-PLA).factory
    • BF109-G10 Messerschmitt/fff/canopy front (LW-PLA).factory
    • BF109-G10 Messerschmitt/fff/canopy rear (PLA).factory
    • BF109-G10 Messerschmitt/fff/elevators (LW-PLA).factory
    • BF109-G10 Messerschmitt/fff/fuse 1 (LW-PLA).factory
    • BF109-G10 Messerschmitt/fff/fuse 2 (LW-PLA).factory
    • BF109-G10 Messerschmitt/fff/fuse 3 (LW-PLA).factory
    • BF109-G10 Messerschmitt/fff/fuse 4 (LW-PLA).factory
    • BF109-G10 Messerschmitt/fff/horizontal stabilisers (LW-PLA).factory
    • BF109-G10 Messerschmitt/fff/motor mount.factory
    • BF109-G10 Messerschmitt/fff/propeller (PLA)/2 blade/6x5 blade, high flow hub and spinner with thread.factory
    • BF109-G10 Messerschmitt/fff/propeller (PLA)/2 blade/6x5 blade, solid hub and spinner with thread.factory
    • BF109-G10 Messerschmitt/fff/propeller (PLA)/2 blade/spinner high flow reversed thread.factory
    • BF109-G10 Messerschmitt/fff/propeller (PLA)/2 blade/spinner reversed thread.factory
    • BF109-G10 Messerschmitt/fff/propeller (PLA)/3 blade/6x4.5 blade, high flow 3 blade hub and spinner with thread.factory
    • BF109-G10 Messerschmitt/fff/propeller (PLA)/3 blade/6x4.5 blade, solid 3 blade hub and spinner with thread.factory
    • BF109-G10 Messerschmitt/fff/rudder (LW-PLA).factory
    • BF109-G10 Messerschmitt/fff/wing left inner (LW-PLA).factory
    • BF109-G10 Messerschmitt/fff/wing right inner (LW-PLA).factory
    • BF109-G10 Messerschmitt/fff/wings outer (LW-PLA).factory
    • BF109-G10 Messerschmitt/fff/wingtips (LW-PLA).factory
    • BF109-G10 Messerschmitt/G-code/ailerons (LW-PLA).gcode
    • BF109-G10 Messerschmitt/G-code/air intake + radiator scoops (LW-PLA).gcode
    • BF109-G10 Messerschmitt/G-code/canopy front (LW-PLA).gcode
    • BF109-G10 Messerschmitt/G-code/canopy rear (PLA).gcode
    • BF109-G10 Messerschmitt/G-code/elevators (LW-PLA).gcode
    • BF109-G10 Messerschmitt/G-code/fuse 1 (LW-PLA).gcode
    • BF109-G10 Messerschmitt/G-code/fuse 2 (LW-PLA).gcode
    • BF109-G10 Messerschmitt/G-code/fuse 3 (LW-PLA).gcode
    • BF109-G10 Messerschmitt/G-code/fuse 4 (LW-PLA).gcode
    • BF109-G10 Messerschmitt/G-code/horizontal stabilisers (LW-PLA).gcode
    • BF109-G10 Messerschmitt/G-code/motor mount.gcode
    • BF109-G10 Messerschmitt/G-code/propeller (PLA)/2 blade/6x5 blade, high flow hub and spinner with thread.gcode
    • BF109-G10 Messerschmitt/G-code/propeller (PLA)/2 blade/6x5 blade, solid hub and spinner with thread.gcode
    • BF109-G10 Messerschmitt/G-code/propeller (PLA)/2 blade/spinner high flow reversed thread.gcode
    • BF109-G10 Messerschmitt/G-code/propeller (PLA)/2 blade/spinner reversed thread.gcode
    • BF109-G10 Messerschmitt/G-code/propeller (PLA)/3 blade/6x4.5 blade, high flow 3 blade hub and spinner with thread.gcode
    • BF109-G10 Messerschmitt/G-code/propeller (PLA)/3 blade/6x4.5 blade, solid 3 blade hub and spinner with thread.gcode
    • BF109-G10 Messerschmitt/G-code/rudder (LW-PLA).gcode
    • BF109-G10 Messerschmitt/G-code/wing left inner (LW-PLA).gcode
    • BF109-G10 Messerschmitt/G-code/wing right inner (LW-PLA).gcode
    • BF109-G10 Messerschmitt/G-code/wings outer (LW-PLA).gcode
    • BF109-G10 Messerschmitt/G-code/wingtips (LW-PLA).gcode
    • BF109-G10 Messerschmitt/stl/aileron left.stl
    • BF109-G10 Messerschmitt/stl/aileron right.stl
    • BF109-G10 Messerschmitt/stl/air intake.stl
    • BF109-G10 Messerschmitt/stl/canopy front.stl
    • BF109-G10 Messerschmitt/stl/canopy rear.stl
    • BF109-G10 Messerschmitt/stl/elevator left inner.stl
    • BF109-G10 Messerschmitt/stl/elevator left outer.stl
    • BF109-G10 Messerschmitt/stl/elevator right inner.stl
    • BF109-G10 Messerschmitt/stl/elevator right outer.stl
    • BF109-G10 Messerschmitt/stl/fuse 1.stl
    • BF109-G10 Messerschmitt/stl/fuse 2.stl
    • BF109-G10 Messerschmitt/stl/fuse 3.stl
    • BF109-G10 Messerschmitt/stl/fuse 4.stl
    • BF109-G10 Messerschmitt/stl/horizontal stabiliser left.stl
    • BF109-G10 Messerschmitt/stl/horizontal stabiliser right.stl
    • BF109-G10 Messerschmitt/stl/motor mount .stl
    • BF109-G10 Messerschmitt/stl/propeller/blade/6x4.5 high thrust.stl
    • BF109-G10 Messerschmitt/stl/propeller/blade/6x5 high thrust.stl
    • BF109-G10 Messerschmitt/stl/propeller/hub/2 blade high flow hub.stl
    • BF109-G10 Messerschmitt/stl/propeller/hub/2 blade solid.stl
    • BF109-G10 Messerschmitt/stl/propeller/hub/3 blade (high flow).stl
    • BF109-G10 Messerschmitt/stl/propeller/hub/3 blade solid.stl
    • BF109-G10 Messerschmitt/stl/propeller/spinner/spinner reversed high flow.stl
    • BF109-G10 Messerschmitt/stl/propeller/spinner/spinner reversed thread.stl
    • BF109-G10 Messerschmitt/stl/propeller/spinner/spinner with thread (solid).stl
    • BF109-G10 Messerschmitt/stl/propeller/spinner/spinner with thread(high flow).stl
    • BF109-G10 Messerschmitt/stl/Radiator scoop left.stl
    • BF109-G10 Messerschmitt/stl/Radiator scoop right.stl
    • BF109-G10 Messerschmitt/stl/rudder lower.stl
    • BF109-G10 Messerschmitt/stl/rudder upper.stl
    • BF109-G10 Messerschmitt/stl/wing left inner.stl
    • BF109-G10 Messerschmitt/stl/wing left outer.stl
    • BF109-G10 Messerschmitt/stl/wing right inner.stl
    • BF109-G10 Messerschmitt/stl/wing right outer.stl
    • BF109-G10 Messerschmitt/stl/wingtip left.stl
    • BF109-G10 Messerschmitt/stl/wingtip right.stl
    • bonus extra bits/1mm wire lock/fff/push rod lock 1mm.factory
    • bonus extra bits/1mm wire lock/G-CODE/1mm wire stop clamp A + B.gcode
    • bonus extra bits/1mm wire lock/stl/1mm wire stop clamp A .stl
    • bonus extra bits/1mm wire lock/stl/1mm wire stop clamp B.stl
    • bonus extra bits/CoG balancer/FFF/balancer long arm version.factory
    • bonus extra bits/CoG balancer/FFF/balancer shot arm (600mm model) version.factory
    • bonus extra bits/CoG balancer/G-CODE/balancer long arm version.gcode
    • bonus extra bits/CoG balancer/G-CODE/balancer shot arm (600mm model) version.gcode
    • bonus extra bits/CoG balancer/STL/arm.stl
    • bonus extra bits/CoG balancer/STL/base plate.stl
    • bonus extra bits/CoG balancer/STL/long arm.stl
    • bonus extra bits/m5 nut + wrench/fff/m5 nut REVERSED.factory
    • bonus extra bits/m5 nut + wrench/fff/m5 nut wrench.factory
    • bonus extra bits/m5 nut + wrench/fff/m5 nut.factory
    • bonus extra bits/m5 nut + wrench/g-code/m5 nut REVERSED.gcode
    • bonus extra bits/m5 nut + wrench/g-code/m5 nut wrench.gcode
    • bonus extra bits/m5 nut + wrench/g-code/m5 nut.gcode
    • bonus extra bits/m5 nut + wrench/stl/m5 nut REVERSED .stl
    • bonus extra bits/m5 nut + wrench/stl/m5 nut wrench.stl
    • bonus extra bits/m5 nut + wrench/stl/m5 nut.stl
    • Cura profiles/COLORFABB LW-PLA.curaprofile
    • Cura profiles/REGULAR PLA.curaprofile
    • Cura settings.pdf

Mehr zu den Formaten
Letzte Aktualisierung
Datum der Veröffentlichung
Entwurfsnummer 226800
Autor des Designs 3D_Aeroworks
3D_Aeroworks

3D_Aeroworks

Zertifiziertes Konto
Problem mit diesem Design? Ein Problem melden.

3D-Druckerdatei info

Beschreibung des 3D-Modells

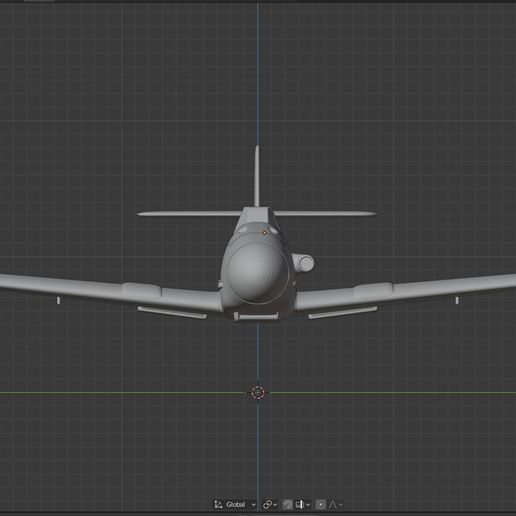

Diese 600mm große Version der Messerschmitt BF-109 G10 wird von einem elektrischen 2205 2300kv Außenläufer angetrieben. Entwickelt, um in LW-PLA gedruckt werden dieses Modell sieht so fantastisch in der Luft, wie es auf dem Boden tut. gefüllt mit Maßstab Details wie;

  • Kanonenöffnungen

  • Auspuffanlagen

  • Lufteinlass

  • Kühlerhutzen

  • Skala 3-Blatt-Propeller

Dieses Modell wird für den fortgeschrittenen Piloten empfohlen.

TEST DATEIEN:

https://cults3d.com/de/modell-3d/verschiedene/messerschmitt-bf-109-g10-test-files-aeroworks3d

EINGESCHLOSSEN:

Werksdateien für Simplify 3d


G-Code-Dateien


STL-Dateien für alle Komponenten


Cura-Profile für LW-PLA und normales PLA


Ausführliche Montageanleitung und Benutzerhandbuch


Anleitung zu den Druckeinstellungen für alle Teile

FLIGHT VIDEO: https://www.youtube.com/watch?v=AGaXgNNIBc4

Druckzeit: 50 Stunden

Druckgewicht: 135g

RTF AUW: 253g mit dem unten aufgeführten Zubehör

ERFORDERLICHE KOMPONENTEN:

X1 2205 2300KV MOTOR (oder ähnlich)

X1 10AMP ESC

X1 950MAH 2S LIPO ODER ÄHNLICH

X4 3,7G MIKRO-SERVO

X2 BAMBUS-SPIESSE

WÄRMESCHRÄNKENDE RÖHRE 3mm

X2 10mm X10mm X 2mm MAGNET (RUND)

X10 MIKROSCHARNIERE

KLETTVERSCHLUSS

X2 x 200mm Karbonstreifen 3mm x 0,6mm (optional)

M2 x10mm Schrauben

VOLUME DRUCKEN:

200x200x200

Für alle Fragen und Hilfestellungen senden Sie uns bitte eine E-Mail an:

aeroworks3d@outlook.com.

HINWEIS: Alle STL-Dateien müssen auf 1000% vergrößert werden, wenn Sie ein anderes Programm als simplify3d verwenden.

3D-Druckeinstellungen

Druckeinstellungsdokument enthalten
