Calvin

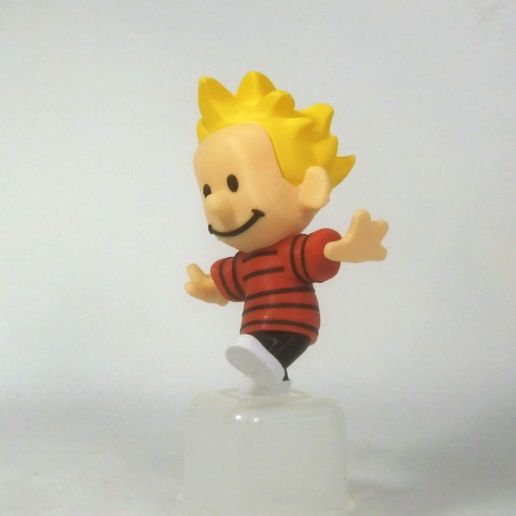

Calvin, aus dem Comicstrip von Bill Watterson.

Der Comic Calvin und Hobbes erzählt die humorvollen Possen von Calvin, einem frühreifen, schelmischen und abenteuerlustigen sechsjährigen Jungen, und Hobbes, seinem bissigen Stofftiger.

Das vollständige Modell besteht aus einzelnen Modellen von Calvin und Hobbes, daher habe ich drei separate Cults3D-Uploads erstellt:

Das endgültige Modell mit den einzelnen Calvin- und Hobbes-Modellen finden Sie hier:

https://cults3d.com/en/various/calvin-and-hobbes

Für das Calvin-Modell siehe:

https://cults3d.com/en/various/calvin (dieser Upload)

Für das Hobbes-Modell siehe:

https://cults3d.com/en/various/hobbes.

Das fertige Modell ist nach dem Zusammenbau 250 mm hoch.

Hinweis: Calvin ist 120 mm groß und soll in den Baumstamm des fertigen Modells passen. Sein Fuß ist flach auf der Unterseite und er kann selbständig stehen, ist aber ohne den Stamm nicht sehr stabil.

Viel Spaß!

---

Druck-Einstellungen

Drucker:

FlashForge Creator X

Rafts:

Spielt keine Rolle

Unterstützt:

Nein

Auflösung:

.2mm

Füllung:

10%

---

Aufbau des Modells

Farben (es gibt keine mehrfach bedruckten Teile)

Gelb:

c_Haar

..

Fleisch (ich verwende beige):

c_Gesicht

c_gesicht_unten

c_Arm_Links

c_Arm_rechts

..

weiß:

c_Schuh_Links

c_Schuh_rechts

..

Orange:

c_hemd_links

c_shirt_mittel

c_hemd_rechts

..

Schwarz:

c_Hose

c_Augen_Links

c_Augen_rechts

c_Mund

c_Streifen_1 bis c_Streifen_9

..

Beliebige Farbe (versteckte Anschlüsse)

c_face_bump

c_Körper_Beule

---

Tipps zum Drucken und zur Montage

1 - Es sind keine Stützen erforderlich.

..

2-Die Streifen sind so konzipiert, dass sie eine einzelne Schichtdicke von 0,2 mm oder weniger haben, solange sie auf Ihrem Gerät fest gedruckt werden.

..

3 - Achten Sie darauf, die erste Schicht zu reinigen, wenn Sie Probleme beim Zusammenfügen der Teile haben. Die Teile sollten gut zusammenpassen, wenn sie sauber gedruckt sind.

..

Tipps zum Zusammenbau:

-'Streifen! Es mussten Streifen sein!' Wegen der Streifen habe ich es eine ganze Weile vermieden, dieses Modell zu bauen. Schließlich habe ich mich für ein Design entschieden:

. Die Streifen sind flach gedruckt, eine Schicht hoch

. Die Teile, auf die die Streifen geklebt werden, enthalten Einkerbungen für die Platzierung der Streifen.

. Die meisten Streifen sind leicht gekrümmt, damit sie sich um die Oberfläche wickeln können.

*Wichtig: Um das Aufkleben von flachen Streifen auf eine runde Oberfläche zu vereinfachen, rollen Sie die Streifen wie ein Stück Band ein. Ziehen Sie den Streifen mit einer flachen Kante an der Kante entlang, um ihn zu kräuseln. Achten Sie besonders auf die Enden und stellen Sie sicher, dass sich die Enden kräuseln.

-Prüfen Sie die Länge jedes Streifens vor dem Aufkleben, da die Streifen aufgrund von Druckerunterschieden möglicherweise etwas gekürzt werden müssen.

Optional können die Streifen anstelle der 3D-gedruckten Streifen aufgemalt werden, wobei die Einkerbungen als Führung dienen.

-Das folgende Diagramm hilft beim Zusammenbau des Modells und ist recht einfach.

-Das Modell soll zusammengeklebt werden. Ich verwende E6000 Kleber. Es ist ein schöner, klarer, klebriger Kleber, der eine einfache Positionierung der Teile ermöglicht. Je länger man ihn vor dem Zusammenfügen der Teile, insbesondere der Streifen, einwirken lässt, desto klebriger wird er, bis er vollständig ausgehärtet ist.

-Das Calvin-Modell passt sich dem Baumstamm an, indem man die in der Einleitung angegebenen Cults3D-Links verwendet.
