ENDER 3 S1, S1 PRO, SPRITE, HOT END DUCT 4020 OR 5015 FAN, PROBE NO Y OFFSET, ABL ADAPTER BETA

?
Qualité de la création : 5,0/5 (8 votes)
Évaluation des membres sur l’imprimabilité, l’utilité, les détails, etc.

Designer

Description du modèle 3D

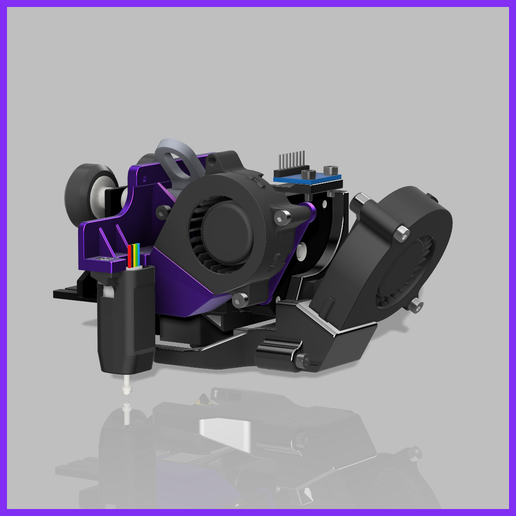

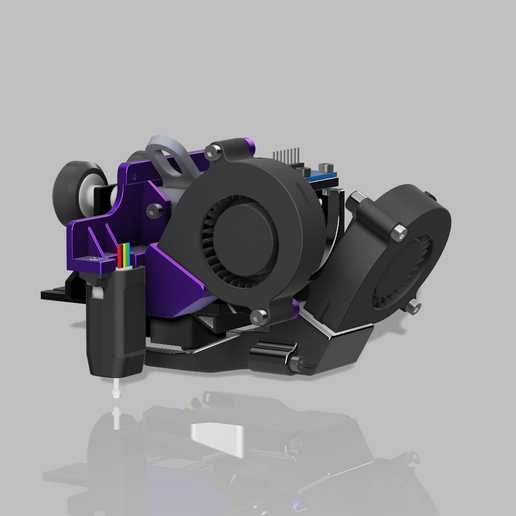

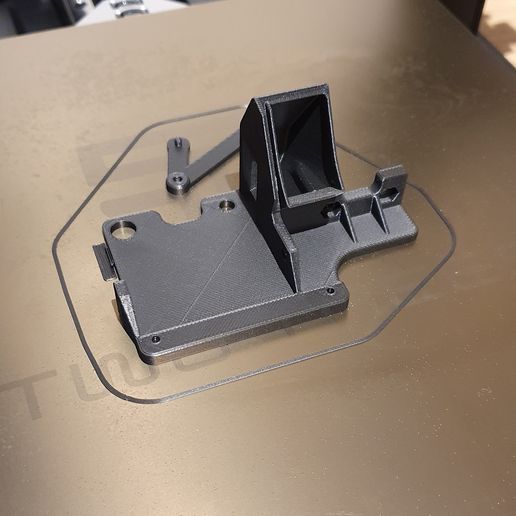

Plaque support pour remplacer le ventilateur d'origine du hot end par un ventilateur 4020 ou 5015 ce qui permet de faire tourner le ventilateur à une vitesse d'environ ~60% et réduire le bruit.
Je vous conseille le 4020 est plus petit et plus léger. Privilégiez un modèle 24v comme celui d'origine.

Le CR Touch est aligné à la buse sur l'axe Y ce qui permet d'être plus précis lors du maillage.

Les offsets du CR Touch sont de :
x_offset: -48
y_offset: 0

Pour le poids ajouté par rapport aux pièces d'origine (ventilateur 3010 radial et carénages en plastique) il y a +7 grammes avec le ventilateur 4020 et +10 gramme avec le ventilateur 5015.

Vous pouvez trouver mon autre design pour la ventilation des matériaux sur ce lien

Assemblage:

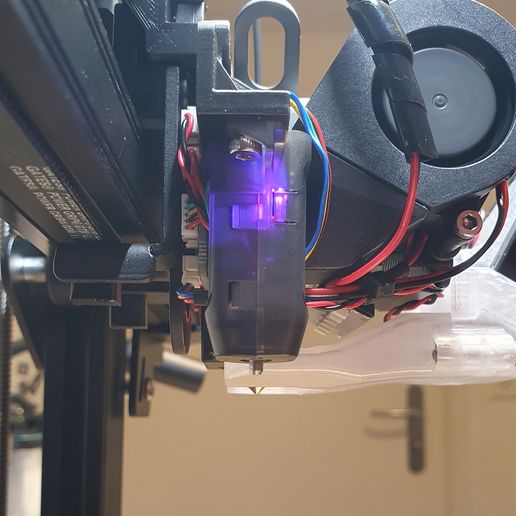

Passer les fils du moteur de l'extrudeur entre les pièces comme sur les photos.
Passer les fils de la sonde CR Touch sur le devant du côté du ventilateur.

Matériel pour le montage du ventilateur 4020 :

  • 2x vis M3 16 mm
  • 1x vis M3 5 mm

Matériel pour le montage du ventilateur 5015 :

  • 2x vis M3 18 mm
  • 2x vis M3 5 mm

Matériel pour la sonde CR-touch :

  • 2x écrous M3

Avec KLIPPER

Vous pouvez modifier l'offset dans le fichier "printer.cfg".
Voici mes réglages que vous devrez peut-être adapter sur votre imprimante. Au besoin vous trouverez toutes les informations directement sur le site de Klipper lien

[bltouch]
x_offset: -48
y_offset: 0

Il faudra peut-être également ajuster votre maillage et vos positions de fin de course si vous obtenez une erreur.
Voici les valeurs que j'utilise et qui fonctionne pour moi:

[stepper_x]
position_endstop: -4
position_min: -4
position_max: 254

[stepper_y]
position_endstop: -2
position_min: -2
position_max: 235

[bed_mesh]
mesh_min: 30, 30
mesh_max: 205, 205

Pour centrer votre Z home:

[safe_z_home]
home_xy_position: 165, 116

Pour régler la vitesse du ventilateur par exemple à 60%:

[heater_fan hotend_fan]
fan_speed : 0.6

Effectuez par la suite un calibrage PID avec votre nouvelle vitesse de ventilateur.


Avec Marlin

/!\ Je ne sais pas si il est possible de varier la vitesse du ventilateur hotend depuis le firmware d'origine. La puissance du ventilateur 4020 ou 5015 à une vitesse de 100% sera certainement trop importante.

Pour modifier la position de la sonde CR-Touch vous pouvez modifier votre firmware ou alors vous pouvez utiliser des commandes gcode.
Téléchargez et installez Pronterface et connectez votre imprimante via USB.
Ensuite, dans le terminal de droite, vous devriez pouvoir utiliser le gcode M851, par exemple M851 X-48 Y0
Puis utilisez M500 pour les enregistrer, et M501 pour les définir comme configuration active.
Vous pouvez vérifier cela en utilisant la commande M503.


Adaptateur BETA pour sonde ABL, EZABL...

J'ai conçu deux adaptateurs pour les modèles de sondes ABL de type cylindrique de 8mm et 18mm de diamètre en essayant d'être le plus près possible de la buse pour limiter l'offset.

Il s'agit d'une version BETA car malheureusement je n'ai pas de sonde de ce type chez moi pour faire essais.
Si vous utilisez ce type de sonde et ça serait génial de me donner un retour sur l'ajustement de mon adaptateur.

Offset pour la sonde de 8 mm :

x_offset: -48
y_offset: -6

Offset pour la sonde de 18 mm :

x_offset: -49.5
y_offset: -13.1


Paramètres d’impression 3D

PETG ou autre filament résistant à la chaleur
Buse 0.4 mm
Epaisseur de couche 0.16 mm ou moins
Supports sur le plateau uniquement

Informations sur le fichier 3D

  • Format du design 3D : STL et TXT Détails du dossier Fermer
    • Adapter for ABL 18 mm BETA.stl
    • Adapter for ABL 8 mm BETA.stl
    • List of updates.txt
    • S1 Plate 4020 hotend Sprite.stl
    • S1 Plate 5015 hotend Sprite.stl
    • S1 Pro Plate 4020 hotend Sprite Pro.stl
    • S1 Pro Plate 5015 hotend Sprite Pro.stl
    • Support fan 4020 hotend.stl
    • Support fan 5015 hotend.stl
