Plaque à boutons HTEK H301
?
Qualité de la création :
4,2/5
(3 votevotes)
Évaluation des membres sur l’imprimabilité, l’utilité, les détails, etc.
Votre note :
0/5
- 10,2k vues
- 11 j’aimes
- 76 téléchargements
- <span class="text--light">0</span> commentaires
- <span class="text--light">0</span> makes
Designer
Description du modèle 3D

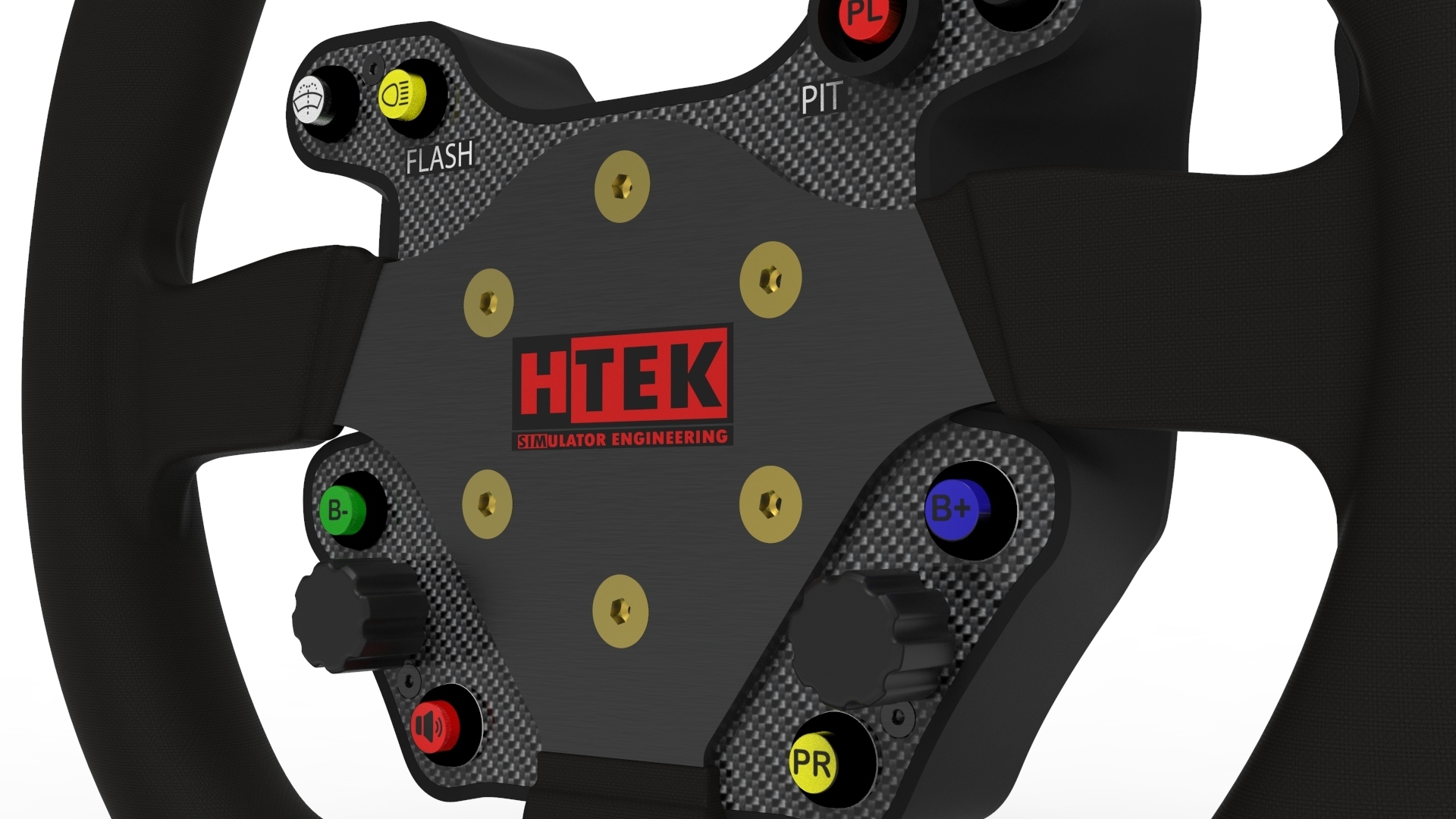

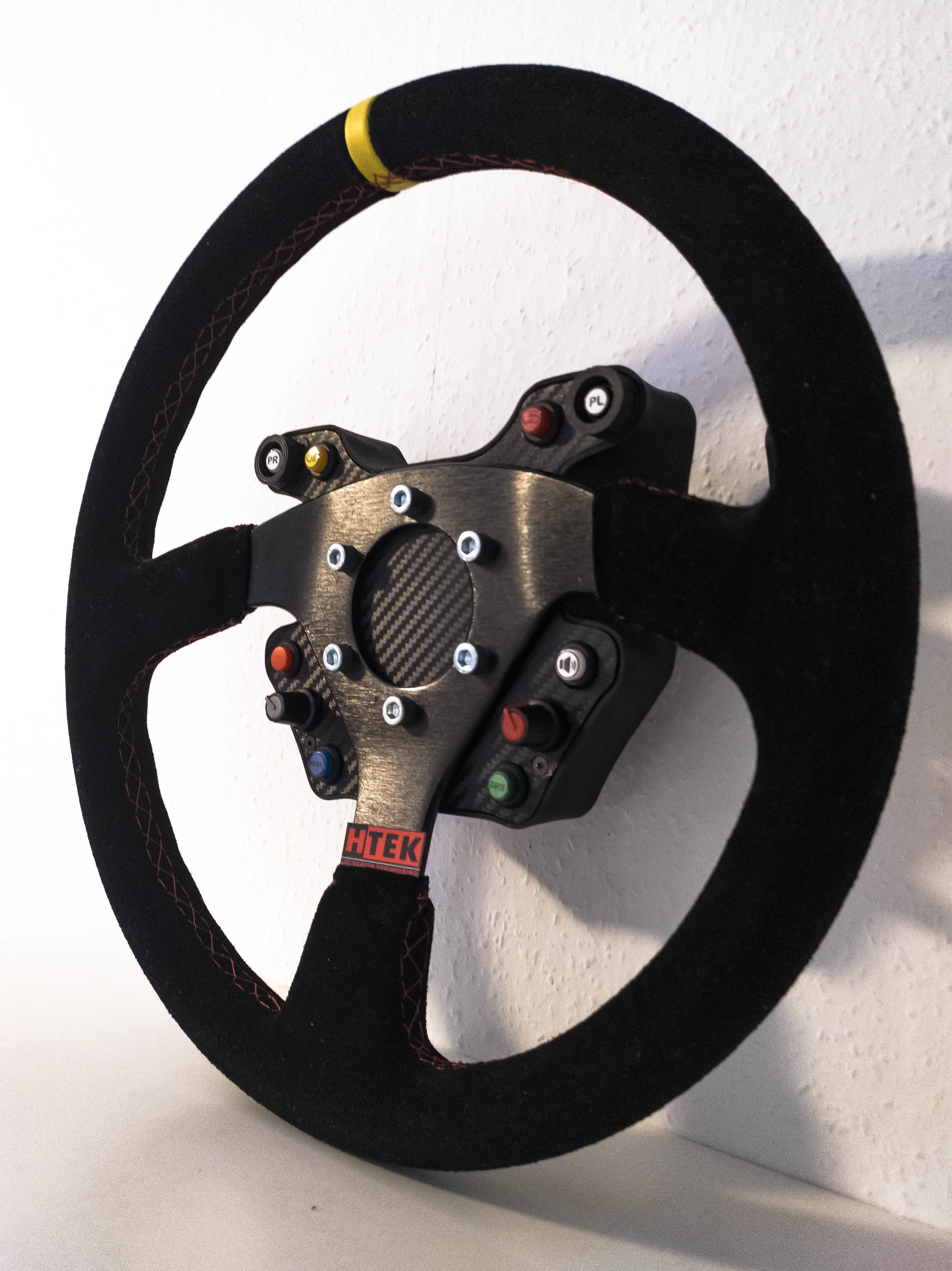

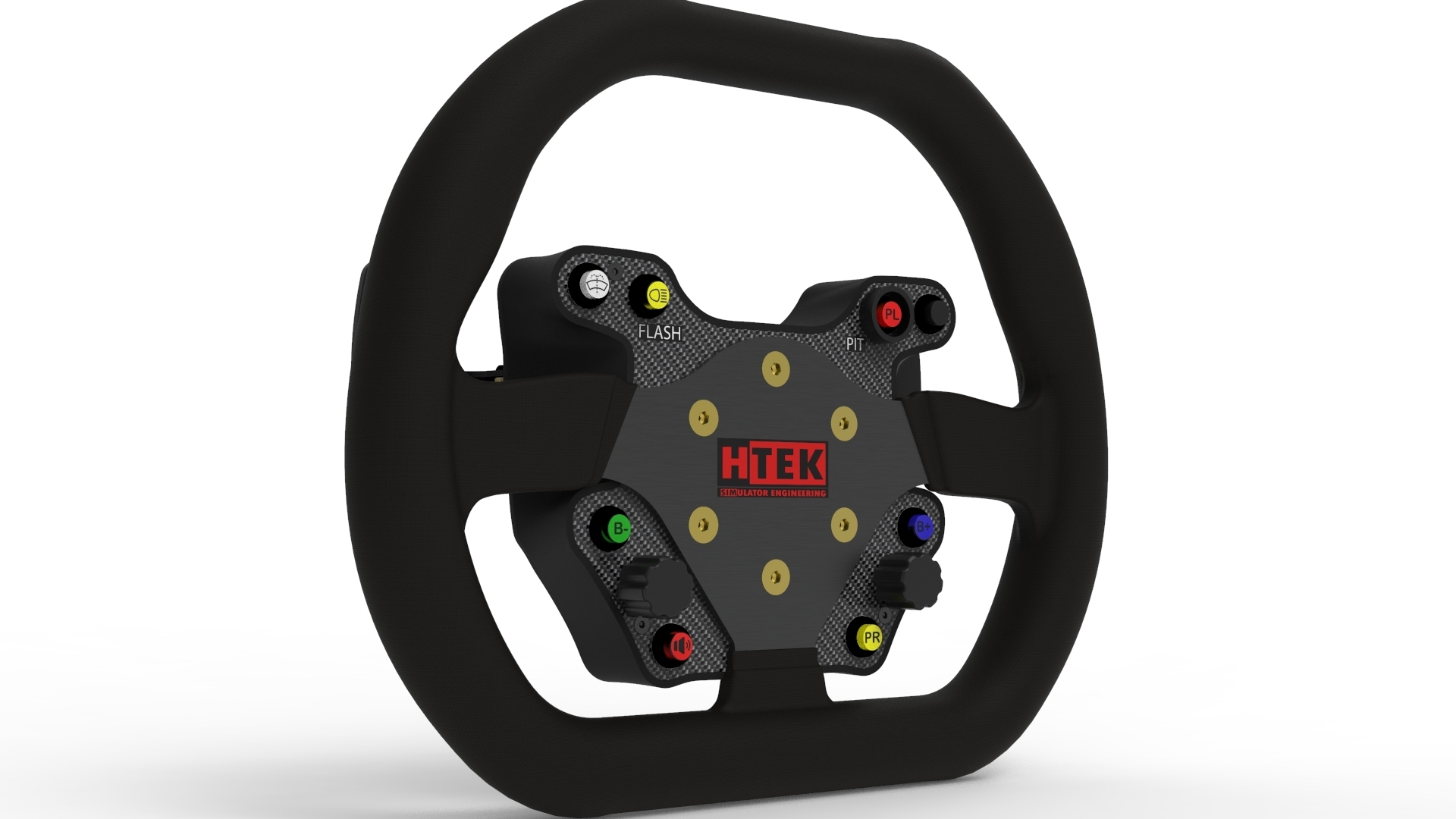

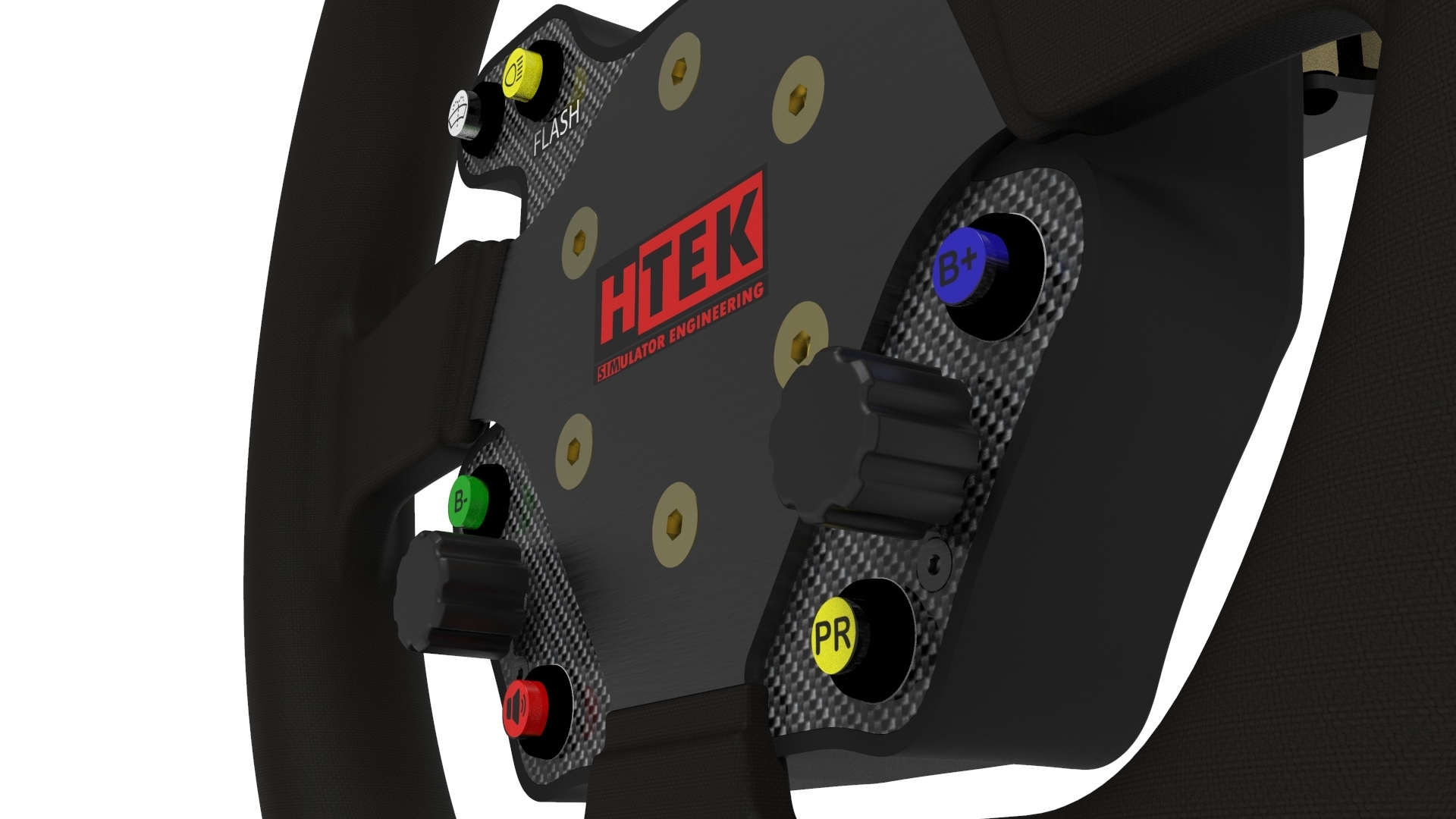

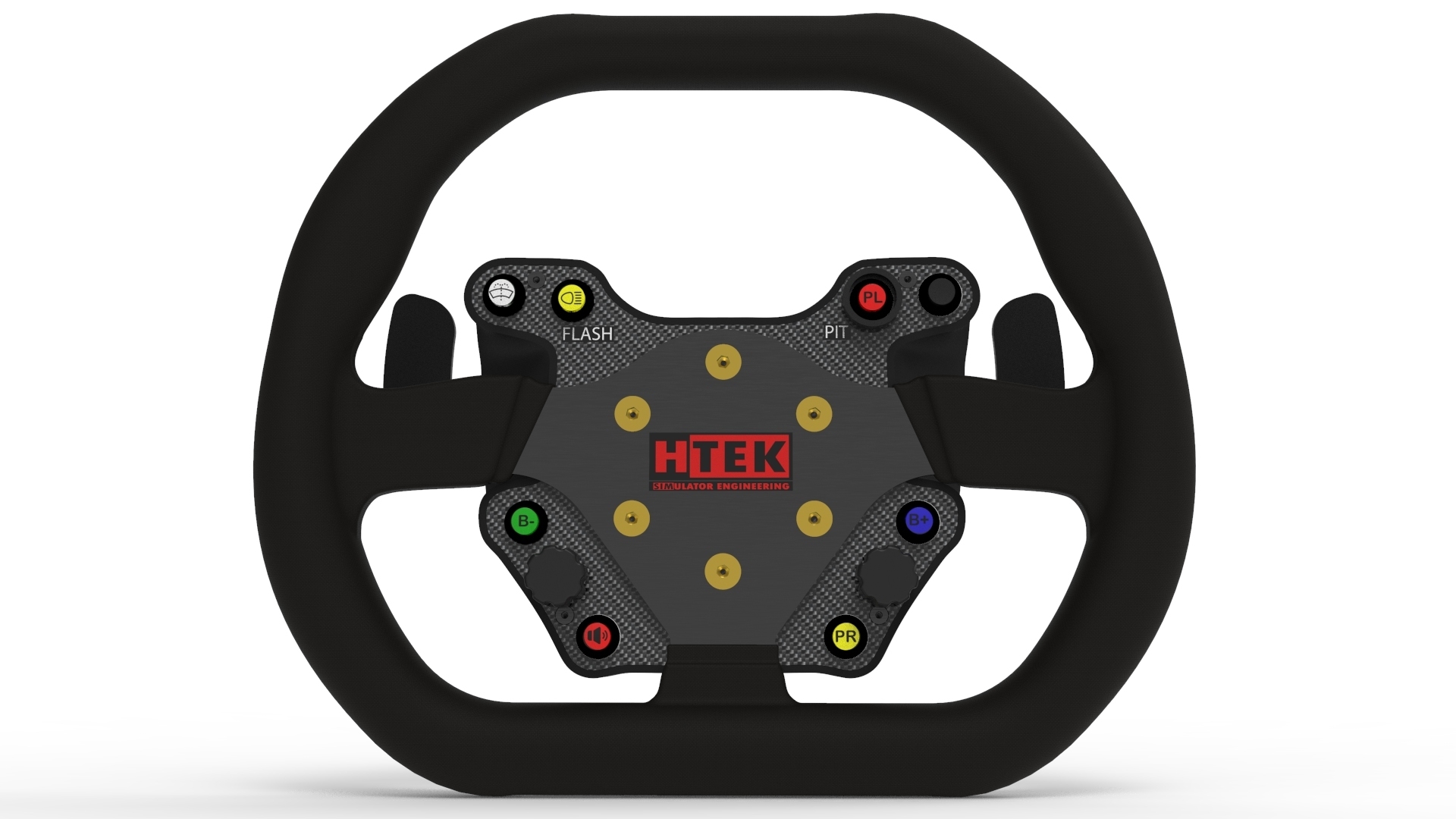

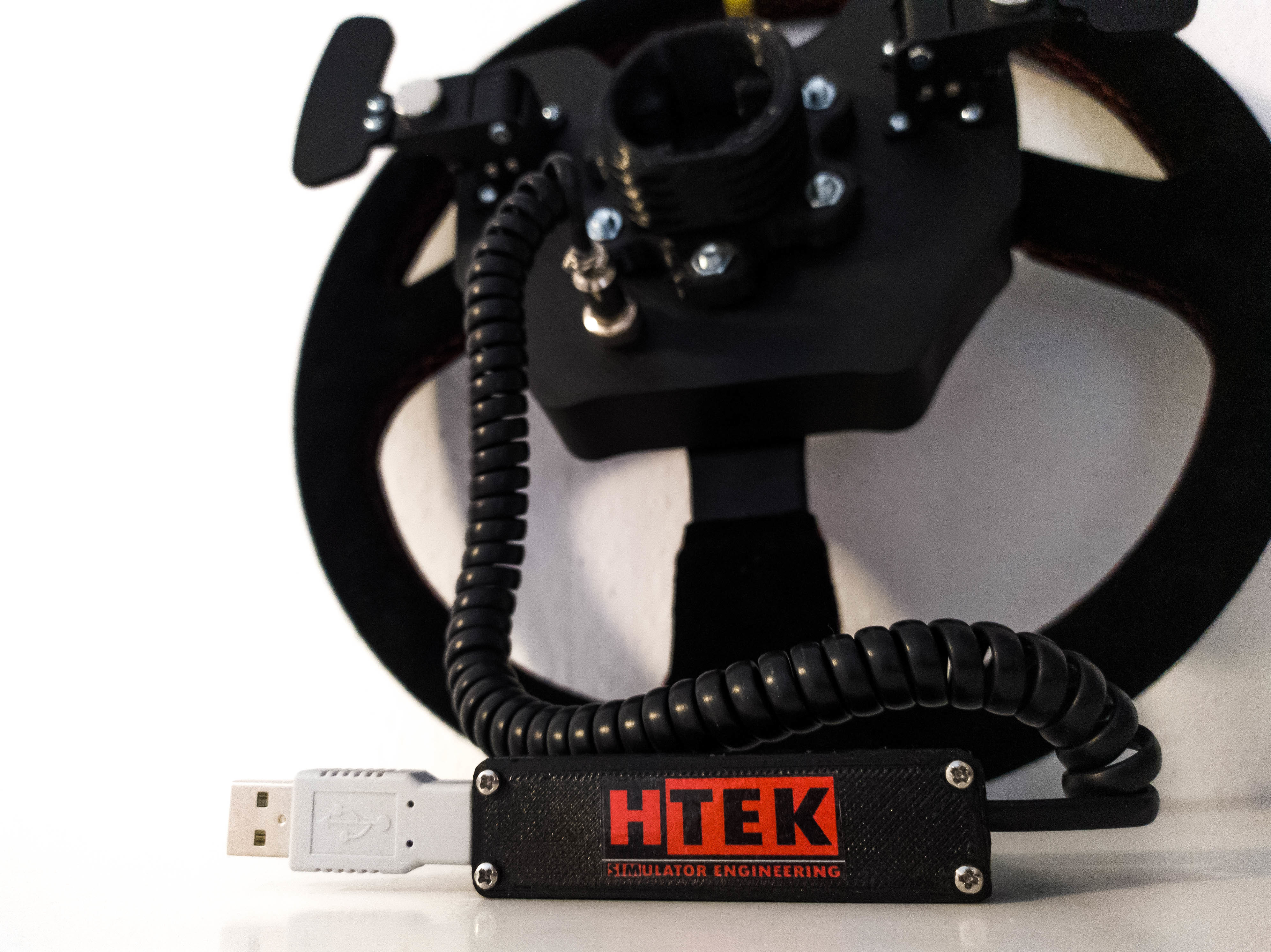

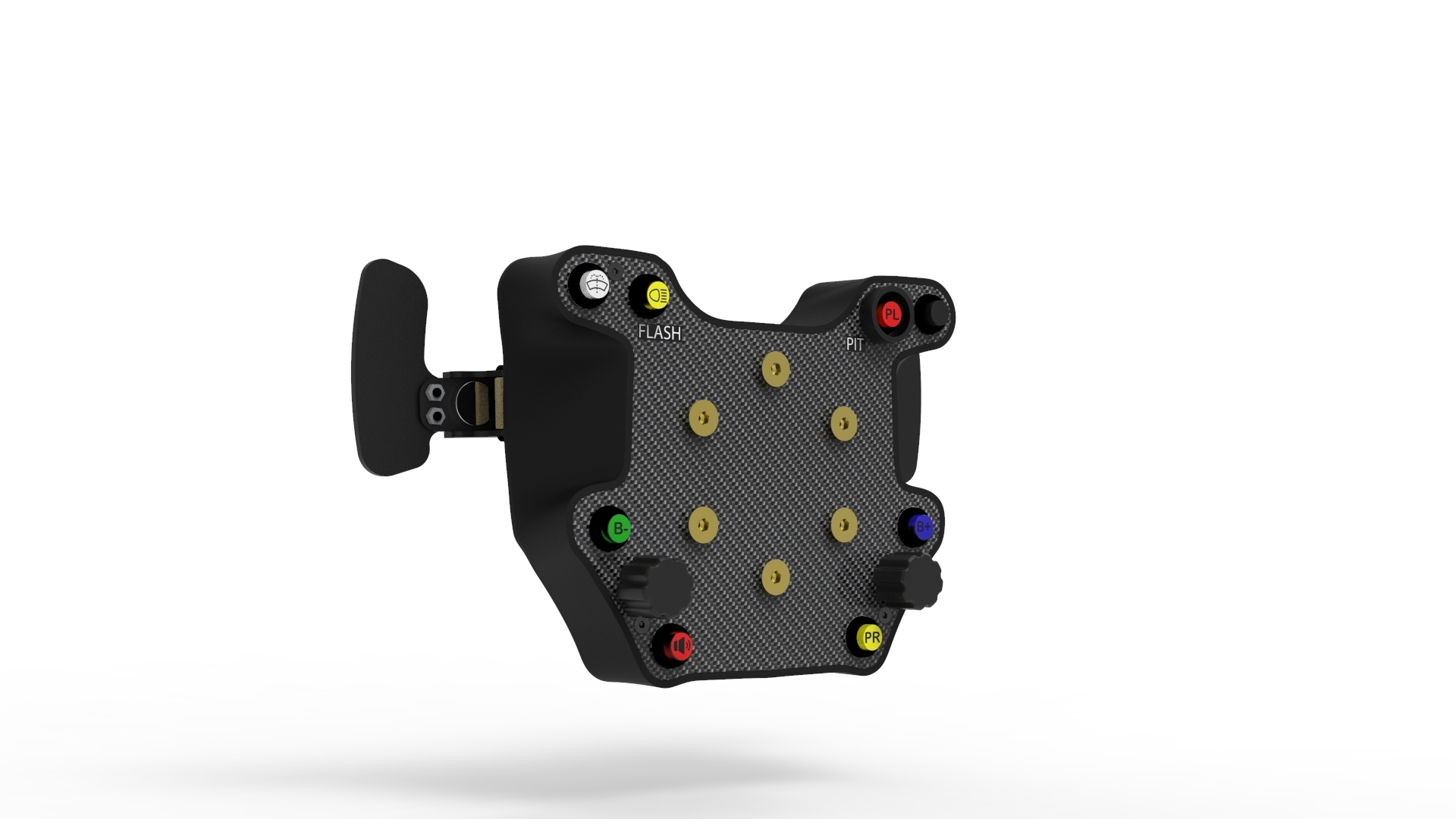

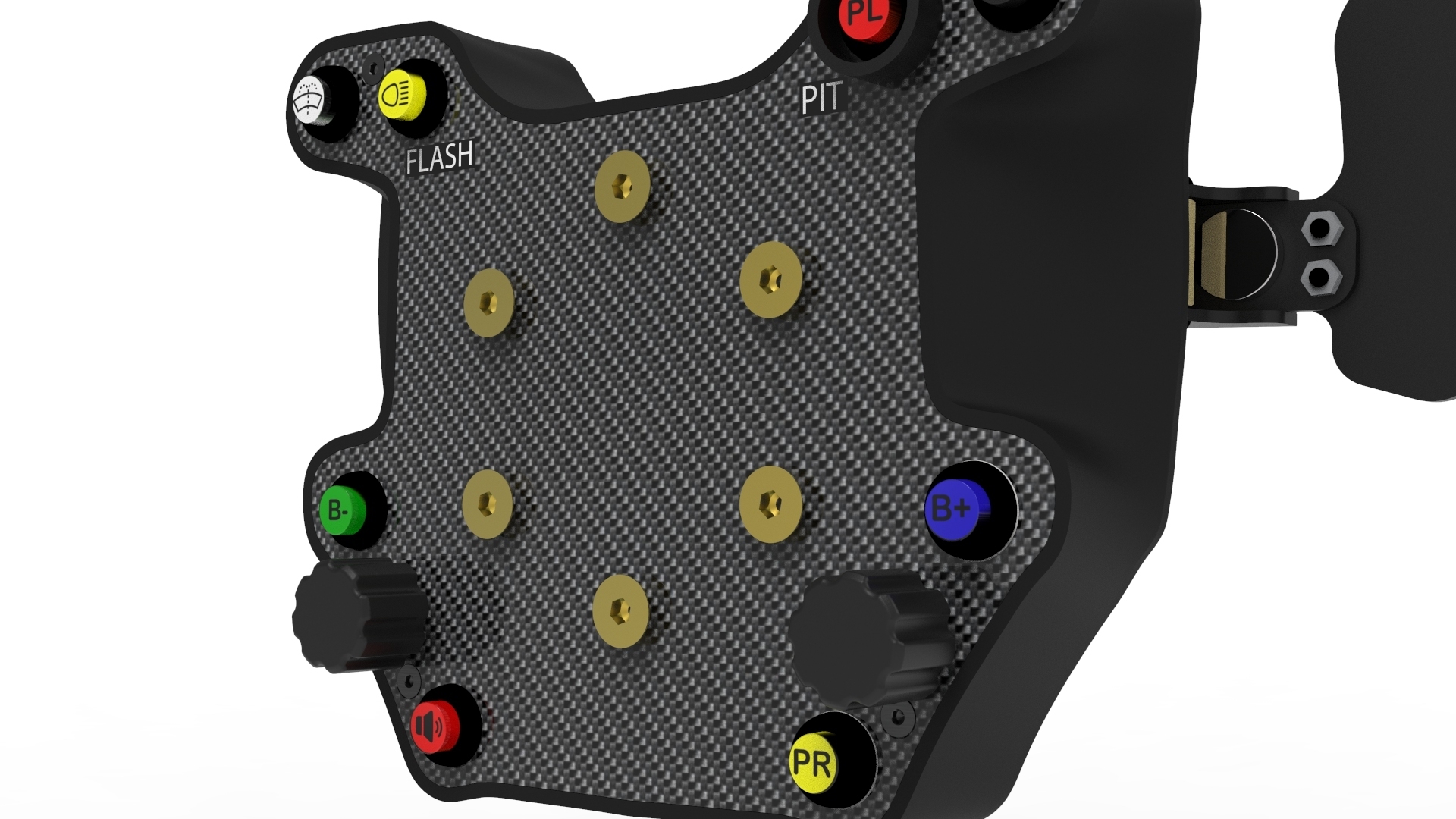

Boîte à boutons, par HTEK Simulator Engineering.
Vous pouvez imprimer toutes les pièces. La boîte à boutons contient 4 pièces imprimables.

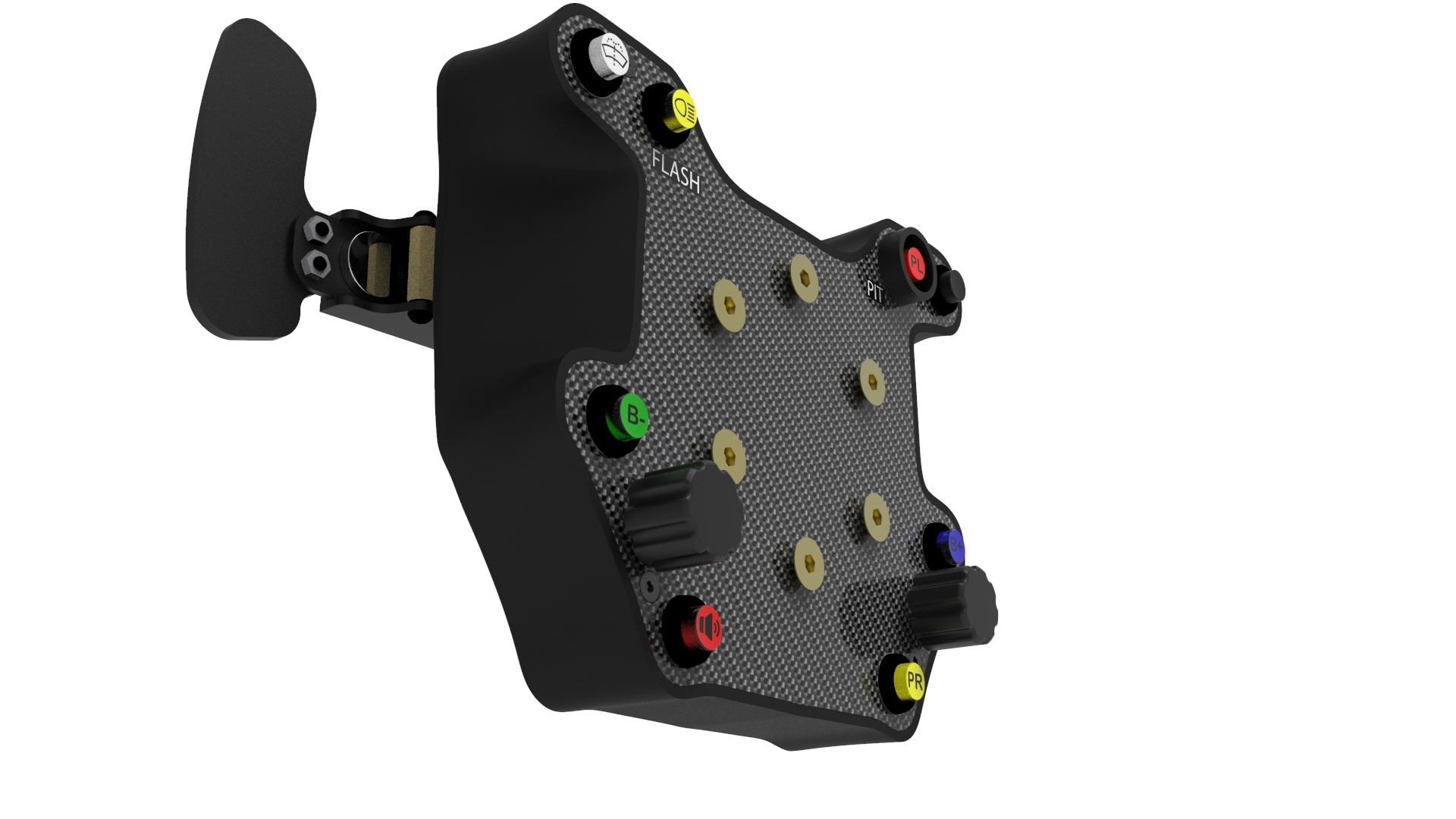

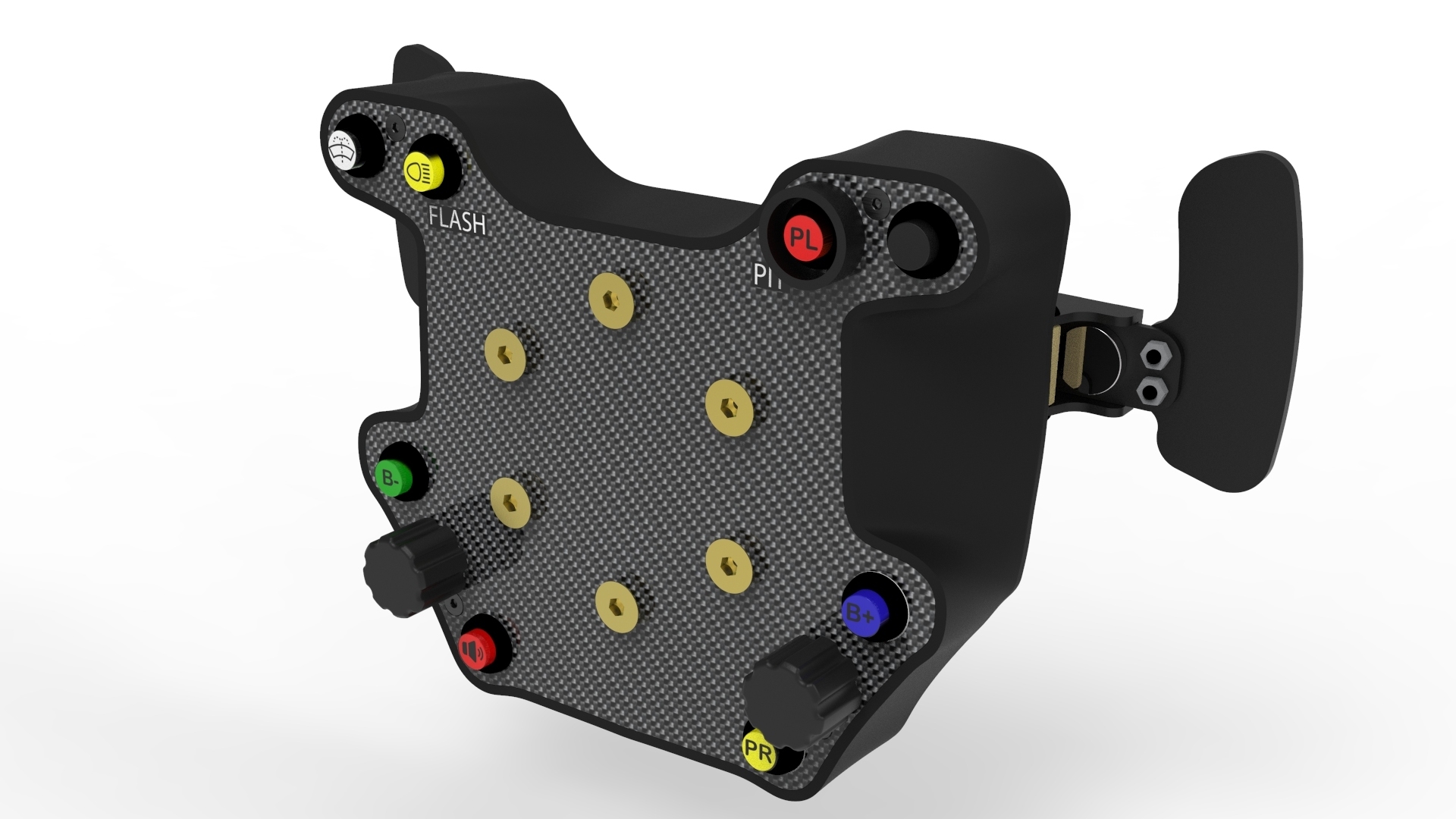

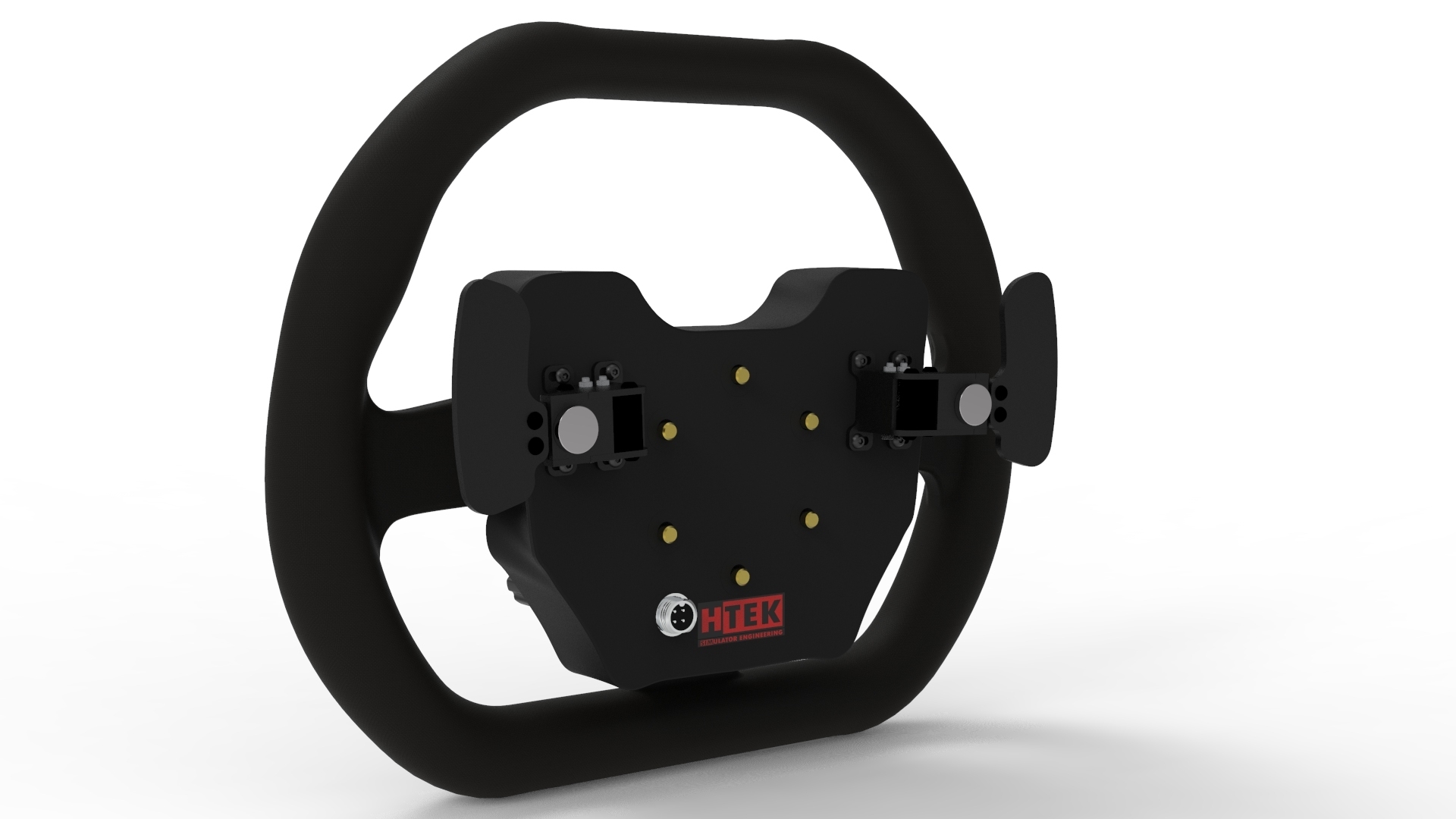

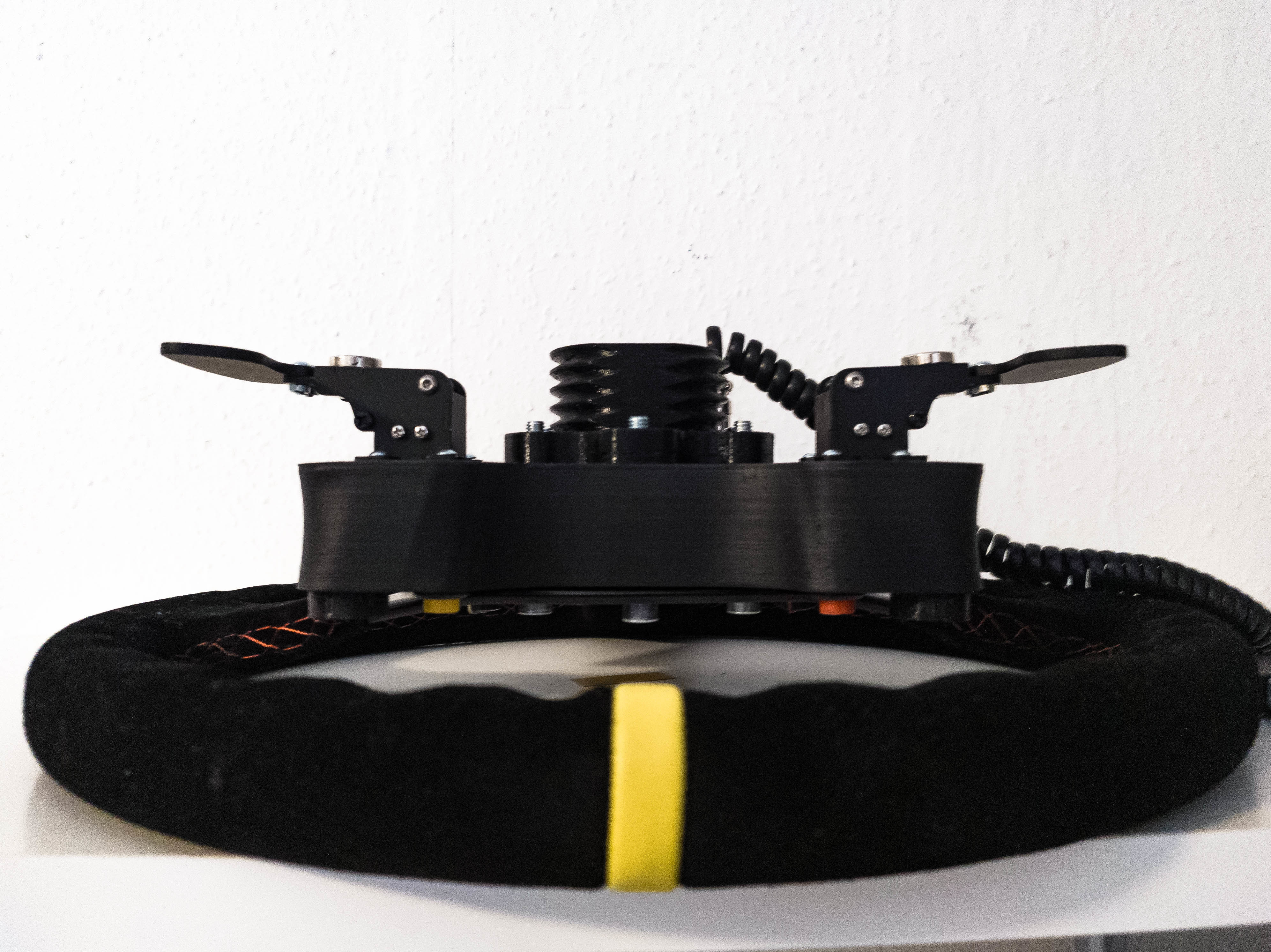

Les palettes de changement de vitesse sont celles de HTEK, mais vous pouvez modifier la plaque arrière pour installer n'importe quelle palette de changement de vitesse disponible sur le marché.
https://cults3d.com/fr/mod%C3%A8le-3d/jeu/htek-h207-paddle-shifters
https://cults3d.com/fr/mod%C3%A8le-3d/jeu/htek-h206-paddle-shifters
https://cults3d.com/fr/mod%C3%A8le-3d/jeu/htek-magnetic-paddle-shifter
L'électronique est contrôlée par un Arduino Pro Micro, qui est monté sur la partie supérieure par une planche à pain.
Le fichier ZIP contient des fichiers STL pour l'impression, et un fichier STEP pour une édition optionnelle selon vos besoins.

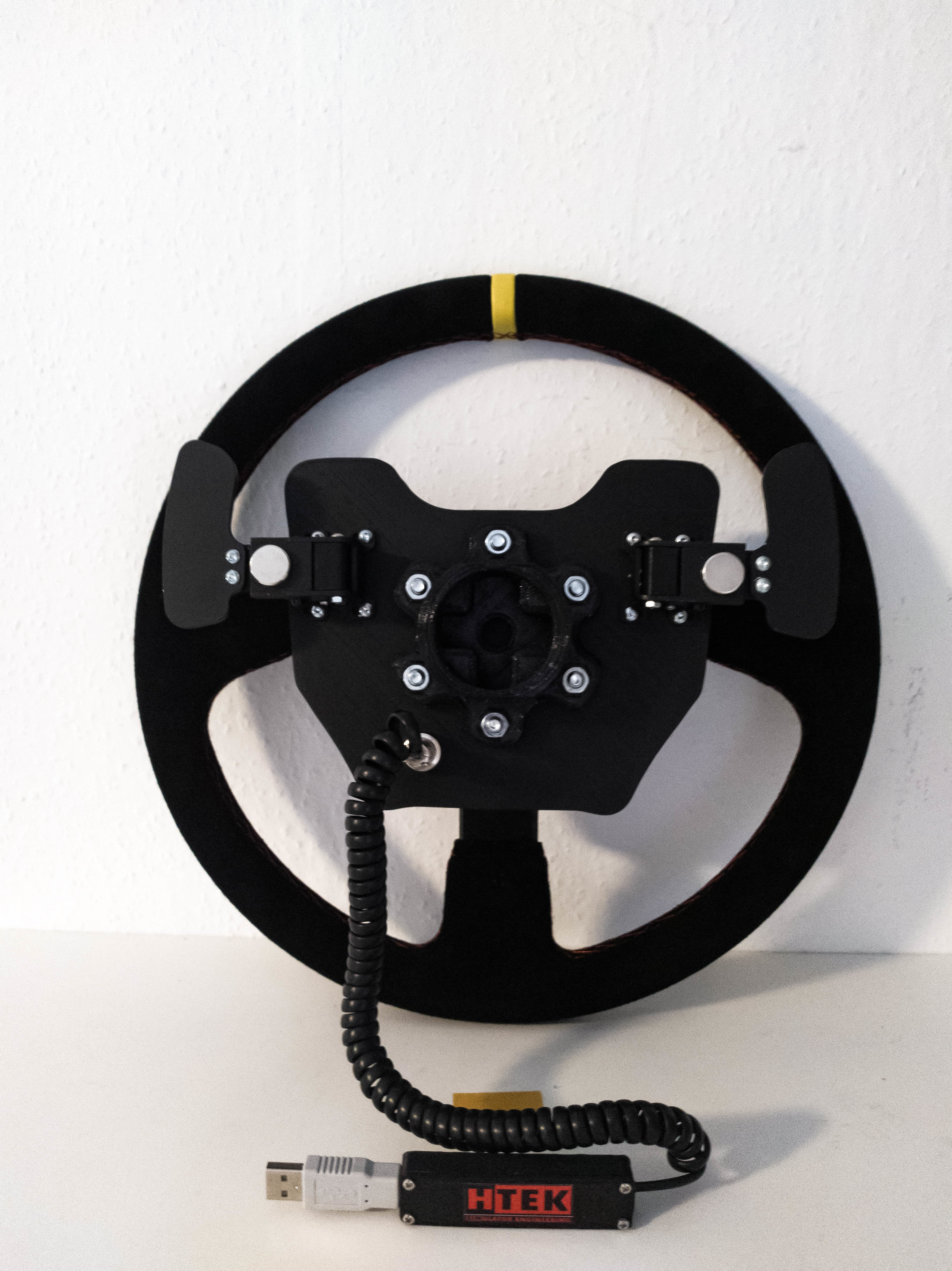

Compatibilité avec le volant (6x70) :
Momo
Mod 31
Mod 69
Mod 78
Montecarlo
Omp
320 S
Racing GP
Targa
Trecento
Sparco
L360
R323
R383
Anneau
Autre
MPI Mazda
La plupart des répliques chinoises
Pièces nécessaires :
Boulon 6x50 (6pcs)
https://www.aliexpress.com/item/33007545714.html?spm=a2g0s.9042311.0.0.711f4c4dLP7HvC
Boulon 3x10 (4pcs)
https://www.aliexpress.com/item/33007545714.html?spm=a2g0s.9042311.0.0.711f4c4dLP7HvC
Boutons (8pcs)
https://www.aliexpress.com/item/32692164728.html?spm=a2g0s.9042311.0.0.27424c4dHqjRac
Encodeurs rotatifs (2pcs)
Connecteur GX12 (1pc)
https://www.aliexpress.com/item/33032206608.html?spm=a2g0s.9042311.0.0.711f4c4dLP7HvC
Arduino Pro Micro (1pc)
https://www.aliexpress.com/item/1871481789.html?spm=a2g0s.9042311.0.0.27424c4drG7uGf
Planche à pain (1pc)
POUR USAGE PERSONNEL UNIQUEMENT - NON COMMERCIAL - PAS POUR LA REVENTE
COPYRIGHT HTEK Simulator Engineering - TOUS DROITS RÉSERVÉS
Vous ne pouvez pas vendre le modèle numérique, un dérivé ou une adaptation du modèle, ni vendre des impressions du modèle.
Paramètres d’impression 3D
Buse 0.4 Couche 0.2 - 0.12 Remplissage 75% - 100%.
Informations sur le fichier 3D
- Numéro du design: 93477
-
Format du design 3D : ZIP Détails du dossier Fermer
- Button_box_H1v1.1.zip
- Dernière mise à jour : 2021-03-26 à 16h00
- Date de publication : 2019-12-28 à 13h07
