Robot motorisé articulé sans support

XiaoYing_Video_1543058876704.gif Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
IMG_20181124_144022.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
10square.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
IMG_20181124_144243.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
IMG_20181124_144129.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
IMG_20181124_144049.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
IMG_20181124_144415.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
IMG_20181124_144309.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
IMG_20181124_144151.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
IMG_20181124_144441.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
IMG_20181124_144109.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
7.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
5Square.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
6Square.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
Instruction1Square.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
Instruction2Square.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
Instruction3Square.jpg Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D

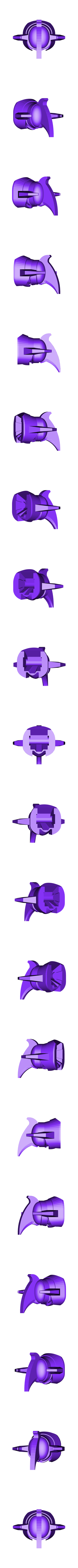

1Head1.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D

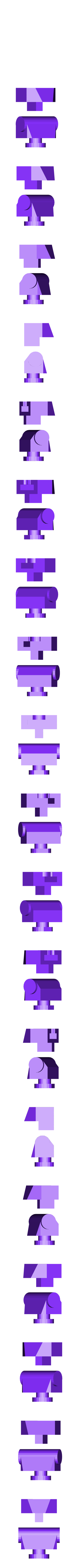

1Head2_Neck.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D

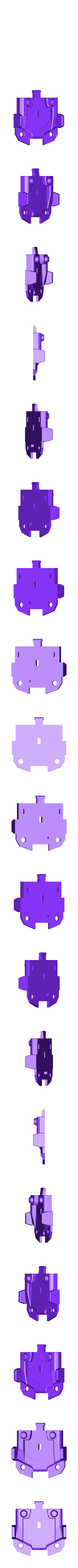

2Chest1_Top.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
2Chest2_Shouldersjoin.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
2Chest3_Middle.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
2Chest4_Front.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
2Chest5_Buttom1.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
3Waist1_Middle1.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
2Chest5_Buttom2_Balljoin.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
3Waist1_Middle2_Swiveljoin.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
3Waist1_Middle3_Balljoin.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D

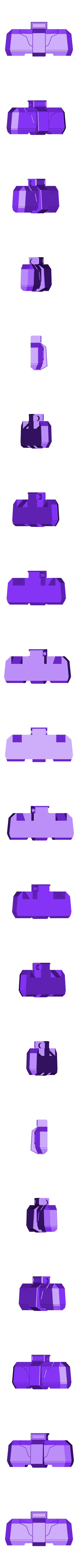

3Waist2_Front.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D

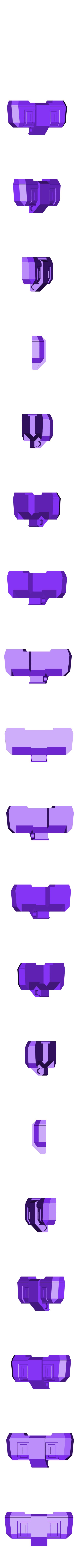

3Waist3_Back.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
3Waist4_Side.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
4Hand1_Shoulders.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
4Hand2_Arms_Top.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
4Hand4_Arm_Buttom_Left.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
4Hand3_Elbowjoin.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
4Hand4_Arm_Buttom_Right.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
4Hand5_Fist.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
5Thigh1_Top.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D

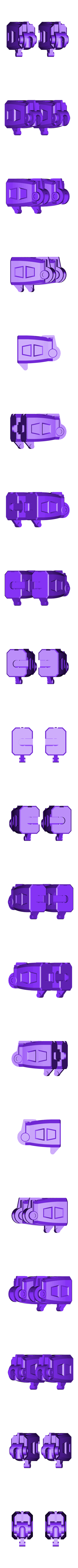

5Thigh2_Bottom.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D

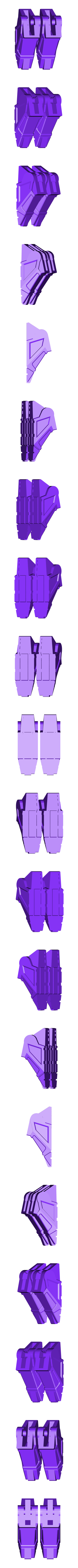

5Thigh3_Back_Dinofoot.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
5Thigh4_Kneejoin.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
6LeftFoot1_Top_(default_support).stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
6LeftFoot1_Top_(No_default_support).stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
6LeftFoot2_Anklejoin.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
6LeftFoot3_Bottom.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
6LeftFoot4_Rhinohead.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
6LeftFoot5_Rhinohorn.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
7RightFoot1_Top_(default_support).stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
7RightFoot1_Top_(No_default_support).stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
7RightFoot2_Anklejoin.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
7RightFoot3_Bottom.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
7RightFoot4_Tigerteeth.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
8Backpack1_ElephantFeet.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D

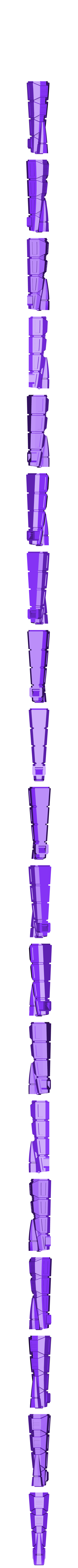

8Backpack2_DinoTail.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
9Gun.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
10Sword1.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
10Sword2_Handle.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
11Shield1_ElephantHead.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
11Shield2_ElephantNose.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
11Shield3_ElephantHorn.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
11Shield4_Handle.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D

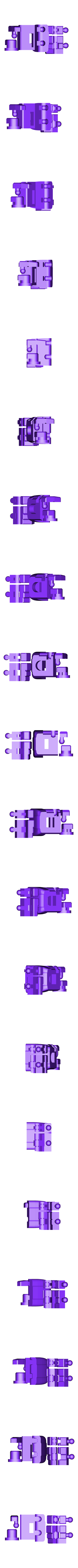

12ArticulatedFingers1_Left.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D

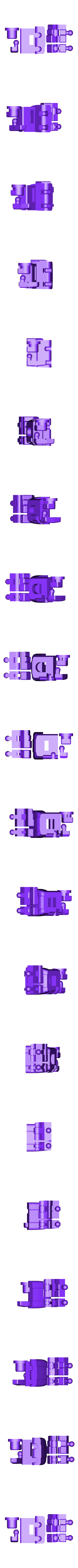

12ArticulatedFingers2_Right.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D

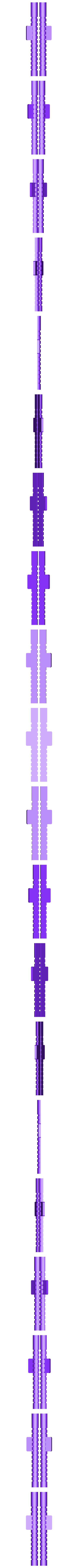

12ArticulatedFingers2_Sword_Handle.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D

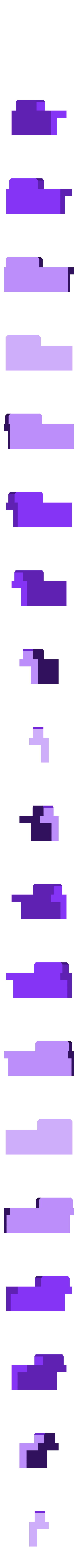

12ArticulatedFingers1_Left_ShieldGun_Handle_Adapter.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D

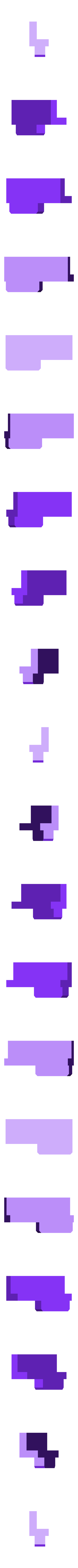

12ArticulatedFingers2_Right_ShieldGun_Handle_Adapter.stl Télécharger fichier STL gratuit Robot motorisé articulé sans support • Objet pour imprimante 3D, Toymakr3D
Make
?
Qualité de la création : 4,9/5 (8 votes)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 34,3k vues
  • 274 j'aimes
  • 393 téléchargements

Description du modèle 3D

Robot électrique entièrement articulé pas Dino Megazord, version de jeu Android. Les fichiers ont été vérifiés dans le logiciel de tranchage et fonctionnent à 100% :
Aperçu complet : https://youtu.be/VkvnZ4x56i8

-24 cm de hauteur (1:170)
-Facile à imprimer
-Pas de support
-Pas de vis
-Pièces séparées
-Facile à assembler
-La plupart des joints sont des joints à rotule, d'autres sont des joints tournants.
-Meilleure orientation d'impression pour un résultat de force maximale
-Tolérance d'espacement de 0 mm pour éviter un joint lâche (utiliser du papier de verre ou un cutter pour l'ajustement).

Les outils dont vous avez besoin :
Coupeur -coupeur
-Super Glue
-Papier sablé

CONSEIL IMPORTANT :
-Impression d'une pièce de joint à rotule en PETG et remplissage à 100 % pour une résistance maximale.
-Utiliser de la Super Glue pour serrer les joints pour une utilisation à long terme :
https://www.youtube.com/watch?v=Wuw5QdK_L88
-Pour la finition :
https://www.youtube.com/watch?v=0vgynnYzo08

Point d'articulation :

-Tête:360° de rotation, 30° vers le haut, 10° vers le bas
-Les épaules se rejoignent à la poitrine et peuvent se déplacer vers l'intérieur.
-Epaules pivotant sur 360° vers le haut et vers le bas
-Joint de poitrine, 15° vers le haut, 15° vers le bas
-Tour de taille pivotant 90° à gauche et à droite
-Coude à double articulation
-Poignet pivotant sur 360
-Raccordement des cuisses à 90° vers l'avant, 45° vers l'arrière, 90° vers l'extérieur
-Pivotant 45° sur la cuisse
-Double articulation du genou à 100° vers l'arrière
-Inclinaison de la cheville, 30° vers l'intérieur, 10° vers l'extérieur, 15° vers le haut, 30° vers le bas, 10° à gauche, 10° à droite
-Main mise à jour avec doigts articulés

Note : envoyez un courriel à toymakr3d@gmail.com si vous avez des erreurs. Merci et bon appétit

Paramètres d'impression 3D

Sample Print Setting:
Nozzle: 0.4mm
Layer: 0.1mm
Filamen: Esun PLA+
Temperature: 205°C
Speed: 40/s
Skin/top/bottom: 0.8mm
Infill: 40%

  • Format du fichier 3D : STL et ZIP
  • Dernière mise à jour : 2021/02/18 à 4h51
  • Date de publication : 2018/05/06 à 20h05

License

CC BY NC ND

Mots-clefs

Créateur

Toymakr3D Toymakr3D
Designs 55
Téléchargés 16k
Abonnés 1,1k
Message

Makes réalisés par la communauté

Robot motorisé articulé sans support, NelsonRB
Robot motorisé articulé sans support, mingshiuan
Robot motorisé articulé sans support, Roman_Martinez
Robot motorisé articulé sans support, CHARLY1990

Autres modèles 3D du même designer

Tout

Meilleures ventes de la catégorie Jeu

Ajouter un commentaire

13 commentaires

cmcclellan cmcclellan

I really want to post a pic of the one I did I weathered it added damage and added a Gundam style stand

Toymakr3D Toymakr3D

Hi JCetticon
Thx to leave the coment. Because of the disadvantages of fdm printer which its materials are easily to loose, I decided to design the joints tighter. At least you can adjust by sanding or trim it rather than loose from the begining. I have mentioned it the description about tolerances. You can email me at toymakr3d@gmail.com if you need any help. Thx

jcettison jcettison

"Easy to Assemble"--well that was a lie. The joints aren't hard to assemble. They're IMPOSSIBLE to assemble. They simply DO NOT FIT as designed, and require that you sand them down, chip away at material and, in general, ruin the print to FORCE them to fit. Great idea, great aesthetic; poor design execution. This was wasted money (unless you want to file and sand down every, single piece--of which there are many).

roadrevenge roadrevenge

Any plans to make a Dragonzord in this scale?

Kuasimoddo Kuasimoddo

Design is simply amazing. Joints....not so much.....

Toymakr3D Toymakr3D

Trim down the rounded section (uper part of the neck) leave it about half a millimeter and trim the tip slightly inward then push it into the head.

Kuasimoddo Kuasimoddo

I love the model but I'm already having a problem with joints. I trimmed down the piece that you insert the neck "hinge" into and made it fit, but I don't see any way that I'm going to be able to fit the neck into the head.......Am I missing something or is there a trick to insert and twist that makes it fit?

Toymakr3D Toymakr3D

You can trim it with cutter or sand it. @andrewD2

AndrewD2 AndrewD2

I love this model (currently printing parts). One thing I've noticed is the tolerance for the "pin" style connectors seems to be off. I have to force and force and file for those and they just don't want to go in. Any suggestions appreciated.

theguardian1988 theguardian1988

Awesome! Now, if it had been Voltron (Golion), it would've been an instant purchase for me! :)

Hugo Hugo

Fantastic creation!

Pierre Pierre

This one is really amazing!! 🤖
