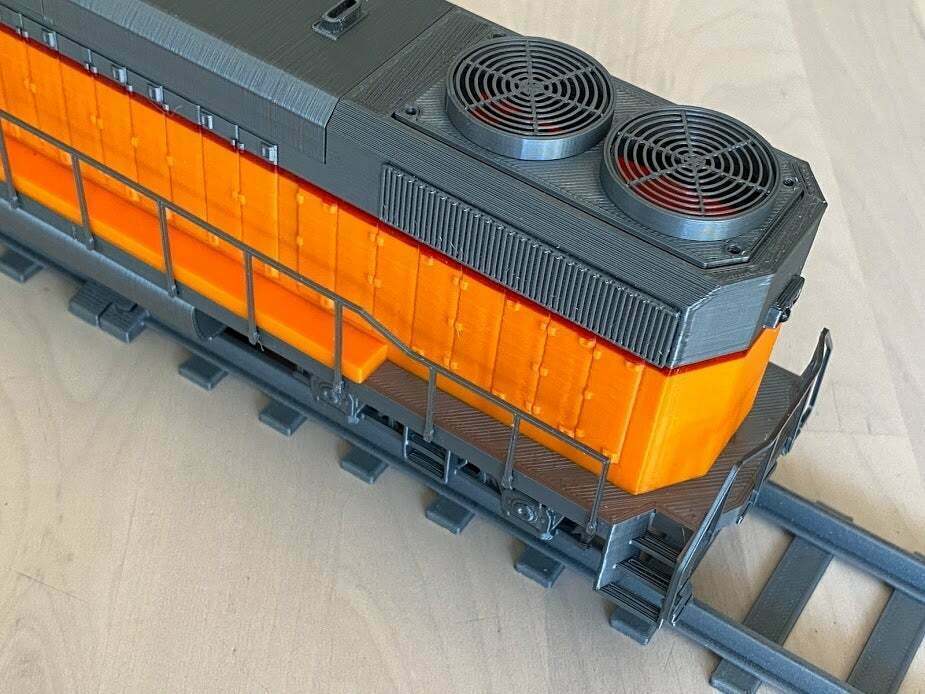

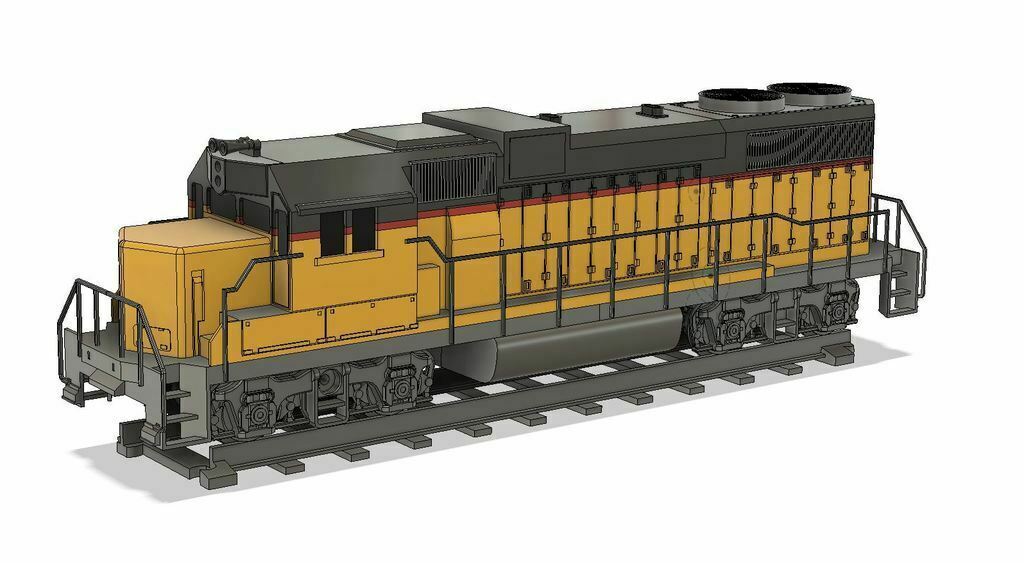

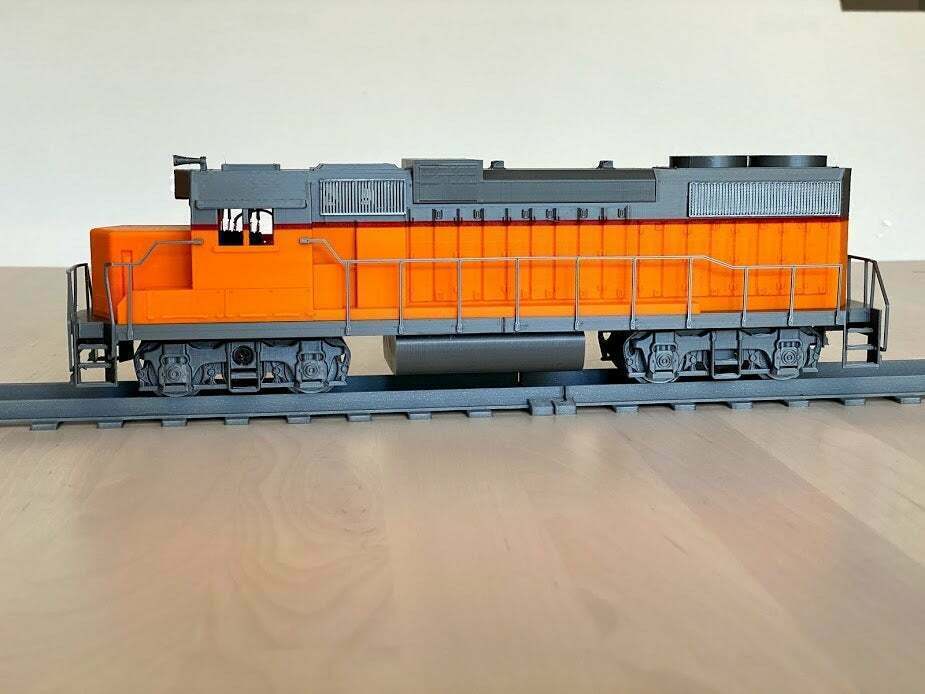

Locomotive de fret inspirée des EMD GP38/39 pour OS-Railway

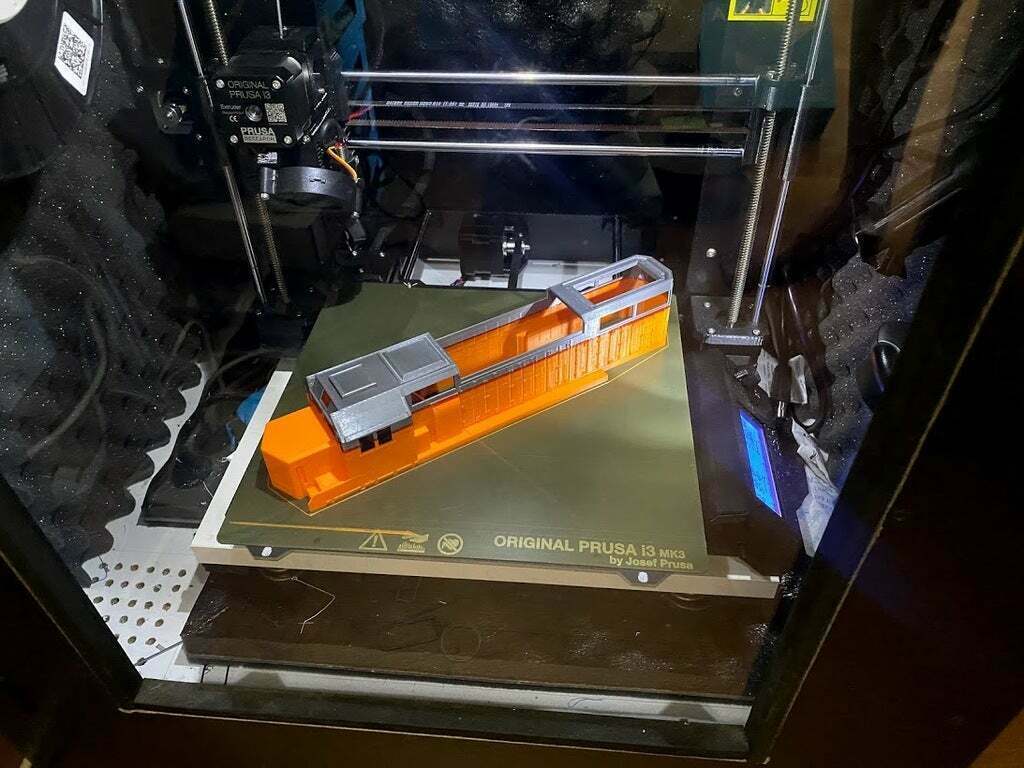

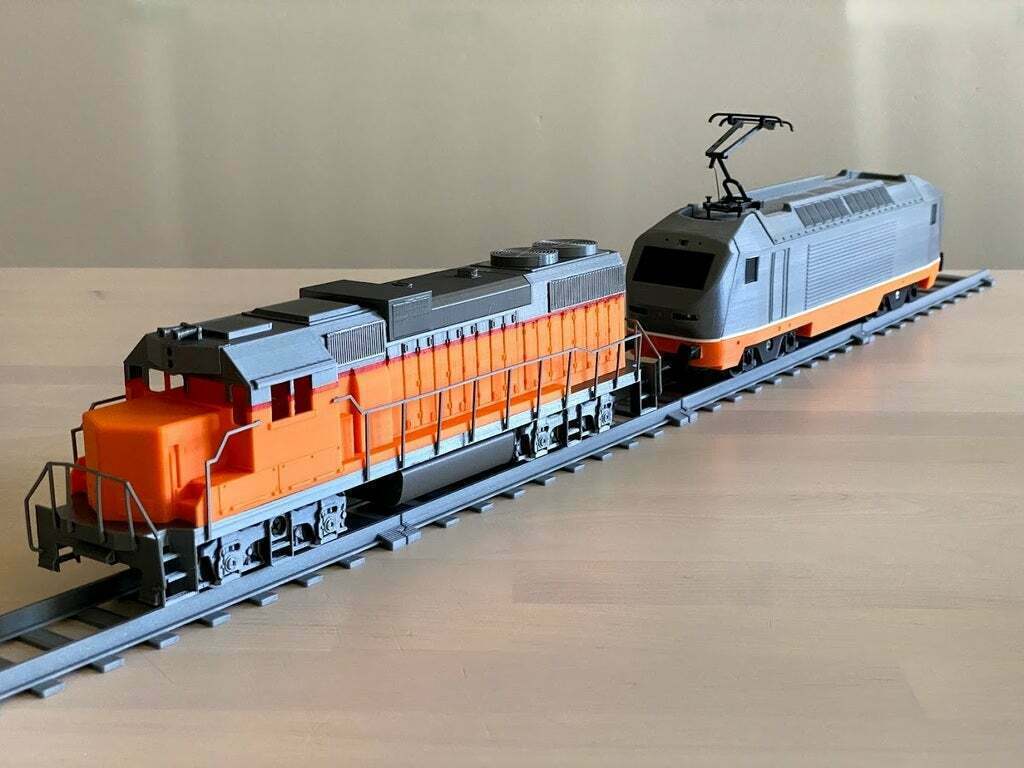

Il s'agit d'une locomotive de fret entièrement imprimée en 3D pour le projet OS-Railway.

Échelle 1:45 (échelle O, largeur de voie 32mm).

Pour en savoir plus sur le projet, cliquez ici :

http://depronized.com/2018/02/13/presenting-the-os-railway-system-fully-3d-printed-model-train-system/

Cette locomotive est équipée d'un bogie moteur amélioré capable de gérer des moteurs beaucoup plus gros que les modèles précédents. Au lieu de s'appuyer sur une boîte de vitesses externe, ce design a un rapport de 10:1 intégré, ce qui signifie que vous pouvez le faire fonctionner avec un moteur standard de taille 380 à balais ou sans balais. Le pignon a un alésage de 2,3 mm mais peut être percé jusqu'à 3 mm sans problème.

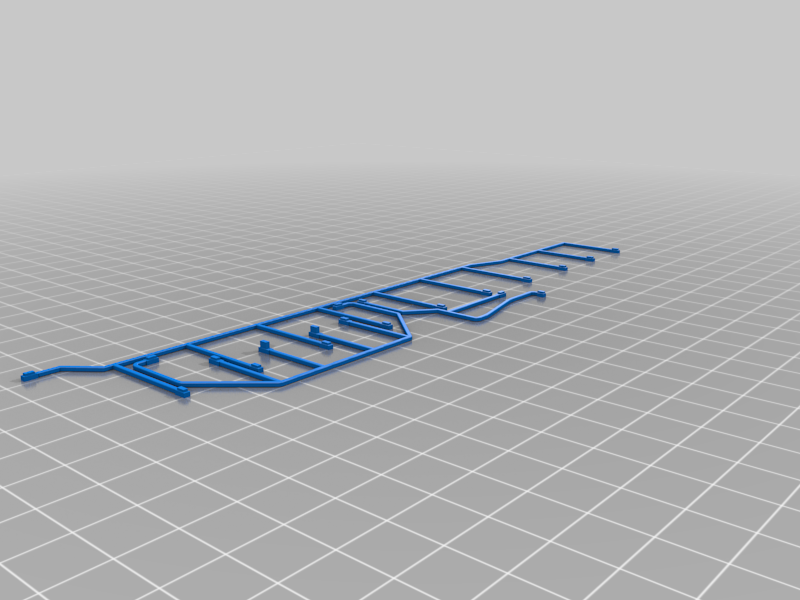

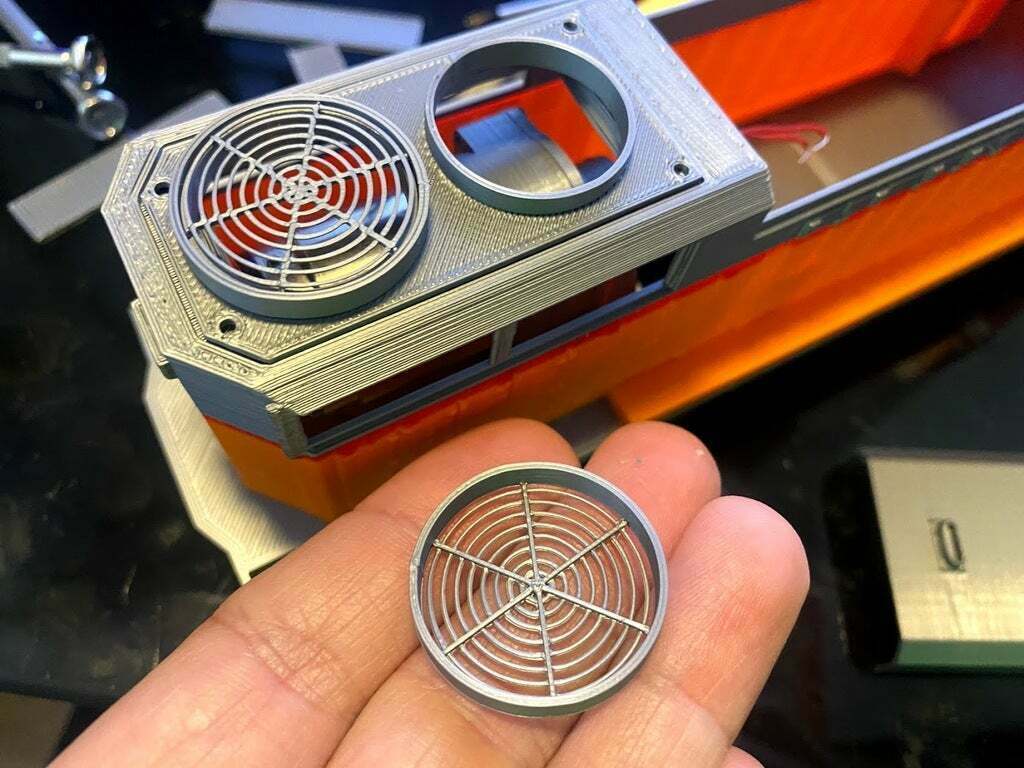

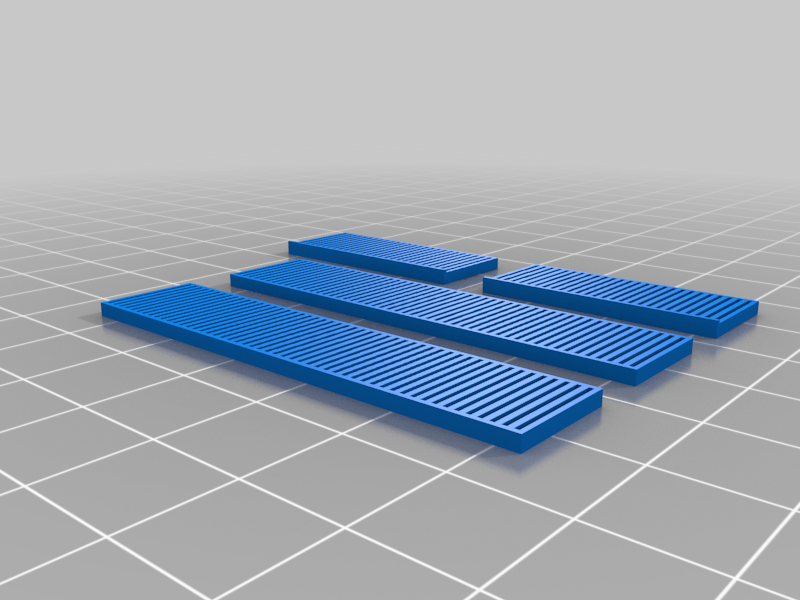

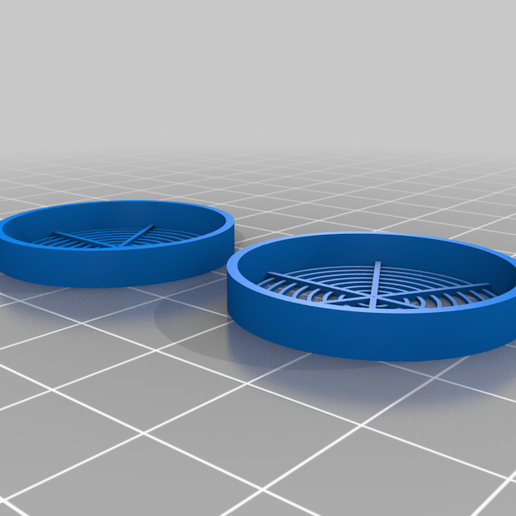

Imprimez sans support, mais assurez-vous que la fonction de pontage de détection est activée. Les barres d'appui sont conçues pour être pliées après l'impression. Je pense que vous verrez comment elles sont censées être pliées lorsque vous aurez les pièces sous les yeux. Utilisez des gouttes de colle CA pour vous assurer que la barre d'appui reste fermement attaquée.

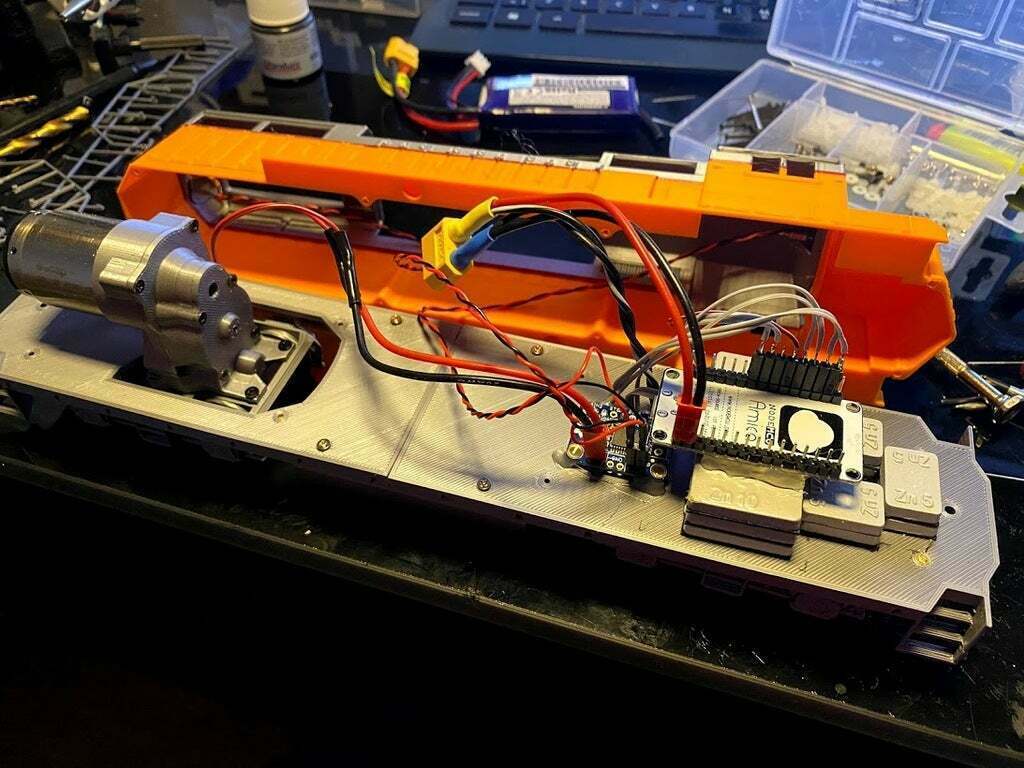

Pour l'électronique, voir la page Hectorrail 141 :

https://www.thingiverse.com/thing:2575667

Ce projet nécessite le matériel suivant :

Moteur : Moteur à courant continu de 28 mm. Cherchez sur ebay, il y a beaucoup de moteurs DC 28mm bon marché pour voitures/bateaux RC. Ils ont généralement un arbre de 2,3 mm adapté à cette boîte de vitesses. Vous pouvez également utiliser un moteur 28mm sans balais, mais vous devrez alors adapter l'électronique en conséquence. Dans ce cas, vous pouvez utiliser une sortie digitale sur le NodeMCU pour envoyer un signal de servo à un ESC RC standard.

4pcs 3mm thick 44mm long weel shafts (carbon fiber works well)

1 arbre de connexion de 3mm d'épaisseur 42mm pour rendre le bogie moteur 4wd.

2pcs 2mm ou 3mm d'épaisseur 16mm long shats pour la boîte de vitesse, soit en fibre de carbone ou en acier.

Roulements à billes 6mm OD 3mm ID 2,5mm d'épaisseur.

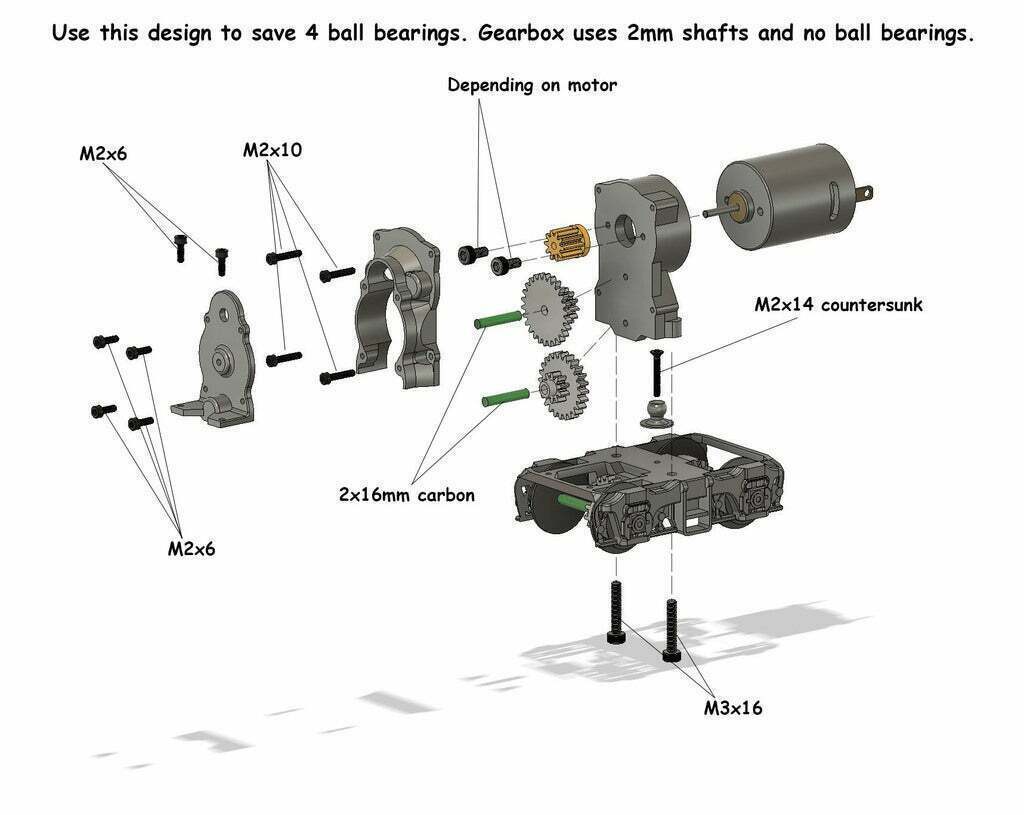

Les roulements à billes SMR63ZZ fonctionnent bien. Il en faut au moins 10 pour les bogies et 4 supplémentaires si vous voulez utiliser des roulements à billes dans la boîte de vitesses. Ceci n'est pas nécessaire car la boîte de vitesses peut être construite avec des arbres de 2mm sans roulements. Il y a deux versions de la boîte de vitesses incluse, l'une pour une utilisation avec des roulements à billes et l'autre sans.

Outre les vis indiquées dans la vue éclatée, les éléments suivants sont nécessaires :

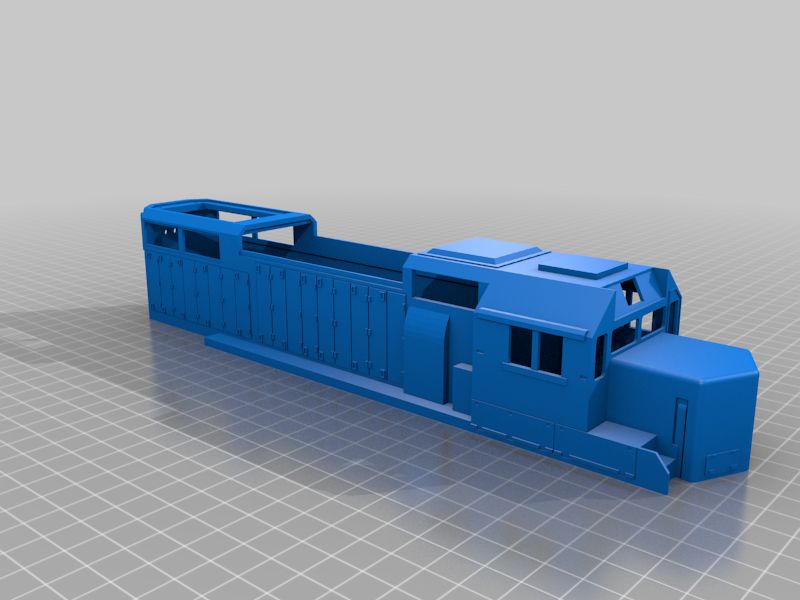

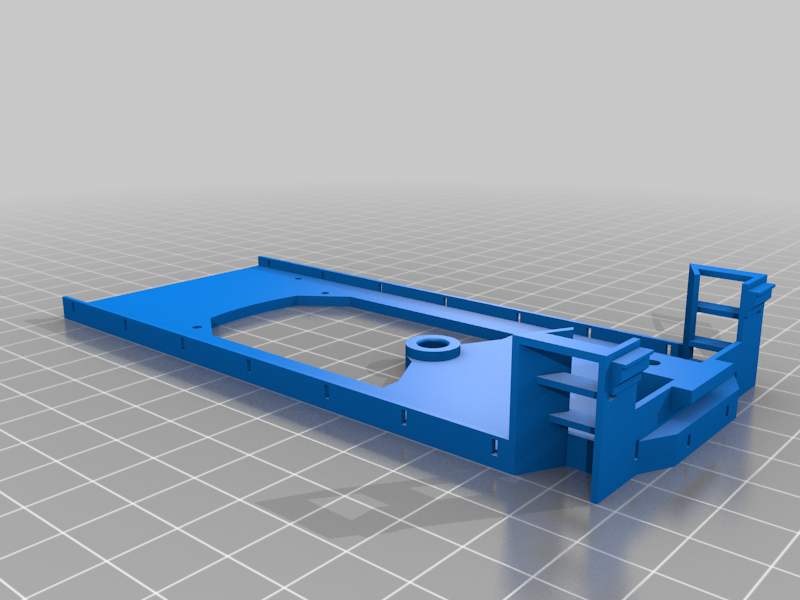

8pcs M2x16 - 25 (pour fixer le corps sur le châssis, ou vous pouvez coller.

Pour le bogie avant :

2pcs M3x12

1pcs M3x14

Utilisez des joints toriques ou de petits élastiques sur les roues motrices pour assurer une traction suffisante.

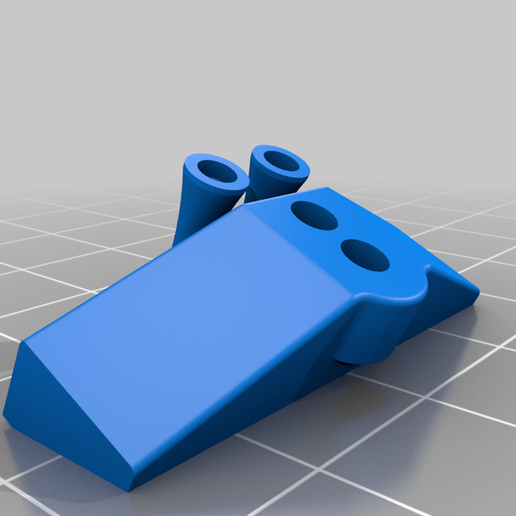

Si vous voulez des lumières, il y a des trous de 3 mm pour deux lumières à l'avant et deux à l'arrière.

Voir le schéma sur la page 141 d'Hectorrail liée ci-dessus.

Pour d'autres questions et discussions, veuillez visiter mon forum : http://depronized.com/board/

Mise à jour 2020-08-11 - ajout d'un engrenage manquant aux STL préassemblés du boogie motorisé. L'un des deux "Gear 11t wheel shaft gear" était manquant, cependant présent dans le fichier zip avec les pièces individuelles afin que vous n'ayez pas besoin de réimprimer le boogie entier.

Mise à jour 2023-02-11 Ajout d'un support moteur modifié pour un moteur de 24mm en téléchargement séparé : https://cults3d.com/fr/mod%C3%A8le-3d/gadget/24mm-motor-mount-for-os-railway-gp38

-
