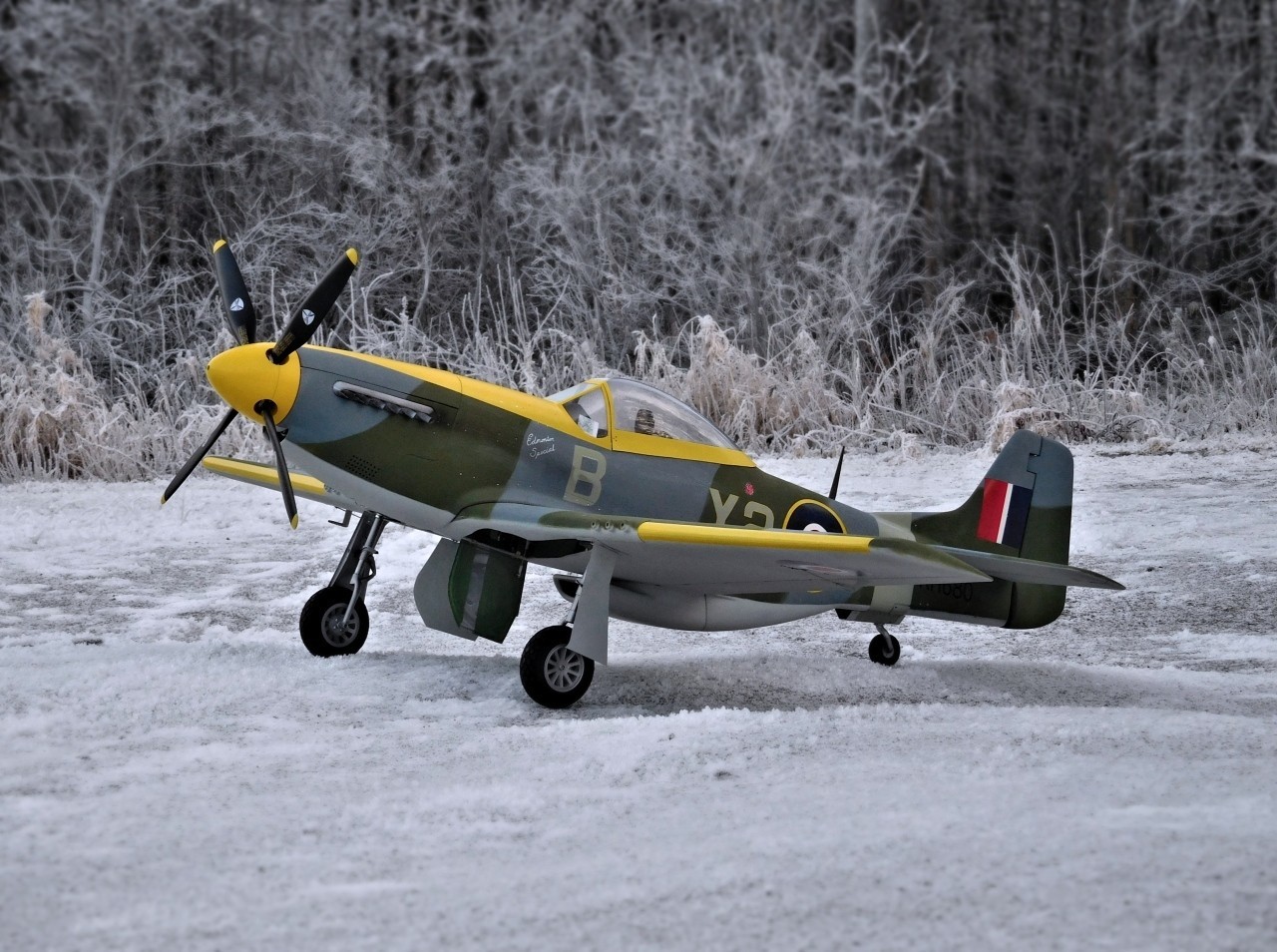

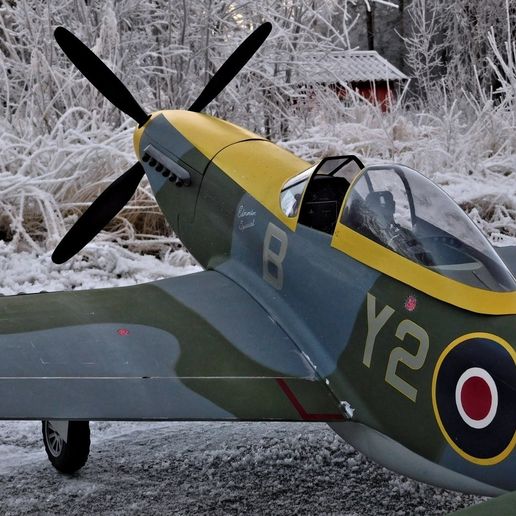

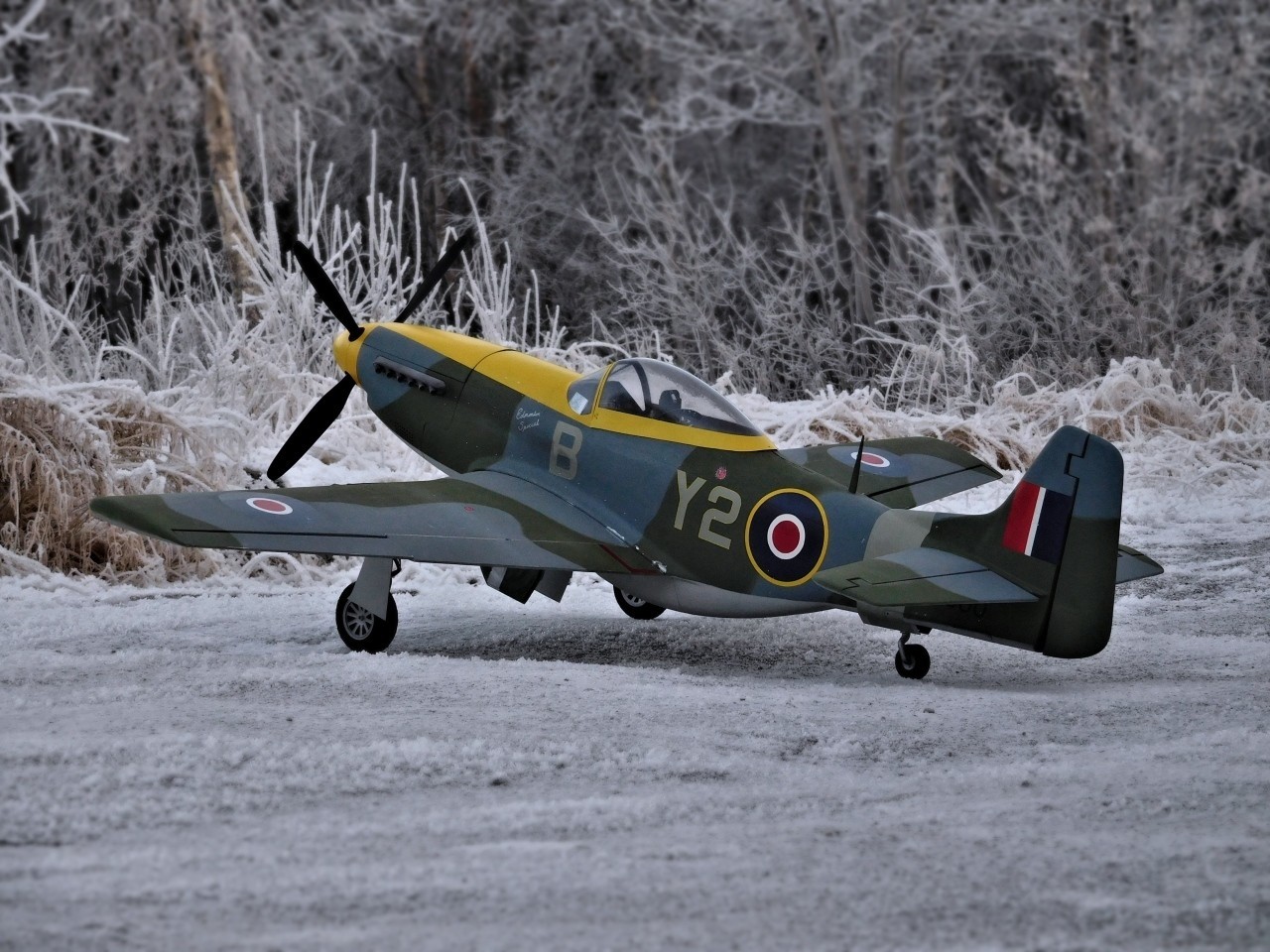

ESM P-51D Accessories

?
Calidad de creación: 5,0/5 (1 voto)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
  • 9,2k vista
  • 24 me gusta
  • 41 descargas

Descripción del modelo 3D

Cockpit:
Avionics01 - Behind-seat fuel tank with VHF and battery detail.
Seat01 - Rear seat plate.
Seat02 - Headrest backing.
Seat03 - Headrest.
Seat04 - Hook for antenna wire.
Seat05 - Seatback.
ESMinstrument01 - Instrument panel

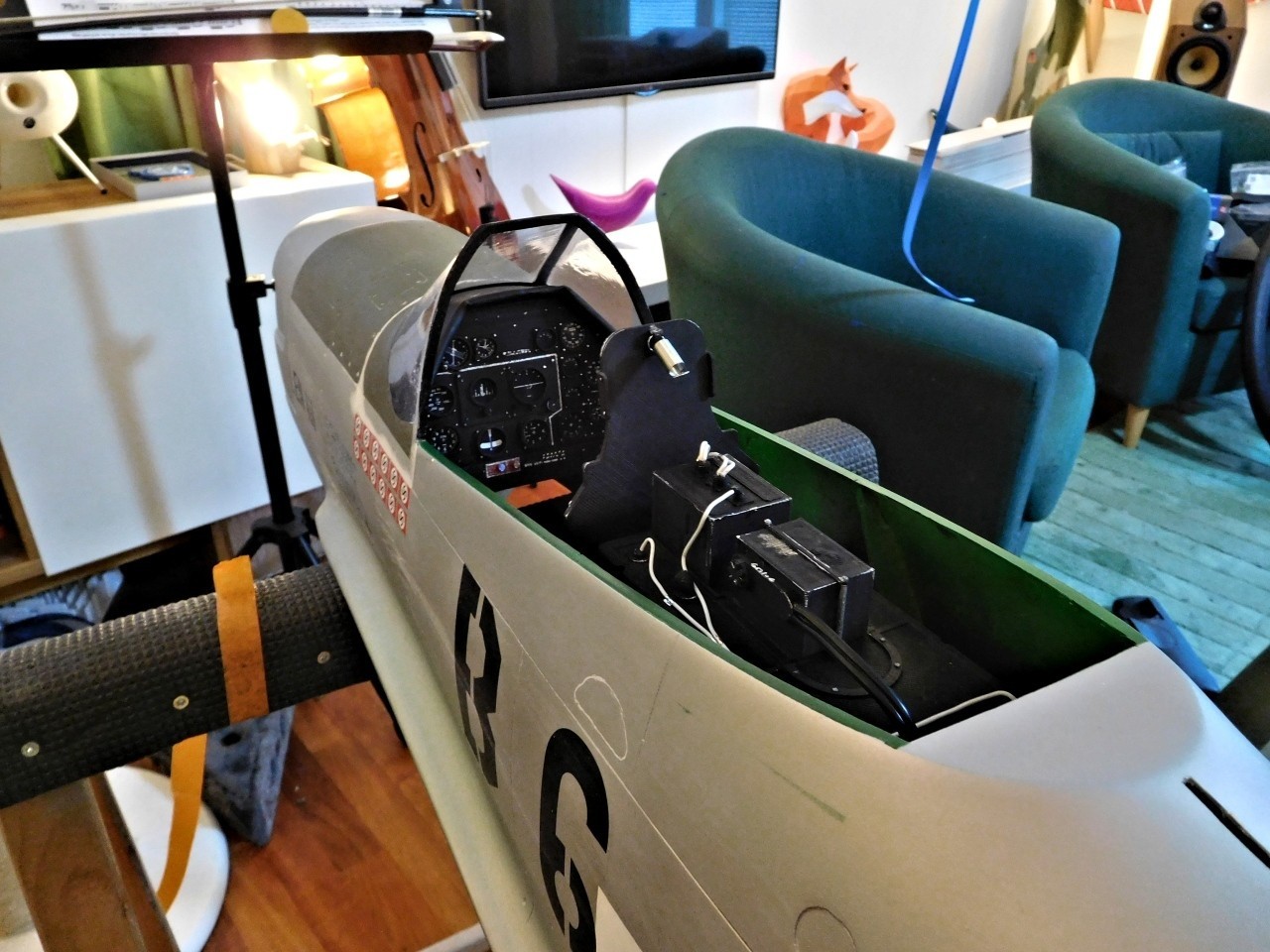

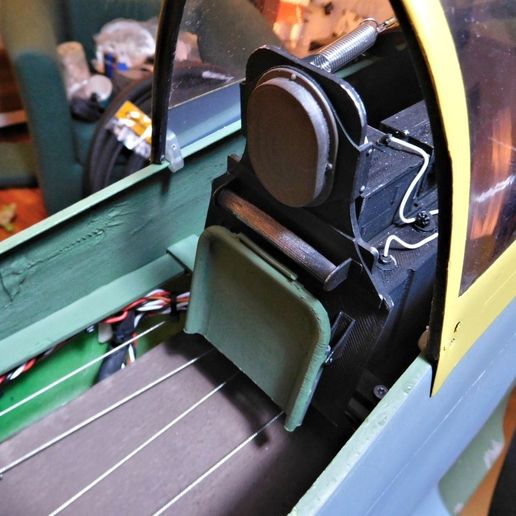

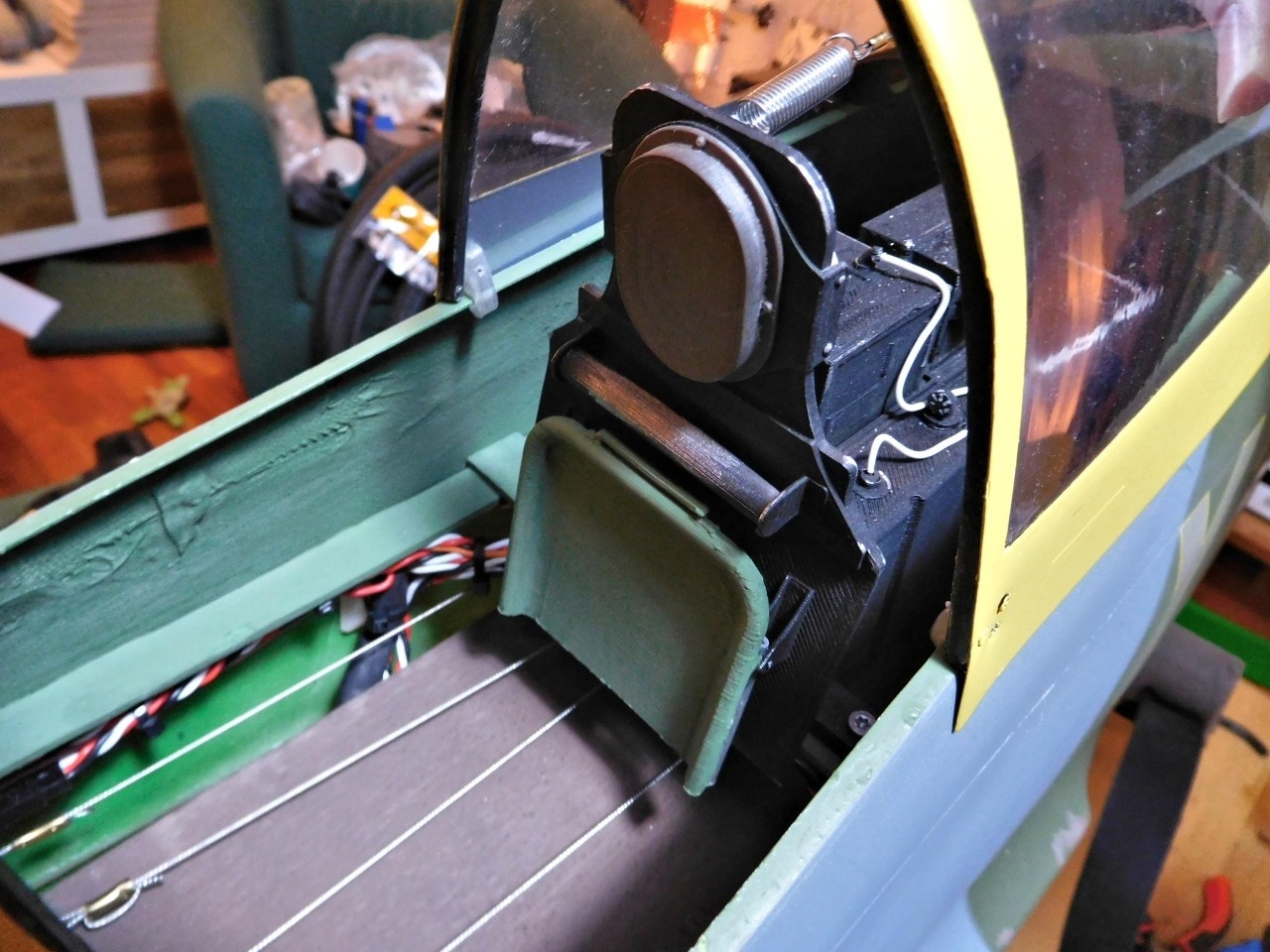

The avionics assembly is secured to the fuselage to two plywood cross members which you glue to the top of the horizontal frame already in place in the fuselage. Add wires using thin electrical wires.

The rear seat plate should be bent just below the grab handle. Use a heat gun and carefully heat from the back until it can be bent. It helps to lay it flat and hold something flat under when you bend, like a spatula. After bending and painting secure it to the avionics assembly using two self tapping screws.

The seatback should be glued to the back plate after the back plate is attached to the avionick assembly.

Attach the hook to the back of the rear seat plate and secure with a #0 countersunk screw. Then glue on the headrest backing and headrest. I recommend using a spring between the seat plate and antenna wire to avoid handling damage.

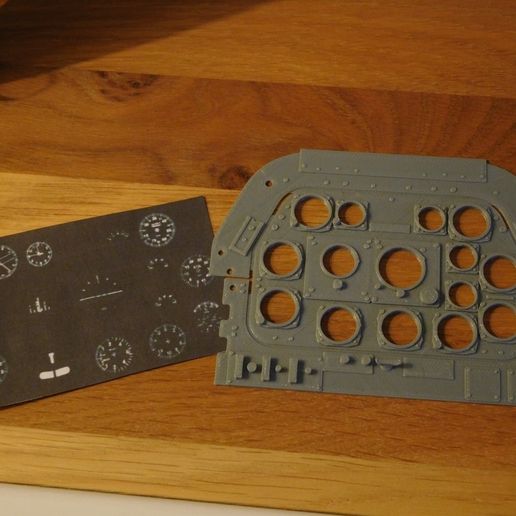

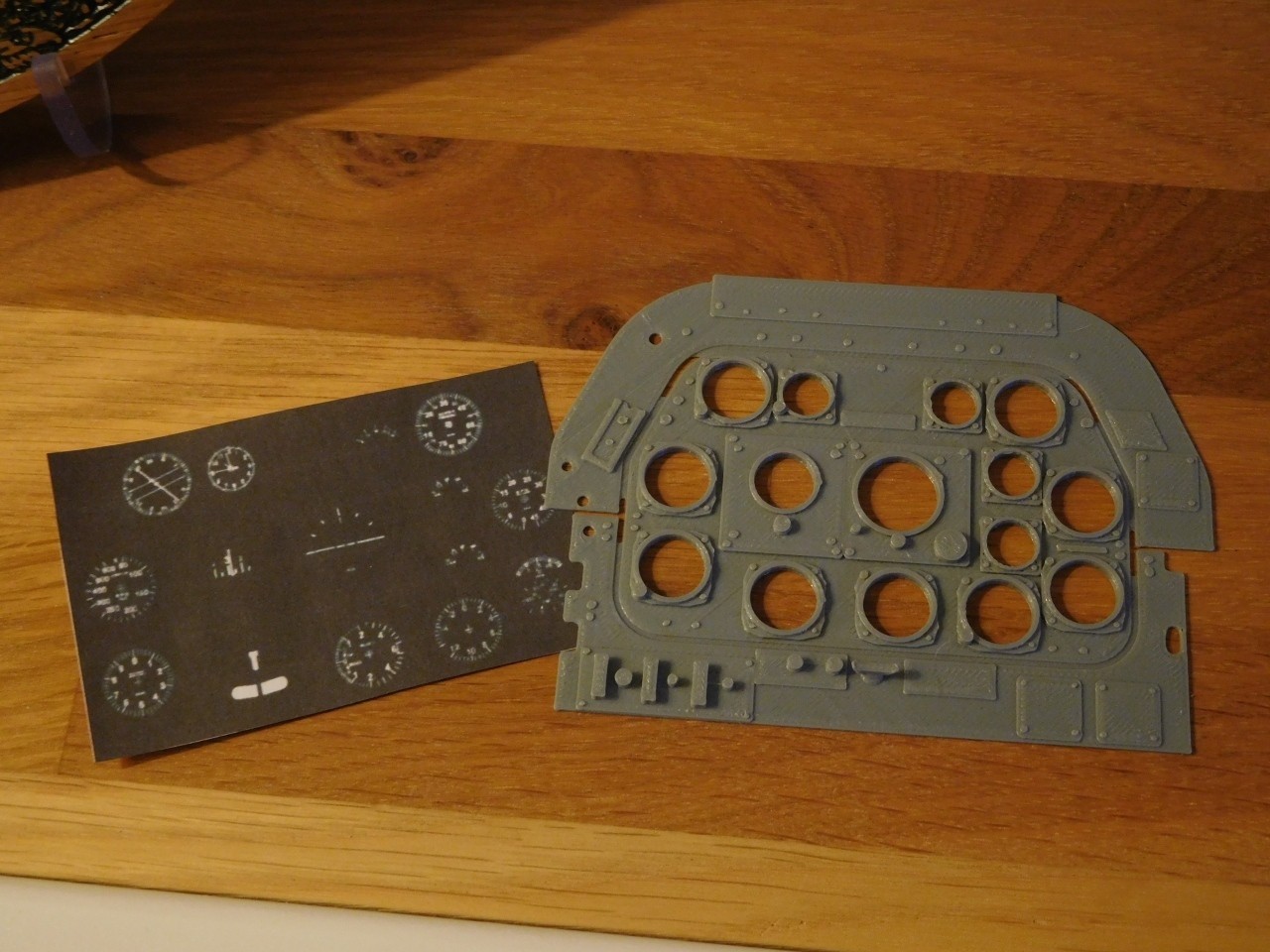

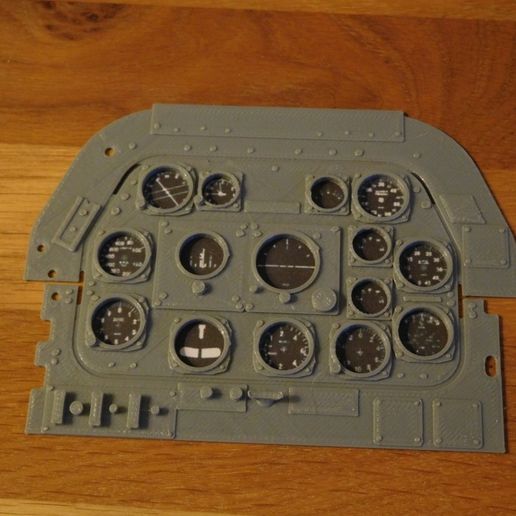

Print the jpg in ESMinstrument.zip and glue to the back of the instrument panel. The jpg should come out 83 mm wide at 300 dpi.

Aeroprop Spinner:
Spinner01 - Spinner backplate.

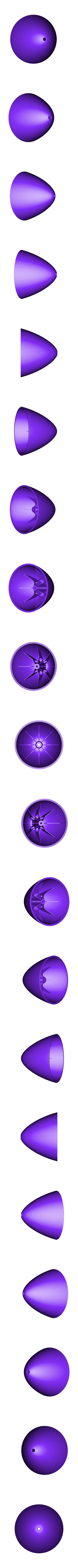

Spinner02 - Spinner cone.

10 mm center hole and 4 mm bolt hole. The head of the bolt needs to be ground down in diameter to fit the hole in the cone of the spinner. The hole needs to be this small to look scale.

Hard point:
Hardpoint01 - One complete hard point.

Glue the halves together after printing.

Exhaust stacks:
Exhaust01 - Left and right exhaust stacks.

Rear dorsal antenna:
Antenna01 - Dorsal antenna.

I recommend printing four even though you only need one to avoid overheating the plastic. Install with a screw 380 mm forward of the rudder hinge point. This is the scale position.


Parámetros de impresión 3D

Imprimo a 0,08 mm de altura de la capa para las cosas con pendientes, y a 0,2 mm de altura de la capa para cualquier cosa simple. El soporte no es necesario a menos que se mencione específicamente a continuación. Imprima las partes tal y como están orientadas cuando se abren. No hay necesidad de rotar las partes para imprimirlas.

Soportes:

Spinner01 necesita apoyo en toda la superficie trasera.

Spinner02 necesita apoyo bajo el área del agujero del tornillo central.

El escape01 necesita apoyo en todo el fondo, ya que la superficie inferior está curvada para adaptarse a la capota y la capota es más estrecha en la parte delantera, pero el motor no. Puede ser difícil de imprimir y puede necesitar una balsa.

Información sobre el 3D archive

  • Formato de diseño 3D: STL y ZIP Detalles del fichero Cerrar
    • Antenna01.STL
    • Avionics01.STL
    • EMSInstrument01.zip
    • ESMInstrument01.stl
    • Exhaust01.STL
    • Hardpoint01.STL
    • Seat01.STL
    • Seat02.STL
    • Seat03.STL
    • Seat04.STL
    • Seat05.STL
    • Spinner01.STL
    • Spinner02.STL
    • Spinner03.STL
    • Spinner04.STL
  • Última actualización: 2019/02/27 04:06
  • Fecha de publicación: 2016/11/18 17:41

Copyright

©

Palabras-clave

Creador

Norwegian inventor/designer/cat owner.

Please don't ask for original design files or parametric files.

If you ask a question about a design, ask under the design so that I can answer there.

¿Tienes algún defecto en este diseño? Advertir de una problema

Makes hechos por la comunidad

Los más vendidos de la categoría Variado


Añadir un comentario

7 comentarios

Thank you very much for these designs, I’ve printed just about everything and its great

Yes thanks a lot, the files not appears in my first download, but now I got it !!!
Very cool !!

DECLANCHE88, Check file Spinner03 and Spinner04

Bonjour,
Superbe fichier, merci pour le travail accomplit, quelle qualité !! Bravo !!
Est-il possible d'avoir le fichier du cône sans les ouvertures pour les pales s'il vous plait ?
Merci

merci ! thanks .... geeee !! it's a huge (and awsome) plane !!

Hi. The ESM Mustang is 1:6 scale. It's a flying RC scale model. :)

hi !
nice job !!
but what's the scale of your model ? ... you only talk about the instrument panel size : 83 m/m !!
To compare with my 1/48 P-51 scale kits ; their bezels panels are of 10m/m large.
Your pony seems to be a VERY large scaled plane !
