Actualización de CR10(S) a PRO

?
Calidad de creación: 4,9/5 (4 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
  • 7,7k vista
  • 16 me gusta
  • 295 descargas

Descripción del modelo 3D

Actualizar mi confiable CR10(S) a PRO

Metas que quería alcanzar:

<ul

Tabla de 32 bits (BigTree SKR v1.3)>>Tabla de 32 bits (BigTree SKR v1.3)

Implementación 2208 Trinamic Steppers

.

Hazlo seguro

<Imprimible en el volumen de impresión del CR10(s)

Las tripas son fácilmente accesibles para retocar sin necesidad de girar la máquina.

Use tanto componente original como sea posible

**Si no desea cambiar la placa base de Creality o tiene otra, también he incluido una versión de caja de baja tensión compatible con la placa Melzi.

ACTUALIZACIÓN:__ A petición, se incluye una versión MKS Gen L Version***.

Puede cosechar la caja de control original para la mayoría de los componentes. Esto le ahorra mucho trabajo de recableado. Tienes que acortar la mayoría de ellos.

Utilizo el ventilador más grande de Noctua en el que pude encajar porque tienen la mejor relación presión/ruido. Este de 120 mm es totalmente silencioso. Personalmente no necesito una protección de ventilador. Causa ruido en el ventilador y bloquea la entrada de aire y no tengo miedo de que caigan trozos de plástico. Pero para aquellos a los que les gusta, he añadido una cubierta de bajo voltaje con (sin necesidad de soporte) protección de ventilador.

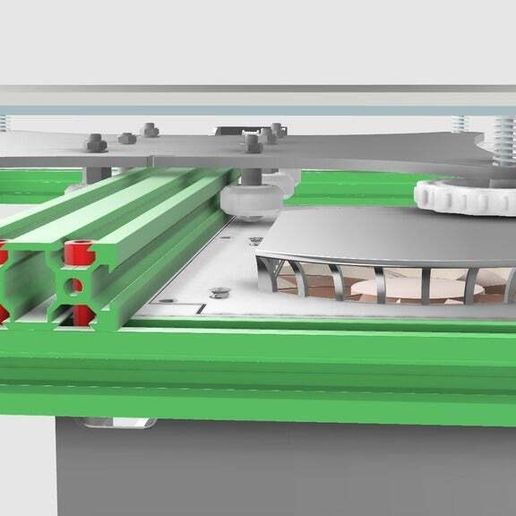

Debido a la demanda popular, agregué una cubierta de ventilador cerrada. Sólo debería caber, pero cuidado con los tornillos a nivel de la cama. No lo probé yo mismo. Consiste en dos partes que hay que pegar, la cubierta de baja tensión y la cosa del marco.*

En mi configuración utilizo un relé de estado sólido y una almohadilla térmica de silicona de 230 voltios para la cama térmica, pero eso no es necesariamente necesario. Si lo elige, la fuente de alimentación tiene tanto exceso de capacidad que no necesitará ningún tipo de refrigeración activa. Así que bajé la velocidad del ventilador de la fuente de alimentación con una resistencia.

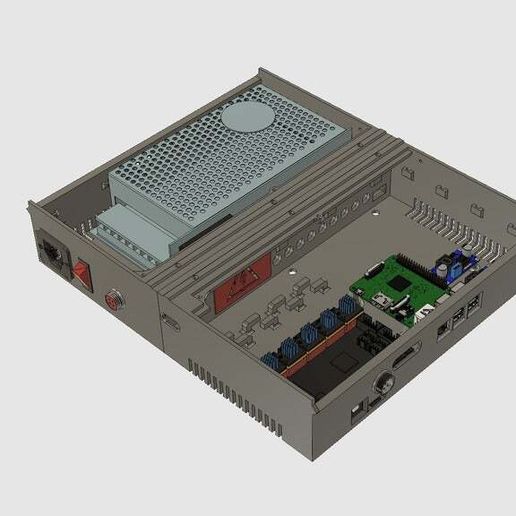

Me las arreglo para mantener todas las cosas de alto voltaje en un compartimiento separado sellado y cerrado. Esta es el área a la que no necesita acceder con mucha frecuencia, por lo que es un diseño seguro. Por diversión, incluyo letras de relleno de una capa de grosor para imprimirlo en dos colores.

Necesita enrasar la impresora a 55 mm. Incluí un pie Squash Ball que actúa como amortiguador de vibraciones. Pero puedes usar otro diseño siempre y cuando no entre en conflicto con las cajas.

En el diseño se incluyen soportes para un frambuesa Pi (Octoprint) y un par de convertidores reductores.

Para la pantalla se puede utilizar el original o un nuevo toque de fantasía que he pedido. Los casos para esto son muchos en Thingiverse.

Diviértete haciendo y si tienes algún deseo o comando por favor házmelo saber. ¿Compartir un Like if you like?

#####Último consejo: Vuelve a visitar esta página justo antes de que empieces a hacerla si así lo planeaste. Tal vez las cosas pequeñas cambian en base a la retroalimentación o a la experiencia personal. ;-)

https://youtu.be/73bqKD3OhLM

Información sobre el 3D archive

  • Formato de diseño 3D: STL Detalles del fichero Cerrar
    • Box_High_Voltage_V1.stl
    • Box_Low_Voltage_BigTree_SK3_V1.3_V1.stl
    • Box_Low_Voltage_MKS_GEN_L_V1.stl
    • Cover_High_Voltage_V1.stl
    • Cover_Low_Voltage_V1.stl
    • Cover_Low_Voltage_with_fan_protect_V1.stl
    • Fan_cover_V1.stl
    • High_voltage_letters_V1.stl
    • Low_Voltage_Cover_with_Fan_Cover_V1.stl
    • Low_voltage_cover_Melzi_board_V1.stl
    • SolidState_Cap_V1.stl
    • Squashball_Feed_V1.stl
