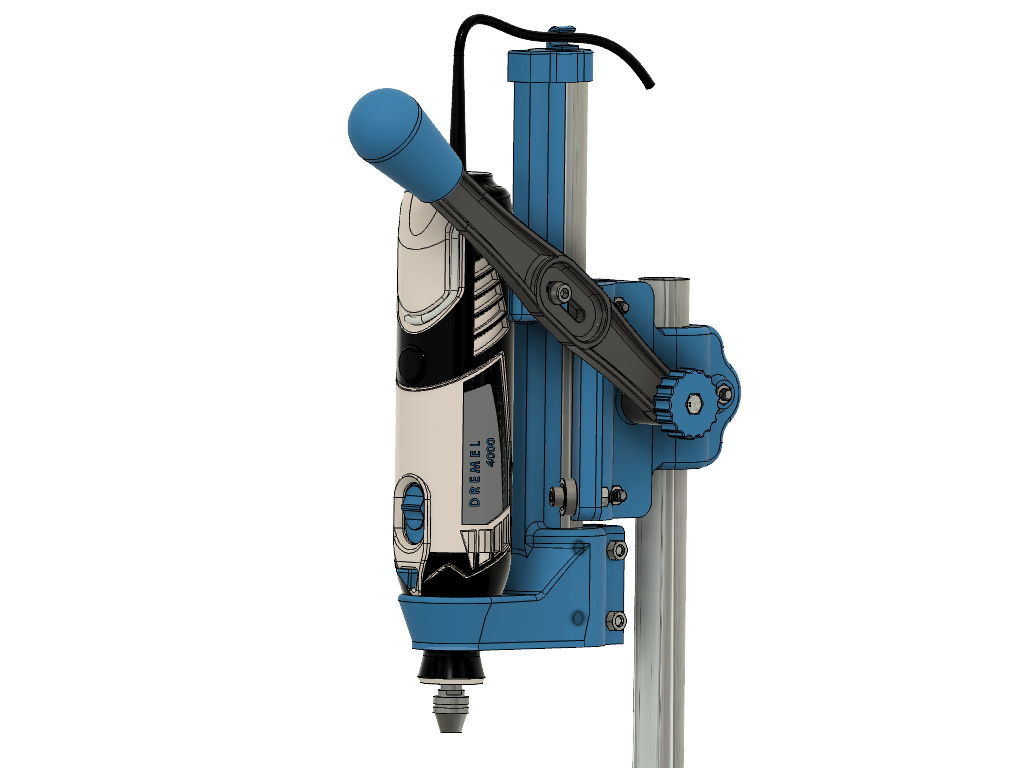

Prensa de perforación DREMEL (Muy fuerte y precisa)

?
Calidad de creación: 5,0/5 (2 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
  • 4,6k vista
  • 30 me gusta
  • 24 descargas

Descripción del modelo 3D

##Por sólo 5 euros y una bobina de filamento, puedes construirte una prensa de perforación DREMEL seria y estar MUY orgulloso del resultado!

###Usando cojinetes baratos esto es muy fácil y DIVERTIDO construir un sistema de guía vertical muy robusto y preciso.

##Características del diseño:

  • Colocación fácil y rápida de DREMEL.

  • Casi 10 cm de espacio libre para el taladro.

  • Altura ajustable

  • Perilla de bloqueo para fijar la palanca.

  • Una gran placa de tierra estable y robusta. (Necesita una impresión de 25cm X 25cm. Trabajando en una versión más pequeña de la bruja cabrá en un Ender de 22cm x 22cm3)

  • Fácil de montar, no se requieren herramientas especiales.

  • Una guía vertical simple pero muy precisa con rodamientos. 100% sin jugar.

###BOQ:

###Tube

Para el tubo de acero utilicé un tubo de acero de 22mm de espesor de 1.4mm. Es muy barato y común, así que es fácil de encontrar en tu tienda local de bricolaje. Aquí lo usan para la calefacción central.

Corta 2 piezas:

35 y 25 cm.

####Socket Hex Head

M5 X 20 (4X)

M5 X 15 (1X)

M5 X 30 (2)

####Hex head

M5 X 45 (1X)

M5 X 25 (1X)

M5 X 30 (5X)

####Otro

Tuercas M5 (13X)

Lavadoras M5 (13)

6 Cojinetes 16 X 5 X 5 (Exterior / Interior / Espesor) Ali-Express

###3D Partes impresas

Uso el PLA normal. Es muy rígido y fuerte. Asegúrate de imprimir con un mínimo de 5 capas superiores, inferiores, exteriores e interiores.

##**Las instrucciones de montaje se encuentran debajo. Diviértete con esta construcción y por favor dame gustos como apreciación de mi trabajo.

######Un último consejo. Revise esta página y descargue las últimas versiones justo antes de empezar a imprimir. Tal vez hay posibilidades en el diseño.

https://youtu.be/A6iSEkNZZyc

Información sobre el 3D archive

  • Formato de diseño 3D: STL Detalles del fichero Cerrar
    • Base_V1.stl
    • Dremel_Holder_V1.stl
    • Knob_for_lever_V1.stl
    • Lever_V2.stl
    • Lock_knob_for_Lever_V2.stl
    • Vertical_Guide_Lock_Knob_V1.stl
    • Vertical_Guide_with_bearings_V4.stl
  • Fecha de publicación: 2020/02/11 00:51
