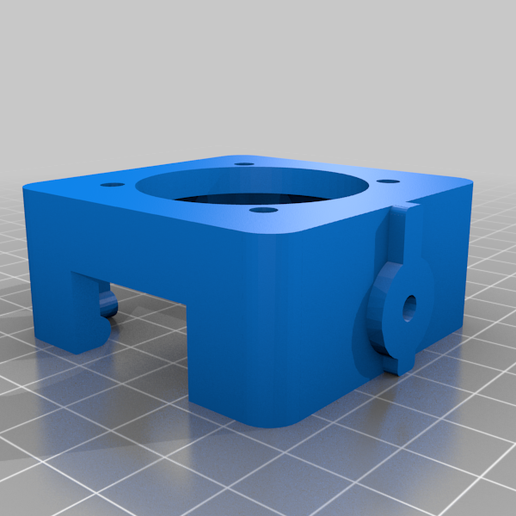

  • X_Z_motor_fan_support_V5.stl 55.0 × 57.500004000000004 × 25.0 mm
  • X_carriage_V5.stl 72.194997 × 70.0 × 161.0 mm
  • X_chain_lower_support_V5.stl 30.0 × 18.674 × 21.800003000000004 mm
  • X_chain_upper_support_V5.stl 30.0 × 28.779 × 21.799988000000013 mm
  • Y_axis_lead_holder_left_8mm_V5.stl 43.0 × 50.0 × 71.097 mm
  • Y_axis_lead_holder_right_8mm_V5.stl 43.000007 × 50.0 × 71.097 mm
  • Y_axis_right_exploded_view.stl 632.6229860000001 × 395.54498600000005 × 187.130005 mm
  • Y_carriage_bearing_V5_2x.stl 35.400024 × 49.300002 × 30.0 mm
  • Y_carriage_left_V5.stl 65.050003 × 49.297999 × 135.755997 mm
  • Y_carriage_right_V5.stl 65.150002 × 49.746003 × 135.810002 mm
  • Y_chain_lower_support_V5.stl 23.0 × 30.0 × 39.0 mm

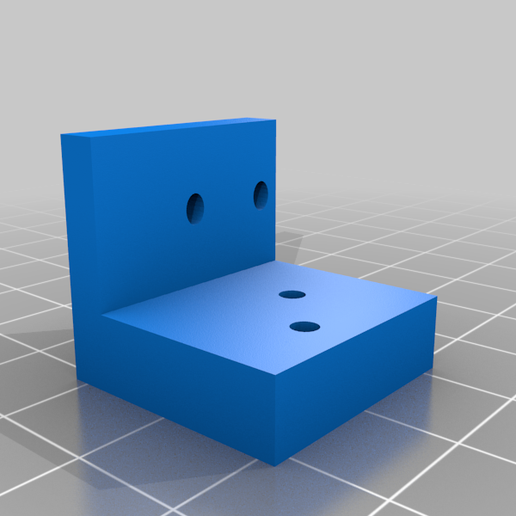

  • Y_chain_upper_support_V5.stl 23.141997999999987 × 23.0 × 21.800003000000004 mm
  • Y_endstop_support_V5.stl 15.5 × 38.70001199999999 × 4.0 mm
  • Y_motor_left_fan_support_V5.stl 55.0 × 50.0 × 5.0 mm
  • Y_motor_right_fan_support_V5.stl 55.0 × 50.0 × 5.0 mm
  • Y_motor_support_left_8mm_V5.stl 65.35799399999999 × 50.00599699999998 × 82.599998 mm
  • Y_motor_support_right_8mm_V5.stl 65.35799499999999 × 50.00599699999998 × 82.199997 mm
  • Z_X_fan_support.stl 55.0 × 57.500004000000004 × 25.0 mm
  • Z_carriage_8mm_V5.stl 70.00000200000001 × 37.99799 × 32.050003000000004 mm
  • Z_carriage_V5.2.stl 70.00000200000001 × 37.99801699999999 × 32.050003000000004 mm
  • atmega_box_bottom_V5.stl 143.25801099999998 × 42.99700899999999 × 116.00000299999999 mm
  • atmega_box_cover_V5.stl 143.22000200000002 × 48.16400199999998 × 115.989998 mm
  • atmega_box_reset_pin_V5.stl 8.0 × 8.298003999999992 × 4.500999999999998 mm
  • blower_support_V5.stl 21.77301 × 84.99598700000001 × 53.24599500000001 mm
  • clamp_arm_V5_2x.stl 7.675003000000004 × 24.067009 × 3.2999960000000073 mm
  • flexible_hose_element_V5.stl 16.0 × 16.0 × 21.33 mm
  • flexible_hose_tip_V5.stl 16.0 × 16.0 × 17.299999 mm
  • laser_support_V5.stl 52.0 × 52.00198399999999 × 80.066003 mm
  • mill_clamp_V5.2.stl 70.0 × 34.99700899999999 × 32.050003000000004 mm
  • mill_cover_V5.stl 78.246003 × 35.28299 × 31.965994999999992 mm
  • mill_lock_lever_V5_2x.stl 26.953201000000007 × 22.664604999999995 × 10.056991999999994 mm
  • mill_support_V5.2.stl 70.0 × 37.0 × 32.050003000000004 mm
  • mill_support_V5.stl 79.18000799999999 × 63.50999399999999 × 31.970992999999993 mm
  • small_motor_arm_V4_2x.stl 7.674987999999985 × 20.066985999999986 × 3.3000000000000007 mm
  • small_motor_cover_V4.stl 57.17999299999997 × 25.40600599999999 × 31.764 mm
  • small_motor_lock_lever_V4_2x.stl 26.953186000000017 × 22.664673000000022 × 10.056999000000001 mm
  • small_motor_support_V4.stl 57.179993000000024 × 47.23600799999997 × 31.903 mm

Mehr zu den Formaten
Datum der Veröffentlichung
Entwurfsnummer 245608
Autor des Designs francescangelif
francescangelif

francescangelif

Problem mit diesem Design? Ein Problem melden.

Vorlage Info

Beschreibung des 3D-Modells

Read always Updates at BOP.

Nachdem ich meine vorherige CNC auf Thingiverse veröffentlicht hatte, begann ich sie neu zu mischen (ja, eine andere noch dazu...), indem ich lineare Schienen verwendete, die heute in China ausreichend billig sind und bereits ausgiebig in meinem HCE-Drucker mit guten Ergebnissen getestet wurden.

Auf diese Weise erreichen wir mehr Achsensteifigkeit und engere Toleranzen in Bewegungen.

Bevor jemand danach fragt, werde ich sogleich auch STP-Dateien bereitstellen.

Halterungen für Laser und kleinere Motoren hinzugefügt.

Hope you'll like it.

Ich konnte das Original-BOM nicht finden, aber die benötigten Teile sollten vorhanden sein:

  • Nr. 1 Arduino Uno + Arduino CNC shield v. 3.0

  • n. 1 ATmega2560 + RAMPS 1.4

  • n. 4 Nema 17

  • n. 1 TB6660 Treiber (optional).

  • n. 1 SSR-Relais VDCin-VDC-out 20A.

  • n. 1 spindle motor OD 52mm, 200W or more, 12-24VDC

  • n. 1 Chuck Holder ER11 8mm collet

  • n. 1 spindle collets set 13 pcs

  • n. 1 power supply 12VDC min. 5A

  • n. 1 power switch

  • n. 1/2 5VDC Arduino Relaismodul(e) (optional).

  • n. 2 2040 Schienen 500mm

  • n. 2 2040 Schienen 300mm (add 8 weitere für optionale Arbeitsebene).

  • n. 2 2020 Schienen 300mm

  • n. 4 2020 Eckverschlüsse

  • n. 10 LM8UU (LM10UU für 10mm rods)

  • n. 4 square Neodimium magnets, if used Arduino Uno.

  • n. 8 bearings 608ZZ

  • n. 2 8/10mm rod 430mm

  • n. 2 8/10mm rod 320mm

  • n. 2 8/10mm rod 150mm

  • n. 2 lead screws 8mm 400mm

  • n. 1 lead screw 8mm 120mm

  • n. 4 Koppler 5/8mm

  • n. 3 Hall-Effekt-Sensoren für Endstops (optional).

  • n. 3 8x3mm runde Neodimium-Magnete, falls verwendet Hallsensoren.

  • n. 1 Zentrifugalgebläse 50mm

  • n. 2 Transmission Chains 10 x 15mm

  • Schrauben 3mm, 4mm, 5mm, Muttern, brass knurled nuts, as needed.

  • Lithiumfett

  • Silikon oder Nähmaschinenöl

Entschuldigung für Unannehmlichkeiten...
