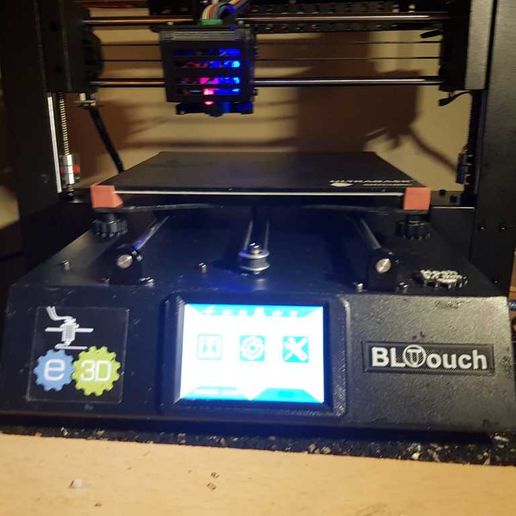

Anycubic Firmware mit BLTouch

Firmware für Anycubic I3 MEGA / Anycubic MEGA S mit einem BL-Touch Sensor

Video: https://youtu.be/wlUfFMJELhs

Funktioniert nur mit TMC 22XX durch Drehen in Richtung der Originaltreiber.

Basiert dankenswerterweise auf derhopps 1.1.9 Marlin-repo mit seinen bemerkenswerten Bemühungen, den Anycubic i3 Mega TFT Bildschirm zum Laufen zu bringen.

https://github.com/derhopp/Marlin-with-Anycubic-i3-Mega-TFT

Vielen Dank an David Ramiro für seine harte Arbeit bei der Beseitigung der letzten Bugs.

https://www.thingiverse.com/thing:3249319

Der Download erfolgt auf eigene Gefahr und die Nutzung der Objekte auf eigene Verantwortung.

Die Entwicklung ist noch im Gange.

Für die Installation der Firmware verwenden Sie CURA und senden dann den G-Code M500, um das EEprom zu speichern.

Für die Verkabelung sehen Sie sich die PDF-Datei bei den Downloads an

Weitere Informationen finden Sie unter dem folgenden Link:

https://www.thingiverse.com/thing:3249319.

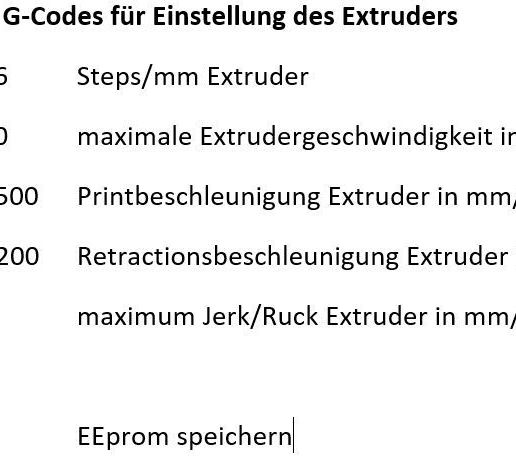

Sie müssen Ihr eigenes PID-Tuning für Heizbett und Hotend durchführen und auch Ihre E-Steps ändern.

Ihre Z-Endanschläge müssen etwas unterhalb des Heizbetts liegen.

TIPP für die Nivellierung: Prüfen Sie, ob die gegenüberliegenden Ecken Ihres Heizbettes auf gleicher Höhe sind.

Sie können die Bettnivellierung über das Spezialmenü im Display durchführen oder den G-Code senden:

G28


G29


Speichern Sie es mit M500.

Fügen Sie dies hinter G28 in Ihrem Startcode ein:

   M501 ; EEprom laden


   M420 S1 ;Kompensation mit aktuellem Gitter/Mesh aktivieren


   G1 Z1

Der aktuelle Z-Probe Offset ist x-2mm y-20mm Z-1mm.

Passen Sie die Variable "Z.Probe offset" an Ihre eigenen Bedürfnisse an. (min -25 max +25)

Verwenden Sie M851 X-2 Y-20 Z-1.0 und speichern Sie dann mit M500.

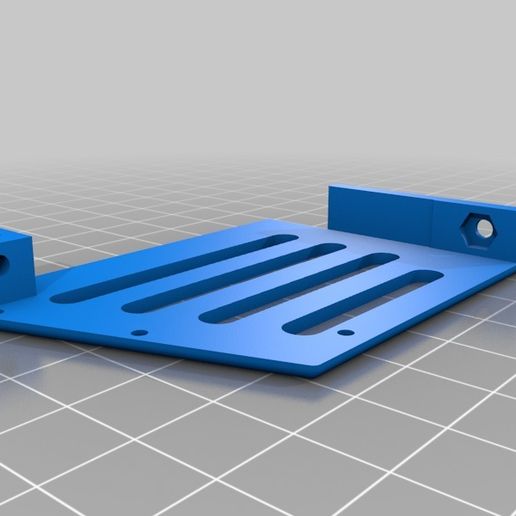

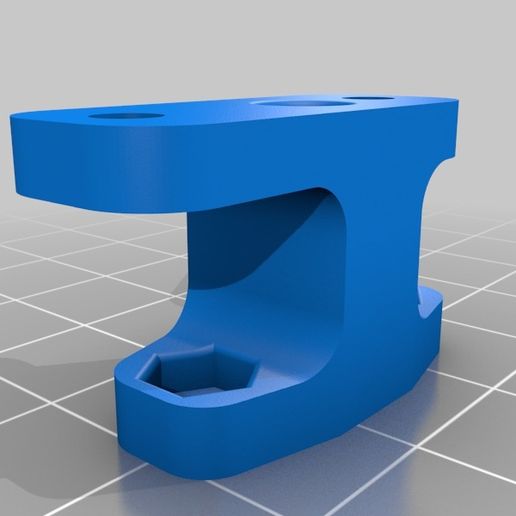

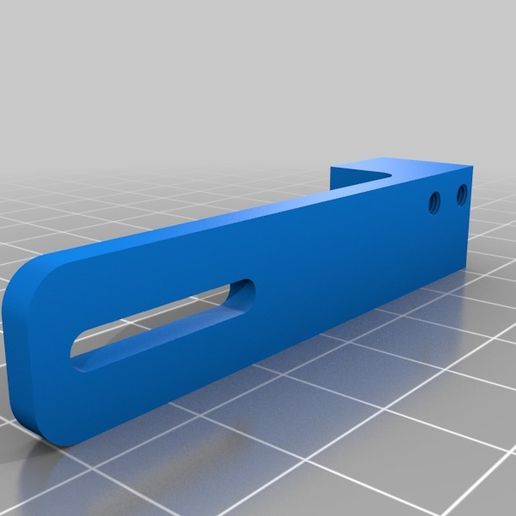

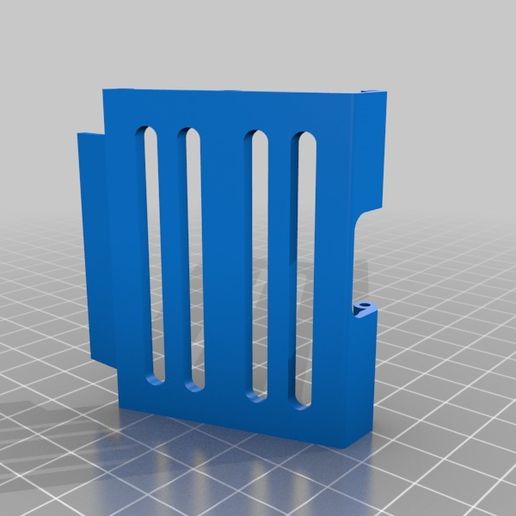

Die STL`s sind für ein E3DV6 Hotend, 50/15 Radiallüfter und Hotend-Lüfter auf der rechten Seite ausgelegt. Wenn Sie das originale Hotend haben, verwenden Sie diese Halterung:

https://www.thingiverse.com/thing:2824005

Verwenden Sie die Unterlegscheibe, um die Höhe des Sensors einzustellen.

MODS:

Aktivieren Sie den Wiederholungstest der M48-Sonde.

Verwendung: G28

                G1 Z10


                M48 X100 Y100

(Bevorzugen Sie den originalen BLTouch von ANTCLABS. Die Klone sind Mist)

Höhere Frequenz für den Lüfter (damit er bei niedriger Leistung leiser ist).

Die Firmware funktioniert nicht? hier anzeigen:

https://github.com/MNieddu91/Marlin-AI3M-BLTouch/wiki/Changes-for-Trigorilla-1.1?fbclid=IwAR26J8BOcD-05X4U3Iy45CItSycAyKjufDywEGDUMBB53zSz0mb03sdcj60

---

Michelix 1.1.hex 1 touch, Y-Xoffset auf -1 gesetzt, Probe offset ist X-3 Y-23 Z-1,06, mesh points besser gesetzt, Ymax auf 223mm gesetzt, E Steps auf 426 Steps/mm gesetzt, E-acceleration auf 1000mm/s² gesetzt

Michelix 1.4.hex Neue Version verwendet die Version 1.4.4 von David Ramiros

Michelix 1.4.3.hex verringerte die Baudrate auf 115200

Alle sind für TMC2208 in der Richtung der ursprünglichen Treiber.

---

DEUTSCH:

Firmware für Anycubic I3 MEGA / Anycubic MEGA S mit einem BL-Touchsensor

Funktioniert mit TMC 22XX in Drehrichtung der Originaltreiber (gedrehte Stecker oder TMC2208 V2.0).

Dankbar für den 1.1.9 Marlin-Repo derhopp mit seinen bemerkenswerten Bemühungen, den Anycubic i3 Mega TFT-Bildschirm zum Laufen zu bringen.

https://github.com/derhopp/Marlin-with-Anycubic-i3-Mega-TFT.

Vielen Dank an David Ramiro für seine harte Arbeit um die letzten Fehler aus der Firmware zu tilgen.

https://www.thingiverse.com/thing:3249319

Sie laden auf eigene Gefahr herunter und verwenden die Objekte auf eigene Verantwortung.

Die Entwicklung ist noch nicht abgeschlossen.

Verwenden Sie zur Firmware-Installation CURA und senden Sie dann den G-Code M500, um die Firmware in den EEprom zu speichern.

Für die Drahtverbindung schauen Sie sich die PDF-Datei bei den Downloads an.

Weitere Informationen finden Sie unter folgendem Link:

https://www.thingiverse.com/thing:3249319.

Sie müssen Ihr eigenes PID-Tuning für Heatbed und Hotend vornehmen und auch Ihre E-Steps ändern.

Ihre Z-Endstops müssen sich etwas unter dem Wärmebett befinden.

TIPP für das Nivellieren: Überprüfen Sie, ob die gegenüberliegenden Ecken Ihres Wärmebettes die gleiche Höhe haben.

Sie können die Bettnivellierung über das Spezialmenü in der Anzeige vornehmen oder den G-Code senden:

G28

G29

Speichern Sie es mit M500.

Fügen Sie dies hinter G28 in Ihrem Startcode hinzu:

M501; laden Sie EEprom

M420 S1; Kompensation mit aktuellem Gitter / Netz aktivieren

G1 Z1

Der aktuelle Versatz der Z-Probe beträgt x-2mm y-20mm Z-1mm.

Passen Sie Ihre Variable "Z.Probe Offset" an Ihre eigenen Bedürfnisse an. (min -25 max +25)

Verwenden Sie M851 X-2 Y-20 Z-1.0 und speichern Sie dann mit M500.

Die STLs sind für einen E3DV6 Hotend, 50/15 Radialfan und einen Hotend-Lüfter auf der rechten Seite konzipiert. Wenn Sie das originale Hotend haben, benutzen Sie diese Montierung:

https://www.thingiverse.com/thing:2824005

Verwenden Sie eine Unterlegscheibe, um die Höhe des Sensors einzustellen.

MODIFIKATIONEN:

M48-Probe-Test Befehl zugefügt.

Verwendung:

G28

G1 Z10

M48 X100 Y100

(Bevorzugen Sie orginal BLTouch von ANTCLABS. Die Klone sind Scheiße)

Höhere Frequenz für Lüfter (so wird er bei niedriger Leistung leiser).

Bei Problemen könnte es an einer anderen Board-Version liegen siehe hier:

https://github.com/MNieddu91/Marlin-AI3M-BLTouch/wiki/Changes-for-Trigorilla-1.1?fbclid=IwAR26J8BOcD-05X4U3Iy45CItSycAyKjufDywEGDUMBB53zSz0mb03sdcj60.

---

Michelix 1.1.hex 1 Touch, Y-Xoffset auf -1 gesetzt, Sondenversatz ist X-3 Y-23 Z-1,06, Netzpunkte besser eingestellt, Ymax auf 223 mm eingestellt, E Schritte auf 426 Schritte / mm, E-Beschleunigung auf 1000 mm / s² eingestellt

Michelix 1.4.hex Neue Version nach David Ramiros's 1.4.4 Version

Michelix 1.4.4.hex Baudrate auf 115200 gesetzt

Alle sind für TMC2208 in der ursprünglichen Ausrichtung der Motoren.

-
