Raketenflossen-Fasenlehre

Dies ist eine Schablone zum Abschrägen von Raketenflossen für Raketen mittlerer und hoher Leistung. Primär für einen BOSCH RA1181 Oberfrästisch konzipiert; kann auch für andere Oberfrästische nützlich sein.

Die Spannvorrichtung besteht aus drei Komponenten.

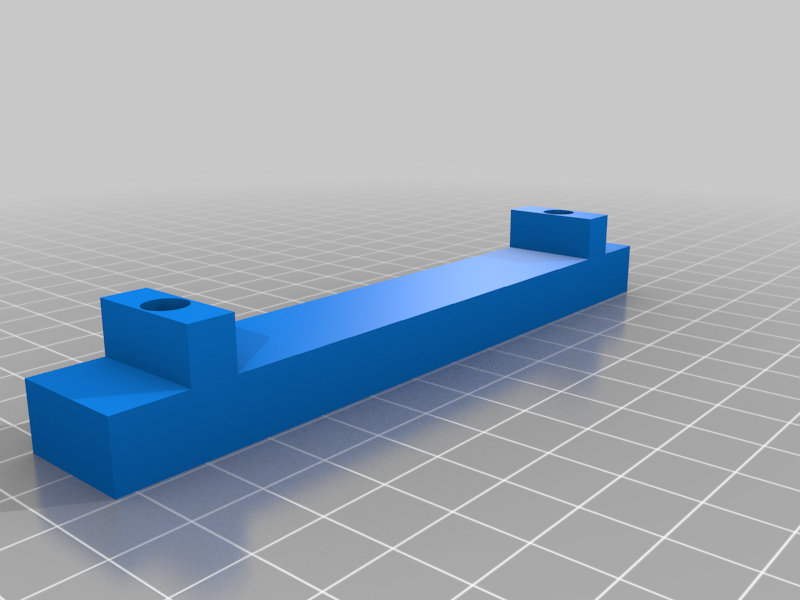

• Die Strebe, die aus zwei Teilen besteht

  • Oberes "Federbrett".
  • Der Schieber sitzt in der Nut des Oberfrästisches

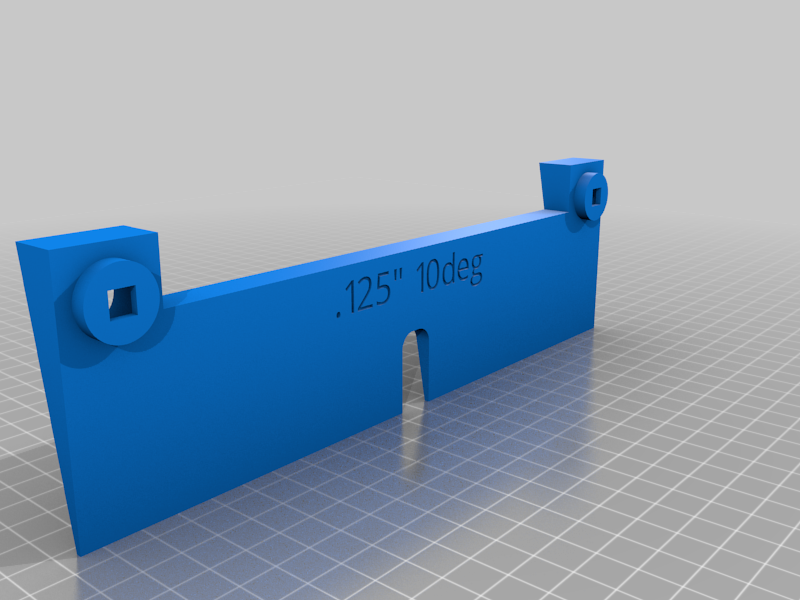

• Die 10-Grad-Passplatte für den Anschlag

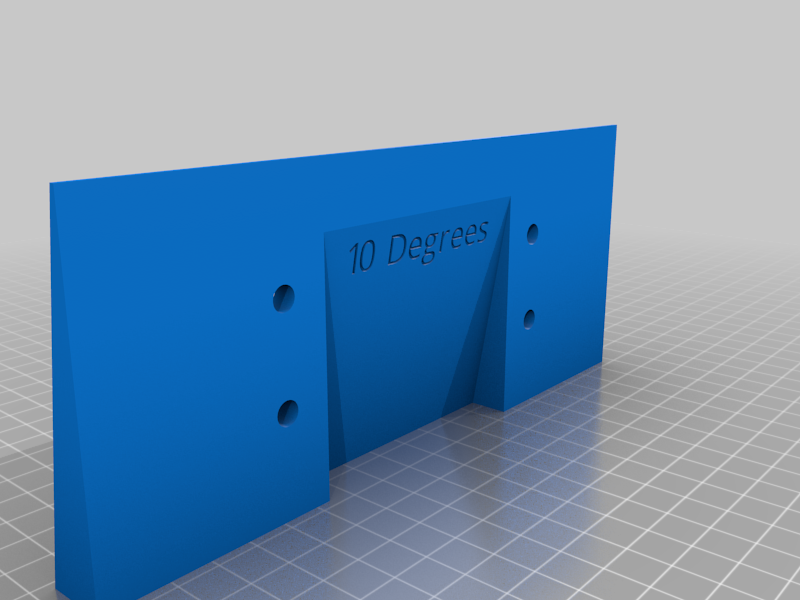

• Die 10-Grad-Abstützplatte

Für den Zusammenbau wird folgendes benötigt:

• Vier Messingeinsätze #8-32

• Zwei #8-32 5/8" Innensechskant-Schrauben

• Zwei #8-32 1/2" Innensechskant-Schrauben

• Lötkolben mit Einsatzspitzen

Der Druck kann mit Standard-PLA unter Verwendung der Standardeinstellungen durchgeführt werden. Die Anschlagscheibe sollte mit dem Text nach oben gerichtet sein. Die Klammerplatte sollte ebenfalls nach oben gerichtet sein und für beste Ergebnisse sollten Sie eine Platte auf Stützen verwenden.

Die Montage ist einfach.

Montieren Sie zunächst die Strebenstirnplatte.

• Legen Sie die Strebenstirnplatte zunächst flach auf eine Unterlage, so dass der Text nach oben zeigt.

• Setzen Sie die Messingeinsätze mit dem erhitzten Lötkolben in die vier Löcher ein und achten Sie darauf, dass jeder Einsatz bündig ist.

Sobald die Einsätze abgekühlt sind, montieren Sie den Strebenaufsatz.

• Schrauben Sie die Frontplatte auf die obere Strebe, wobei das dickste Ende mit der Unterseite der oberen Strebe bündig sein muss.

• Verwenden Sie für die oberen beiden Löcher die 1/2"-Schrauben.

• Für die unteren beiden Löcher verwenden Sie die 5/8"-Bolzen.

Als nächstes wird der Strebenschieber an der oberen Strebe befestigt.

• Nimm zwei der Knöpfe von einem Federbrett für den Oberfrästisch und entferne sie vom Federbrett.

• Führen Sie die Schrauben der Knöpfe durch den Schieber der Strebe und setzen Sie den Schieber in die Schienen der oberen Strebe.

• Schrauben Sie die Knöpfe auf die Bolzen.

Befestigen Sie zum Schluss die Ausgleichsplatte am Anschlag.

• Entfernen Sie den Anschlag vom Tisch.

• Lösen Sie die beiden inneren Schrauben, mit denen die Planscheibe am Anschlag befestigt ist.

• Befestigen Sie die Unterlegplatte mit den Schrauben an der Planscheibe.

  • Die Kante mit der Bitkerbe sollte mit der Unterseite des Anschlags bündig sein.

• Montieren Sie den Anschlag wieder auf den Oberfrästisch.

Der Oberfrästisch wird wie folgt eingerichtet:

• Stellen Sie den Anschlag so ein, dass die Vorderkante des Anschlags, nicht die der Unterlegplatte, direkt hinter der 0"-Messmarke liegt.

• Installieren Sie die Strebe wie ein Federbrett an den mittleren Befestigungspunkten der Feder.

Als Bohrer verwende ich einen bündig sitzenden Oberfräsbohrer.

Sie sollten vollständig zusammengebaut und montiert sein.

Legen Sie Ihre Flosse zunächst zwischen die beiden Stirnplatten und stellen Sie sicher, dass die Stützplatte eng, aber nicht zu fest an der Flosse anliegt. Sie sollten die Flosse hin und her schieben können. Machen Sie dies auf beiden Seiten der Flosse.

Um die Rippe anzufasen, starten Sie die Oberfräse und schieben Sie die Rippe einfach von rechts nach links zwischen die Planscheiben. Drehen Sie die Rippe um und schieben Sie sie wieder von rechts nach links durch.

Sie sollten nun schön abgeschrägte Flossen haben! Üben Sie unbedingt mit einem Stück Holz. Die Unterlegscheibe ist 0,125" groß, was bei einer 3/16"-Lamelle etwa eine 0,125"-Kante an der Wurzel der Lamelle übrig lässt. Möglicherweise müssen Sie auch die Höhe der Oberfräse anpassen, um eine vollständige Fase zu erhalten.
