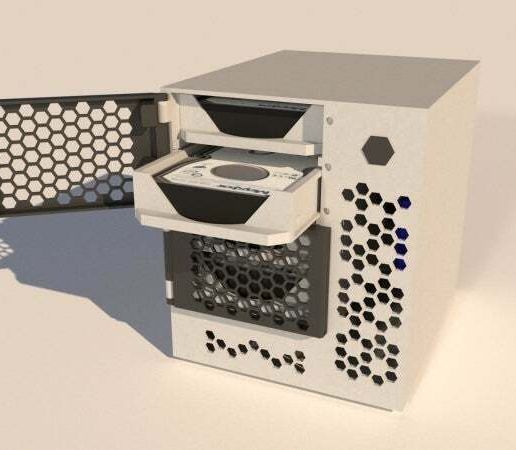

Netzwerkspeicher für 4x3,5" Schächte (NAS)

Netzwerkspeicher für 4x3,5"-Schächte (NAS)

Ich habe festgestellt, dass ich nur wenige unbenutzte Festplatten habe und beschloss, NAS zu machen.

Dies ist hauptsächlich ein Originalprojekt. Nur der interne Käfig wurde teilweise von diesem Artikel verwendet: https://www.thingiverse.com/thing:2762129

Ich habe dieses Ding für das ASUS AT4NM10T-I Mini-ITX Motherboard entworfen - man kann etwas günstiges oder gebrauchtes auf aliexpress finden:

https://www.aliexpress.com/item/4001119737582.html ...

Ich habe auch die 4 SATA-Anschlüsse für die "Käfigrückseite" bestellt:

https://www.aliexpress.com/item/1000001410675.html ...

Das NAS ist für die Verwendung dieses Netzteils ausgelegt (ich hoffe, dass die Leistung ausreicht...):

https://www.aliexpress.com/item/32963066978.html

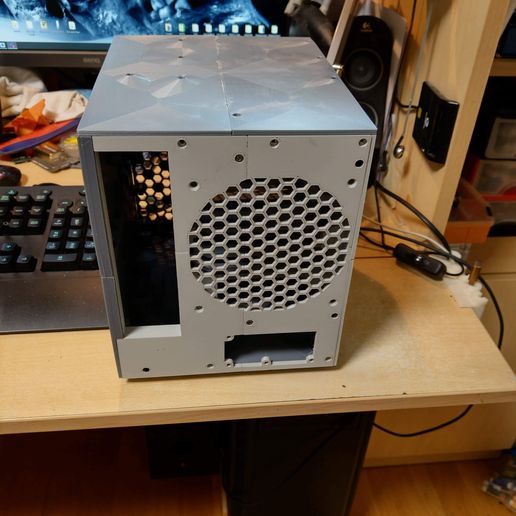

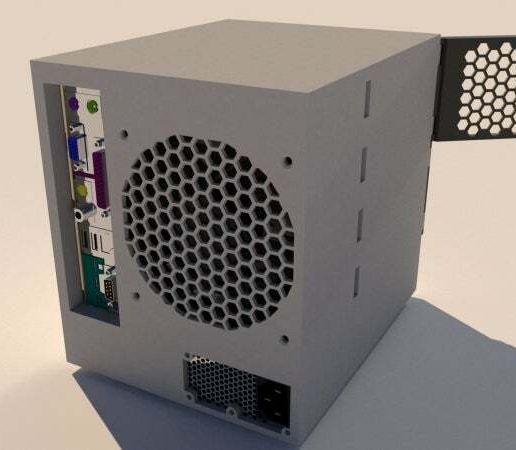

Außerdem habe ich einen Platz für einen 12-cm-Lüfter auf der Rückwand vorgesehen.

Für das vordere Gitter plane ich die 12 Magnete mit 5 mm Durchmesser und 3 mm Höhe und ein Metallrohr mit 5 mm Durchmesser für die Scharniere des Gitters zu verwenden.

Für die Verbindung aller Paneele benötigen Sie etwa 50 M3x14-Schrauben (wie diese:

https://www.aliexpress.com/item/32789250444.html ). Die Köpfe der Schrauben werden in den Paneelen versteckt.

Außerdem benötigen Sie einige Schrauben, um die Festplatte in den Boxen zu befestigen.

NICHT ALLES DESIGN IST FERTIG. ES GIBT DIE TEILE MÜSSEN ZU VERVOLLSTÄNDIGEN!

Ich spreche von dem Teil in der Nähe des Netzschalters (es muss eine Lösung für den Netzschalter, die Netz- und Festplatten-LEDs und vielleicht den USB-Anschluss geben) und den Platz für die Gummifüße auf der Unterseite.

Außerdem plane ich, die Teile aufzuteilen, weil mein Drucker nicht groß genug ist... Das größte Teil, das ich in einem Stück drucken kann, ist das Festplattengehäuse.

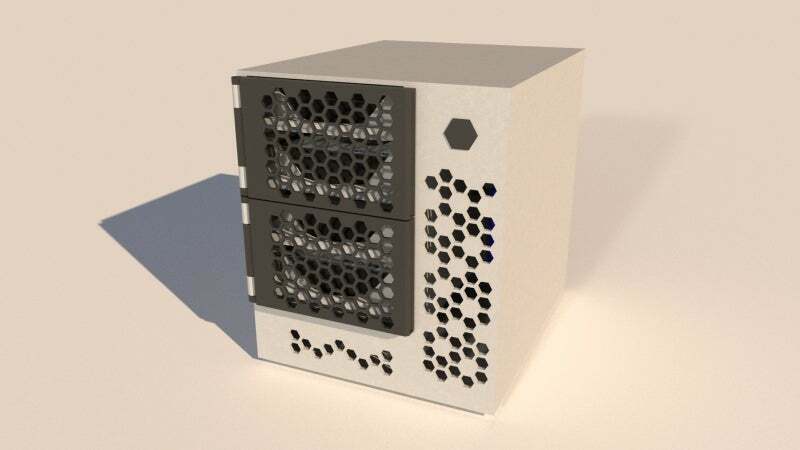

Ich habe die Sketchup-Datei mit den in Gruppen aufgeteilten Druckteilen und dem Modell des Motherboards, des Netzteils und des Lüfters hinzugefügt. Sie können feststellen, dass das Motherboard zu nahe am Festplattenkäfig ist. Wenn man ein Mini-ITX-Board verwendet, bei dem der Kühler nicht höher als 3,5 cm ist, hat man genug Platz dafür.

Heute weiß ich immer noch nicht genau, wie die Reihenfolge des Zusammenbaus sein wird (wie ich schon sagte - die Sache ist noch in Arbeit), aber ich habe geplant, dass man mit dem inneren Käfig beginnen muss. Einige Teile werden mit Schrauben befestigt, andere müssen geklebt werden (ich kann keine andere Lösung finden...)

Dann auf die untere Platte das Netzteil und den Festplattenkäfig, dann die vordere Platte, dann die linke Platte, dann das Motherboard auf die rechte Platte, die Kabel anschließen und die rechte Platte, dann den Lüfter auf die hintere Platte, die hintere Platte und zum Schluss die obere Platte. Aber wie ich schon sagte - es gibt nur Pläne. Es kann geändert werden :)

2021-02-06 Aktualisierung:

In kleinere Teile zerlegt, um meinen Drucker zu füllen. Virtuell aus importierten stl-Dateien zusammengebaut. Einige Designfehler gefunden und korrigiert. Drucke noch und warte auf das Motreboard und andere Teile.

2021-02-09 Aktualisierung:

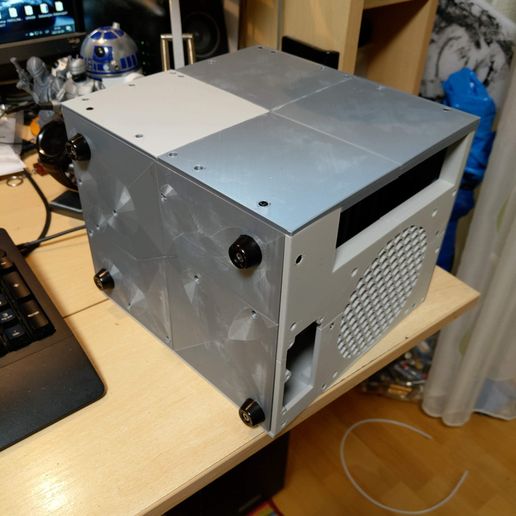

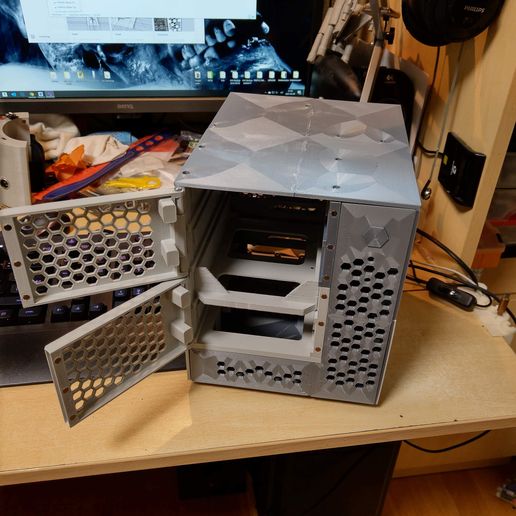

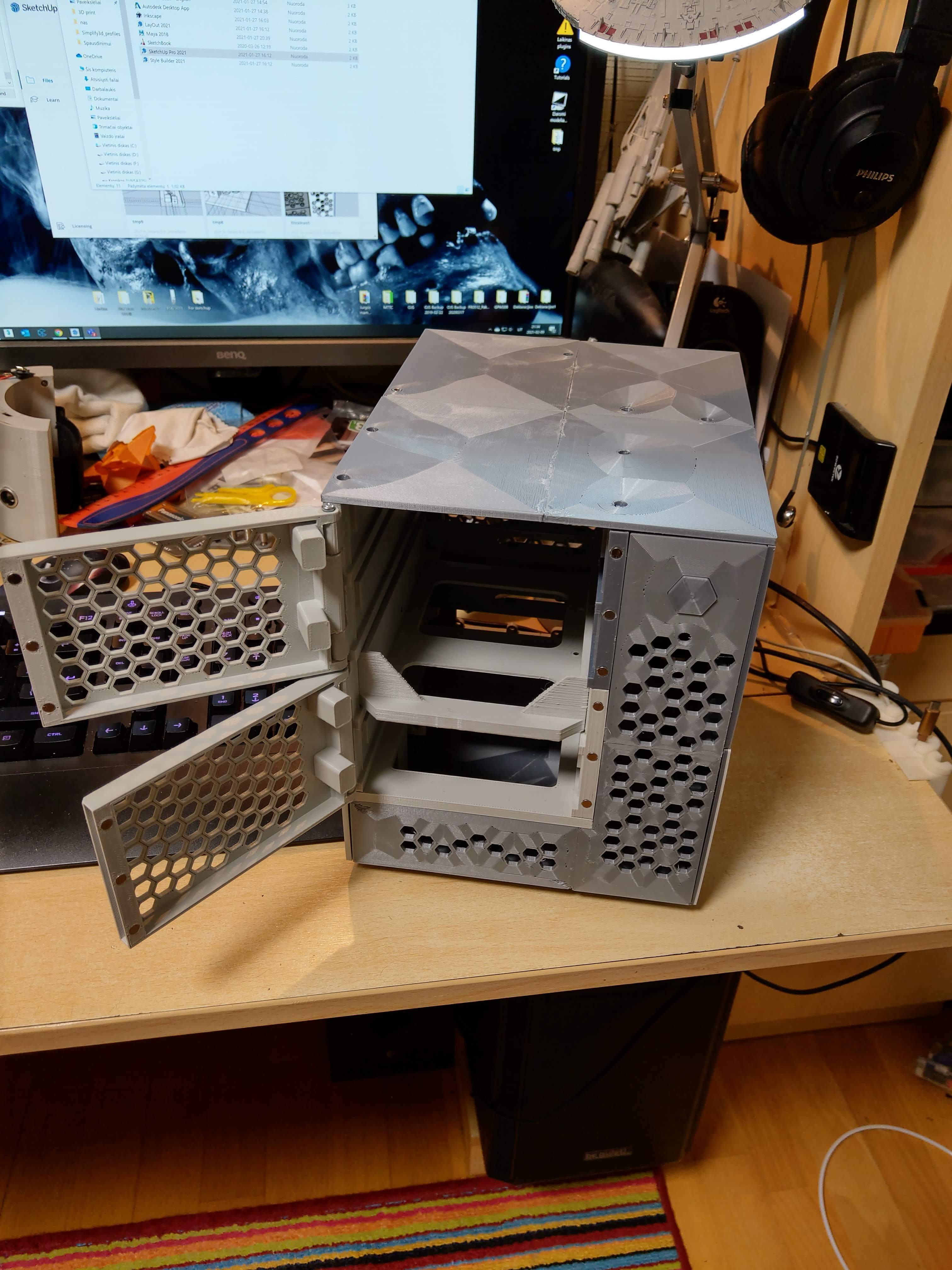

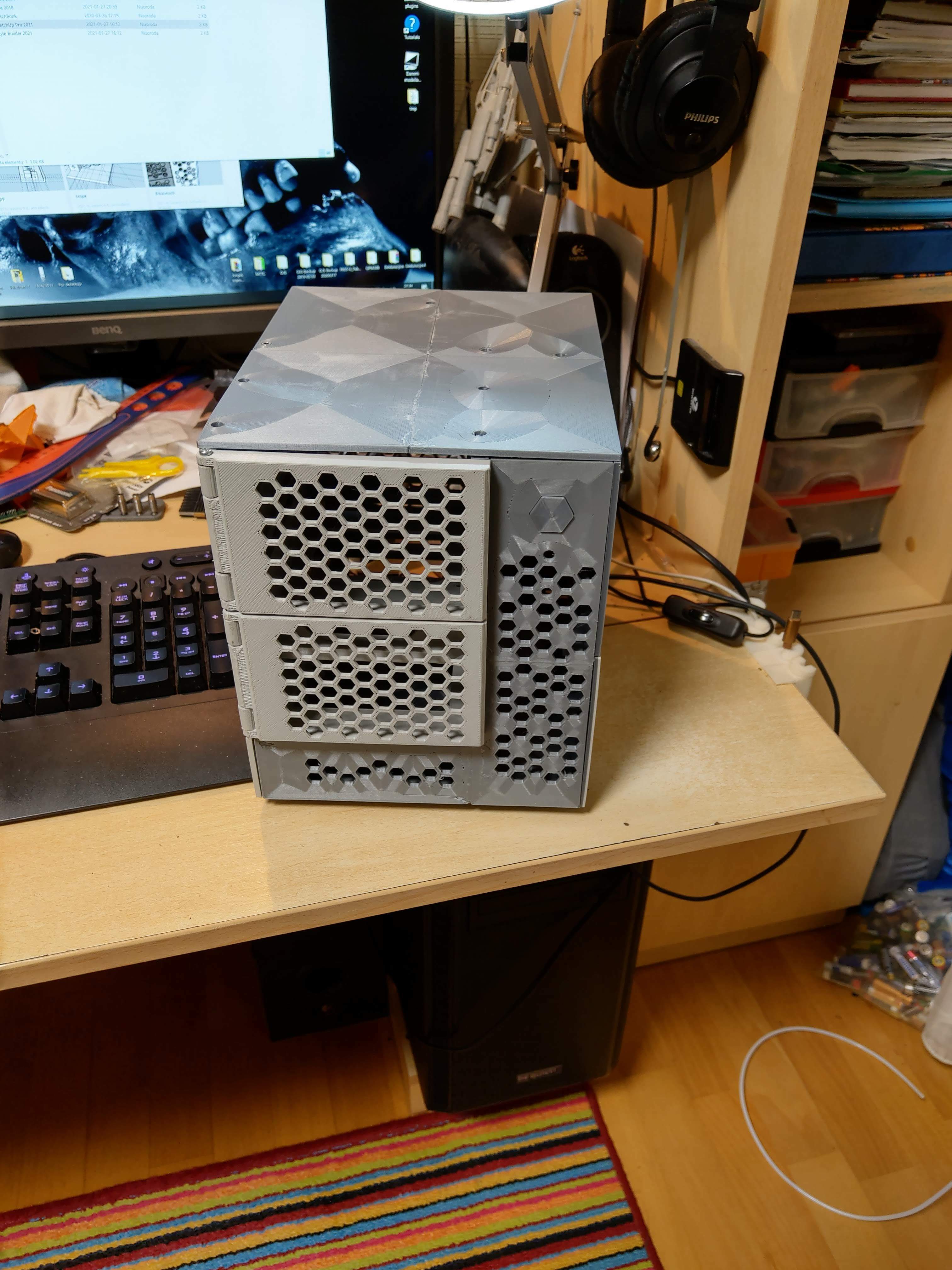

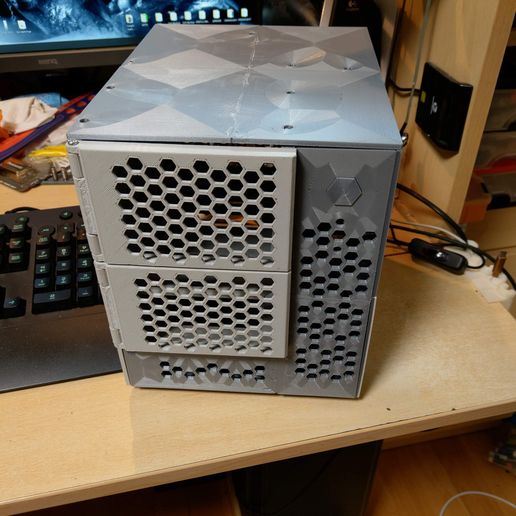

Bereits gedruckt und zum ersten Mal zusammengebaut. Alle Teile passen fast perfekt. Gummifüße hinzugefügt - so

https://www.aliexpress.com/item/32976711055.html

Am unteren Teil befinden sich Löcher dafür.

Für das Türscharnier habe ich das alte 4mm-Tpfe-Rohr verwendet - passt perfekt und die Türen lassen sich viel leichter öffnen.

Jetzt warten wir auf die interne Ausstattung - Motherboard, Speicher, Netzteil und Lüfter.

2021-02-15 Aktualisierung:

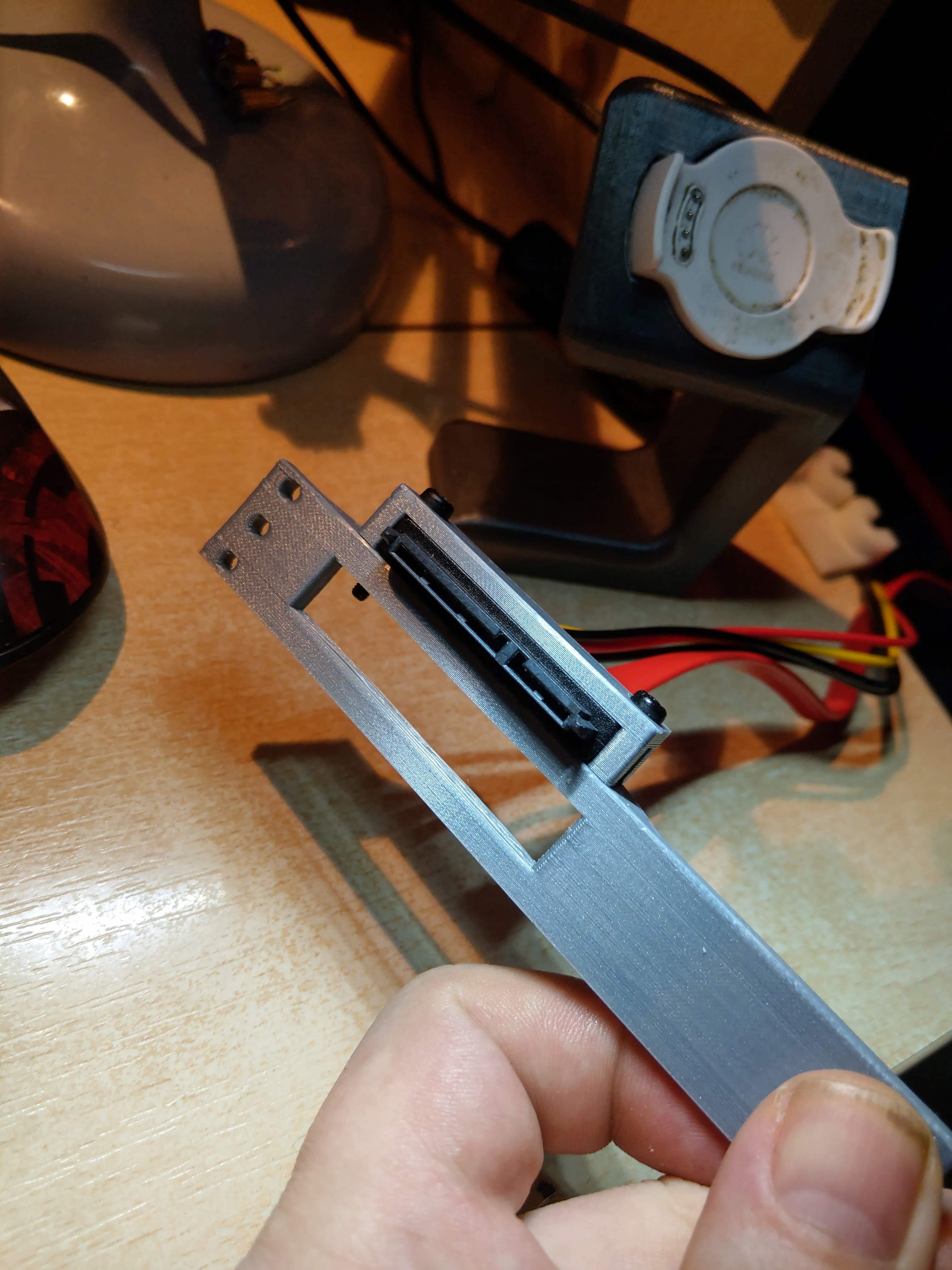

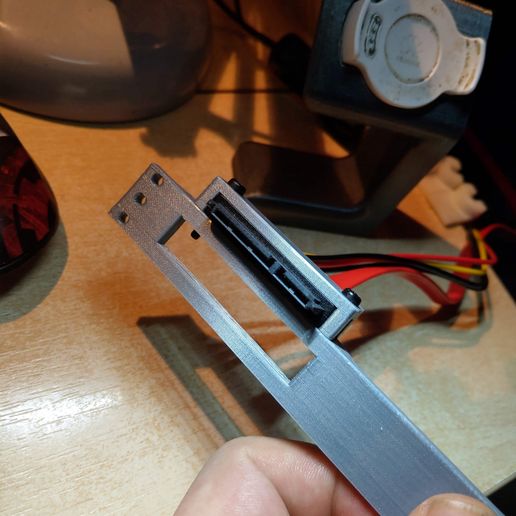

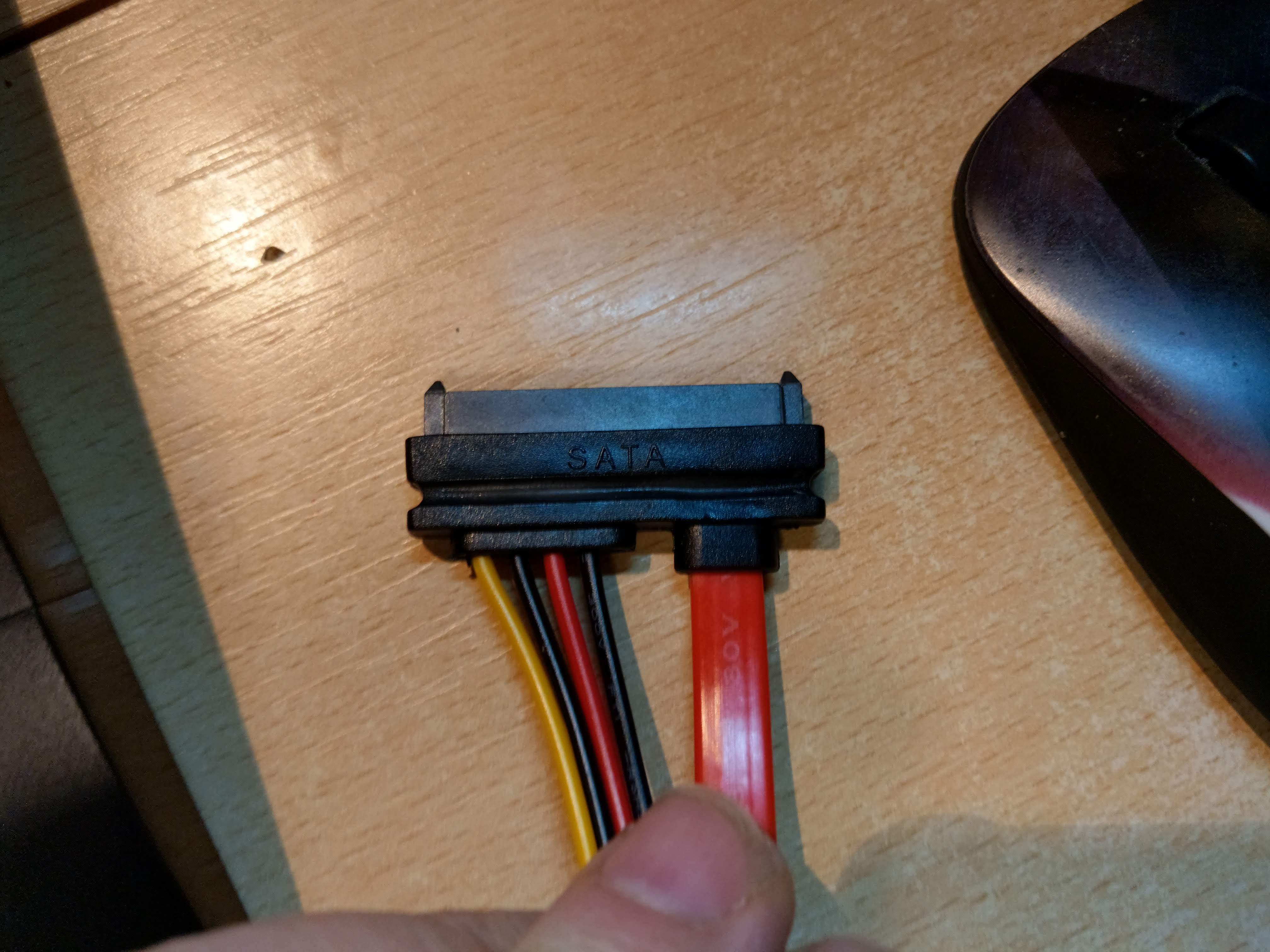

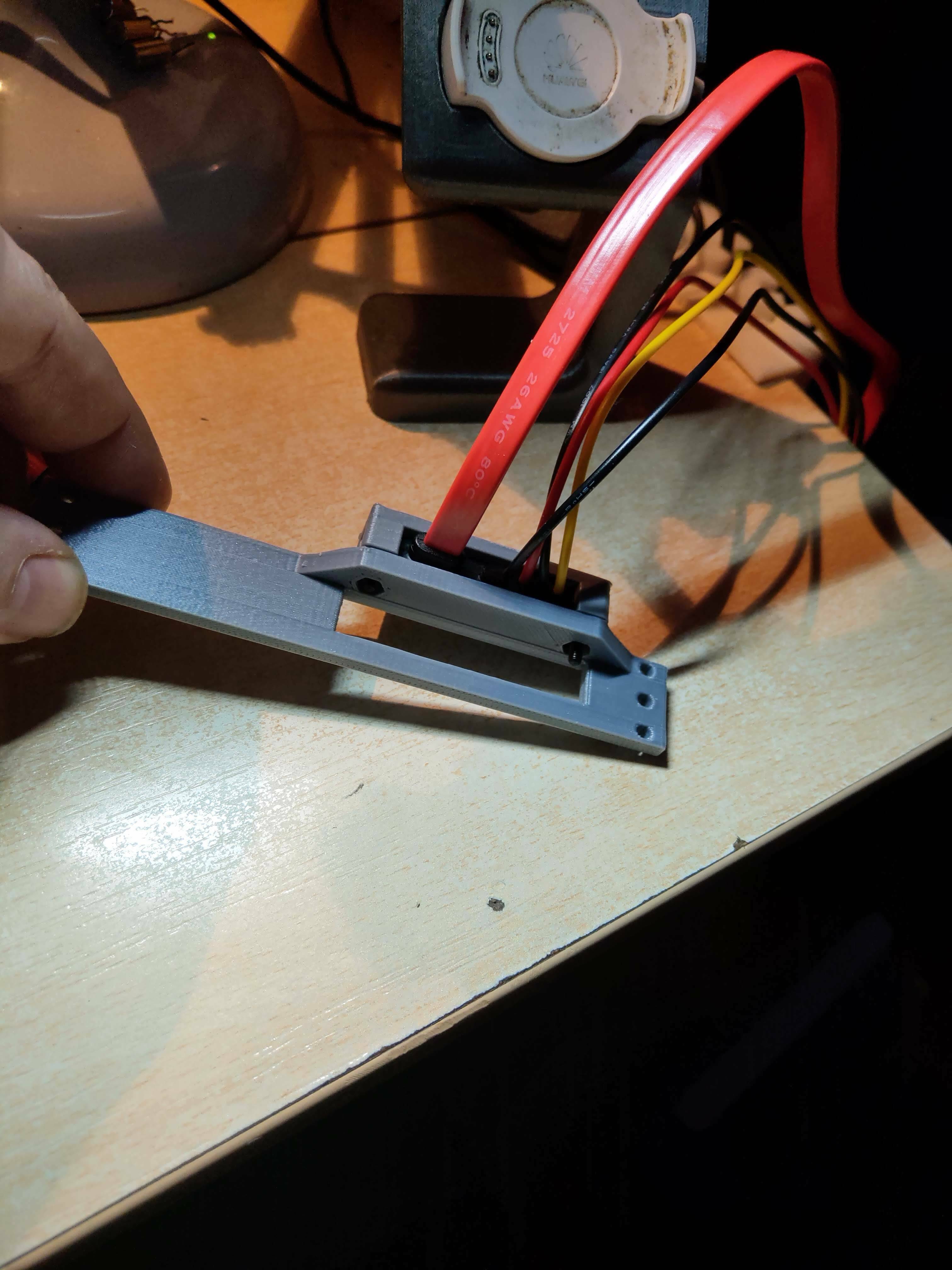

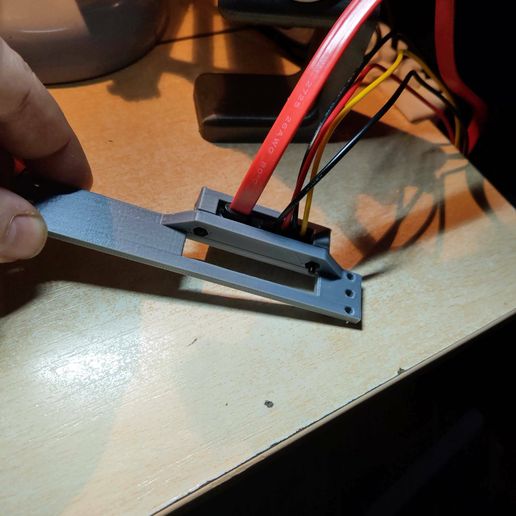

Vor ein paar Tagen habe ich ein SATA-Kabel von aliexpress erhalten. Dabei ist mir aufgefallen, dass das Design der Käfigrückseite nicht für diese Art von Anschluss geeignet ist. Das Design wurde geändert - Sie können zwei neue Dateien (V2_cage_back_x4_fixed und V2_cage_back_x4_fixed_1) für diese Kabel finden. In der "made"-Sektion finden Sie außerdem einige Fotos von gedruckten Chassis und dem neuen Design des Käfigrückens mit diesen Kabeln.

2021-02-22 Update:

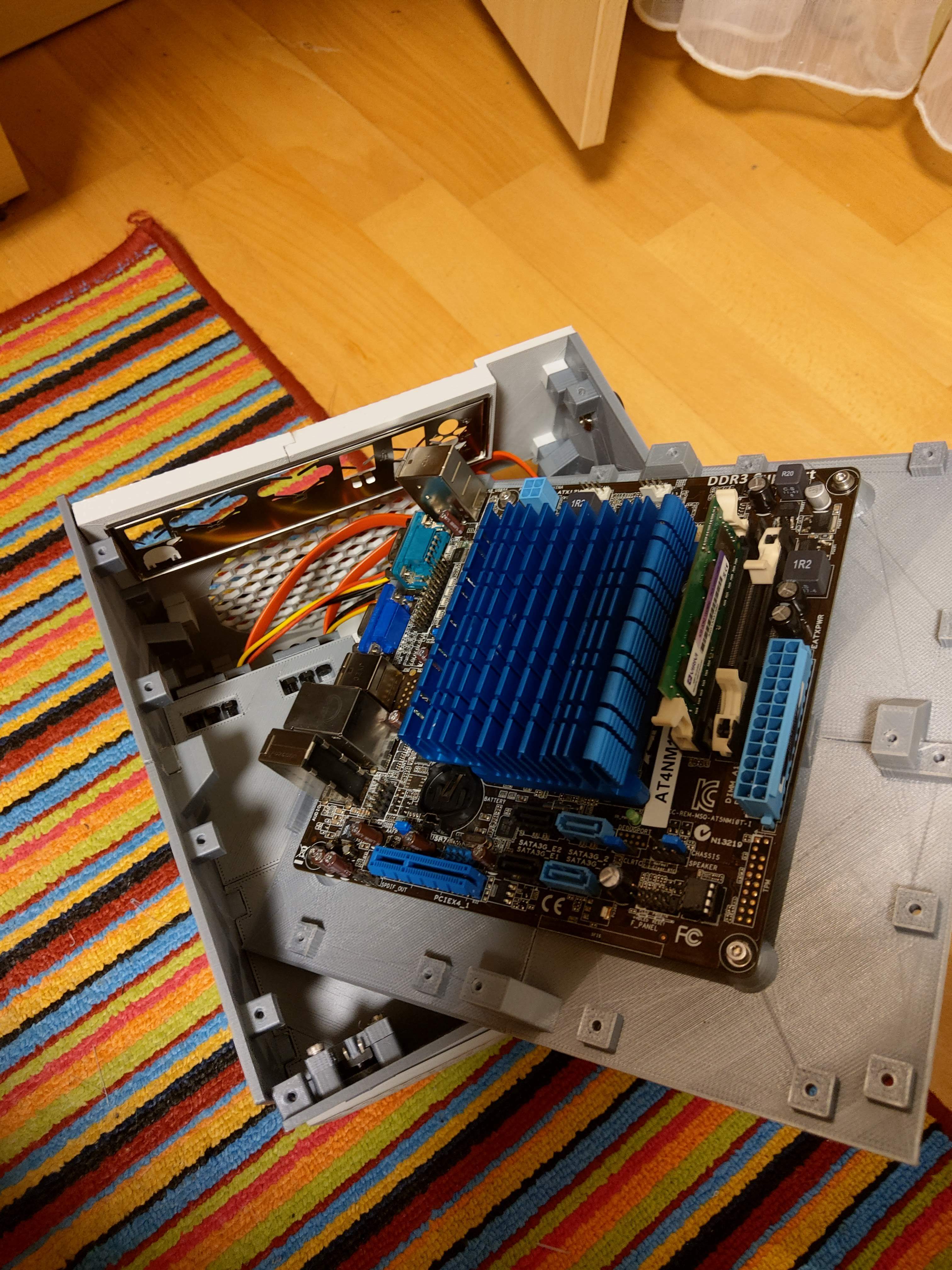

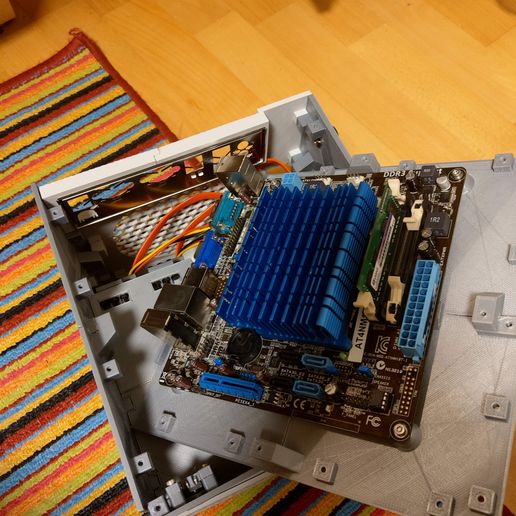

Heute habe ich die Hauptplatine und das RAM-Modul erhalten. Und fand einen Design-Fehler - wenn Sie versuchen, die rechte Seitenwand mit Motherboard darauf zu platzieren, müssen Sie ein bisschen Kraft anwenden. Dieses Teil wurde so konstruiert, weil es nicht genug Platz für die Schraube gibt :). Wie auch immer - die Platte mit der Hauptplatine ist eingebaut. Sie können sich die Fotos in der Rubrik "Fabrikate" ansehen.

Ich habe zwei Probleme mit der Konfiguration festgestellt. Erstens - mein Motherboard verwendet nur VGA-Verbindung zu Video. Mein Monitor verwendet nur den DIsplay-Anschluss und HDMI. Alle Fernsehgeräte zu Hause haben einen VGA-Anschluss, aber es fehlt ein Ethernet-LAN. Aber das sind nur technische Probleme.

Zweites Problem - mein System nutzt nur 4 GB RAM. Ich habe auf den Seiten von Asus und Intel gesucht, kann aber keine Informationen über das Motherboard und die Prozessorarchitektur (x86 oder x64) finden.

Ich hatte auch vor, die Software FreeNAS (jetzt umbenannt in TrueNAS0) zu verwenden, stellte aber fest, dass mein Board unter den Mindestanforderungen liegt (min. 8 GB RAM). Ich beschloss, XigmaNAS (www.xigmanas.com) auszuprobieren.

Noch ein Gedanke. Wenn Sie sich entscheiden, dieses Ding zu drucken und wollen, dass es besser ist - Sie müssen die Stelle ändern, wo die linke Platte mit der Rückwand verbunden ist. Es wäre auch besser, einige Lüftungsöffnungen in der Nähe des Prozessorkühlkörpers auf der Unterseite und der Oberseite zu machen.

Jetzt warten wir auf die letzten beiden Teile - Netzteil und Lüfter.

2021-02-23 Aktualisierung:

Ich habe bereits festgestellt, dass Motherboard und CPU nur 32 Bit sind. Das ist traurig, weil fast alle freien NAS-Software erfordern eine 64-Bit-Architektur. Aber ich habe herausgefunden, dass FreeNAS Version 9.2.1.9 eine x86-Version hat. Ich werde diese Software ausprobieren, sobald ich ein Netzteil erhalte.

2021-03-20 Update:

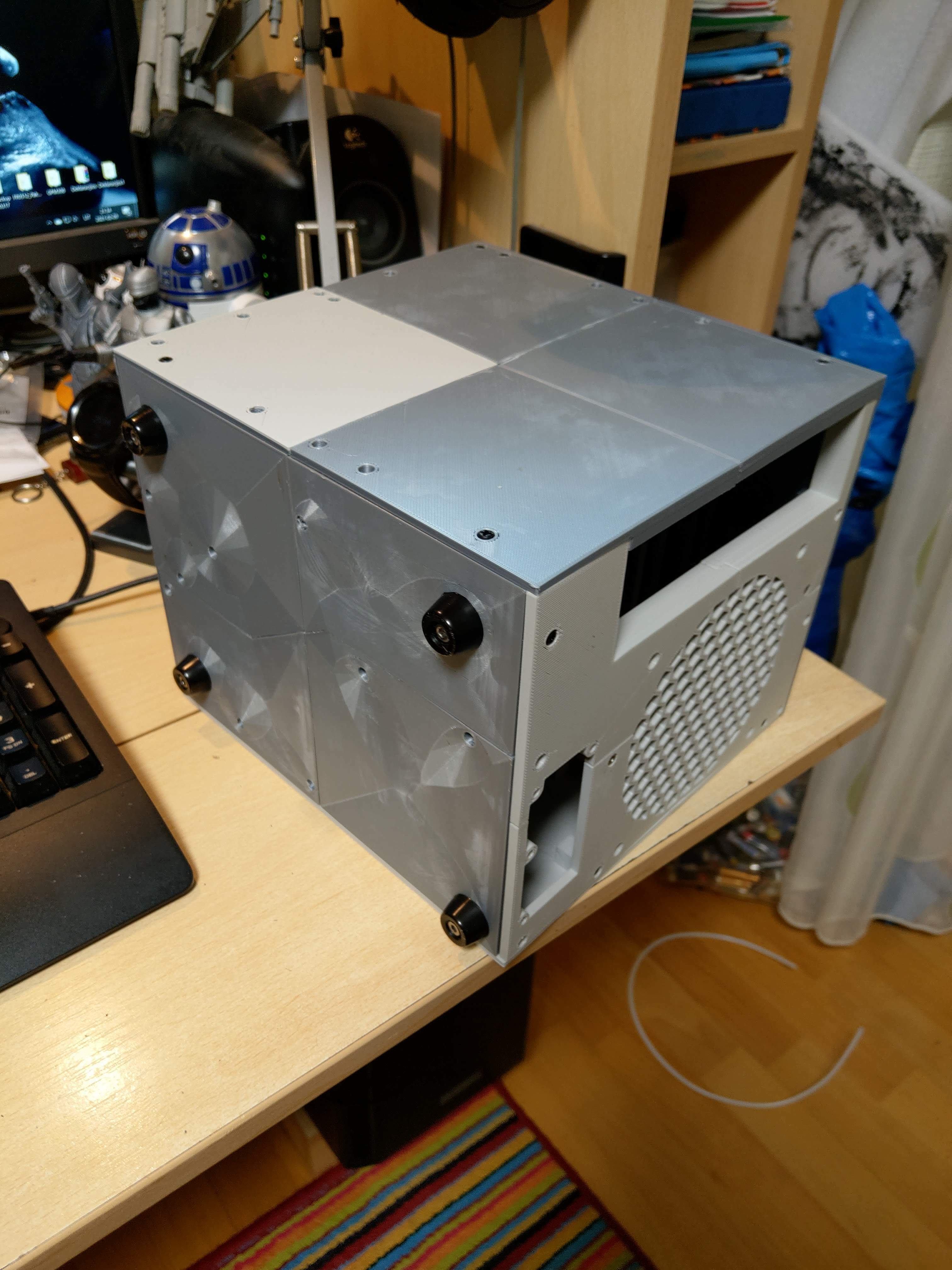

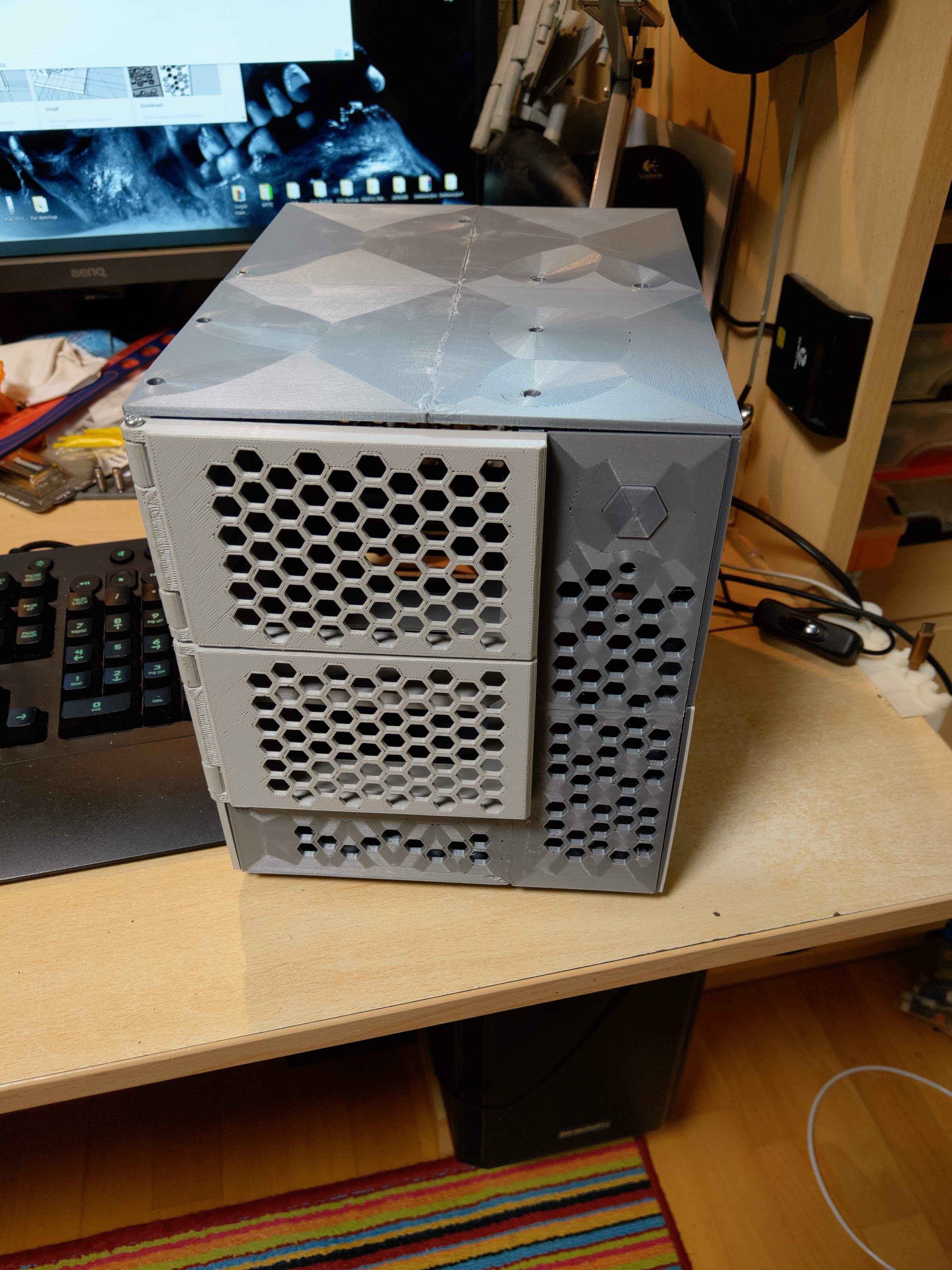

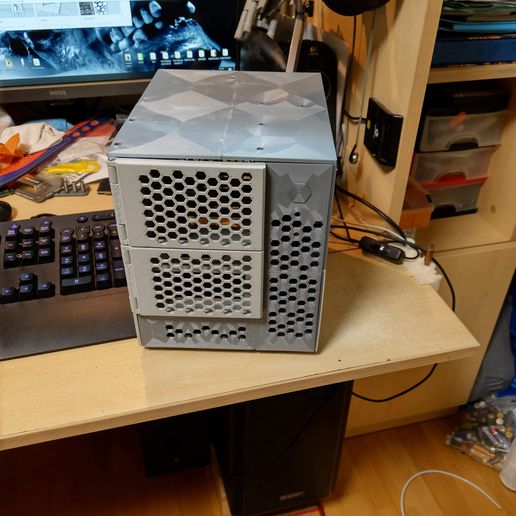

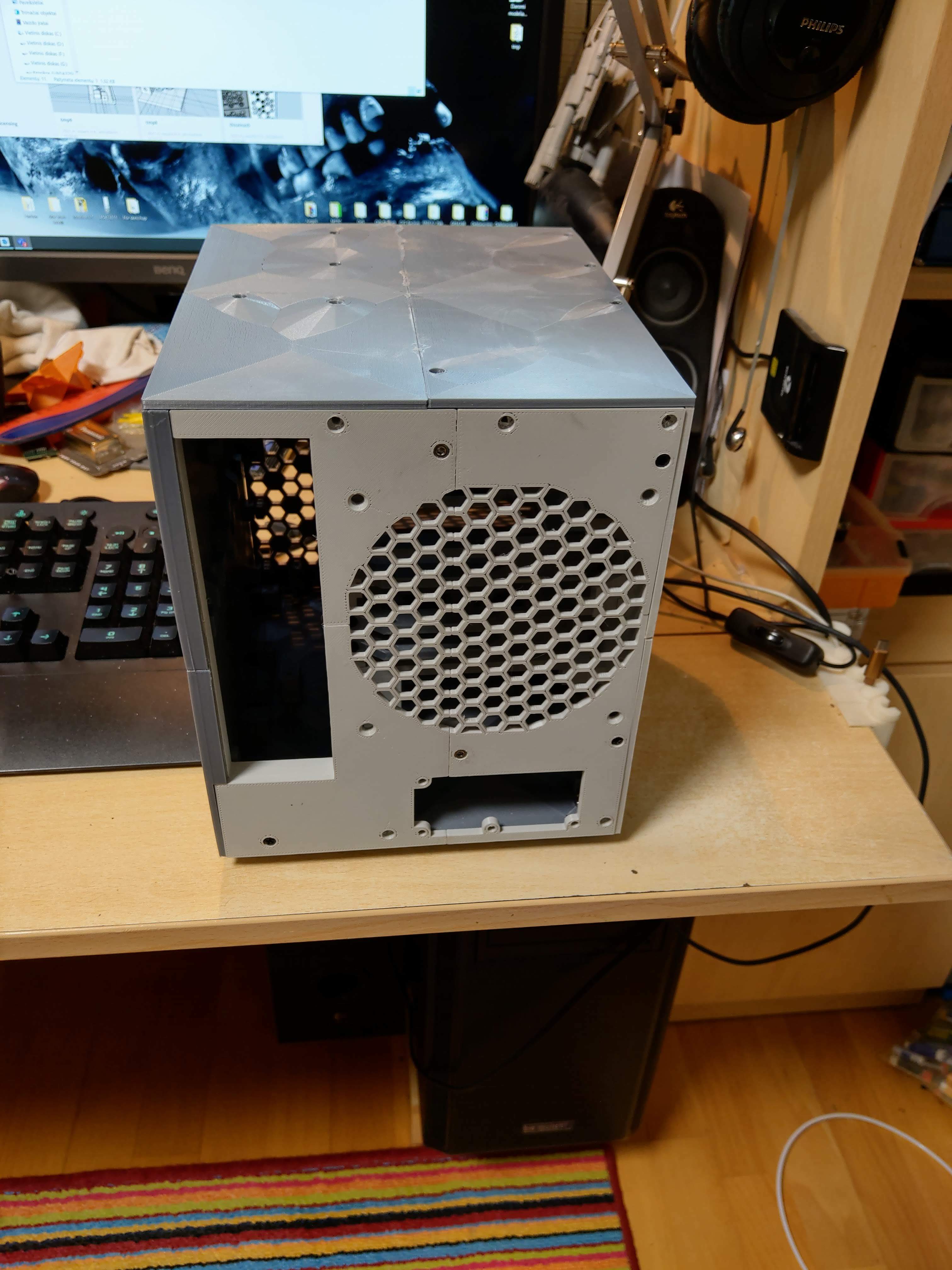

Heute das Netzteil und den 12 cm Lüfter erhalten. Habe alles in einem Stück zusammengebaut. Das Netzteil war etwa 0,5 mm größer als es sein muss. Aber nach der kleinen Arbeit hat es gepasst.

Nach dem Zusammenbau kann ich sagen - die 3D gedruckten Teile sind fertig und können verwendet werden. Ich markiere diesen Artikel als fertiggestellt.

Versucht zu testen und festgestellt, dass das Motherboard nicht funktioniert... Jetzt warte ich auf Antwort vom Verkäufer...

-
