Knickarmroboter, Modell CA-99, Drucken zum Zusammenbauen

Dies ist der Roboter Roller CA-99

Dieser Roboter hat zwei Arme, die bis zu den Fingerspitzen gelenkig sind.

Sein kugelförmiger Körper hat zwei große Gelenke, die die Arme aufnehmen.

Er klippt und löst sich von seiner Halterung, einer Plattform mit einem Rad.

Ein Kotflügel sorgt dafür, dass der Roboter gerade steht.

Sie haben die Wahl zwischen vier verschiedenen Köpfen.

Die verschiedenen Elemente des Roboters:

1. Der zweiteilige Körper

2. Die Gelenke der Arme und ihre Clips

3. Die Arme

4. Das Rad

5. Die Radhalterung

6. Die Endkappe und ihre beiden Clips.

7. Der Kopf Ihrer Wahl

Der Zusammenbau ist sehr einfach:

1. Füge Teil 1 und 2 des Körpers mit Klebstoff zusammen, nachdem du die Gelenke eingeführt hast. Die Gelenke müssen nicht verklebt werden.

2. Führen Sie die Armclips mit etwas Klebstoff in die Einsätze der Gelenke ein, die zuvor in den Körper eingesetzt wurden.

3. Setzen Sie die Arme zusammen.

4. Kleben Sie den Kopf zusammen.

5. Setzen Sie das Rad in die Halterung ein.

6. Kleben Sie die Clips des Radschützers auf beide Seiten der Radhalterung.

7. Clipsen Sie das Schutzblech ein.

8. Clipsen Sie den Roboter auf seine Plattform.

Der CA-99 ist bereit.

Keine Unterstützung, ich empfehle Ihnen eine Füllung von 15 %.

Sie werden die Größe nur wenig verringern können, damit die Fingergelenke nicht funktionieren können.

Da die Arme das Element sind, das etwas mehr Aufmerksamkeit erfordert, können Sie diesen Teil, der viele Gelenke hat, einfach etwas langsamer drucken.

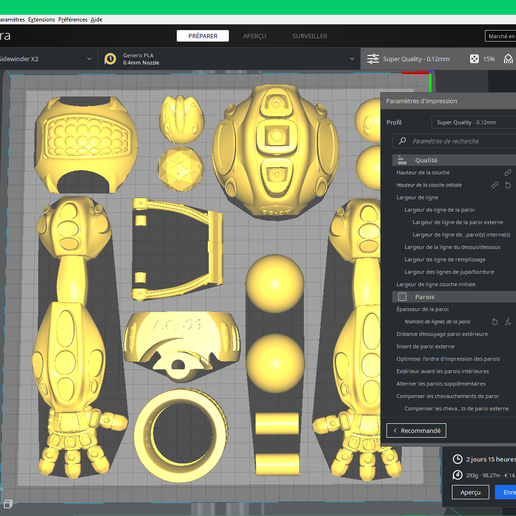

Für den gesamten Druck habe ich durchschnittlich 48 Stunden für 250 Gramm gebraucht.

Wenn Sie das Ganze jedoch mit 15 % Füllung drucken, liegen Sie etwas höher.

Nur der Körper erfordert eine Füllung von 15 %, die anderen Elemente können Sie auf 8 % reduzieren.

Ich persönlich drucke die Wand mit 2 Linien, 0,12 mm Schichthöhe und 8% Füllung, aber das verwendete Material ist PETG.

Zögern Sie nicht, mir Ihre Einstellungen für PLA mitzuteilen.

Ich stehe zur Verfügung, falls jemand ein hohles Modell oder etwas anderes haben möchte, um Leds oder ähnliches anzubringen.

In der Hoffnung, dass Ihnen dieser Roller Bot gefällt, stehe ich Ihnen gerne für Fragen zur Verfügung!

Kleine Animation des Zusammenbaus hier: https://youtu.be/Zmcs-JivDcE
