ZASTAVA MASTER FLG-01 OBERTEIL FÜR FIREWAD AAP01 UNTERTEILE

FLG-01 Oberteil für Firewad AAP-01 AK, MP5 und M4 Unterteil
Sie können es auch mit dem Standard-Unterteil verwenden.

Firewad's page: https://cults3d.com/@Firewad

Oberteil inspiriert durch den Prototyp Zastava Master FLG.

Bitte beachten Sie: Standard AAP-01 Oberteil erforderlich.

212mm langer Innenlauf empfohlen.

1.Um mit der Montage zu beginnen, beginnen Sie mit dem vollständig montierten Firewad AAP01 AK/MP5/M4 Unterteil und dem Standard AAP01 Oberteil. Entfernen Sie den originalen AAP-01 Außenlauf/Hopup und montieren Sie das Hopup auf den Außenlauf für dieses Kit, es passt auf den AAP wie der originale Außenlauf.

Schieben Sie den Visierpfosten auf den Außenlauf und befestigen Sie ihn mit einer M3-Mutter und einer M3x12MM langen Flachkopfschraube, ziehen Sie ihn vorsichtig fest.

1. Entfernen Sie die Kimme und den Bolzen, lassen Sie ein Paar M3-Sechskantmuttern und M3-Gewindestifte ineinander schrauben und platzieren Sie sie in den Löchern der Ladebolzenführung - Montage, schieben Sie die Halterung auf den Bolzen und schrauben Sie die Gewindestifte ein, so dass die Halterung auf dem Bolzen festsitzt.

Nehmen Sie dann die Bolzenführung und setzen Sie x2 Stk. M2 Madenschrauben in die entsprechenden Taschen ein. Schrauben Sie eine lange M2x16MM-Flachkopfschraube in die Bolzenführungshalterung und in die Bolzenführung, bis sie fest sitzt. Achten Sie darauf, dass die Bolzenführung gerade und richtig ausgerichtet ist (siehe Bilder).

Setzen Sie dann eine lange M2x16MM-Flachkopfschraube in den Ladegriff ein und schrauben Sie ihn auf die Bolzenführung, wobei Sie ihn natürlich richtig ausrichten. Jetzt sollte der Bolzen montiert sein.

1. Schieben Sie das innere Oberteil über das aap-01 Oberteil und richten Sie es auf das äußere Laufscharnierloch aus. Legen Sie das äußere Oberteil über das innere Oberteil und richten Sie es ebenfalls auf das äußere Laufscharnierloch aus. Setzen Sie nun eine M3x25MM lange Flachkopfschraube in die rechte Seite des Lochs ein, mit einer M3-Mutter am gegenüberliegenden Ende, und ziehen Sie sie vorsichtig fest. Schieben Sie den Bolzen in den inneren oberen Schlitz und schließen Sie dann das äußere Oberteil darüber. Achten Sie darauf, dass die Bolzenführung richtig in den äußeren oberen Schlitz passt, da Sie eventuell am Ladegriff zur Seite ziehen müssen, um ihn hineinzubekommen. Wenn der äußere Schaft geschlossen ist, setzen Sie den Bolzenstopper in das Kimmenloch ein, wofür Sie 2 Stück Flachkopfschrauben benötigen. M3x10MM Flachkopfschrauben zum Festziehen.

4A. Wenn Sie den Standard Handschutz oder den S-Wide Bottom Alt verwenden, benötigen Sie eine M5 Sechskantmutter und eine M5x30MM lange Flachkopfschraube, schieben Sie diese auf den äußeren Lauf und sichern Sie sie mit der Mutter/Schraube, schrauben Sie den Gewindeadapter an.

4B. Bei Verwendung des gerippten Handschutzes sind keine Beschläge erforderlich. Schieben Sie ihn auf den äußeren Lauf, DANN schrauben Sie den Gewindeadapter an, der Gewindeadapter hält diesen Handschutz an seinem Platz.

Sie können nun den oberen Teil mit dem unteren Teil montieren. Das mittlere Scharnier sollte zuerst einrasten, dann das hintere obere Schloss.

11-13-27: Ich habe eine separate obere Schiene hinzugefügt, die über den äußeren Lauf geht und mit der Visierpfostenhalterung (M3x15MM lange Flachkopfschraube + M3-Mutter, ersetzt die 12MM lange Schraube) und der mittleren Scharnierhalterung (M3x35MM lange Flachkopfschraube + M3-Mutter, ersetzt die 25MM lange Schraube) verschraubt wird.

-Outer Barrel Thread: M14 Positiv/CW

Äußeres Oberteil: Picatinny-Schiene

ERFORDERLICHES ZUBEHÖR:
-AAP-01 OEM-Schrauben für das äußere Rohr+Hop-Up
-Scharnier der oberen/äußeren Abdeckung: M3 Senkkopfschraube, 25MM lang, x1 St. + M3 Sechskantmutter, x1 St.
-Hinterer Bolzenverschluss: M3 Senkkopfschraube, 10MM lang, x2 St.
-Standard Handschutz: M5 Senkkopfschraube, 30MM lang, x1 St. + M5 Sechskantmutter, x1 St.
-Visierpfosten: M3 Senkkopfschraube, 12MM lang, x1 Stk. + M3 Sechskantmutter, x1 St.
-Obere Schiene für äußere Trommel (optional): M3 Senkschraube, 15MM lang + 35MM lang, x1 Stück + x2 M3 Sechskantmuttern.

Optionales Zubehör:
-Schaftadapter für obere Picatinny-Schiene - M3x40MM lange Flachkopfschraube+M3 Sechskantmutter x1 Stück (zur Befestigung am unteren hinteren Stiftloch), M3x25MM lange Flachkopfschraube+M3 Sechskantmutter x 1 Stk. (Zur Verbindung der oberen Schiene mit der unteren Schiene), und M3x10MM lange Schraube zum Anschrauben an die obere Schiene als Bolzenstopper.

Optionales Zubehör:
- https://cults3d.com/de/modell-3d/spiel/mnw-lower-stock-for-aap-01

• https://cults3d.com/de/modell-3d/spiel/mnw-lower-picatinny-stock-adapter-for-aap-01

• https://cults3d.com/de/modell-3d/spiel/threaded-housing-for-blaster-m-tracer-unit

Modelle, die in Inch erstellt wurden. Wenn du sie also in deinen Slicer lädst und sie super klein sind, dann klicke mit der rechten Maustaste auf das Modell und wähle "Von Inch konvertieren", um es zu korrigieren, oder skaliere es um 2540%.

Die gezeigten Bilder verwenden PETG-Filament.

-RIEGELSCHLÖSSER MÜSSEN IM 45-GRAD-WINKEL GEDRUCKT WERDEN, UM DIE BESTE STEIFIGKEIT ZU ERREICHEN.

-+14MM BIS -14MM BOLZEN MÜSSEN IN EINEM WINKEL VON 45 GRAD FLACH AUF DIE BAUPLATTE GEDRUCKT WERDEN, UM DIE BESTE STEIFIGKEIT DES GEWINDES ZU ERREICHEN.

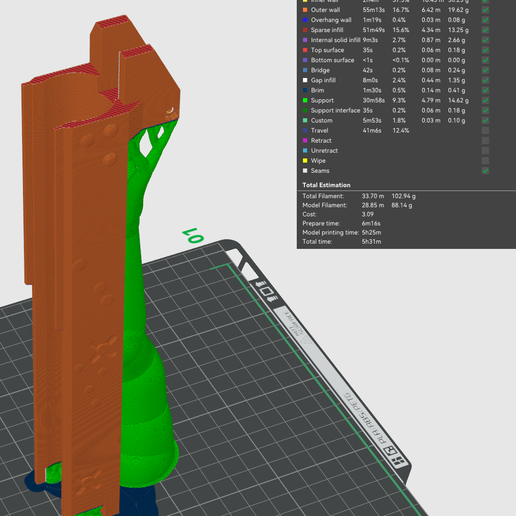

Verwendete Einstellungen:

0.2MM Schichthöhe

5 Wandschleifen

24% Gyroid-Füllung

Stützen ein

Äußere Krempe an, 5MM breit

Basteln Sie, was Sie wollen.
