Einfaches Wechselsystem für Micro 105 FPV Quadcopter

Werbung
Teilen
Hinzufügen zu
Make
?
Qualität der Kreation: 5/5 (1 abstimmen)
Bewertung von Mitgliedern zu Druckbarkeit, Nützlichkeit, Detailgrad usw.
Lizenz
Verwendungszwecke
3D-Design-Format
9 Dateien Schließen
  • Battery_holder_graphene_600.stl 21.002000000000002 × 10.201 × 8.0 mm
  • Battery_holder_nanotech_600.stl 21.9 × 9.6 × 7.999999999999999 mm
  • Cleanflight_CLI_dump_DSM2_Sciskyv1.txt
  • v5.1_frame_7mm.stl 72.404001 × 72.400999 × 8.301 mm
  • v5.1_frame_8.5mm.stl 88.294003 × 88.29299900000001 × 12.0 mm
  • v5_battery_mount_bracket.stl 38.923 × 8.100999999999999 × 1.251 mm
  • v5_cameramount_mulletmod.stl 38.923998999999995 × 18.698999 × 4.859 mm
  • v5_cameramount_nomulletmod.stl 38.923 × 10.222999999999999 × 6.892 mm
  • v5_frame_8.5mm_grommets.stl 100.341999 × 99.388 × 4.202 mm

Mehr zu den Formaten
Datum der Veröffentlichung
?
Veröffentlicht auf Thingiverse am:
Entwurfsnummer 892447
Autor des Designs JBee_FPV
JBee_FPV

JBee_FPV

Problem mit diesem Design? Ein Problem melden.

3D-Druckerdatei info

Beschreibung des 3D-Modells

Zuallererst geht mein Dank an Punkkills für das Design des Micro 105 Rahmens, den ich am liebsten fliege, anpasse und ausbaue. Ich bin neu im 3D-Design und hätte das nicht von Grund auf neu machen können.

Aktualisierungen:

18-3-2017

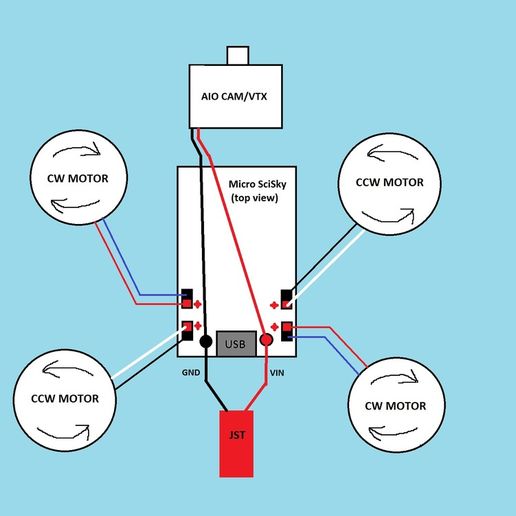

  • Ein gekonnt gezeichnetes Schema für Kanata hinzugefügt :)

31-1-2017

  • Habe die Version mit Tüllen ausprobiert und sie hat viel weniger Leistung, würde sie nicht empfehlen!

10-1-2017

  • Es wurde eine Version hinzugefügt, die 8mm Gummidurchführungen unterstützt

29-12-2016

  • Batteriehalterung für Nanotech 600 hinzugefügt (ungetestet)

26-12-2016

  • Auf Anfrage wurde eine 7mm Version des Rahmens hinzugefügt, nicht getestet, sollte aber funktionieren.

  • Der CLI-Dump wurde als Textdatei hinzugefügt.

Warum dieser Remix?

Der 3D-Druck von Quadrocopter-Rahmen ist praktisch, aber am Ende gehen immer viele davon kaputt. Während die Kosten für den Druck eines neuen Rahmens gering sind, kostet es wertvolle Zeit, den Rahmen auszutauschen, die stattdessen auch zum Fliegen genutzt werden könnte. Was ich erreichen wollte, war ein System, das einen schnellen Rahmentausch vor Ort ermöglicht, so dass ich nur ein paar Ersatzrahmen und -teile mitnehmen muss, um die Reparaturzeit auf ein Minimum zu reduzieren.

Merkmale:

  • Einfacher Wechsel zu einem neuen Rahmen (dauert etwa 2 Minuten)

  • Modulare Teile, d.h. wenn eine Akkuhalterung kaputt geht, kann man sie einfach austauschen und weiterfliegen.

  • Leicht anpassbar an verschiedene FCs, Batterien, Kameras und sogar Rahmen.

  • Guter Schutz der Elektronik und der Kleeblattantenne, wenn Sie den 'Mulletmod' verwenden.

  • Tolle Leistung, sehen Sie sich das hier an :)

Bauanleitung:

Anforderungen:

  • Sie benötigen 2x M3-Nylonschrauben und Muttern.

  • Die Motoren müssen direkt an den FC gelötet werden, es gibt keinen Platz für Stecker.

  • Ein Mulletmod für die Cam/VTX wird empfohlen, aber ich habe eine normale Kamerahalterung beigefügt, falls Sie noch nie einen Mulletmod gemacht haben. (wenn Sie nicht haben, schauen Sie es auf youtube es ist perfekt)

Tipp: Löten Sie die Motoren an der Unterseite des FC an. Dies ermöglicht einen einfachen Zugang zum Löten, wenn ein Motor ausgetauscht wird. Verwenden Sie einige Tropfen Heißkleber an den Lötstellen und an den vorderen Ecken, denn darauf wird der FC aufliegen, wenn er "eingeklemmt" ist :)

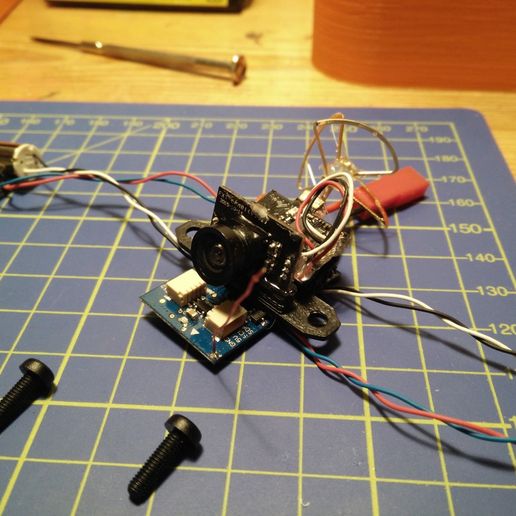

Die Idee ist, dass der Flightcontroller am Cameramount und NICHT am Rahmen befestigt wird. Sie können doppelseitiges Klebeband und ein wenig Heißkleber verwenden. Der Cameramount+FC wird dann mit 2 Nylonbolzen am Rahmen befestigt. Auf der Unterseite des Rahmens wird dann die Akkuhalterung mit den 2 Nylonmuttern befestigt.

Der Batteriehalter wird mit Superkleber an die Batteriehalterung geklebt. Machen Sie ein paar davon, damit Sie keine Ausfallzeiten haben, wenn die Halterung bei einem Unfall abbricht.

Wenn Sie nun den Rahmen wechseln, Wartungsarbeiten oder Reparaturen durchführen wollen, schrauben Sie einfach die 2 Schrauben ab, und schon ist die gesamte Elektronik weg!

*Fast hätte ich es vergessen: An der Vorderseite des Rahmens befindet sich eine kleine "Lasche", die die Vorderseite der Batterie schützt und verhindert, dass sie bei einem Sturz nach vorne schießt. Sie können diese mit einem Feuerzeug erhitzen und in Form biegen. (Vorsicht, dass Sie sich nicht die Finger verbrennen)

Entworfen für Teile:

Micro SciSky oder ähnlich (vorzugsweise mit integriertem Empfänger, um Gewicht und Platz zu sparen)

FX798T oder ähnlich (wenn Sie einen Wunsch haben, lassen Sie es mich wissen, tx03?)

8,5 mm Motoren (vorzugsweise die besseren wie MMW, Spintechs, usw.)

Batteriehalterung passend für Graphene 600 (Auch hier gilt: Wenn Sie einen Wunsch haben, lassen Sie es mich wissen)

Hubsan Klarsichtstützen (ebay) (mein Favorit)

65mm gemfans passen auch perfekt (auf die 8,5mm Version), aber ich mag sie nicht.

Moment, was...?

Habe ich etwas vergessen? Habt Ihr noch Fragen?

Vorschläge für Batterien/Kamerahalterungen?

Lassen Sie es mich in den Kommentaren wissen!

Viel Spaß beim Bauen, Fliegen und Quickswappen! :)
