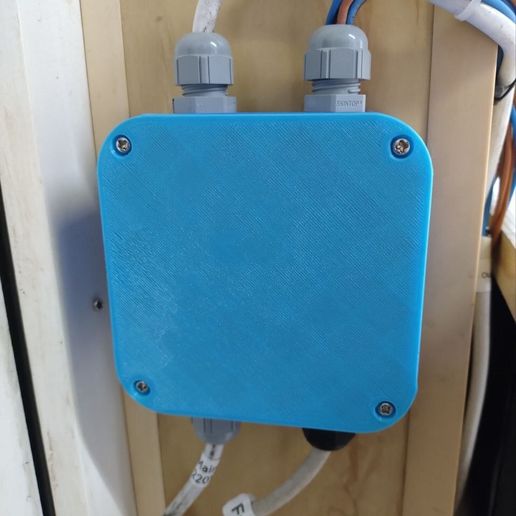

Abzweigdose - Elektrisch IP65, 100x100x44 mm

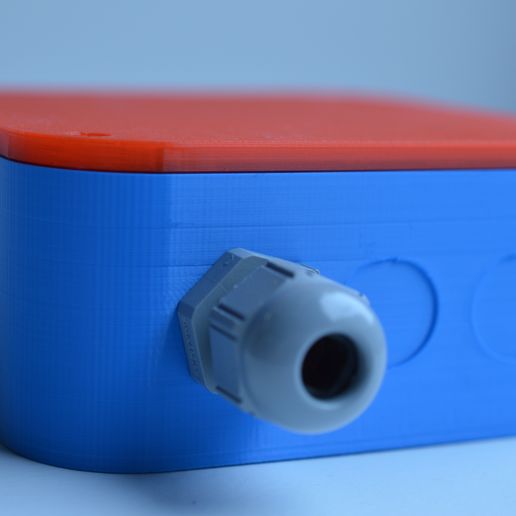

Dies ist eine wasserdichte Anschlussdose (wenn sie mit Dichtung verwendet wird), die gut für den Anschluss aller Arten von Kabeln mit Außendurchmesser nicht mehr als rund 8 mm für Kabelverschraubungen PG9 in diesem Projekt verwendet. Die Dichtung kann mit jedem flexiblen Filament gedruckt werden oder es kann ein Gummiband verwendet werden. Aber auch ohne Dichtung ist die Box bei richtiger Ausrichtung spritzwassergeschützt und regenfest. Die Box soll komplett ohne Löcher gedruckt werden, was erstens das Drucken erleichtert und zweitens - man kann wählen, wo man sie braucht.

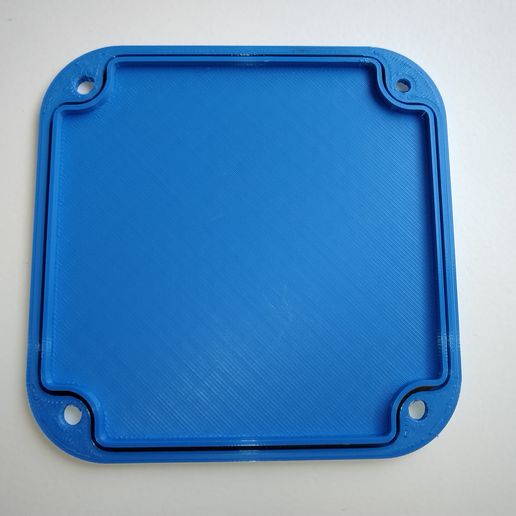

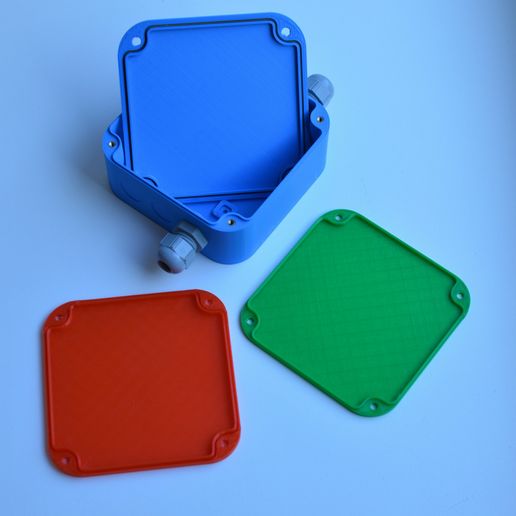

Boxengrößen: 100x100x40 mm, Deckelgröße: 100x100x4,4 mm.

Box + Deckel: 100x100x44,4 mm.

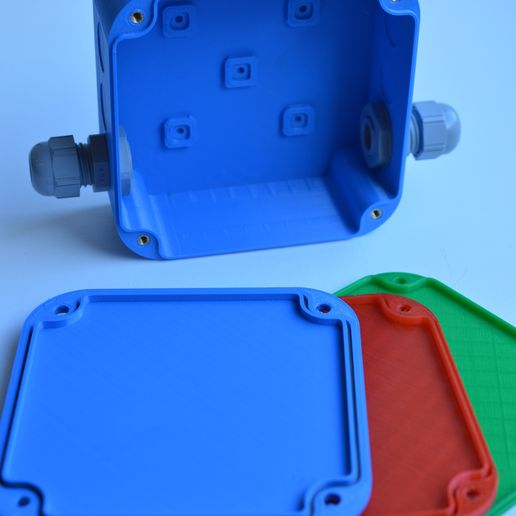

Für die richtige Befestigung des Deckels und das feste Zusammendrücken der Dichtung habe ich Wärmesetzeinsätze mit Außendurchmesser - 4,3 mm und 6-8mm Länge und Schrauben M3 mit 8-10 mm Länge verwendet.

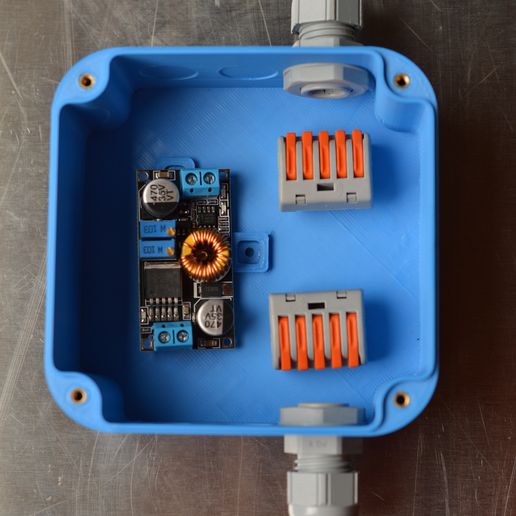

Wago oder andere Klemmen können für den Anschluss Ihrer Drähte im Inneren platziert werden.

Ich brauchte diese Dose, um 6 verschiedene 220V-Beleuchtungen anzuschließen, obwohl ich nur 1 Steckdose auf meinem Balkon habe. Er kann auch als Dekoration verwendet werden.

Wenn Sie dies benötigen, um verschiedene Größen zu werden - lassen Sie es mich einfach wissen))

Hallo aus der Ukraine)

29.01.2024 - Step-Dateien hinzugefügt

29.02.2024 - JB und Deckel verbessert (Plattform für Deckelschrauben wurde für den Druck optimiert und stärker gemacht. JB mehr Löcher für Kabelverschraubungen wurden hinzugefügt)

Für diesen Druck habe ich verwendet:

Für das Cover

3 Wände (1,2 mm Gesamtdicke)

3-4 Schichten für Ober- und Unterseite

15-20 % Füllung

Für Box

2-3 Wände

3-4 Lagen für Deckel und Boden

15-20 % Füllung

Die Box ist mit diesen Parametern ziemlich steif und verformt sich kaum, wenn sie mit den Händen zusammengedrückt wird.

PLA oder PETG wird gut funktionieren (dieses Modell wurde mit Blue no- name PLA gedruckt und es funktioniert gut, Deckel bleibt an Ort und Stelle auch ohne Schrauben).
