Beschreibung des 3D-Modells

Join my crowdfunding campaign and get the print files for the tourbillon clock:

https://www.myminifactory.com/frontier/an-experimental-triple-axis-escapement-clock-5508?referral=196f1532

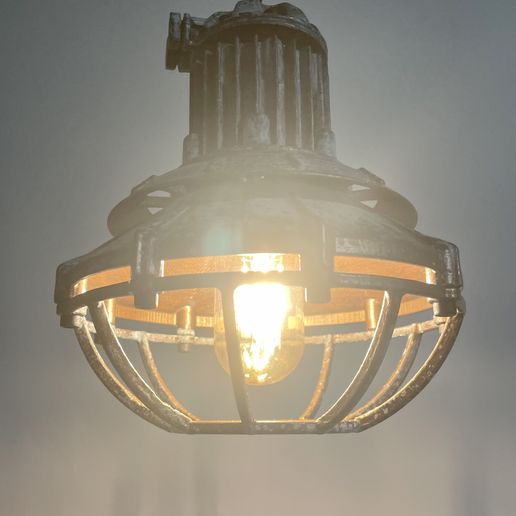

Fully functional lampshade in Industrial style

Due to tax reasons, I need to move all of my paid models to my MyMiniFactory site. Here is a link to this model at a regular price: Links

Overview:

  • 9 individual parts for 3D print
  • Assembled lampshade consist 10 pieces of 3D printed parts, 6pcs - M6x30 screws, 8pcs - M5x25 screws, 9pcs - M5x20 screws
  • All parts can be printed on 200mm x 200mm x 200mm 3D printer or bigger
  • One part (210416v4.2-01) need support when 3D print

Design updates:

  • EDIT 2021.06.17: Part number 210416v4.2-07 is now in revision 2. There was an issue with fixing bulb holder. Now should works fine.
  • EDIT 2023.06.17: Part number 210416v4.2-04 is now in revision 2. There was an issue with parts where fit together to tight.

Assembling guides:

Bill of materials:

  • 210416v4.2-01: 1 pcs
  • 210416v4.2-02: 1 pcs
  • 210416v4.2-03: 1 pcs
  • 210416v4.2-04: 1 pcs
  • 210416v4.2-05: 1 pcs
  • 210416v4.2-06: 1 pcs
  • 210416v4.2-07v2: 1 pcs
  • 210416v4.2-08: 1 pcs
  • 210416v4.2-09: 2 pcs
  • M6x30 screws – 6 pcs, M5x20 screws – 9 pcs, M5x25 screws – 8 pcs

Aliexpress:

Painting guides:

My social media:

If you have questions regarding assembling, suggestions to the project or want to see on what I'm currently working on, here you can find me:

For personal (non-commercial) use only. This model or parts of it CANNOT be sold, shared or distributed in digital, physical, original or modified form.

3D-Druckeinstellungen

  • Wenn Sie malen wollen, können Sie mit 0,3 mm Schichthöhe drucken.

  • 3 Wandlinien verwenden

  • 5 untere und obere Schichten

  • 20% Ausfachung

  • Düse - 0,4 mm oder 0,6 mm (ich verwende bei allen meinen Drucken 0,6 mm)
