iPad Kamera-Kit

Ich habe dieses iPad-Kamera-Kit für die Verwendung mit der Sprint Timer App entwickelt, um die Zieleinläufe bei Leichtathletikwettkämpfen zu fotografieren. Es gibt sowohl vertikale als auch horizontale Halterungen, obwohl Sprint Timer nur die vertikale Ausrichtung unterstützt. Das Kit unterstützt die iPad-Versionen 2, 3 und 4 und umfasst eine Gegenlichtblende, einen ausklappbaren Bildschirmschutz und eine Stativhalterung (mit Verdrehsicherung).

Dieses Design hat mehrere Iterationen durchlaufen. Die Stativhalterung verfügt über dreieckige Streben zwischen der Grundplatte und dem Gerät, die für eine solide Halterung sorgen, die sich nicht verbiegt und verdreht. Die Streulichtblende schirmt das Objektiv an der Vorderseite gegen Streulicht ab, und die Bildschirmabdeckung erleichtert das Ablesen des Bildschirms im direkten Sonnenlicht. Die iPads der Versionen 3 und 4 sind etwas dicker als das iPad 2, daher gibt es zwei Versionen des Kits, um diese Unterschiede auszugleichen.

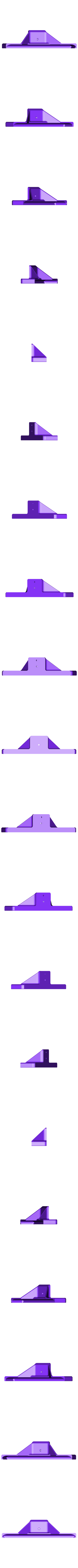

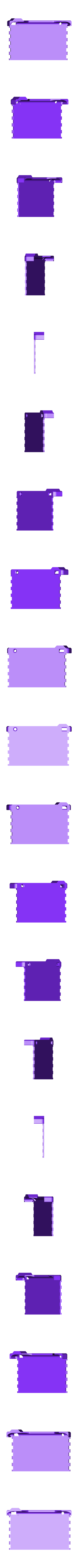

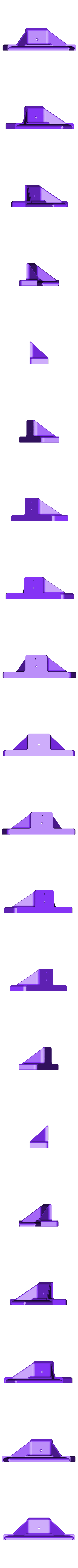

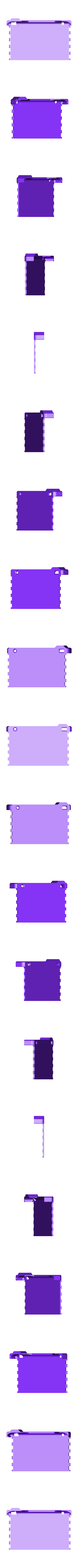

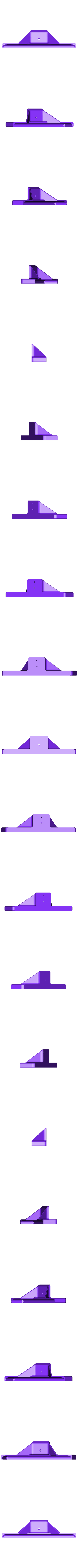

Sie müssen einen Sockel, eine Haube sowie eine linke und eine rechte Blende drucken, entweder in vertikaler oder horizontaler Ausrichtung. Diese Teile haben enge Toleranzen für eine eng anliegende Passform, so am besten ein bisschen schlank, wenn möglich zu drucken. Die Innenkante muss eventuell leicht angeschliffen werden, damit sie an das iPad passt, aber sie soll wie angegossen sitzen, ohne Spiel, damit Ihr wertvolles iPad nicht herausfallen kann.

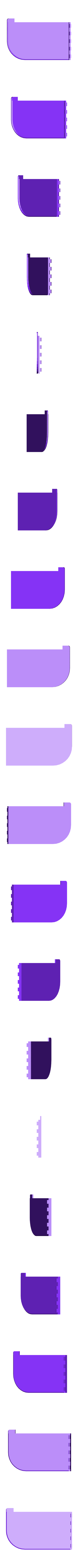

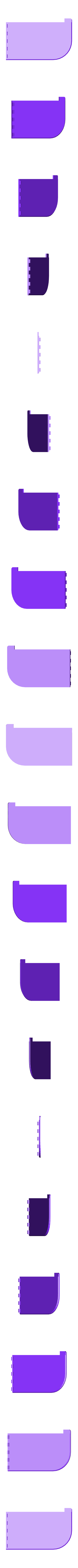

Die Schirmpaneele werden mit einem 100 mm langen 1,75-mm-PLA-Filament als Scharnierstift an der Haube befestigt. Tauchen Sie das Filament in kochendes Wasser, damit es weich wird, und rollen Sie es auf einem Schneidebrett flach aus. Führen Sie es dann mit einer Spitzzange durch die Löcher. Wahrscheinlich ist es am besten, zuerst einen Probelauf mit einem Ersatzstift zu machen, um die Löcher freizulegen, und dann die Teile zusammenzufügen. Die Sockel sollten mit einer Schichthöhe von 150 Mikron gedruckt werden, um sicherzustellen, dass das Gewinde richtig gedruckt wird. Ich habe 3 Schalen und 25% Füllung verwendet.
