3D-Druckerdatei info

Beschreibung des 3D-Modells

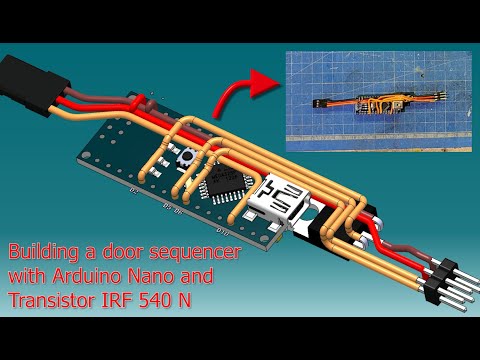

https://www.youtube.com/watch?v=C_XIvMjnCMc&t=39s

Dies ist ein Türsequenzer-Projekt für MotionRC Retract mit 5.1mmshaft.

Dieser Rückzug ist langsamer und hat ein höheres Drehmoment als der 4,1mm-Rückzug, weshalb der Standard-MotionRC-Türsequenzer nicht verwendet werden kann, da das Zeitintervall nicht lang genug ist.

Komponenten:

Arduino Nano

Transistor IRF-540N

PIN-Stiftleiste (vom Arduino)

Futaba-Stecker

Funktionsweise:

erweitern:

die Türen öffnen sich, dann fahren die Zahnräder aus, die Türen bleiben offen.

einziehen:

Die Türen sind offen, das Fahrwerk fährt ein und die Türen schließen sich

Die Verkabelung ist als 3D-Datei in STL und STEP enthalten.

Das Programm für die Arduino IDE befindet sich mit dem STEP in der ZIP-Datei.

Der Transistor wird benötigt, weil nach dem Anschluss der RC-Anlage an die Batterie ohne den Transistor die Servos für die Türen unkontrolliert in jede beliebige Position fahren, weil der Arduino schneller startet als der Empfänger ein Signal an den Arduino senden kann.

Deshalb verzögert der Transistor den Massezugriff auf die Servos, bis ein Signal den Arduino erreichen kann.

Wie man den Arduino Nano programmiert, wird in vielen Videos auf Youtube gezeigt.
