Beschreibung des 3D-Modells

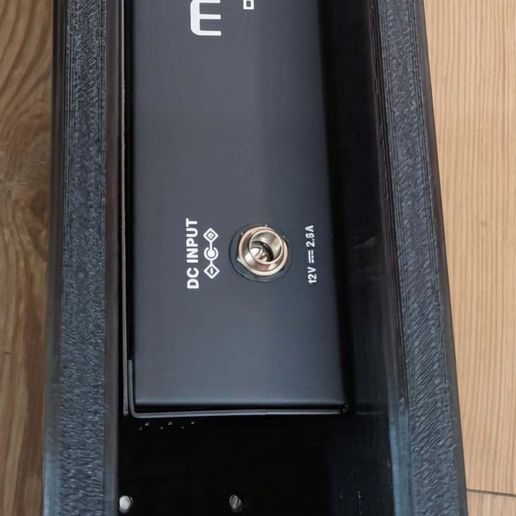

A simple 1u box with parametric sizing, and captive nuts to hold the rack ears. Ideal for audio equipment or other technical gear that needs some protection but not the weight of a fully manufactured rack box.

3D-Druckeinstellungen

Note that the STL provided is just one I happened to make (for the Midas DN4816) - you need to edit the actual design parameters in fusion360 to create one the appropriate size for your unit(s).

I printed with 5% gyroid infill with 98a / stiff TPU to make a good rubbery case. I also embossed an SVG logo in it via the slicer. No supports are needed - the rear of the rack lugs are intentionally angled to avoid this - Orient so the lugs are at the top of the print - see the Orca screenshot.

You need to put a pause in the print at the final layer of the nut holes so you can insert the nuts and print them into the model.

Designed to print vertically and just fits in one piece at 45deg on a 500x500 bed.

Larger heights can be made, but typical large format printers max out at 500x500x500 which limits to 1u; I've not tested the parameters at more than 1u although in theory it might work!
