Verbesserte LED-Simulation Grüner Kap-Leuchtturm-Modell

Dank des erstaunlichen Projekts von gwpoulos habe ich seine Idee für mein Modell des Green Cape Lighthouse mit hervorragenden Ergebnissen angepasst:

Die 3D-gedruckten Gehäuseteile für die LEDs wurden so umgestaltet, dass sie zu meinem Modell passen, und an die in meinem Wohnort verfügbaren LED-Streifen angepasst. Außerdem wurde ein Deek Robot Arduino Pro Mini Klon verwendet (ich konnte das Original nicht finden), und es funktionierte gut. Ich habe einen externen 5-V-Regler verwendet, wie im ursprünglichen Projekt für den Langzeitbetrieb vorgeschlagen.

Die Teile wurden in PLA gedruckt, mit normalen Einstellungen und ohne Unterstützung. Es werden zwei Ringe benötigt, einer für die Oberseite und einer für die Unterseite.

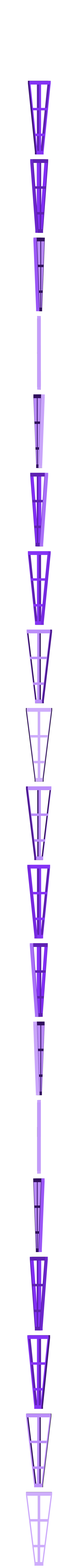

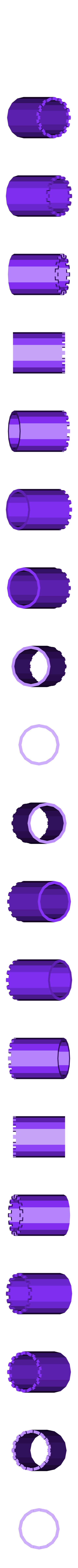

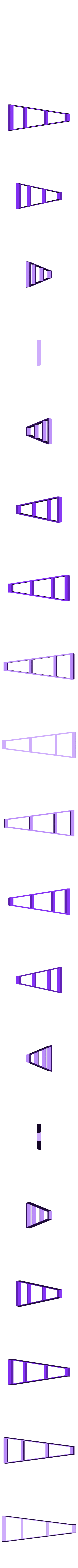

Um diese Modifikation an das bestehende Modell des Green Cape Lighthouse anzupassen, müssen Sie die Teile new_optics 1, 2 und 3 ausdrucken, um sie oben auf den bestehenden Balkon zu setzen. Ich habe zwei neue Teile beigefügt; new_optics 4 und 5, wenn Sie es vorziehen, die Fensterrahmen zu montieren, anstatt sie in einem Stück zu drucken.

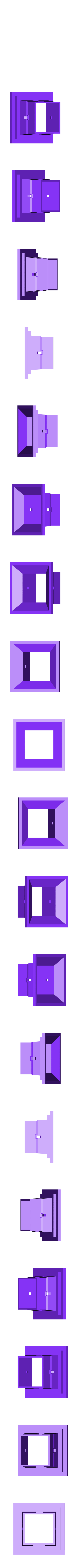

Wenn Sie möchten, dass die Funktionstasten der elektronischen Schaltung von der Außenseite des Modells aus erreichbar sind, drucken Sie zusätzlich das Teil new_base, das ebenfalls geändert wurde, um etwas Druckmaterial zu sparen, aber es ist etwas schwieriger, es mit dem Rest der Körperteile auszurichten.

Die übrigen Teile des Original-Leuchtturmmodells (Körper 1, 2 und 3; Balkon 1 und 2; Kuppel und Zubehör) können ohne Änderungen verwendet werden.
