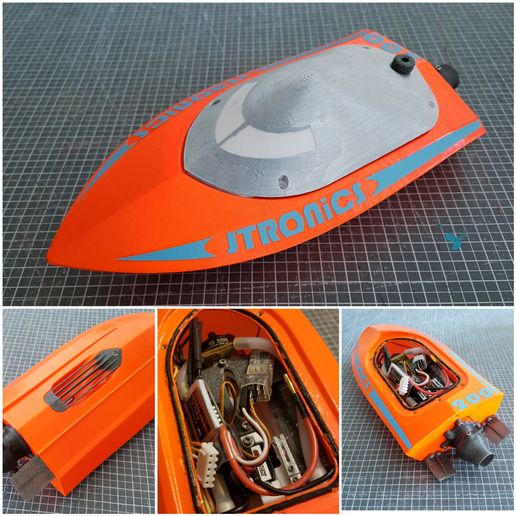

Mini barco a jato RC 200 Mono

Barco de tamaño completo con estator y boquilla 230x75x50mm

Tamaño del barco sin estator y boquilla 200x75x50mm

Necesita una impresora 3D con una altura de impresión mínima de 200mm.

¡Síguenos en Cults3d y en Youtube para que te avisemos de una nueva subida!

Las primeras descargas de cada nueva subida son gratuitas.

Mini Jet Boat 200 Mono controlado por RC

Mini Jet Boat 200 Twin controlado por control remoto

Mini Jet Boat 300 Mono controlado por RC

Tome este modelo, si sólo necesita el Water Jet Drive

Para los principiantes, recomiendo empezar con RC Jet Boat 200 Mono o el Jet Boat 300 Mono

Vídeo:

• Barco RC JET impreso en 3D V003

• Barco RC JET impreso en 3D con JET Drive - Pruebas de autodirección

• Barco RC JET impreso en 3D con JET Drive - Montaje

• Barco RC JET impreso en 3D con JET Drive

• Barco RC JET impreso en 3D con JET Drive - Pruebas

• Barco RC JET impreso en 3D con JET Drive - carrera en un día soleado

• Barco RC de velocidad - 3D impreso Jet Drive Bodensee

• Barco RC MiniMono - 3D impreso 18mm Jet Drive

• RC MiniMono Boat - ¡Impulsión a chorro impresa en 3D bajo el agua!](https://youtu.be/qFJwZhQA2NM)

• Barco RC JET impreso en 3D con JET Drive - Electrónica

• Cómo reemplazar el eje del motor sin escobillas

Partlist (última actualización en 2020.05.07)

• 6x tornillo sin cabeza M2x3mm (hélice, servocuerno)

• 6x tornillo inbus M2x8mm (3x boquilla de chorro, 1x aceite)

• 10x tornillo inbus M2x6mm (4x tapa, 2x servo, 2x electrónico, 2x motor)

• 2x tornillo inbus M1.6x5mm

• 6x inserto inserto de latón para calefacción M2x3mm, 4x tapa, 2x montaje electrónico

• 1x junta cordón de goma espuma Moosgummi 2x200mm

• 2x batería 18650 3400mah 3.7V o 18350 1500mah 3.7V

• 1x cable de equilibrado 500 mm RC Servo cable

• 1x accionamiento eje de motor más largo 2x30mm

• 1x accionamiento varilla 2x100mm

• 1x accionamiento acoplamiento del eje, motor 2mm a varilla 2mm

• 1x accionamiento Rodamiento de latón 52B 2.05x5x2.4mm, OD 5mm o MR25ZZ (4.50€)

• 1x servo 2g Fuente 1 o Fuente 2 o Fuente 3

• 1x servo varilla 1mm, ca. 100mm

• 1x tubo de latón del servo OD 2mm, ID 1mm (varilla del servo), Longitud 10mm

• 1x cojinete de chorro de accionamiento, tubo de latón OD 3mm, ID 2mm (varilla de accionamiento Longitud 3mm, varilla de servo Longitud 10mm)

• 1x Cargador de batería Lipo iMAX B6 cargador (opcional)

Motor sin escobillas

• 1x accionamiento motor DYS BE1806 2300KV o 4 pcs Motor otros motores también posibles, diámetro máx. 23mm, longitud aprox. 18mm, tornillos 16mm

• 1x drive esc Emax 20A BLHELI ESC

o

• 1x drive esc Littlebee 20A ESC y 1x Recom R-785.0-0.5

Motor con escobillas

• 2x tornillo inbus M2x4mm (2x motor)

• 1x accionamiento motor cepillado 180

• 1x accionamiento Cepillado ESC 20A

Mi controlador RC (ejemplo)

• 1x Transmisor FrSky Taranis X9D Plus 2.4G

• 1x Receptor Mini Frsky D8 2.4G 4CH

o

• 1x Transmisor FLYSKY FS-i6X i6X 2.4GHz

• 1x Receptor Flysky i6 i6X i6S

Es resistente al agua ... ¡SÍ, lo es!

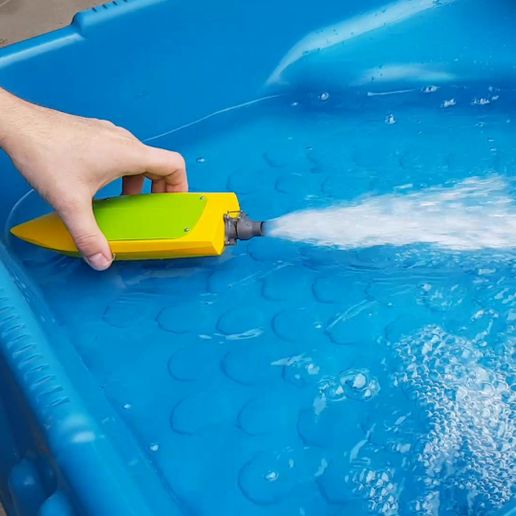

• ¡Mira el vídeo RC MiniMono Boat - 3D printed Jet Drive UNDERWATER! Después de eso, ¡no había agua en él!

• Si tu impresión del casco es buena, debería ser impermeable. Pero, si quieres estar seguro, podrÌas pintarlo con una fina capa de barniz para coches. Yo he probado ambas variantes y funciona muy bien.

• El eje de transmisión del barco está sellado entre dos cojinetes lisos con una junta lubricante.

• La cubierta se sella con un cordón de 2 mm de gomaespuma o con una junta flexible impresa en 3d

Actualización

• 20210930 actualización a V003, casco sin batterymount

• 20210722 actualización a V003, rejilla, pomo, ...

• 20200827 añadido decoración de pegatinas como svg y pdf

• 20200611 actualizar lista de piezas de esc y motor

• 20200603 añadido motor_180_ adapter.stl

• 20200527 revisado todos los enlaces

• 20200324 corregido error en boat_hull_split_a y boat_hull_split_b

• 20191027 actualización boat_hull, nozzle, seal

• 20191005 añadido boat_trimtabs

• 20190924 añadido boat_cover para el auto-enderezamiento

• 20190907 nuevo VideoTutorial para montar la electrónica del Jet Boat

• 20190815 optimizado boat_cover para facilitar la impresión 3d

• 20190806 añadido una versión de boat_hull sin montaje de batería 18650

• 20190721 añadido un nuevo boat_cover coordsys, algunos slicer tenían problemas

• 20190712 añadido fotos de ajustes y montaje de cura

• 20190708 trabajando en un video de cómo hacerlo y un tutorial

• 20190702 añadido boat_hull dividido para una menor altura de volumen de construcción.

• 20190701 carga inicial

Modelos 3D adicionales:

• Cubierta autodireccionable

• Flaps

• Caja de transporte IKEA

• Hélice 20mm 3 Palas

• Acoplamiento del motor

• Soporte de barco/ soporte

Licencia de objeto - Licencia estándar de almacén de archivos digitales

• No se permite la remezcla

• Uso comercial no permitido

• Añadir créditos al diseñador cuando se comparten enlaces, fotos y vídeos de objetos

Muéstrame tus marcas.

Descubre mis otros diseños de jtronics en cults3d

Sitio web: http://www.jtronics.de/

Instagram: https://www.instagram.com/jtronics.de/

Youtube: https://www.youtube.com/jtronicsTV

Twitter: https://twitter.com/jtronics2

Facebook: https://www.facebook.com/jtronics.de/

slicer: cura (por favor toma cura, não tomes slic3r!)

• Material: PLA

• Bocal: 0.4mm

• Enchimento antes das paredes: Não !!! Importante !!!

• Paredes exteriores antes das interiores: Sim !!! Importante !!!

• parede: 3 Perímetro

• suporte: apenas para cobertura

• Otimizar a ordem de impressão da parede: Sim

• Preencher Gabs entre paredes: Não

• enchimento: 15

• Otimização do percurso do enchimento: Sim

• camadas adaptativas: Sim com Camada: 0,15 a 0,20 mm

Não muito rápido! Imprimir as peças com cerca de 30mm/s, para obter uma boa ligação de camadas. (Depende da qualidade da tua impressora)

não muito quente, por causa da queda do bocal PLA 205*C
