Cales de montage - structure DE200/DU

Il s'agit d'un jeu de cales, permettant de corriger les défauts structurels,
remarquable pendant un print comme:

• Effet plateau tordu et décollage de print (warping)
• Non respect des valeurs et dimensions d'un objet
• Non verticalité ou horizontalité d'un print
• Wooble
• Résistance sur un ou plusieurs axes (X, Y et Z)

Elles ont pour but 4 point précis:

• Un assemblage initial d'une DE200 en kit, optimal, droit et stable
• Un réglage de structure précis d'une DE200 déjà assemblée
• Une structure stable pour un transport sécurisé
• Une fixation durable en caisson ou sur établi pour conserver une stabilité et un parallélisme parfait, et donc améliorer la qualité des impressions.

Matériel nécessaire:

• Plateau de 400mm x 500mm x 20mm minimum
• 8 vis M6 de 50mm ( longueur a adapter en fonction de l'épaisseur de votre plateau)

• 8 écrous M6 tête hexagonal (6 pans)

• Le tournevis fourni avec votre DE200

• Petite clé spéciale à imprimer (facultatif)

• Notice de montage en PDF

Les côtes de perçage pour le plateau sont fournies dans la notice.

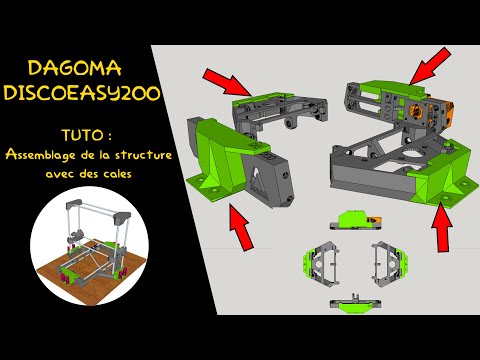

Il y a 2 tutoriels en ligne:

• REGLAGE DE200 : https://www.youtube.com/watch?v=flJzn38HHHc
• MONTAGE ALTERNATIF DE200 : https://www.youtube.com/watch?v=_RtukI-wLfQ

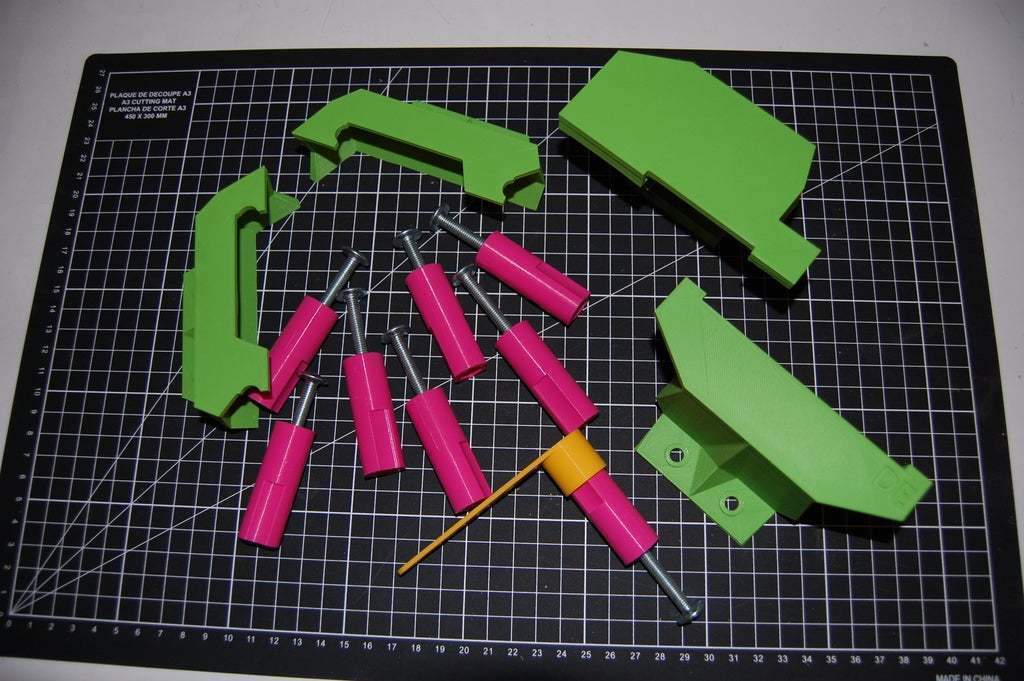

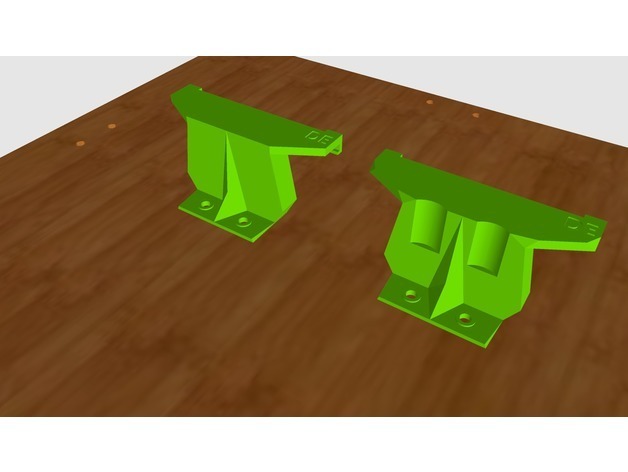

nombres éléments à imprimer:

• cale latérale gauche X1
• cale latéral droite X1
• cale avant X1
• cale arrière X1
• rallonge écrous X8
• clé montage X1

supports nécessaires pour les cales.
support non nécessaire pour la clé et les rallonges d'écrous.

RETOURS: (11 personnes)

Niveau de difficulté: 1 = très facile >>> 5 = très difficile

• Perçage plateau : 3/5
• Impressions des cales : 1,5/5 (surtout liés aux supports suivant les slicers utilisés)
• Impressions des boulonneries et accessoires : 1/5

Améliorations constatées:

• 5 remarquent une atténuation du bruit en fonctionnement
• 7 remarquent une amélioration significative des prints (2 avec pack expert, 3 avec tete origine, 1 avec tête personnalisée, 3 non précisé)
• 6 remarquent la stabilité conservée lors d'un transport
• 5 ont réglés leurs DE200
• 2 a assemblée de A à Z sa DE200 avec la méthode cales.
• 6 utllisent les cales pour fixer leurs DE200 sur établi.

Problèmes constatés:

• 2 ont eu un soucis de print de la cale arrière (supports) ( problème réglé, mauvaise orientation sur le plateau, gestion du slicer)
• 1 trouve que l'outil de serrage frotte sur la cale au serrage (en effet, cela dépend de comment sont réalisé les percages avec du portatif par exemple, mais ce n'est pas un élément essentiel)
• 1 trouve les couleurs nuls... (sans commentaires... la couleur, c'est vous qui la choisissez...)
• 1 personne fait la remarque que les adaptateurs de visserie sont trop longue en hauteur. (Une version plus courte sera prochainement disponible)
• 1 a un soucis de montage avec un extrudeur type MK8. (en effet, les cales ont été pensées pour une machine équipé de pièces officielles Dagoma, cependant, une version compatible peut ête envisagée.)

Votre avis est important, n'hésitez pas à me laisser un commentaire avec votre ressenti.

Merci a vous.

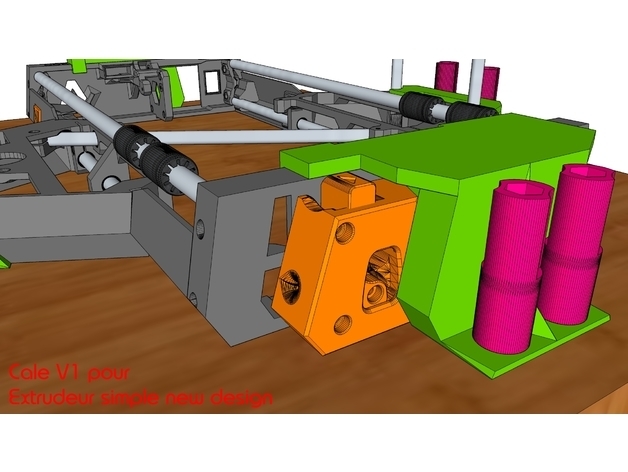

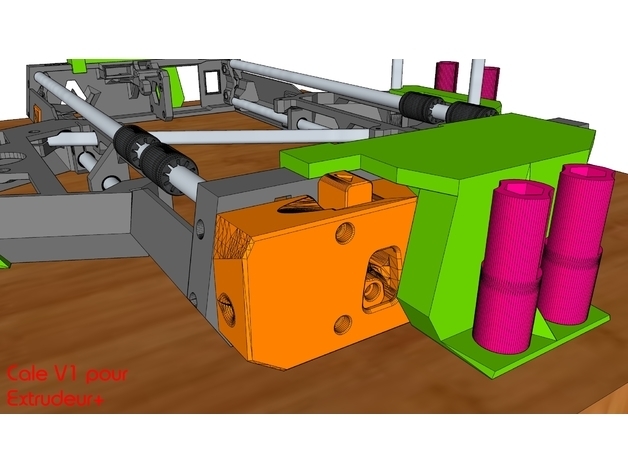

MàJ Novembre 2018: Suite à un retour concernant une DE200 avec extrudeur d'origine, la cale actuelle gêne le mouvement du levier pour insérer/retirer le filament.

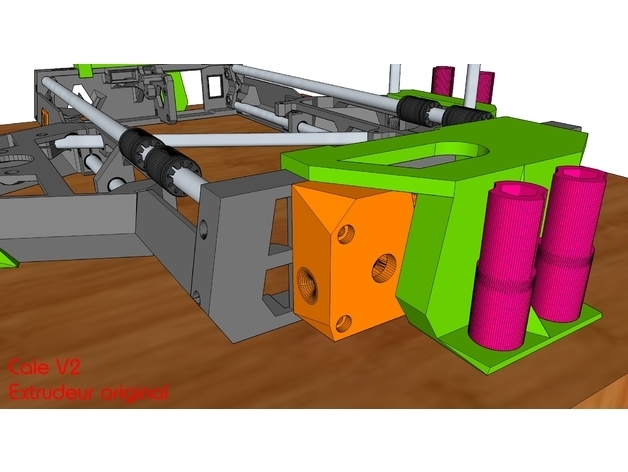

Pour celle et ceux qui sont dans ce cas, je met en ligne une version de la cale AR V2 Extru Orig. celle ci vous permettera de profiter des cales et laissera libre les actions sur le levier d'extrudeur. (Merci à Guillaume pour ce retour!)

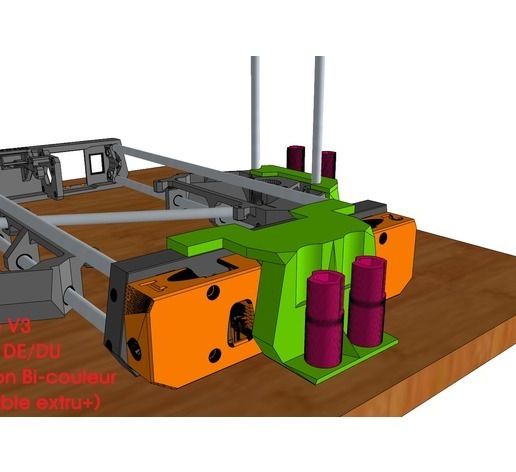

MàJ Février 2019: Ajout d'une cale arriere V3 pour DE200 bi-couleur (double extrudeur+) réduction de matière, design redessiné, accès plus facile de la clé de serrage.
Remix des rallonges d'écrou (plus courtes)
Remix de la cale avant (même améliorations que la cale arriere)
Adaptable pour Disco Ultimate, à la différence que l'utilisation des cales latérales ne sont plus nécessaire (bases latérales améliorées sur DU) seulement les cales avant et arrière.
