Description du modèle 3D

Ce kit de fabrication comprend tout ce dont vous avez besoin pour fabriquer un tube de 2,00". Chaque coude a une pièce de départ et actuellement une sélection de pièces droites (si vous avez besoin d'une autre taille, envoyez un message), avec les clips alors prêts à commencer votre fabrication, puis il y a une gamme d'angles par incréments de 9 et 15 degrés, avec deux rayons différents de la ligne centrale. Chacun est également marqué par incréments de 15 degrés afin que vous puissiez noter avec précision les angles auxquels deux tuyaux se trouvent lors de la traduction de votre conception, pour aller plus loin, il comprend également quelques outils supplémentaires pour la conversion en métal, les marqueurs de coupe de pliage mandrin vous permettent de transformer des courbes plus grandes comme 90 degrés en angles plus petits, et les marqueurs de ligne centrale permettent de marquer avec précision soit 2 ou 3 lignes le long de la longueur d'un tube de 2,00" soit à 180 degrés ou 90 à part, respectivement.

Le kit contient un expandeur qui s'insère dans un tube existant ou une bande en V de 48-51mm, une pièce de départ s'y attache pour vous permettre de continuer à travailler sur un tube existant ou de commencer un nouveau tuyau de descente à partir de zéro. L'expandeur fonctionne en utilisant le boulon avec lequel la pièce de départ se fixe pour comprimer et étendre le tube, il tire également la pièce de départ pour s'assurer qu'elle ne bouge pas pendant la maquette. Les systèmes plus importants nécessiteront des supports supplémentaires. Il utilise un joint torique qui sert à saisir le tube et à rétracter les colliers de l'intérieur du tube.

Pièces incluses dans cette liste :

Extenseur de 2.00

Joint de dilatation 48-51mm pour la pièce de départ

2.00 Inch, 2.00"(50.8mm) coudes CLR (Début + fin pour tous)

9 degrés

15 degrés

18 degrés

27 degrés

30 degrés

36 degrés

45 degrés

54 degrés

60 degrés

72 degrés

75 degrés

81 degrés

90 degrés

2.00 Inch, 3.00"(76.2mm) coudes CLR (Début + fin pour tous)

9 degrés

15 degrés

18 degrés

27 degrés

30 degrés

36 degrés

45 degrés

54 degrés

60 degrés

72 degrés

75 degrés

81 degrés

90 degrés

2.00 Pouce droit

20mm (plus pièce de départ)

25mm

30mm (plus pièce de départ)

35mm

40mm (plus pièce de départ)

45mm

50mm (plus pièce de départ)

55mm

60mm

65mm

70mm

75mm

80mm

85mm

90mm

95mm

100mm

105mm

110mm

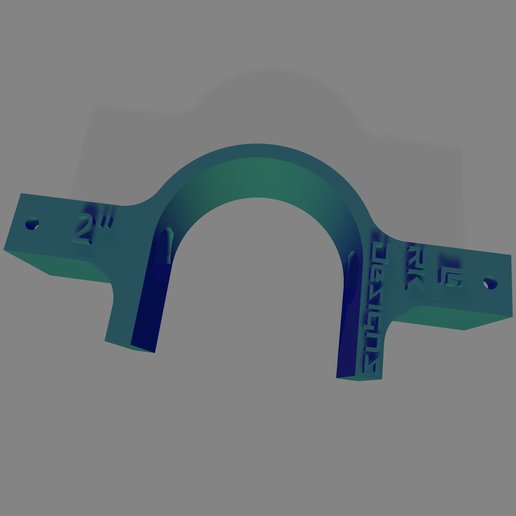

Marqueurs de ligne centrale (voir mon autre annonce pour plus d'informations sur ces marqueurs)

2.00 Pouce

https://cults3d.com/fr/mod%C3%A8le-3d/outil/centerline-tools-1-to-3

Guide de coupe pour le pliage des tubes (voir mon autre annonce pour plus d'informations sur ces guides)

https://cults3d.com/:2168038

Nomenclature de l'expandeur :

Boulon Allen M8 (la longueur dépend de l'espace libre ; 30 mm est largement suffisant)

Rondelle M8

Ecrou M8

Joint torique (ID-21mm x 2.5mm - c'est un peu difficile à mettre en place, mais cela fonctionne bien - ne dépassez pas ID40mm x 2.5mm)

Si vous souhaitez une taille de tuyau différente, un angle spécifique ou une bride d'échappement ou des brides de turbo ajoutant aux collecteurs, laissez-moi un message et je vous répondrai dès que possible.

Paramètres d’impression 3D

Voir le guide disponible gratuitement :

https://cults3d.com/:2567742

Ce site comprend une petite description de tous les fichiers disponibles, ainsi qu'une section sur l'impression de toutes les pièces disponibles.

Page traduite par traduction automatique. Voir la version originale.

Catégories

Toutes les catégories › Outils › Bricolage / Outillage à main / Machines-outils

Mots-clefs

Vous souhaitez soutenir Cults ?

Vous aimez Cults et vous avez envie de nous aider à continuer l’aventure en toute indépendance ? Sachez que nous sommes une petite équipe de 4 personnes et qu’il est donc très simple de nous soutenir pour maintenir l’activité et créer les futurs développements. Voici 3 solutions accessibles à tous :

  • PUBLICITÉ : Désactivez votre bloqueur de publicité.
  • DON : Faire un don via Ko-Fi Faire un don
  • BOUCHE À OREILLE : Invitez vos amis à venir découvrir le site et les magnifiques fichiers 3D partagés par la communauté !

Partager et télécharger sur Cults3D c’est garantir que les designs restent bien entre les mains de la communauté des makers ! Et non celles des géants de l’impression 3D ou du software qui possèdent les plateformes concurrentes et qui exploitent les designs pour leurs propres intérêts commerciaux.

Cults3D est un site indépendant et autofinancé qui n’a de compte à rendre à aucun investisseur ou aucune marque. La quasi totalité des revenus du site sont reversés aux makers de la plateforme. Les contenus publiés sur le site servent uniquement les intérêts de leurs auteurs et pas ceux des marques d’imprimantes 3D qui souhaitent aussi contrôler le marché de la modélisation 3D.
