Respirateur à ventilation assistée (PAPR) Mod pour masques faciaux CPAP et autres

*** Je ne poste plus sur Thingiverse, ni sur les mises à jour. Si vous souhaitez voir l'ensemble de mon travail et les mises à jour des articles postés sur Thingiverse, veuillez visiter mon site Web personnel https://gallaghersart.com/design ,OU chercher sur Google "GallaghersArt 3D" (GallaghersArt est un mot unique sans espace). Thingiverse était amusant !

Powered, Air-Purifying Respirator (PAPR) Mod pour les masques CPAP et autres.

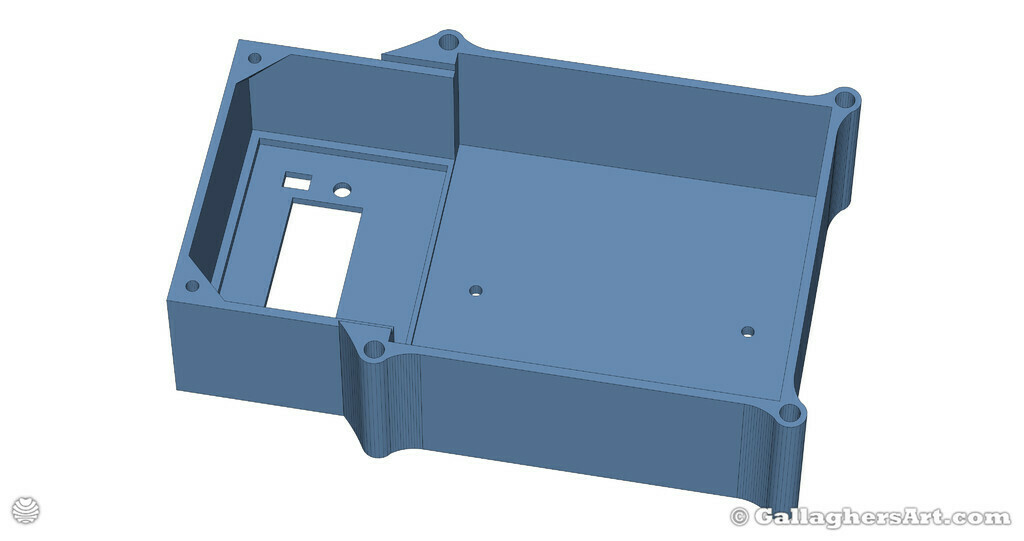

**Mise à jour du 13 avril J'ai enfin obtenu du filament et testé d'autres pièces... désolé, tout ce que j'ai pu obtenir était noir et ils ne prennent pas bien les photos. 1er Mise à jour des deux supports de type 3M pour que les cartouches 3M soient verticales une fois attachées. 2ème ajout de deux supports 3M pour les filtres et les cartouches. 3ème ajout d'un gabarit de test pour la face du voltmètre. 4ème mise à jour du support de test 3M et ajout de la version de test du filtre. 5ème modification mineure de la batterie Bottom avec ceinture. 6ème ajout d'un support de batterie 8x18650 avec Voltmètre. 7ème Mise à jour des statistiques pour l'air comprimé à partir de l'utilisation réelle. plus à venir...

Mise à jour du 9 avril 2020 : 1ère partie de la batterie modifiée pour une meilleure gestion des câbles, 2ème ajout d'un autre couvercle de batterie pour abriter le régulateur de volts, 3ème mise à jour du support de filtre 3M et les diviser en 2 versions différentes - une pour la cartouche et une pour le filtre 3M en papier / tissu qui s'étend dans le filtre pour étendre le filtre afin qu'il ne s'effondre pas. 4. Redimensionnement des pièces principales. 5ème ajout de statistiques sur l'utilisation.

C'est en cours, ont plus de choses à ajouter à cette une fois que je les ai imprimés et prêts à aller. S'il vous plaît visitez mon site Web pour plus de matériel connexe et juste plus. http://gallaghersart.com/page/airtight_adapters_for_medical_masks_and_face_respirators

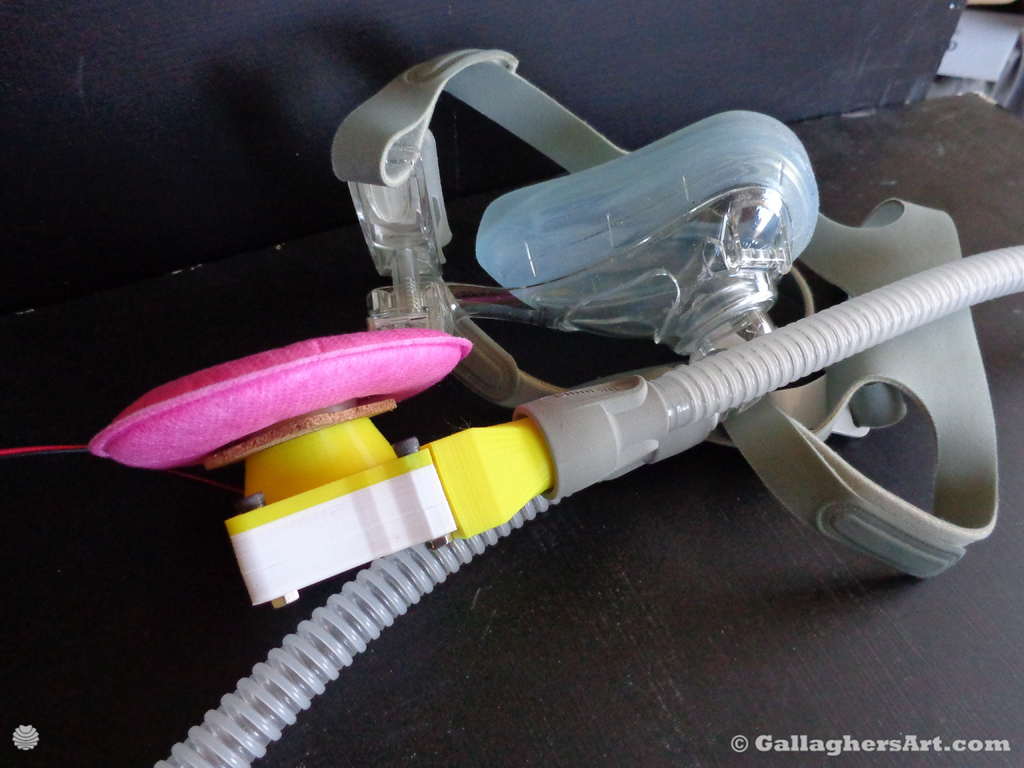

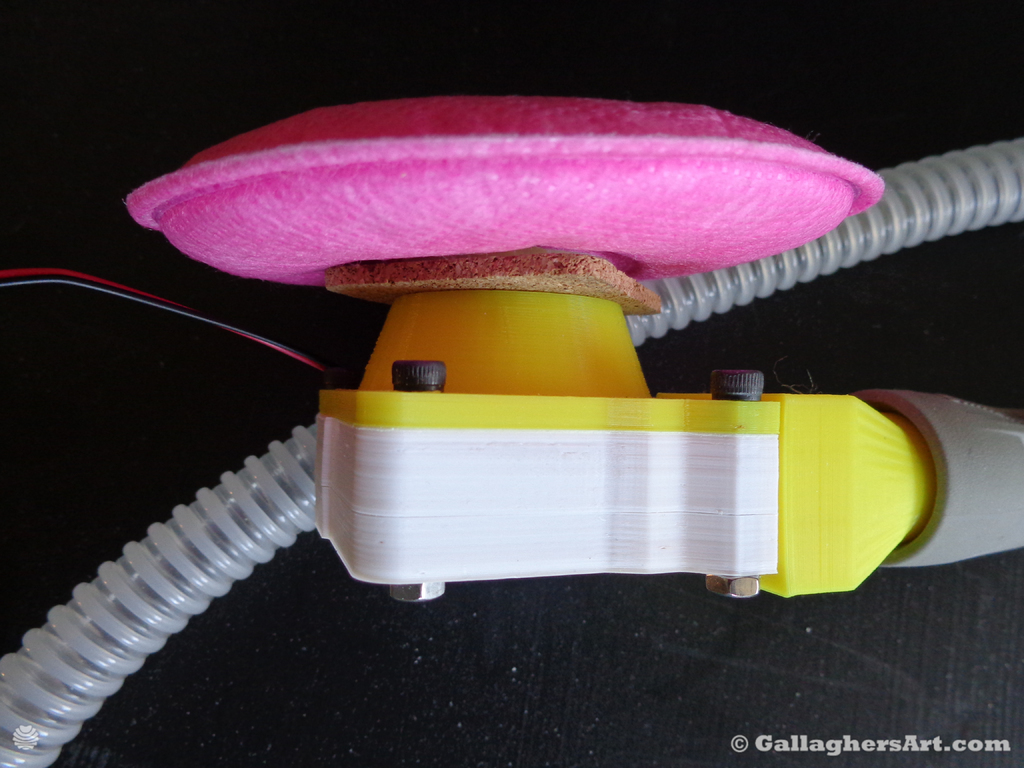

En utilisant des pièces supplémentaires que j'avais pour mon imprimante 3D et un vieux tuyau CPAP et un masque facial, j'ai créé cet adaptateur alimenté pour filtrer l'air entrant. Ce serait seulement bon si vous n'êtes pas malade, pas moyen de filtrer l'air sortant. Je l'ai fait pour être modulaire. Ainsi, je peux avoir différents adaptateurs de tuyau sortant et adaptateurs de filtre entrant. Avec un adaptateur de filtre maison remplaçable.

J'ai utilisé des ventilateurs XX 24v. Ils peuvent descendre à 10v, mais 12v semble le mieux pour le flux d'air. 24v, c'était trop. L'idéal est de les attacher à l'arrière de la personne sur sa ceinture. Et avoir tout filtre également couvert avec quelque chose pour prolonger la vie des filtres.

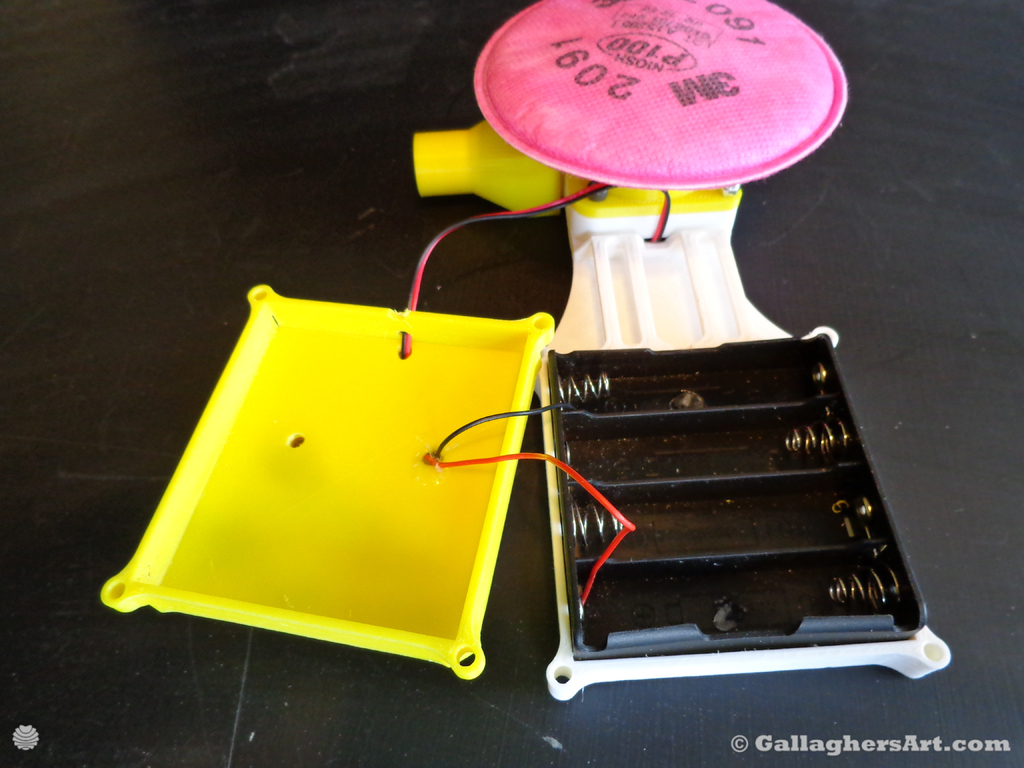

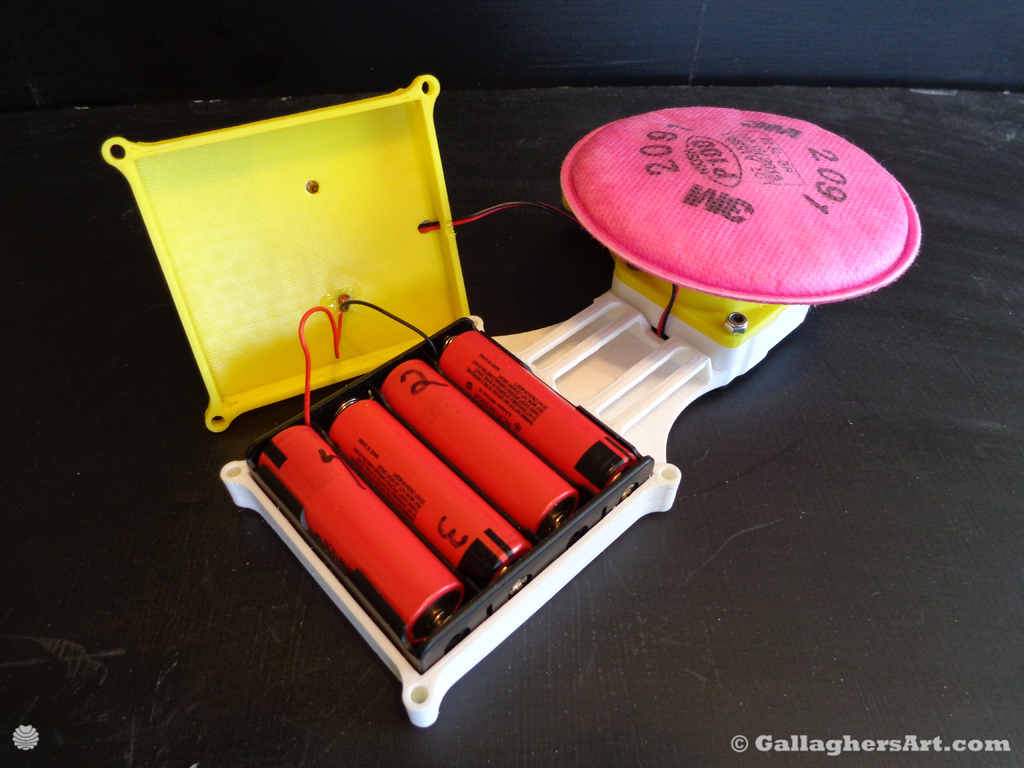

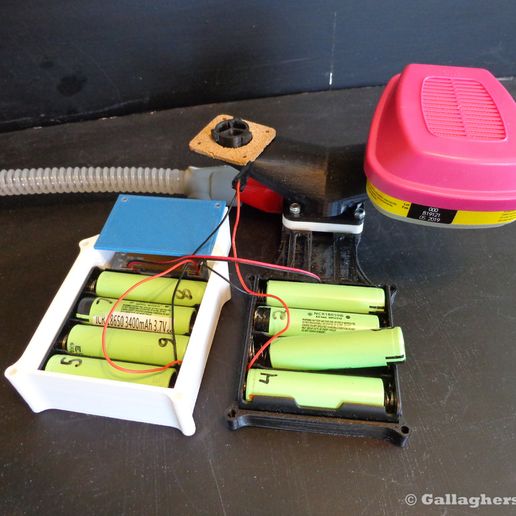

J'ai un module de batterie qui contient 4x 18560 en série. Les supports de batterie qui me donneront entre 17v et 12v. Pas d'électronique, juste des batteries reliées directement au ventilateur, donc l'utilisateur aura un débit variable en fonction de la charge de la batterie. Vous pouvez également utiliser votre propre pack de batteries. J'en ai un qui contient 8x 18650 batteries et je peux régler la tension de sortie, donc le ventilateur reste cohérent.

Une fois que toutes les pièces sont imprimées et que tout s'emboîte, un peu de ponçage avec des petites limes fonctionne bien pour moi. J'ai fait les modules pour accepter 4x les boulons M4 25mm. L'attache du tuyau se glisse tout simplement dessus. Les pièces peuvent aussi être collées pour une installation permanente, ce qui permet de gagner un peu de poids en n'utilisant pas de boulons.

Selon la façon dont vous allez, cela peut nécessiter une impression différente ou des pièces supplémentaires.

1# Avoir sa propre batterie qui fournira 12-18v

2# Adaptateur secteur pour ceux qui seront stationnaires.

3# Batteries de l'unité simple et unité de ventilation comme une seule, échangez les batteries avec celles qui sont chargées.

4# Unité unique à tension réglable et charge de la batterie pendant l'utilisation. (Bientôt, j'ai les pièces pour l'unité simple)

Si vous utilisez de la colle

Vérifiez que toutes les pièces s'adaptent, y compris le tuyau et les filtres, avant de les coller. L'adaptateur correct du filtre d'admission d'air doit être collé à la sortie d'air des modules du ventilateur. Avant de coller, vérifiez que les pièces s'alignent correctement. Un ponçage sur une surface plane peut être nécessaire. Si le ventilateur est lâche, ajoutez du rembourrage dans les zones non liées au flux d'air, ce qui améliorera également l'étanchéité. Les pièces déformées ne fonctionneront pas. Nettoyez les pièces après un ponçage final super fin des surfaces. Appliquez la colle et maintenez-la en place jusqu'à ce qu'elle durcisse. Je ne recommande pas de coller l'adaptateur de tuyau au cas où les tuyaux changeraient.

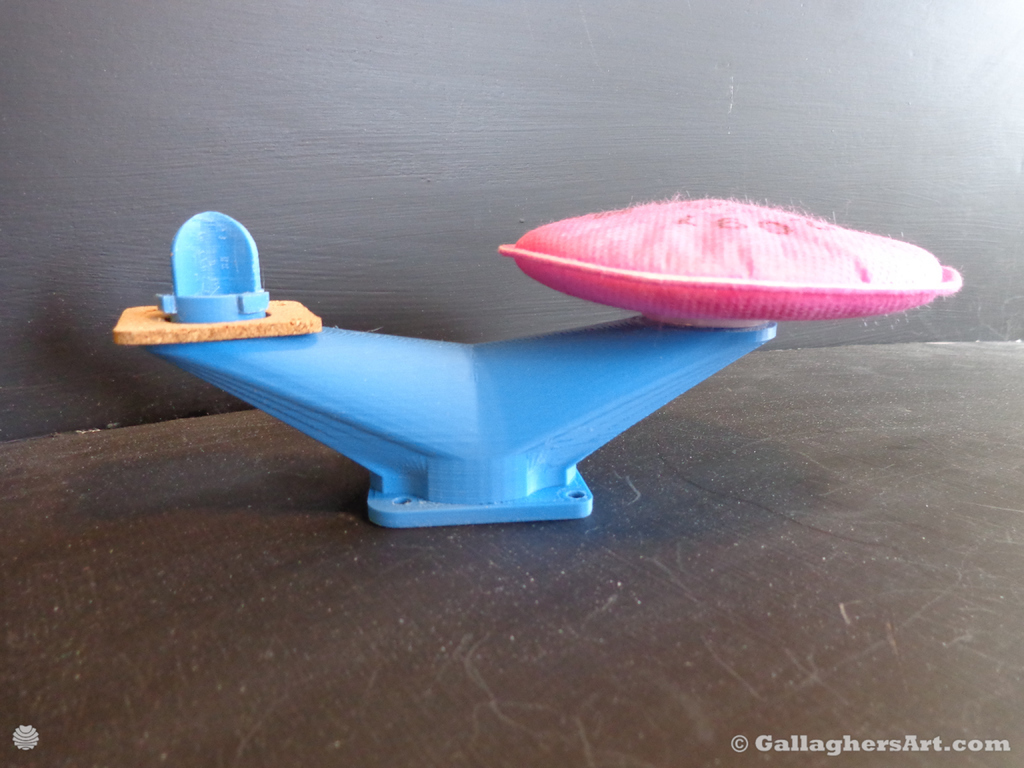

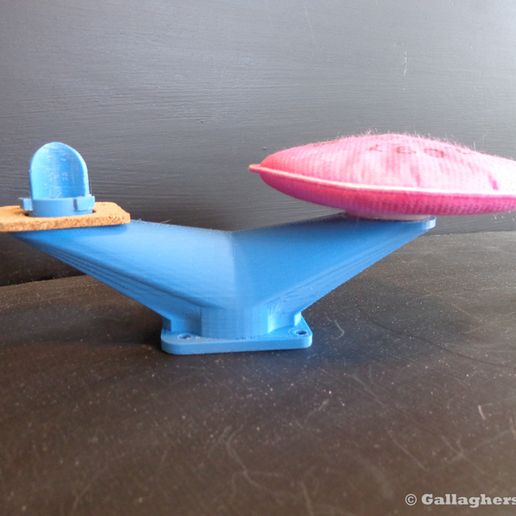

Utilisation de l'adaptateur de filtre personnalisé 3M ®©

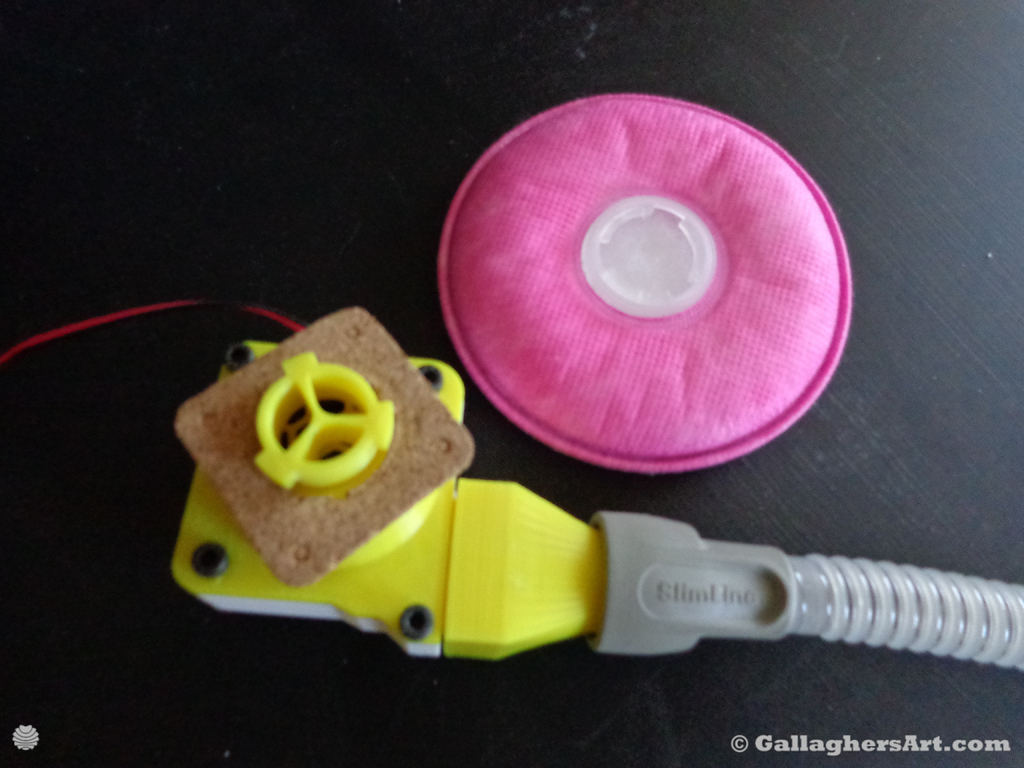

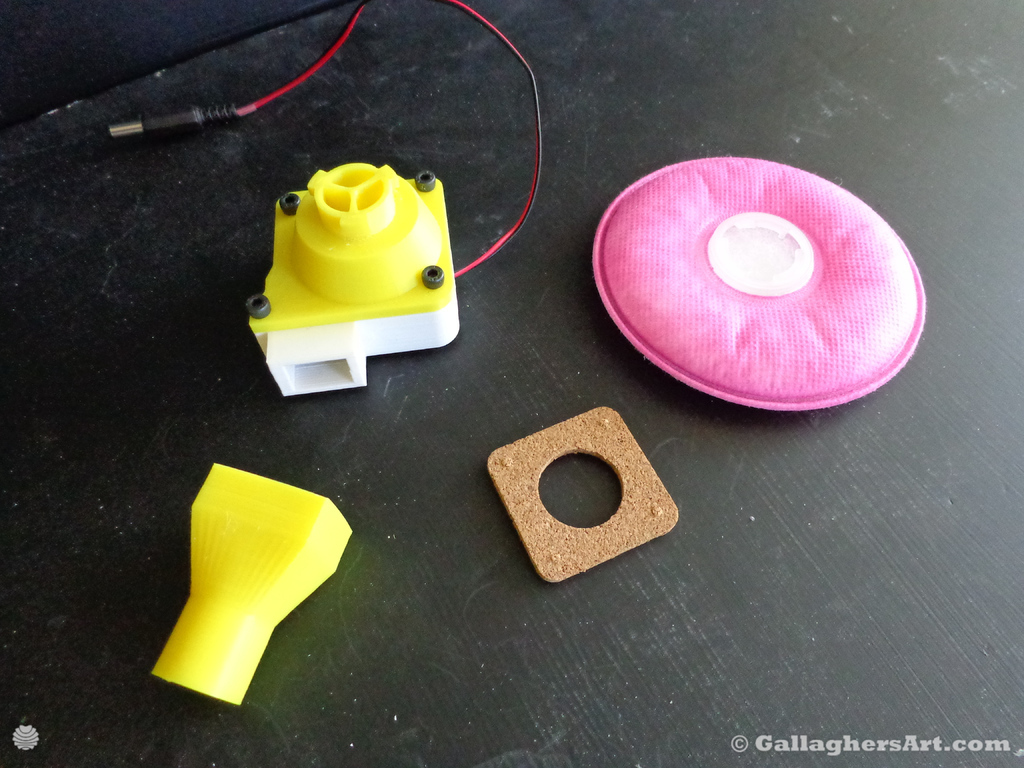

J'avais quelques joints de vibration en liège pour les moteurs NEMA 17 destinés à une future imprimante 3D. Ils font 2,9mm d'épaisseur et lorsqu'ils sont compressés environ 1,5mm d'épaisseur. Beaucoup plus épais que le joint en caoutchouc sur les masques 3M. En utilisant le modèle de joint imprimé en 3D, marquez et découpez le joint (si vous utilisez les joints 3M, assurez-vous que vous imprimez le STL correct pour le plus petit espace pour le joint).

Vissez les pièces ensemble ou collez-les, ajoutez le liège/joint PAS DE COLLE. Mettez-le sous tension sans filtre pour vérifier que tout est bon. Ensuite, installez le filtre et donnez-lui à nouveau du courant. J'ai remarqué qu'avec les filtres 3M 209x j'ai besoin d'environ 12v de puissance. Pour les gros filtres 609xx j'ai besoin de @14v pour obtenir le même résultat.

Statistiques d'utilisation avec juste 4x 18650 batterie câblée directement au ventilateur. En utilisant le filtre en tissu 3M 2091

Batteries 4.19v pour commencer

16.71v 12:10

16.54v 13:10

16.46v 14:10

16.36v 15:10

16.34v 16:10

16.31v 17:10

16.24v 18:10

16.20v 19:10

16.17v 20:10

16.13v 21:10

16.03v 22:10

15.95v 23:10

15.87v 24:10

Volt final 3,96v, fonctionne bien mieux que je l'avais espéré. Plus de 12 heures et toujours 3,87 volts à aller jusqu'à 12v. En fonction de ce que coûterait le step down, j'espère prolonger ce temps encore plus longtemps avec le régulateur de volt DC réglé sur 13v.

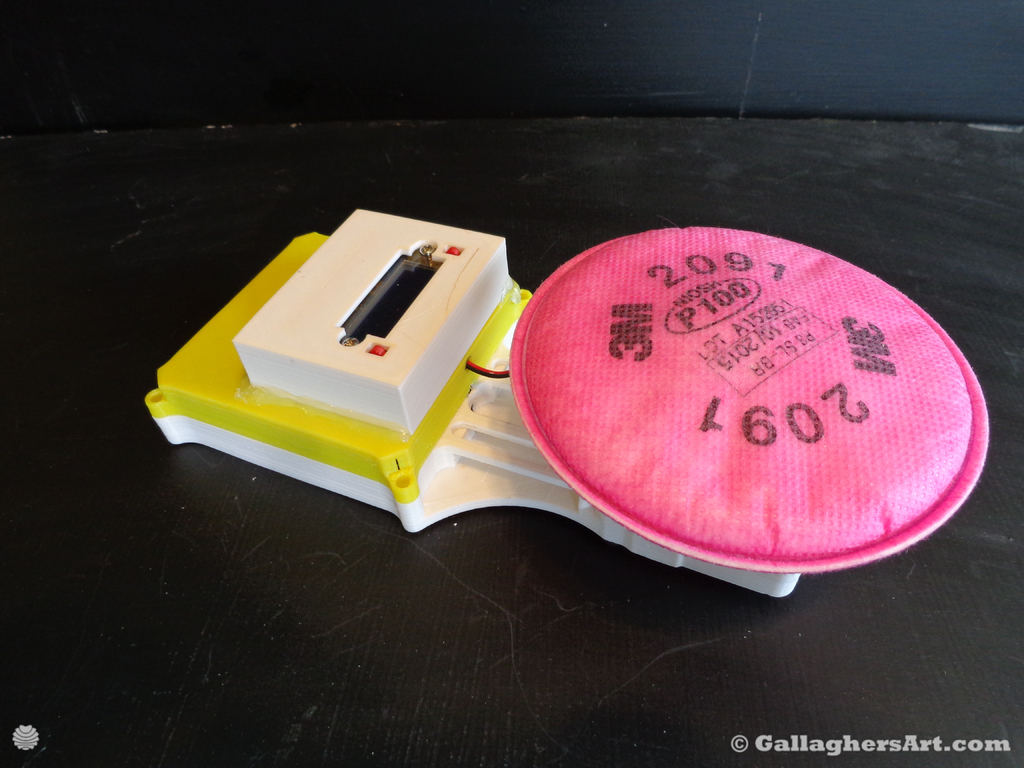

Pendant la séance, 12-13v semble fonctionner. L'autre jour je suis allé à l'épicerie... oui j'ai eu quelques regards. Après avoir utilisé j'avais maximisé le voltage des 4x18650 tout le temps. J'ai fait un support de batterie 8x18650 pour que je puisse avoir peut-être @18v pendant l'utilisation. J'ai commandé des interrupteurs bon marché et un contrôleur de ventilateur avec un cadran. J'espère qu'ils prennent moins d'énergie que le régulateur de volt qui prend jusqu'à 3v.

Tout sauf le couvercle de la batterie n'a pas besoin de supports, ils sont intégrés dans le STL, facile à enlever après l'impression.

Buse FDM de 4 mm, largeur de ligne et de paramètre de 5 mm, hauteur de couche de 0,2 mm. Pont oui

Pièces, pas de liens d'affiliation, juste des liens.

Ils 4x 18650 battery holder case que j'ai n'est plus en vente au même endroit. Cela semble être le même https://www.amazon.com/Vanki-Black-Plastic-Battery-Holder/dp/B0156C0IVW/ref=sr_1_1?dchild=1&keywords=Battery+Holder+Case+w+Wire+for+4+x+18650+14.8V&qid=1586796163&sr=8-1

La future version aura un interrupteur marche/arrêt avec un cadran de vitesse (de digikey), et un meilleur support de batterie comme ceux-ci https://www.amazon.com/BCP-Plastic-Li-ion-Battery-Batteries/dp/B071K5FCM1/ref=sr_1_2?dchild=1&keywords=Battery+Holder+Case+w+Wire+for+4+x+18650+14.8V&qid=1586796163&sr=8-2

Aussi incapable de localiser le vendeur original pour le régulateur de volt mais c'est la même chose que vous pouvez obtenir de beaucoup d'endroits https://www.ebay.com/itm/DC-DC-Adjustable-Step-Down-Power-Supply-Module-Voltage-Current-LCD-Display-Shell/223072968064?_trkparms=aid%3D1110001%26algo%3DSPLICE.SIM%26ao%3D1%26asc%3D225074%26meid%3De397567b09e04c1c8ff17879f7c3eb19%26pid%3D100010%26rk%3D3%26rkt%3D12%26mehot%3Dpp%26sd%3D233524797118%26itm%3D223072968064%26pmt%3D1%26noa%3D1%26pg%3D2047675&_trksid=p2047675.c100010.m2109
