Lampe ovale

?
Qualité de la création : 5,0/5 (1 vote)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 3,8k vues
  • 33 j'aimes
  • 267 téléchargements

Description du modèle 3D

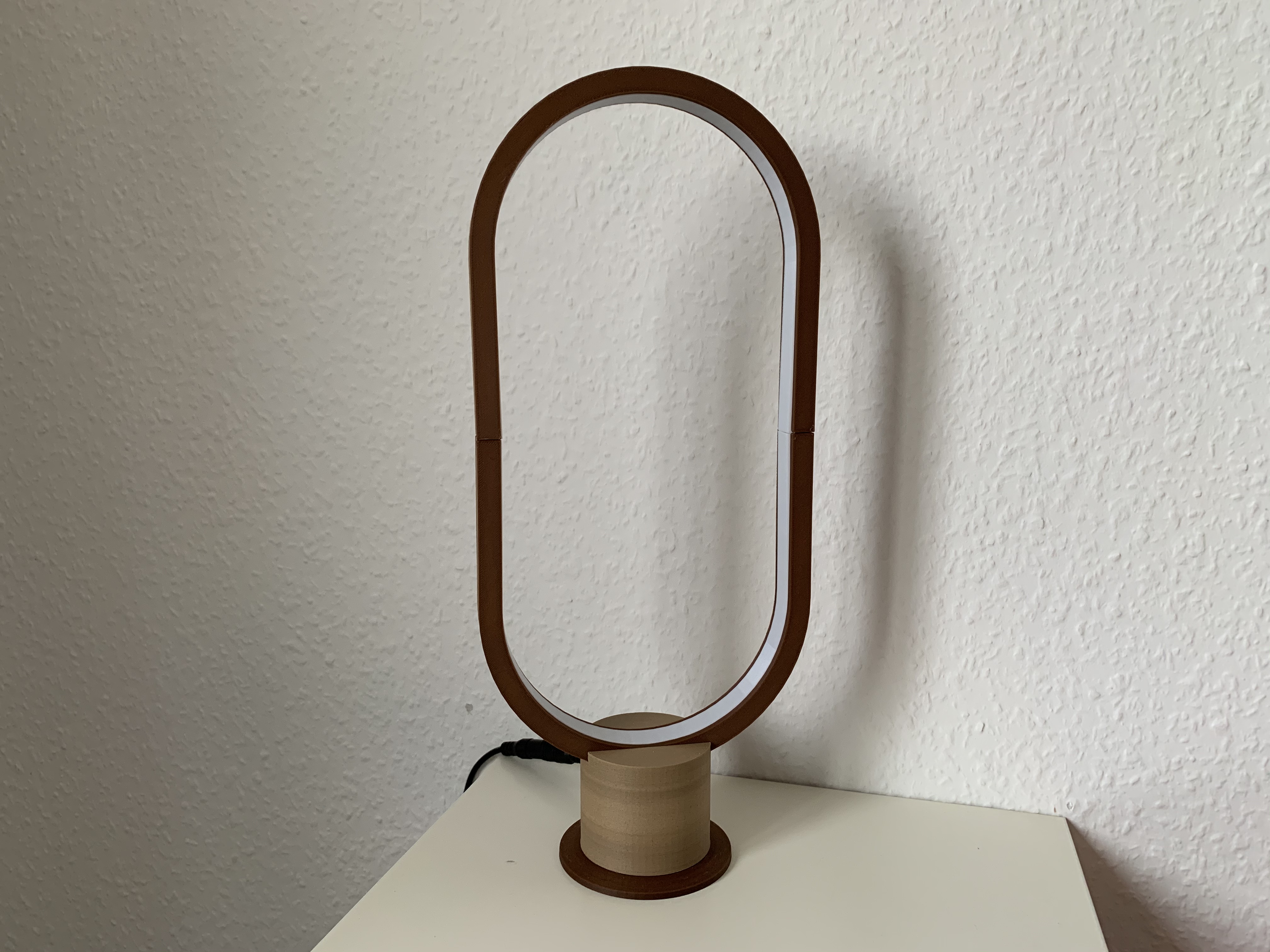

Il s'agit d'une simple lampe ovale.

Après avoir assemblé la première lampe, j'ai décidé d'en créer une deuxième qui s'adaptera d'un seul tenant à ma zone d'impression Prusa i3 MK3S.

Tu as besoin d'une bande de LED. J'ai acheté ceci : https://amzn.to/33suVKp (lien affilié). Et un fer à souder.

Si vous aimez le design, vous vous sentez généreux et voulez me dire "Merci", achetez-moi une bière sur PayPal : https://www.paypal.me/drdafra

Aussi je serais heureux si vous postez une photo de votre marque. :)

Paramètres d'impression 3D

J'ai créé une grande lampe, qui est divisée en 2 parties. Ces deux parties doivent être collées ensemble.

La plus petite lampe (la partie ovale) peut être imprimée en une seule pièce sur le Prusa i3 MK3 (ou similaire) si vous faites tourner le modèle de 30° sur l'axe z.

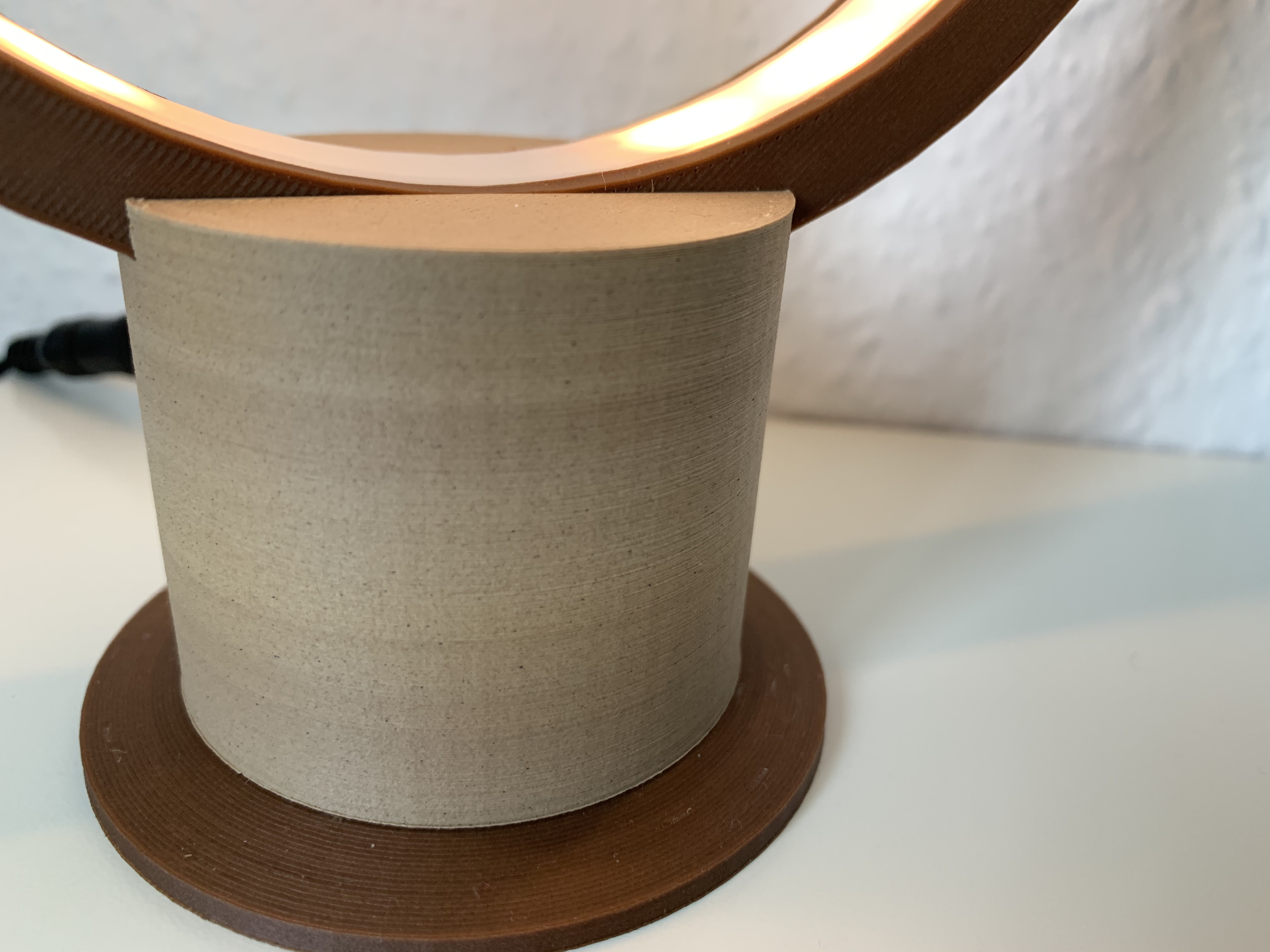

La base est la même pour les deux types de lampes. Je l'ai imprimé avec 50 % de remplissage pour le rendre un peu plus lourd pour une meilleure tenue.

Pour les parties ovales et le diffuseur, vous avez absolument besoin de supports activés partout.

Pour mes lampes, j'ai utilisé un interrupteur manuel couleur/filament à 5 mm pour la base et 3,2 mm et 17 mm pour les parties ovales.

Après avoir imprimé et enlevé tous les supports, placez la partie ovale sur la base de façon à ce que les trous soient les uns au-dessus des autres. Il n'est pas nécessaire de coller la partie ovale sur la base. S'il est trop lâche, appliquez de la colle.

(Si vous avez choisi d'imprimer la grande lampe, vous devez absolument coller les deux parties ovales ensemble.)

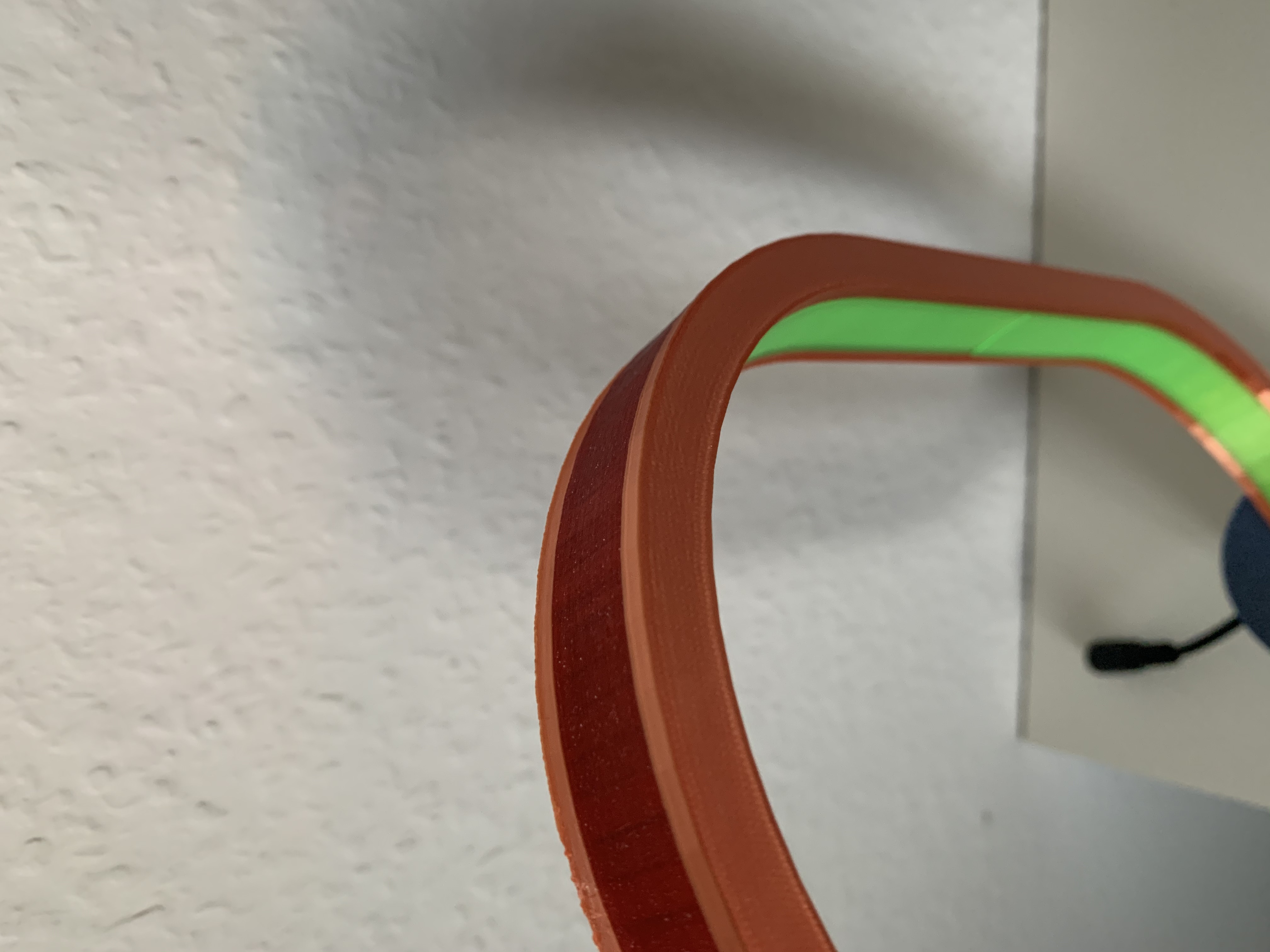

Si ce n'est pas déjà fait, mesurez le nombre de segments de bande de LED dont vous avez besoin, coupez la bande de LED et (si nécessaire) dessoudez le câble d'alimentation de la bande de LED. Fixer la bande de led à l'intérieur de la partie ovale. Insérez le câble dans le trou de la base et soudez le à la bande LED.

Si nécessaire, collez le câble à chaud.

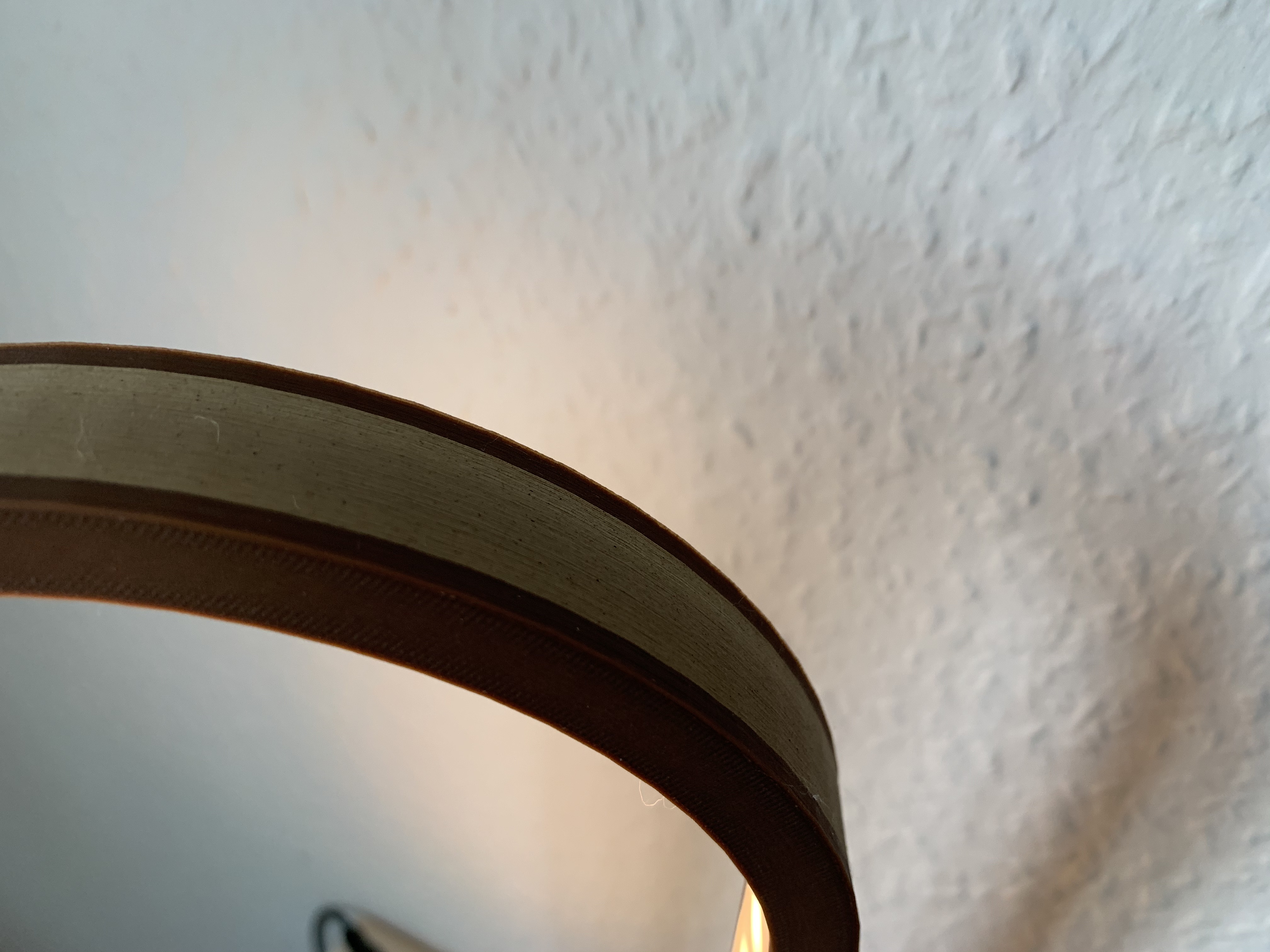

Poser le diffuseur comme couvercle sur la bande de LED.

  • Format du fichier 3D : STL
  • Dernière mise à jour : 2019/10/21 à 11h16
  • Date de publication : 2019/10/18 à 17h21

Mots-clefs

Créateur

Designs 1
Téléchargés 267
Abonnés 5

Page traduite par traduction automatique. Voir la version originale.
