The Puzzle - Puzzle Box Remixé par LeisureLuke

Le puzzle a été REMIXÉ ! Merci pour tous les commentaires, ils nous ont permis de rendre cette boîte à puzzle encore plus robuste et beaucoup plus amusante ! Tous les commentaires ont conduit à des améliorations MASSIVES ! Plus fort, plus d'usure, moins de casse, plus lisse, meilleur, plus facile à utiliser/stocker/expédier et PLUS ! Seuls les morceaux se terminant par _R ont été remixés.

Les améliorations de printemps : Il y a maintenant une option pour ajouter un élastique dentaire, pour que votre ressort Piece8 ne s'use jamais.

Les améliorations mécaniques : 4Spring.stl a été modifié pour qu'il s'adapte mieux à Piece4.

Regardez les remixes expliqués dans cette vidéo :

https://www.youtube.com/watch?v=yrkCGc1IXlE

La vidéo promotionnelle originale de YouTube :

https://www.youtube.com/watch?v=y6jahZbUl2A

La vidéo d'instruction d'assemblage originale :

https://www.youtube.com/watch?v=GACRK255pl0

Le Puzzle- Puzzle Box est une conception originale de Leisure Luke. Il s'agit d'une boîte à puzzle de 21 pièces, facile à imprimer, avec des tolérances intégrées, et amusante à résoudre ! L'assemblage de la boîte NE DONNE PAS le moyen de la résoudre ! Pas de supports nécessaires, il est recommandé de désactiver les bords. Imprimez-le en PLA ou PETG ! Très peu de plastique utilisé !

Tolérance de 0,1 mm pour toutes les pièces non coulissantes.

Tolérance de 0,2 mm pour les pièces coulissantes.

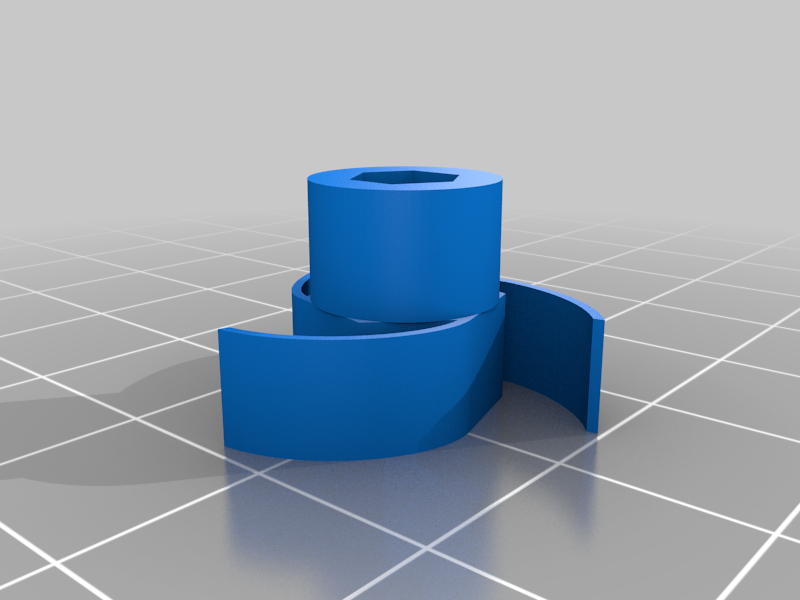

Vérifié pour bien imprimer à des tailles de 100 % et 150 % (j'ai utilisé une buse de 0,4 mm).

Les couleurs ne font aucune différence dans la résolution. Voici mes couleurs pour chaque modèle .stl.

PuzzleBase_R - Rouge pour les 5 premières couches, marbré pour le reste.

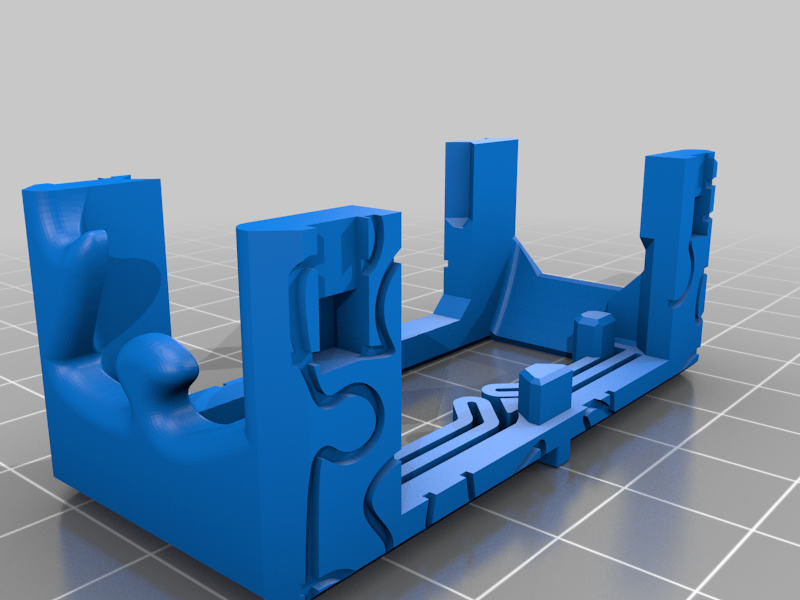

PuzzleLid - Marbre

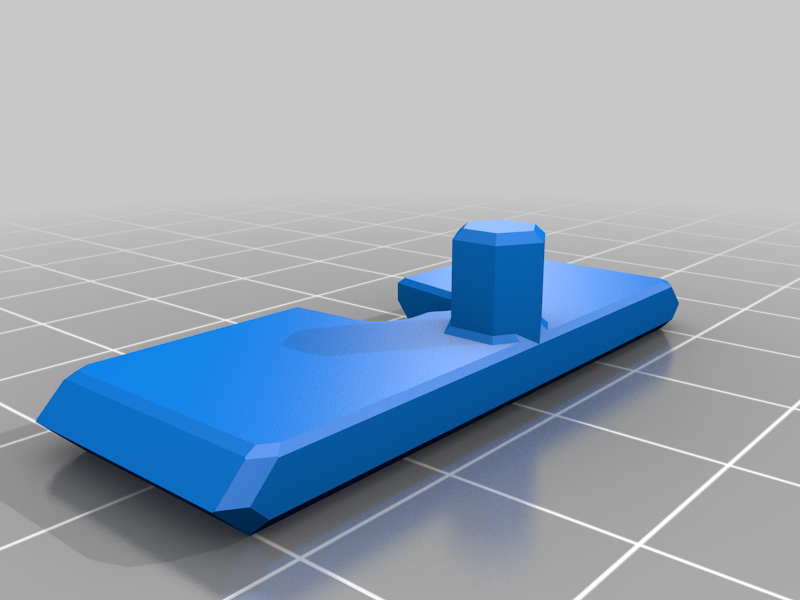

Noir : Piece2, Piece4, Piece6, LockSupport, Clips (1)

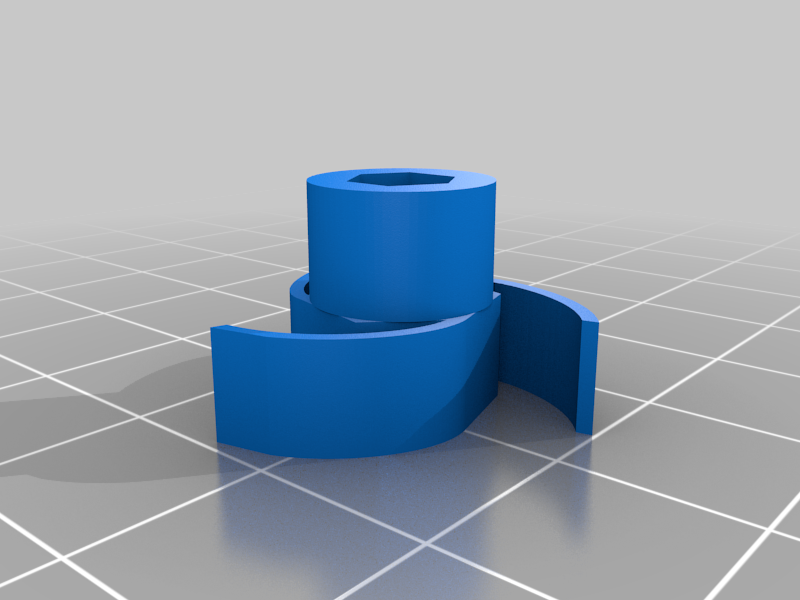

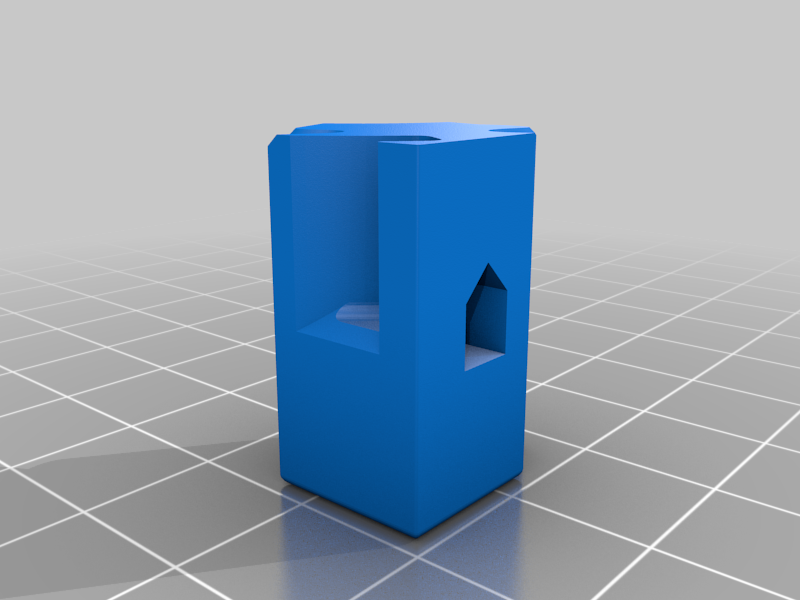

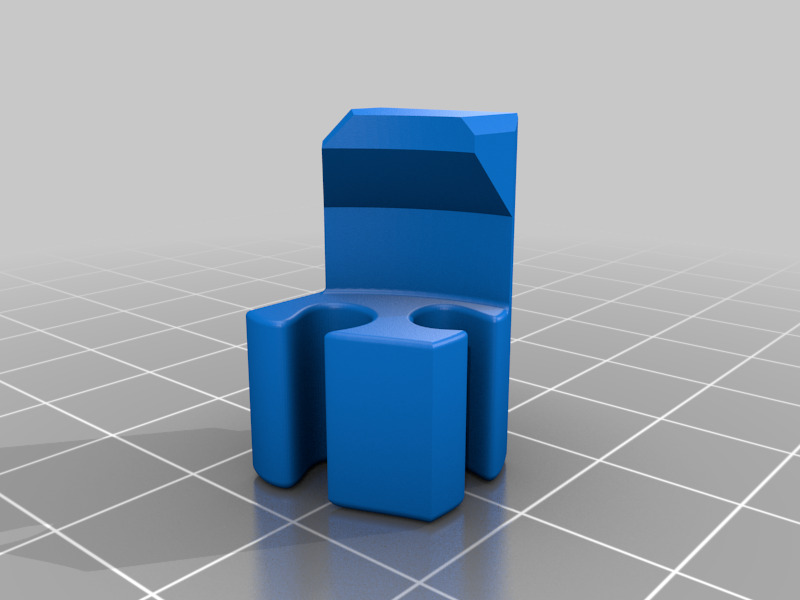

Blanc : Pièce1, Pièce3, Pièce7, Pièce9, Verrouillage de roue, Clips (2)

Bleu : Piece8, 4Spring_R, InnerWheel, Clips (1)

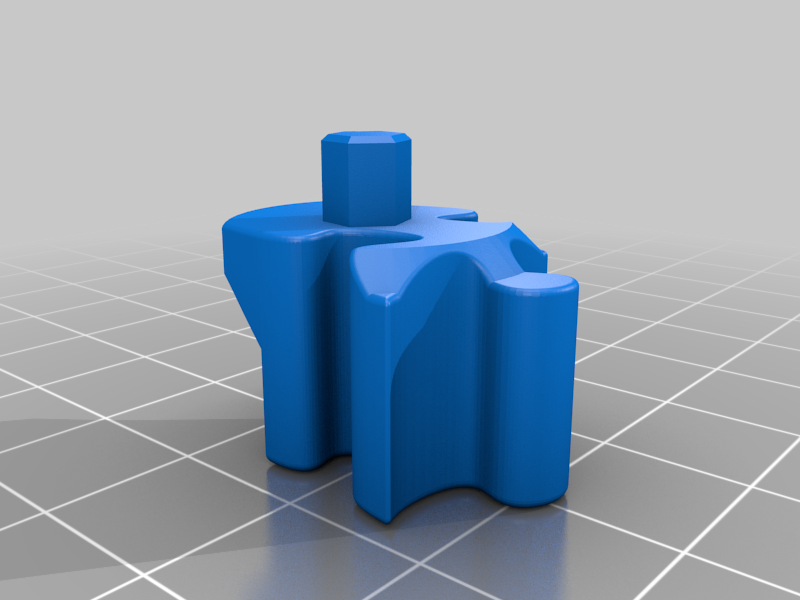

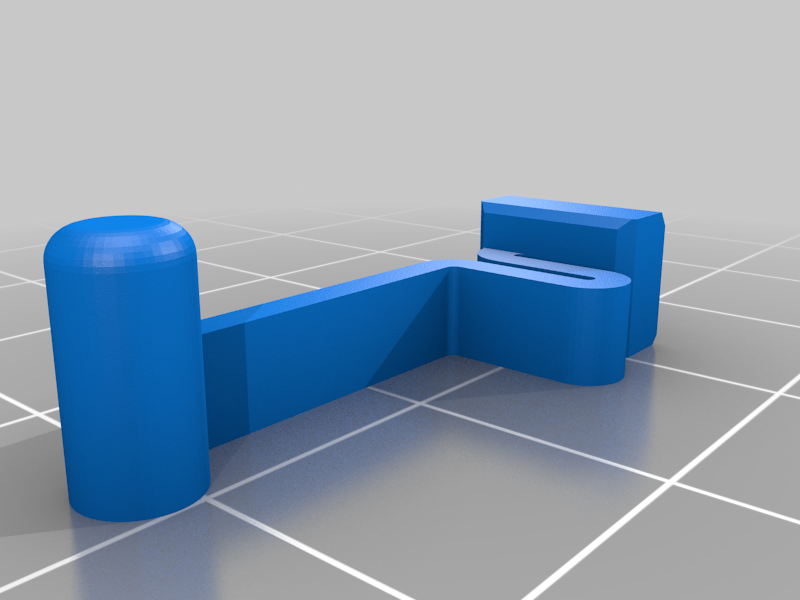

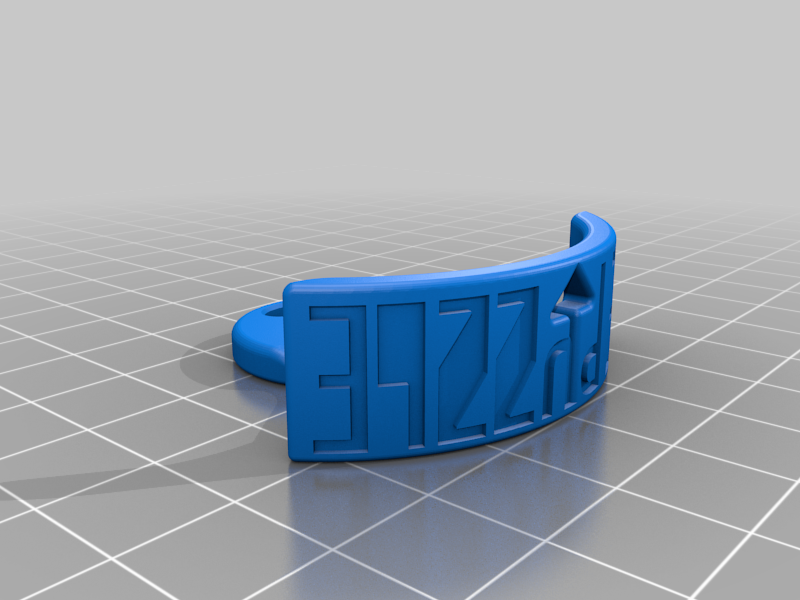

Rouge : 6Spring, OuterWheel, Piece5

NOTE : Pour réduire la friction, j'imprime Piece2, Piece4, Piece6, et Piece8 à une hauteur de couche légèrement inférieure - 0.16mm pour éviter que les couches s'alignent lorsque les pièces glissent. Ceci est facultatif, mais produit le meilleur résultat.

Vous devriez être capable de passer directement du lit d'impression à l'assemblage ! Pas de pièces externes nécessaires - pas de ressorts métalliques, pas de vis, pas de roulements, pas d'aimants, pas d'électronique, PAS DE COLLE, PAS DE PONÇAGE... vous voyez le topo !

Tel que testé - 100% PLA Imprimé en 3D !

Imprimez les 17 pièces et les 4 clips et ils s'emboîteront assez facilement. Regardez la vidéo YouTube, j'utilise une pince pour certaines parties de l'assemblage.

Encore une fois, voir les vidéos YouTube pour s'exciter, pour l'assemblage, et si nécessaire, pour montrer la résolution aussi bien !

Commentez, donnez votre avis, je veux toujours améliorer ces puzzles pour le grand projet final !

Ce sont toutes des pièces modulaires qui feront partie d'un plus grand projet... dont j'ai parlé dans l'épisode 1 :P Fondamentalement, chaque puzzle devient un côté de la boîte à puzzle que j'appelle - les 5 as. Après la 4ème boîte de Puzzle, je sortirai les dernières pièces nécessaires pour faire l'assemblage complet des "5 as". Je vais également imprimer et envoyer cette boîte à puzzle à quelques youtubers pour qu'ils la résolvent, et éventuellement vendre une version entièrement assemblée sur Etsy (si les gens sont intéressés). Merci pour tous les commentaires et les réactions ! J'ai toujours besoin de plus de commentaires !

J'aimerais que vous aimiez, suiviez, vous abonniez, etc. J'espère que je peux continuer à faire des boîtes de puzzle d'avant-garde plus grandes, meilleures et GRATUITES pour un long moment !!!!

Jetez un coup d'œil à la clé et aux boîtes de puzzle de lancement sur ma page Thingiverse !

https://www.thingiverse.com/leisureluke/designs

Like, Subscribe, Follow, Collect, and I'll keep making puzzle boxes !

Profitez-en !

Paramètres d'impression

Imprimante :

Artillerie Sidewinder X1 V4

Radeaux :

Non

Supports :

Non

Résolution :

0.2mm et 0.16mm

Remplissage :

15%

Marque de filament :

TECBears

Matériau du filament :

PLA

Paramètres d'impression

Imprimante :

Artillerie Sidewinder X1 V4

Radeaux :

Non

Supports :

Non

Résolution :

0.2mm et 0.16mm

Remplissage :

15%

Marque de filament :

TECBears

Couleur du filament :

Noir, blanc, bleu, soie rouge, marbre.

Matériau du filament :

PLA

-
