Ayant conçu et imprimé un jeu de pièces d'échecs, je voulais essayer d'imprimer l'échiquier aussi. J'ai d'abord essayé d'imprimer l'échiquier en quatre quarts, mais bien qu'ils aient adapté la plaque sur mon imprimante Makerbot, ils se sont tous mal courbés aux coins, si bien que j'ai dû redessiner l'échiquier en 16 pièces.

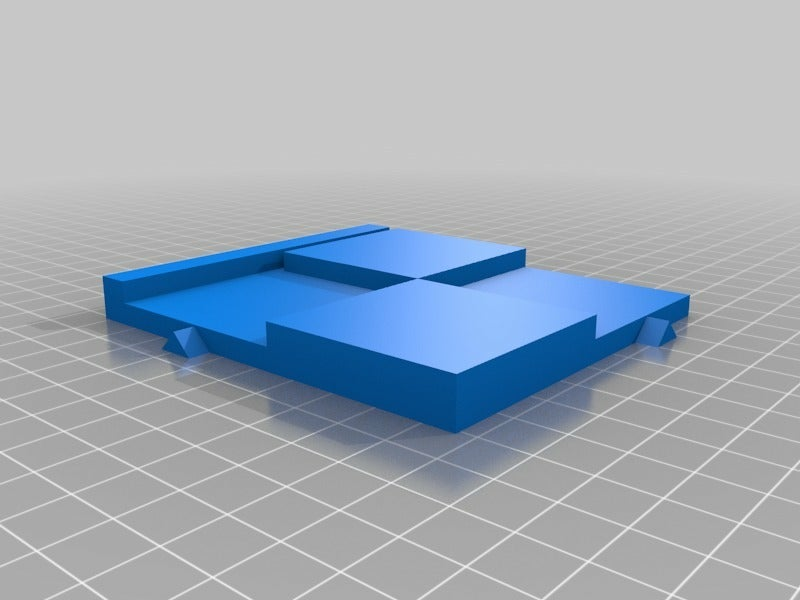

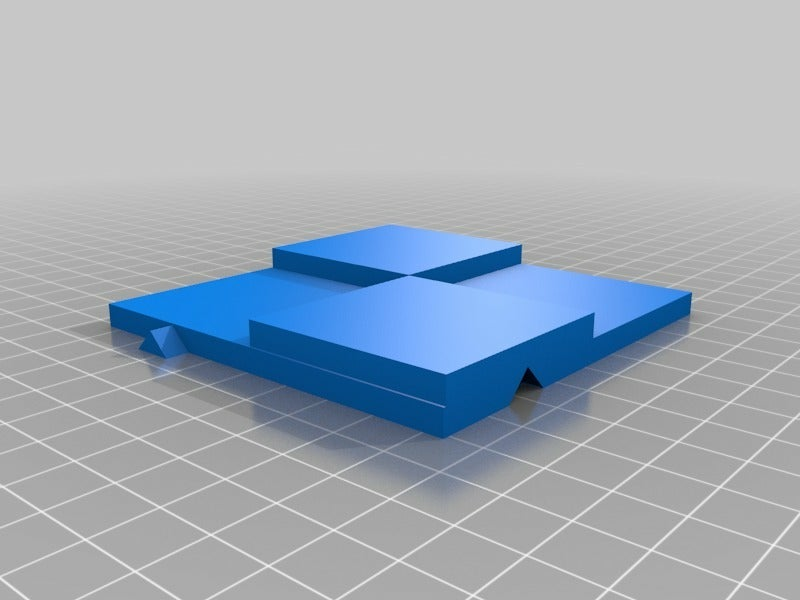

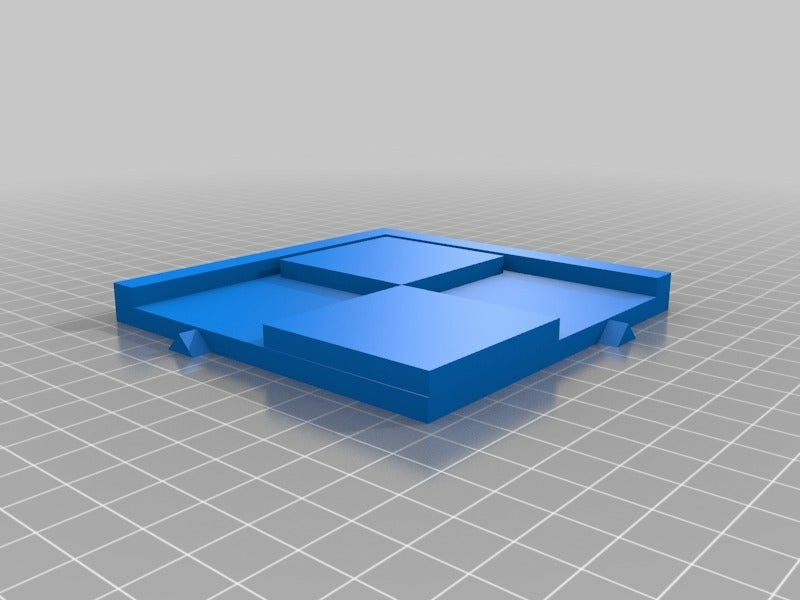

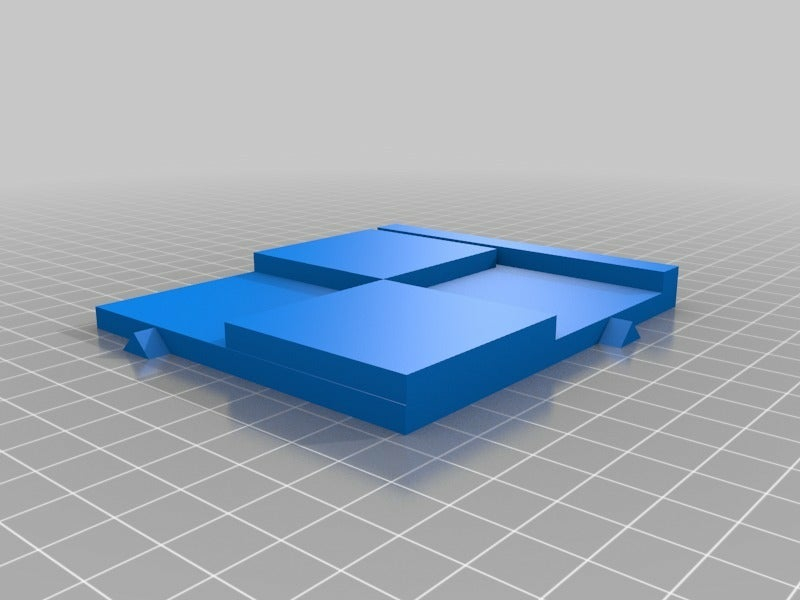

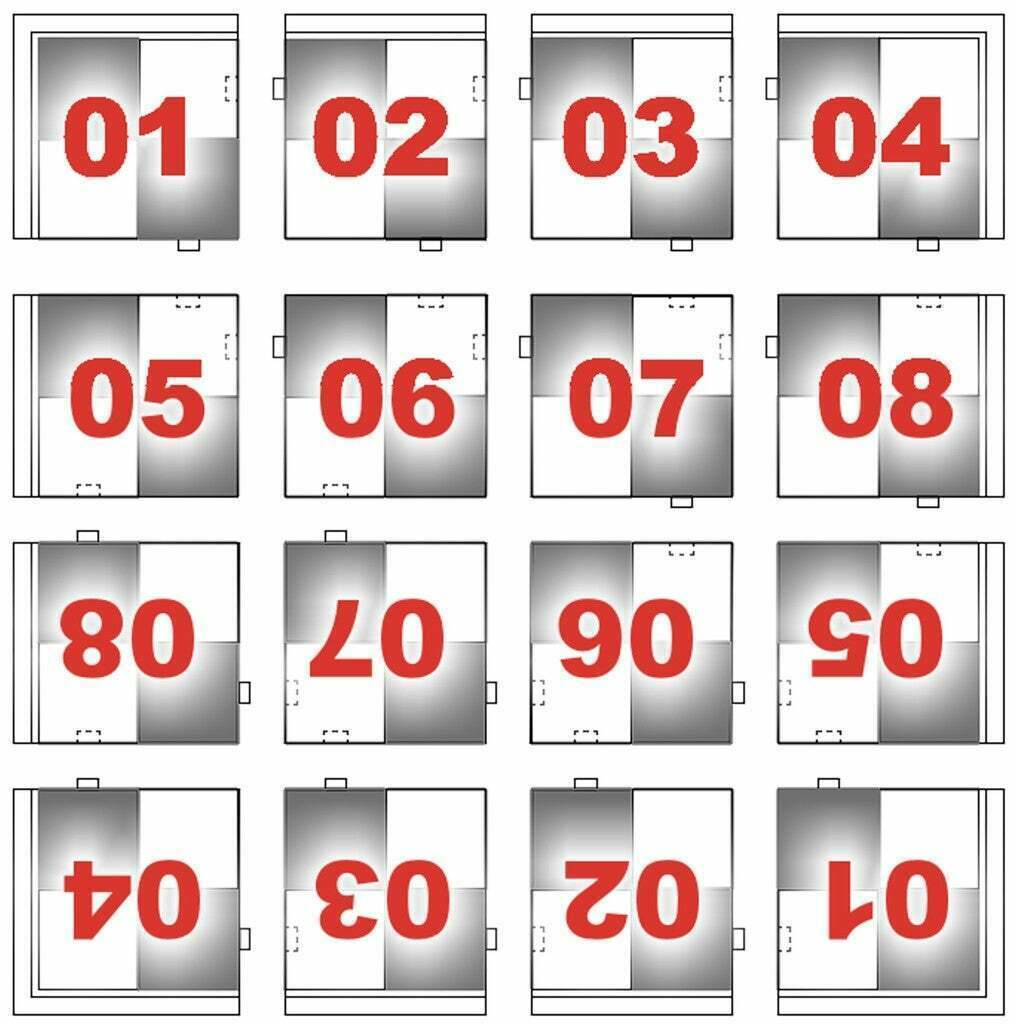

La planche assemblée est de 37cm. de côté et de 1,25cm. de haut. La base blanche est formée de 8 pièces différentes dont chacune a des chevilles en saillie qui s'insèrent dans les fentes des pièces adjacentes. Elles sont assemblées comme dans le schéma ci-dessus. Chaque pièce a une position spécifique, c'est pourquoi il est conseillé d'étiqueter chaque pièce avec son numéro au fur et à mesure de son impression pour en garder la trace.

Vous devrez imprimer 2 de chaque pièce de base blanche, 32 carrés noirs et 4 bandes de bordure noires.

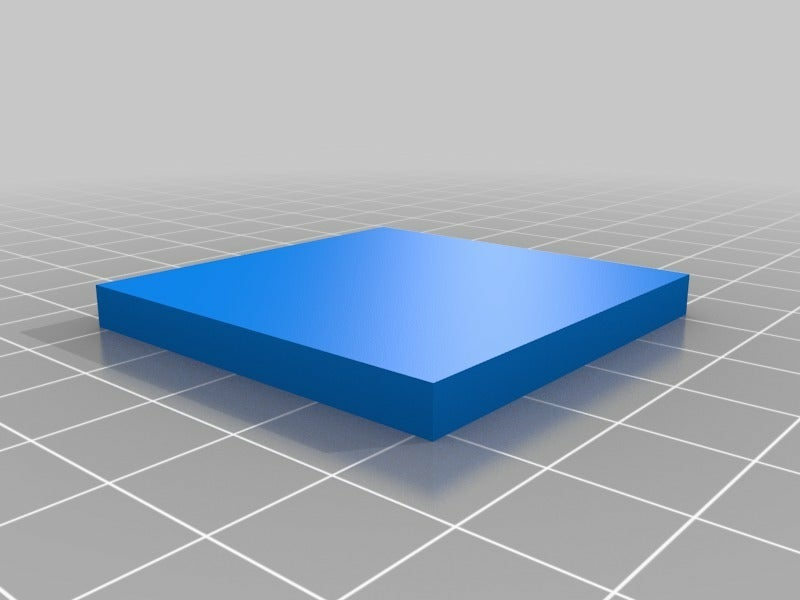

Commencez par assembler toutes les parties blanches dans leur position correcte, puis poussez les bandes de bordure noires dans leurs fentes, et enfin faites tomber les 32 carrés noirs dans leurs évidements dans la base blanche. J'ai collé toutes les parties ensemble avec la super-colle "Ultra Gel" de Lepage.

Le tableau assemblé est grandement amélioré en le montant sur une feuille de carton solide. Une carte "floquée" (avec une finition veloutée sur un côté) empêcherait de rayer une table polie.

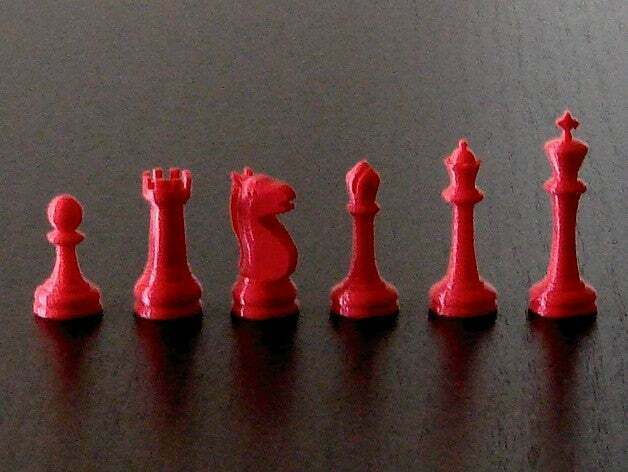

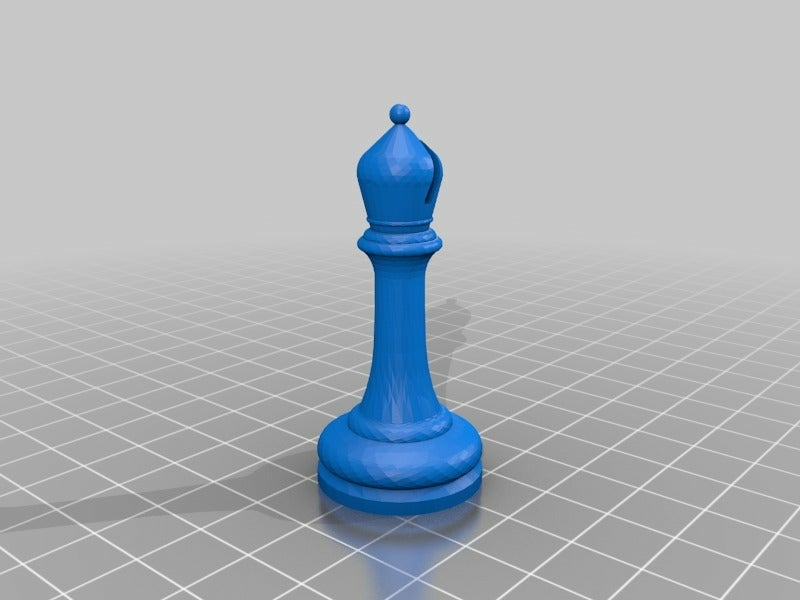

La plus haute des pièces d'échecs (Roi) mesure 7 cm de haut, et la plus courte (Pion) mesure 4 cm de haut. Chaque pièce a une base de 2,5 cm de diamètre.

Impression :

Toutes les pièces ont été imprimées selon les paramètres par défaut (hauteur de la couche 0,20 mm., 10% de remplissage, 2 coquilles,) sur un radeau.

Les pièces de base blanches ont pris entre 2h et 1h. 45min. pour être imprimées.

Les pièces à bordure noire ont été imprimées en 37 minutes chacune.

Les carrés noirs sont imprimés en 25 minutes.

Les pièces d'échecs sont imprimées entre 56min. (Roi) et 39min. (Pion).
