Étui Pi 4B Framboise Framboise

?
Qualité de la création : 4,8/5 (3 votes)
Évaluation des membres sur l'imprimabilité, l'utilité, les détails, etc.
  • 9,8k vues
  • 34 j'aimes
  • 948 téléchargements

Description du modèle 3D

Voir sur GitHub](https://github.com/mkellsy/rpi-case-model)](https://github.com/mkellsy/rpi-case-model)

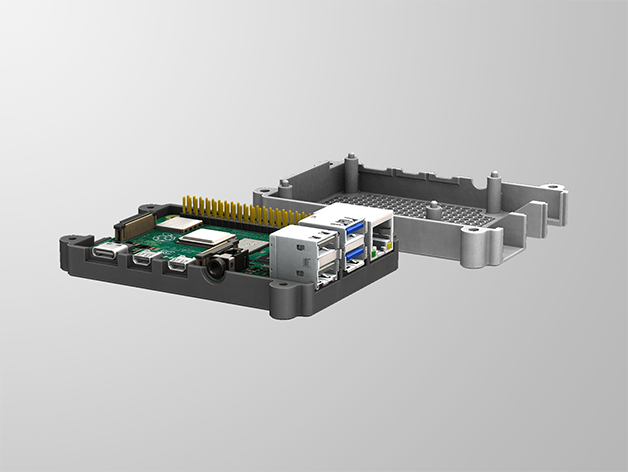

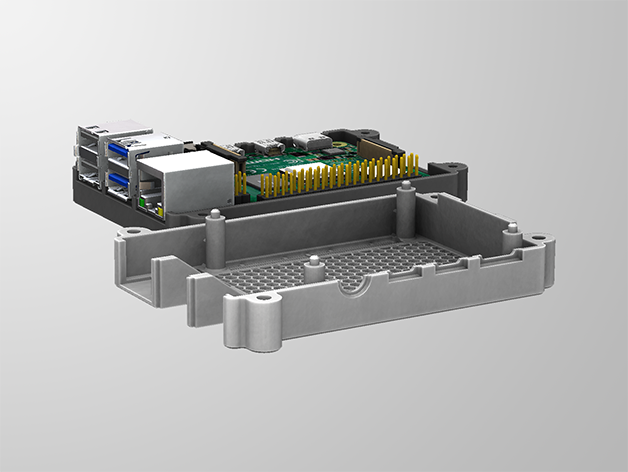

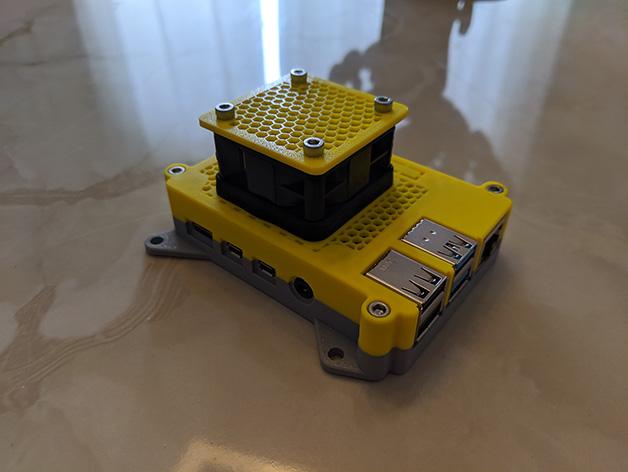

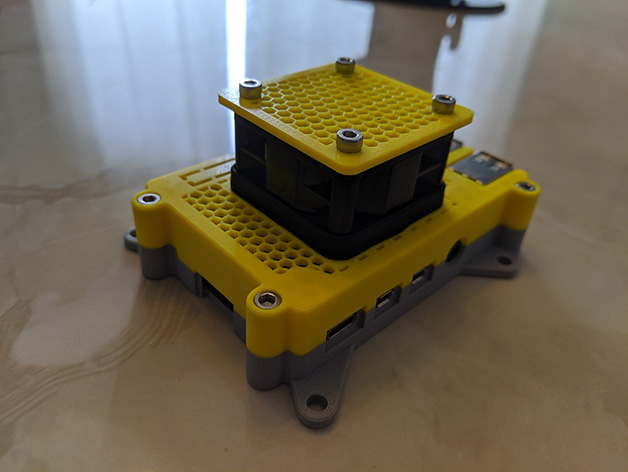

Un étui Raspberry Pi 4B avec évents en nid d'abeille. Il y a 384 configurations différentes.

Voici l'étui assorti Raspberry Pi 3B+.

https://cults3d.com/fr/mod%C3%A8le-3d/outil/raspberry-pi-3-b-case

Compatibilité

  • Framboise Pi 4 Modèle B

Configurations

Ceci inclut de multiples configurations de montage ;

  • Montages VESA 75 mm

  • Supports VESA 100 mm

  • 8020 supports

  • Pas de montages

De multiples configurations de toit sont également incluses ;

  • Standard

  • Fendue pour les rubans d'affichage et les rubans de caméra

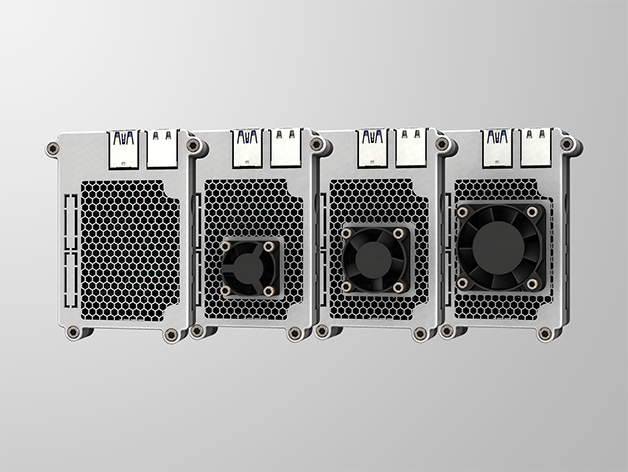

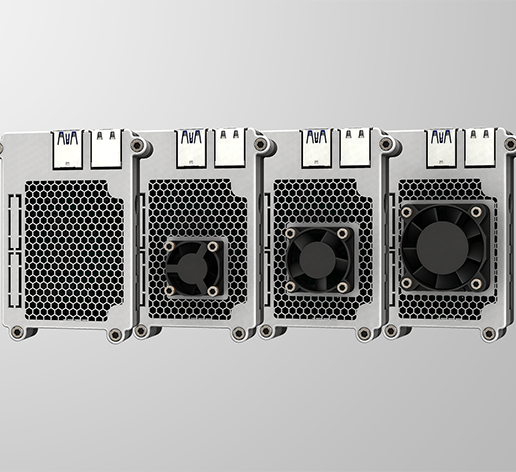

  • Découpes de 25 mm, 30 mm et 40 mm pour les ventilateurs

  • Version propre (idéal pour la modification et le remixage)

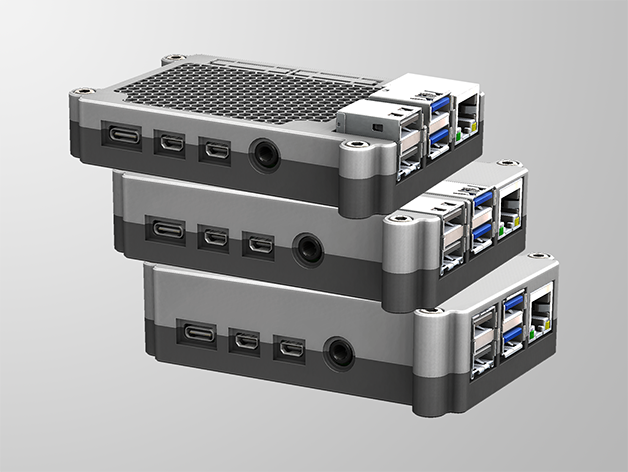

Et puis il y a différents styles de corps

  • Standard

  • Plein

  • Mince

Mélangez et assortissez 8 bases avec 16 tops différents et 3 styles de corps différents. Ce sont 384 configurations différentes.

Assemblage

Pour l'assemblage, vous aurez besoin de

  • Un robinet #6-32.

  • 4 x #6-32 x 3/4 vis à tête cylindrique à six pans creux.

  • (corps mince) 4 x #6-32 x 1/2 vis à tête cylindrique à six pans creux.

Des instructions plus détaillées peuvent être trouvées ici. Instructions de montage.

Mises à jour

8/11/2019 Mise à jour.

  • Ajouté la version corps entier.

  • Ajouté la version corps mince.

8/16/2019 Mise à jour.

  • Ajout de grilles de ventilation

Ceci est remixé à partir du design du 0110-M-P, mais il n'est pas compatible avec celui-ci. Ceci a un motif de boulons différent.

  • Format du fichier 3D : STL
  • Date de publication : 2019/08/16 à 19h57

Mots-clefs

Créateur

Designs 5
Téléchargés 2k
Abonnés 12

License

CC BY

Page traduite par traduction automatique. Voir la version originale.


Meilleures ventes de la catégorie Gadget


Ajouter un commentaire

5 commentaires

Eh, different purpose, different design, yes. Anyway, thx for stating it out and for the link as well.

Thanks for the suggestion. However this case is primarily designed for passive cooling. Vents on the side are not best for this.

There are tons of cases out there for forced air cooling. https://www.thingiverse.com/search?q=Raspberry+Pi&dwh=915dc844cfbb114

This is also open source and hosted on GitHub. It has a creative commons license and you are free to use and modify for personal and commecerial use.

Hello Mkellsy, thank you for this appealing model. I have a suggestion, though, for sake of a better ventilation (aka, more effective cooling): remove completely the honeycomb structure on the top of the case and put it on the side of the upper part. Doing this, the air flow will be forced to go over the hot circuits and you will have a better performance.
Cheers.

The 40mm fan is a bit too large to have the camera slot. You can route the ribbon through the screen ribbon slot.

am i missing the option i was searching for? the 40 mm fan and cable slot for the camera is not available/possible?
