FPV Racing Quadcopter Extreme Design - Par 3DEX

?
Qualité de la création : 5,0/5 (1 vote)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 1,6k vues
  • 3 j'aimes
  • 115 téléchargements

Description du modèle 3D

Il s'agit d'une conception de cadre quadculter avec quelques fonctionnalités clés qui rendent cela plutôt intéressant.

Le cadre:

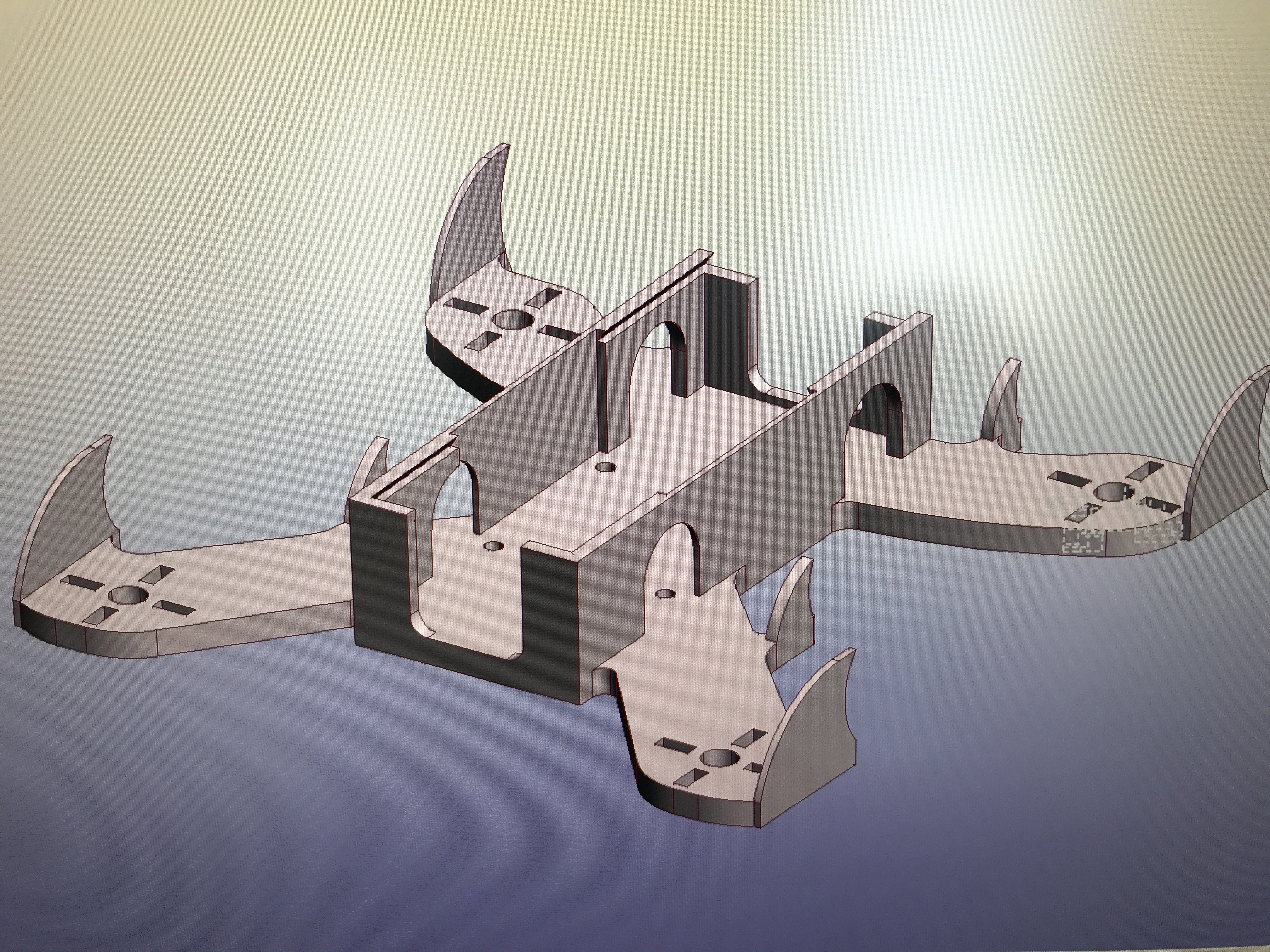

Ce cadre a un certain nombre de winglets aérodynamiques qui aident à fournir une stabilité directionnelle au cadre. Cela a été inspiré des voitures de Formule 1. Bien que les effets soient négligeables, cela aide certainement à rendre ce cadre l'un des plus agressifs et les plus extrêmes. Il va certainement tourner les têtes.

Cependant, les winglets extérieurs fournissent également une protection aux moteurs. Dans un gros accident, ce sont ces winglets les plus susceptibles de souffrir plutôt que vos moteurs coûteux.

Le fuselage de ce quad est conçu pour être protégé. Des cartes de contrôle de vol standard seront adaptées et il y aura suffisamment d'espace pour tous les autres appareils électroniques. Cependant, le corps entier est encastré en plastique et il y a un couvercle qui glisse sur le dessus du cadre, ce qui rend l'électronique importante complètement encastrée en plastique. Cela ajoute également de la rigidité au cadre. Avec la base de 4,5 mm d'épaisseur, il survivra une grande peine.

Impression:

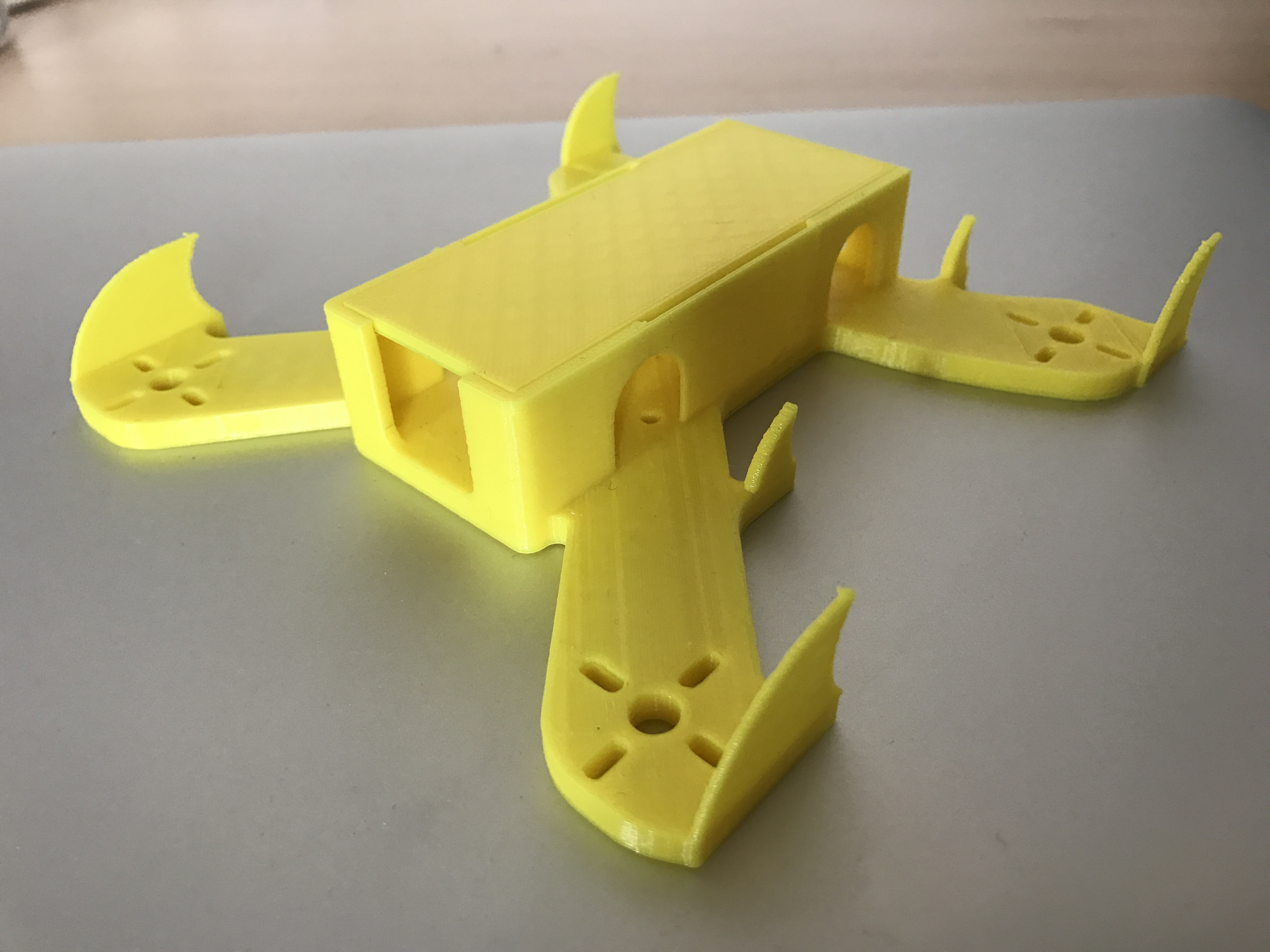

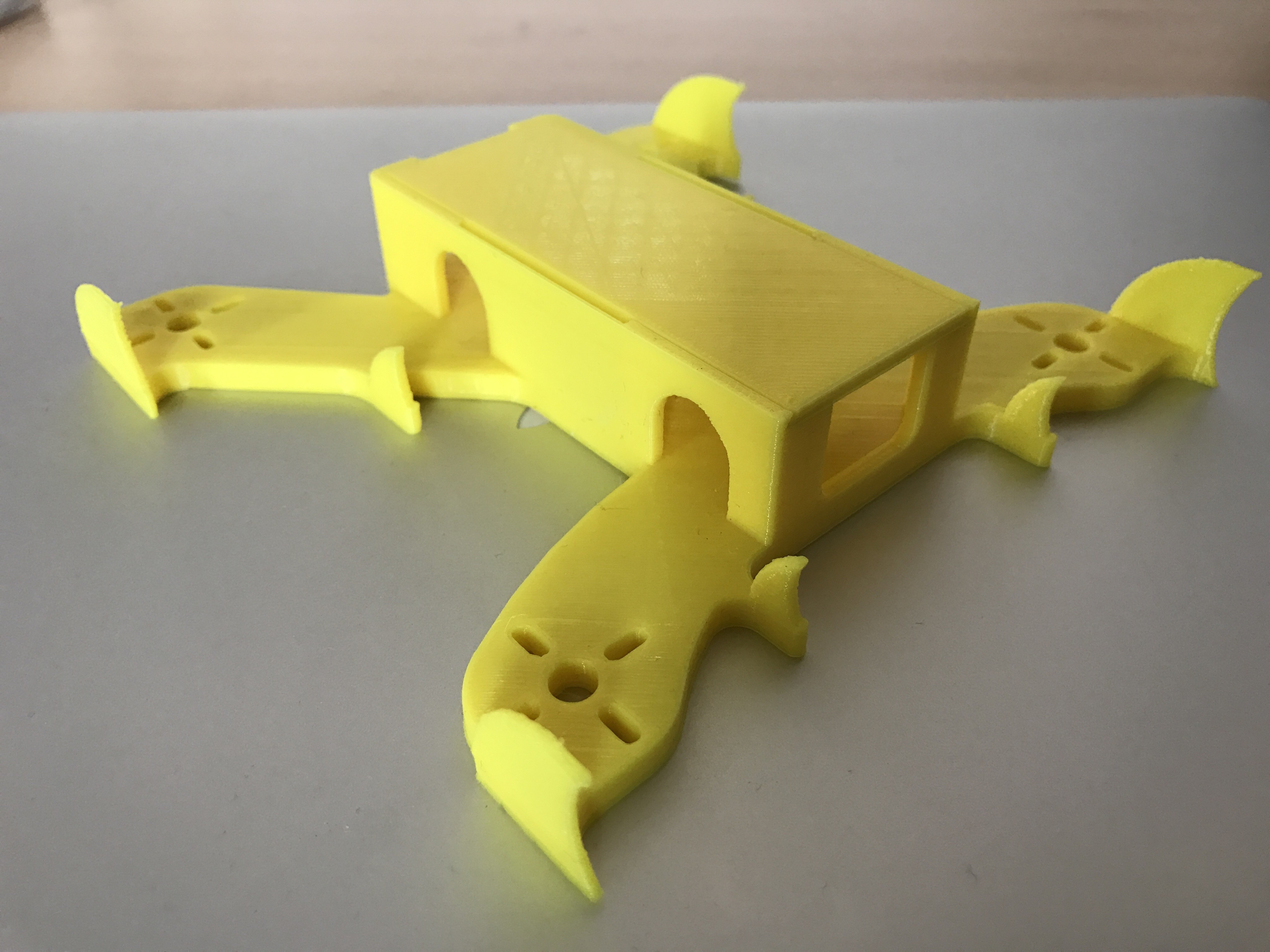

Ce cadre s'imprime facilement avec toutes les imprimantes. Nous avons imprimé ceci en jaune PLA qui est disponible chez 3DEX. Cependant, ce cadre serait également imprimé bien dans l'ABS ou dans un autre matériau tel que PETG. Nous n'avons utilisé aucun support et utilisé une température de buse de 190 et une température de lit de 70.

Pour assurer une résistance élevée, il est préférable d'augmenter le remplissage à 20% et l'épaisseur de la paroi à deux fois la taille de votre buse. Le poids global du châssis est encore inférieur à un cadre carbone plein.

Flying:

Nous sommes actuellement en train de configurer notre quadcopter avec l'électronique que nous avons achetée à Hobbyking. Cependant, visitez notre site Web ou les profils de médias sociaux pour voir comment nous continuons avec le vol. Nous espérons néanmoins que cela vous aidera dans vos recherches. Facebook Twitter

À propos de nous:

3DEX est un fournisseur de matériel d'impression 3D approuvé basé au Royaume-Uni. Nous vendons des filaments de haute qualité que nous savons que vous adorerez. Consultez notre catalogue complet. Nous aimons aussi concevoir des objets imprimables 3D. Comme nous aimons les courses FPV, nous concevons beaucoup de choses à faire avec quads et RC. Suivez-nous pour en savoir plus.

Paramètres d'impression 3D

Infil: 20%
Hauteur de la couche: 0.25mm
Épaisseur de la coque: x2 du diamètre de la buse

  • Format du fichier 3D : STL
  • Date de publication : 2017/01/31 à 13h06

Mots-clefs

Créateur

Designs 8
Téléchargés 2,1k
Abonnés 14

License

CC BY NC
