Calendrier perpétuel compteur mécanique

?
Qualité de la création : 4,8/5 (2 votes)
Évaluation des membres sur l’imprimabilité, l’utilité, les détails, etc.

Description du modèle 3D

Je voulais développer une solution de calendrier mécanique que j'imaginais initialement constituée d'une multitude d'engrenages avant de m'être finalement inspiré d'un mécanisme de compteur mécanique tel que celui employé par les hôtesses pour recompter le nombre de passager.

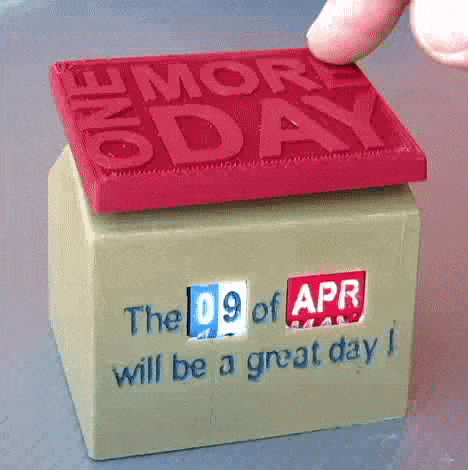

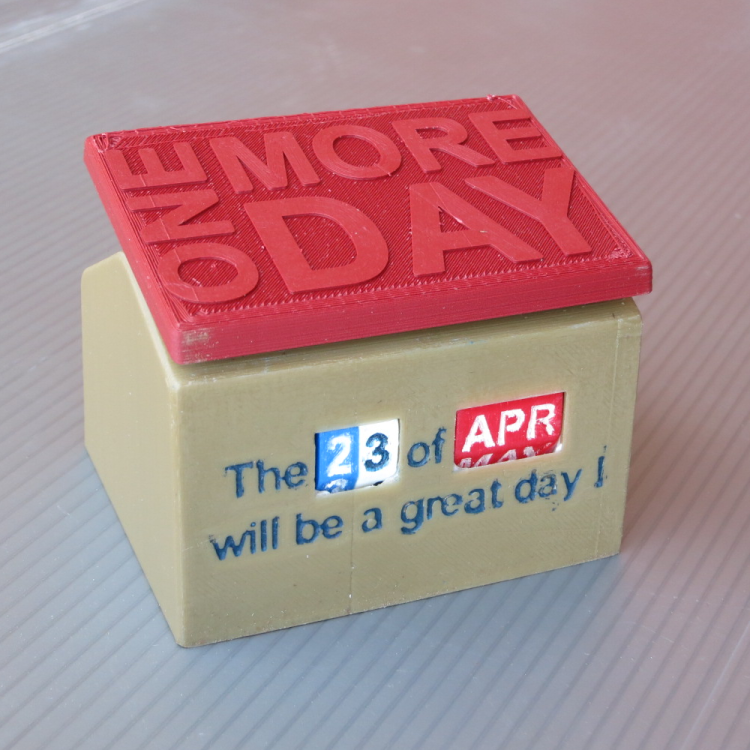

Après de nombreux prototypes et quelques revirements complets de design, voici donc une solution de calendrier mécanique fonctionnelle réalisable avec votre imprimante 3D. La date s'incrémente par un simple appui sur la pédale "One More Day". Le mois s'incrémente soit le 30 ou le 31 en fonction de la durée des mois. Petit bémol de ce mécanisme, il ne gère pas le cas particulier du mois de février. Il vous faudra donc appuyer 3 fois sur la pédale pour passer du 28 février au 1er mars (ou 2 fois le 29 février si l'année est bissextile !).

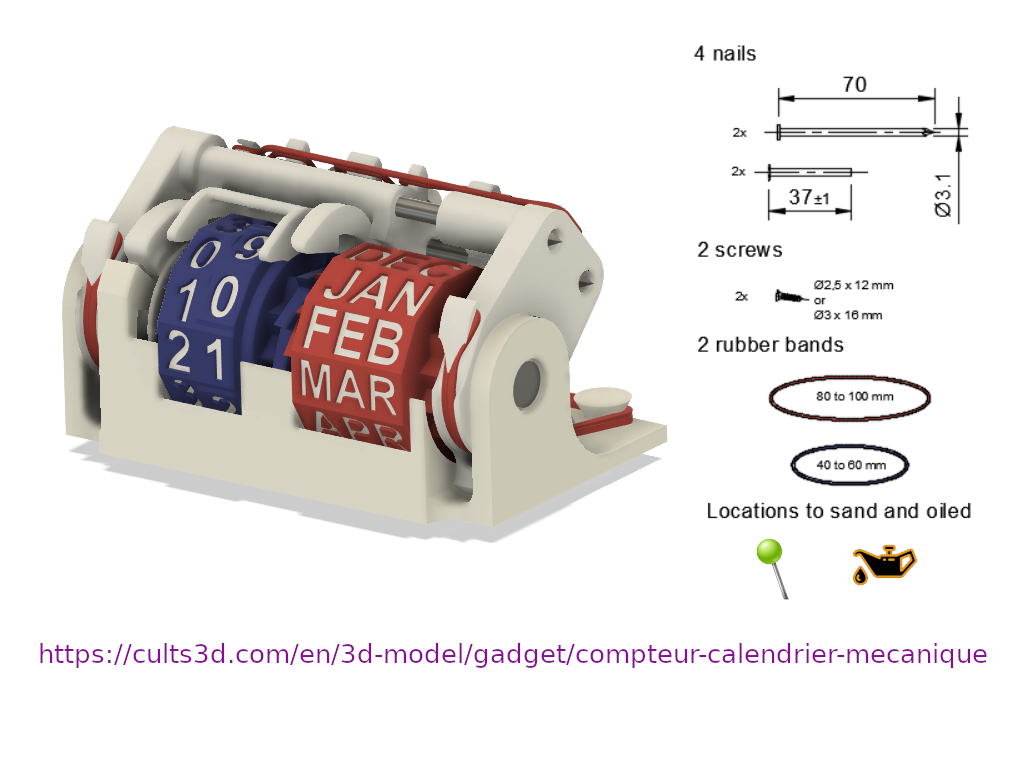

Le mécanisme comporte 15 pièces réalisées en impression 3D auxquelles il faudra ajouter :
- 2 clous de diamètre 3,1 mm x longueur 70 mm
- 2 clous de diamètre 3,1 mm x longueur 70 mm coupés à 35 mm
- 2 bracelets élastiques (type élastiques bureau pour dossier)
- 2 vis à bois / aggloméré diamètre 2,5 mm x longueur 16 mm

Pour le montage de ce calendrier, prévoyez également :
- Du papier de verre
- De l'huile (par exemple de l'huile de chaîne de vélo)
- Un forêt de 3,5 mm de diamètre pour reprendre les alésages notamment du sélecteur et des crochets guidés par les clous

Le bon fonctionnement du calendrier dépend en effet du coulissement des sélecteurs et des cames, les surfaces en contacts devront donc être poncées avant d'être lubrifiées afin de réduire l'aspect rugueux induit par l'impression 3D.

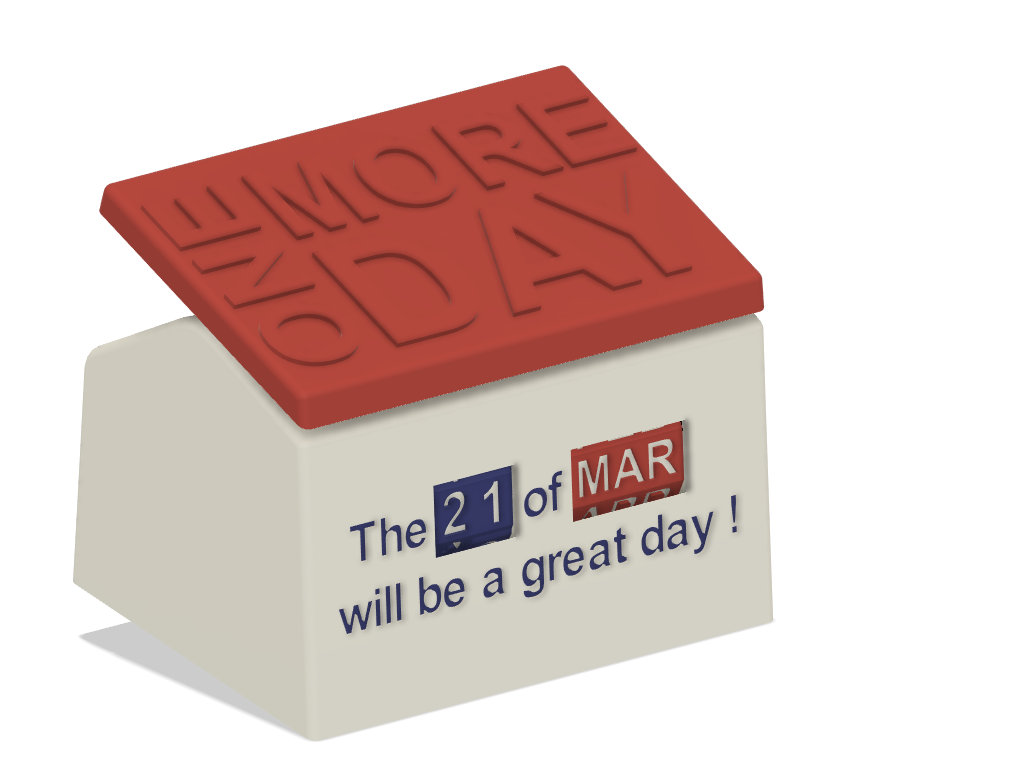

Vous pouvez également personnaliser le boîtier et la pédale de ce compteur à partir des fichiers suivants :

https://cults3d.com/fr/mod%C3%A8le-3d/gadget/pedale-et-boitier-personnalisable-pour-compteur-calendrier-mecanique

Voici un lien vers une première vidéo qui vous donnera des premières informations sur la procédure d'assemblage.

https://youtu.be/ERKXG97c4Sg

Je propose ce modèle à un prix réduit pour les premiers téméraires qui s'aventureront à le réaliser.

Je n'ai eu l'occasion de n'imprimer ce modèle que sur mon Alfawise U20, la dimension relative des pièces conditionnant le bon fonctionnement du mécanisme, il est probable que la longueur de l'un des sélecteurs soit à ajuster. Si vous constatez un dysfonctionnement, précisez le moi en commentaire afin que je puisse vous proposer une variante du sélecteur adapté. J'ai déjà ajouté un sélecteur raccourci dans le fichier mise à jour.

Mise à jour design V125 :
- Ajout d'une notice de montage
- Augmentation de l'angle de remontée des bras de 2° afin d'être sur que le crochets retombe dans le cran suivant
- Ajout d'une version raccourcie de 0,5 mm du sélecteur month and/or day


Paramètres d’impression 3D

Voici les paramètres que j'ai employé à titre d'information :
- Matière : PLA
- Epaisseur par couche de 0,15 mm
- Epaisseur des parois de 1,2 mm
- Remplissage 10%
- Impression avec support

Le support interne et la roue des dizaines comprennent des fonctions type ressort à lamelle, veillez à bien orienter ces pièces lors de l'impression afin que les ressorts soient dans le plan XY de votre imprimante afin d'avoir une meilleure rigidité. Ainsi le support interne (MainBody_V99.stl) devra être imprimé posé sur son côté droit même si cela impliquera plus de support lors de l'impression.

Je n'ai pas d'expérience en impression 3D résine (SLA) et je ne sais pas si du coup cette technologie est adaptée à la réalisation des pièces MainBody_V99 et TenWheel_V99 du fait la présence de ces fonctions ressorts.

Informations sur le fichier 3D

  • Format du design 3D : ZIP Détails du dossier Fermer
    • MechanicalCalendarCounterV125.zip

    En savoir plus sur les formats

  • Dernière mise à jour : 2020-05-13 à 10h48
  • Date de publication : 2020-04-09 à 18h18
