Pistolet à flèche de survie

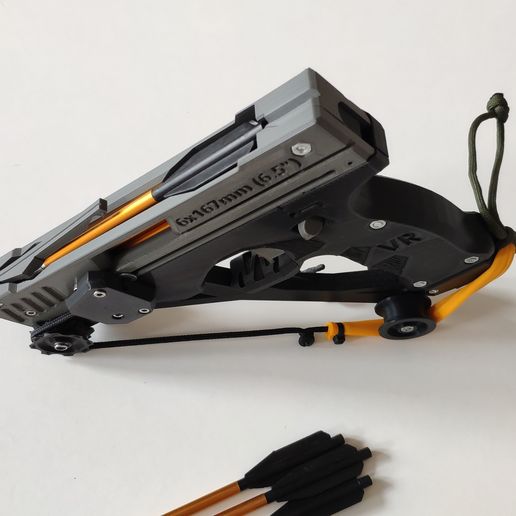

VQR SAG (Survival Arrow Gun) 1 Il s'agit d'un pistolet en caoutchouc qui tire des flèches standard sur une arbalète de 6,5 pouces. N'importe quel caoutchouc peut y être attaché. La gomme s'enlève en 2 secondes. Le chargeur contient 5 flèches. La tension est d'environ 20 kg. La mise en tension se fait à l'aide d'un levier.

Il est possible d'installer un viseur point rouge dans la norme RMR.

Dimensions de l'arme :

21x20x4 cm (8.2x7.9x1.6 inch)

Conception pour une table de 235x235mm (Ender 3) Mais il est possible qu'elle puisse s'imprimer sur une table de 200x200mm.

Vidéo (prototype) : https://youtu.be/G5p3pbYitys

version 1.9

Ajout d'un support pour un viseur point rouge dans la norme RMR.

version 1.8

Construction simplifiée.

Plus grande tolérance des pièces (assemblage plus facile).

Empêche les flèches de se coincer dans le magasin.

Leviers améliorés.

Et quelques autres petites améliorations.

version 1.7

Amélioration du chargeur et des freins, maintenant il ne devrait pas s'user aussi rapidement.

Les pièces marquées NEW sont nécessaires pour améliorer le fonctionnement de l'arme.

Les pièces marquées FIXED. Elles ne changent rien mais s'adaptent mieux lorsqu'elles sont pliées.

version 1.6

Amélioration de la précision et de la durabilité de certaines pièces.

version 1.5

Cette mise à jour de la version 1.5 ne diffère de la version 1.4.1 que par la construction du magasin et des freins. Le tampon imprimé n'endommage pas la corde. De plus, le chargeur tient mieux les flèches.

version 1.4.1

Le mécanisme d'ouverture du levier a été amélioré.

Il n'est pas nécessaire d'imprimer toutes les nouvelles pièces. Il suffit d'imprimer la partie 2 du corps et la partie 2 de la serrure du levier. Mais comme le motif de la poignée a changé, il faut aussi ajouter la pièce 1 du corps.

version 1.4

Il s'agit d'une construction fondamentalement nouvelle. Toutes les parties ont été redessinées et n'ont plus grand-chose à voir avec la version 1.3.

Tout ce qui était bogué dans la version 1.3 a été corrigé.

VEUILLEZ NOTER :

Ces fichiers sont fournis pour un usage personnel uniquement. Il est interdit de partager ou de redistribuer ces fichiers ou tout dérivé, ou de les utiliser à des fins commerciales, y compris la vente des modèles imprimés.

Copyright ©

Il est considéré comme une arme dans plusieurs pays. Vous pouvez vous blesser en construisant et en utilisant ce projet.

VOUS L'IMPRIMEZ À VOS RISQUES ET PÉRILS

Impression avec 100% de remplissage

Placez les éléments sur la table comme ils ont été ajoutés.

Couche de 0,2 mm
