Info sur le fichier 3D

Description du modèle 3D

Sakura D5 Mr V.2 Monocoque pour carrosserie Nissan Silvia s15

cette monocoque peut être modifiée pour d'autres carrosseries mais c'est sous votre propre responsabilité, je l'ai fait spécialement pour la nissan silvia s15 260mm empattement, La monocoque aura besoin d'un peu de perçage j'ai utilisé la mèche 1/16 pour ouvrir les trous ensuite les vis s'adaptent parfaitement et serré sans casser le plastique, L'ajustement pour la coque cela dépend de la compagnie qui a fait la carrosserie, voici le lien de la carrosserie que j'ai achetée pour ce projet.

https://www.ebay.ca/itm/126274165074?hash=item1d6686d952:g:mScAAOSwZE1lnTnl&amdata=enc%3AAQAIAAAA4OX41PI0rabs88P1lI2mxIE18Ce0q9gMldisppPhbBq7cwwjE3S7HkJ%2BaSEjEy7QMZDyyrOFOKdxQ%2FXXneYLIMabpu3DdmqvYyvDnXz9ytrCL%2B3YVQZtIaYLNN%2BwxvwCUOWWcmyMZGQAsUQpHUwwtZcYOVgIa1v%2BJXMy21b9tqj2H2GtYij0nbZfiQOOIDNc61X5jI6uC3WmUQoNcwI1klZLSv9hP2wruzGdxmbCIfLvvBw0nnqtwwuHpGPCSSvZ2XA85LZGNbn%2FaE3PcwC%2FT5310jBBnWnU2ehiCzVm%2FoGc%7Ctkp%3ABk9SR7rb0vWqYw

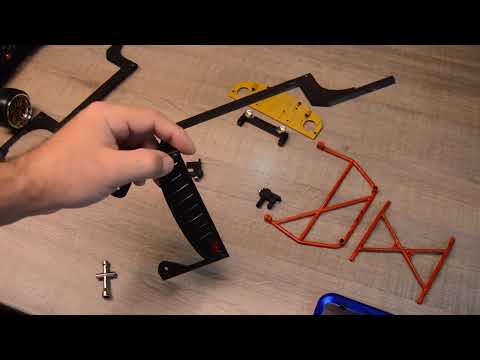

voici la vidéo pour assembler et installer votre monocoque dans votre Sakura D5 et faite pour la Nissan Silvia S15

https://youtu.be/OwbvOJG_mPg

Note:Ce dispositif a été conçu pour améliorer uniquement l'apparence du véhicule, il n'en améliore pas le fonctionnement.

Paramètres d’impression 3D

J'ai utilisé du filament PETG et voici les paramètres de mon imprimante

Creality Ender 3 Pro

Qualité

Hauteur de la couche (mm) -0,10

Epaisseur de l'enveloppe (mm) -1,2

Fill-----

Épaisseur du fond et du sommet (mm) -1,2

Densité du remplissage (%) -100

Vitesse et température-----

Vitesse d'impression (mm/s) -55

Température d'impression (c) -250

Température du lit (c) -70

Filament-----

Diamètre (mm) -1,75

Débit (%) -100

Vis utilisées-----

M3x8mm

M3x10mm

M3x12mm

J'ai utilisé les aimants Sakura pour les haut-parleurs arrière.

Ce design peut être modifié, je vous enverrai les mises à jour !

Merci pour votre achat ! Profitez-en !
