Adaptateur de respirateur à filetage de 40 mm pour un ajustement populaire

IMPORTANT : Lisez ceci, avant même d'envisager le téléchargement :

CET ARTICLE EST CONÇU POUR UN USAGE THÉORIQUE UNIQUEMENT.

SI VOUS CHOISISSEZ D'ESSAYER D'INSTALLER CECI DANS UN DISPOSITIF ET DE L'UTILISER POUR UNE APPLICATION PRATIQUE, FAITES-LE À VOS RISQUES ET PÉRILS !!!!.

LES RESPIRATEURS ET LES FILTRES SONT DES ÉQUIPEMENTS DE PROTECTION ET DE SÉCURITÉ. TOUTE MODIFICATION DE LA CONCEPTION ET DES FONCTIONS DE L'UN D'EUX PEUT ENTRAÎNER DES DOMMAGES À L'APPAREIL, LA MORT OU DES BLESSURES GRAVES.

Toutes les imprimantes et tous les matériaux produisent des résultats différents.

Considérez que :

Une impression trop serrée, pourrait endommager/fissurer votre appareil, le rendant inutile.

Une impression trop lâche, pourrait laisser l'intégrité de votre appareil compromise, le rendant inutile.

En cas de doute, ne le faites pas.

Oui, j'ai produit un article qui s'est avéré s'installer parfaitement et être étanche. Ce qui signifie que j'étais heureux de l'utiliser dans une application pratique. Mais c'était mon risque à prendre. Vos résultats peuvent très bien différer considérablement, et à ce titre, je vous invite à faire preuve d'une extrême prudence si vous envisagez de tenter de modifier un respirateur.

L'ARTICLE :

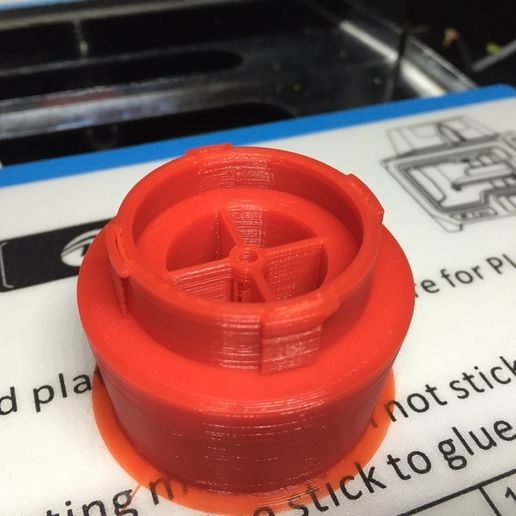

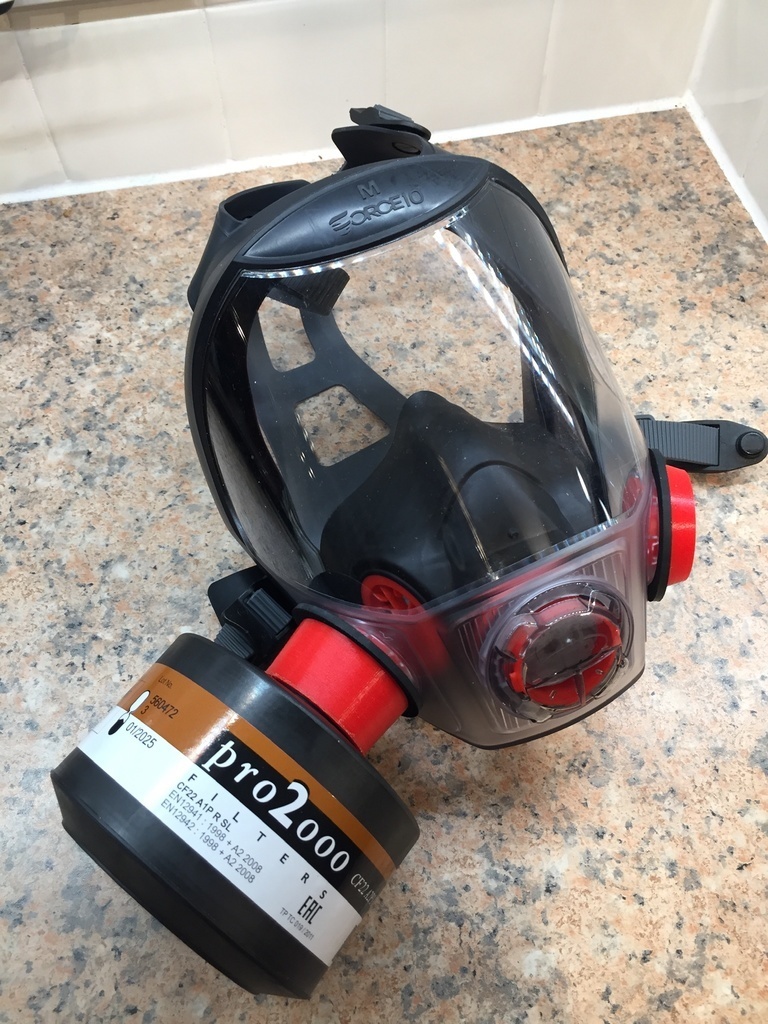

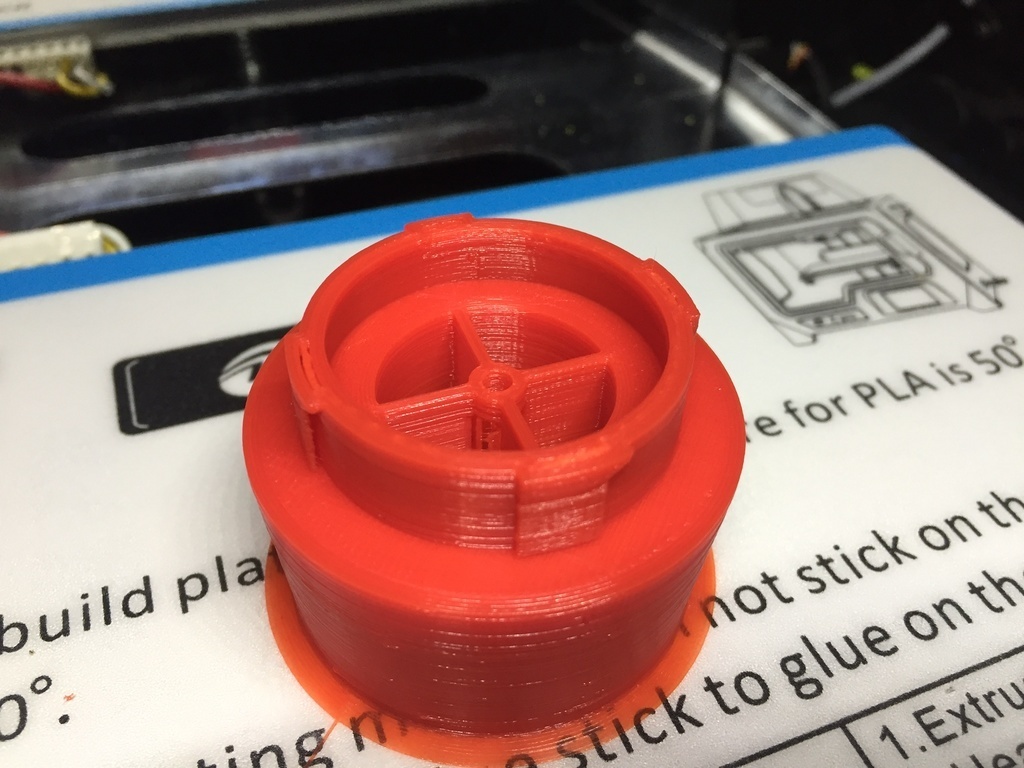

Cet adaptateur permet le montage d'une cartouche filtrante de 40 mm sur une marque populaire de respirateur, que je vous laisse identifier si vous possédez ou non.

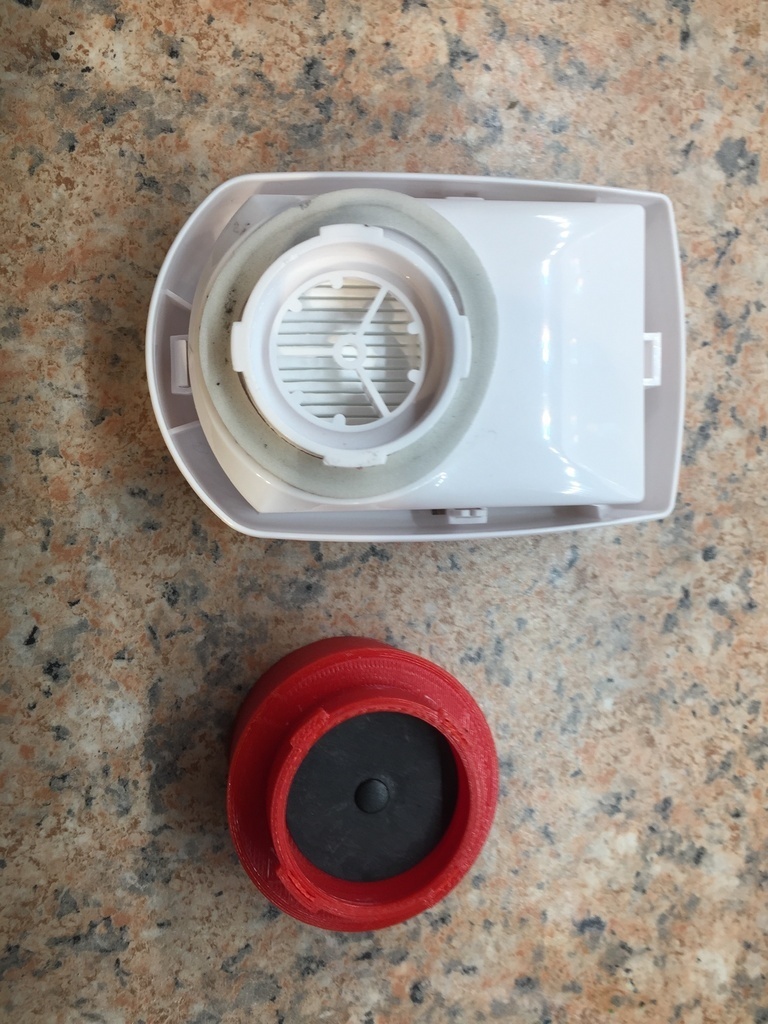

Il permet d'utiliser le joint et la valve anti-retour qui sont fournis avec les filtres standards de ce respirateur (donc ne les jetez pas tout de suite !). Décollez le joint sans trop l'étirer si vous le pouvez, retirez soigneusement le caoutchouc de la valve, puis retirez la cheville noire avec une pince à épiler/un nez d'aiguille, en prenant soin de ne pas l'endommager).

PARAMÈTRES D'IMPRESSION :

Passez des couches standard de 0,2 mm sur une buse de 0,4.

Comme c'est une pièce fonctionnelle, je suggère d'imprimer avec 5 parois et 4 hauts et bas. Avec un remplissage de 20% de gyroïde.

Une structure de support concentrique est essentielle, permettez partout même sur l'impression. Faites-la à une densité de 1% avec une distance x/y de 0,6 maximum par rapport à l'impression (ceci est important pour assurer un bon support des pattes de fixation ; vérifiez après le tranchage que les pattes sont supportées).

Un bord de 5 mm est conseillé. Imprimez sur le côté le plus chaud si vous le pouvez, pour assurer une excellente adhésion des couches. Gardez votre température de lit à 50.

Les supports pourraient être un peu délicats à enlever, surtout autour du fil et sous le support de la valve, mais en les déterrant avec une paire de pinces avec précaution, vous n'aurez pas besoin de nettoyer après l'impression.

Vous pouvez également souhaiter imprimer le "Plug" https://www.thingiverse.com/thing:4223364 pour le trou désaffecté (ou un deuxième adaptateur pour faire fonctionner 2 filtres).

Veuillez noter, lors du montage, qu'une des 4 languettes est légèrement plus petite que les 3 autres, c'est celle qui doit être alignée avec la flèche sur le masque/respirateur.

Le seul joint supplémentaire qui pourrait être nécessaire serait pour le côté du filetage de 40mm, ici je suggérerais un joint en caoutchouc de plomberie approprié d'environ 2-3mm d'épaisseur pour s'adapter autour de la base du filetage mâle des filtres (taille du trou environ 39mm).

J'ai travaillé dur sur ce modèle pour essayer d'assurer la précision du filetage et l'ajustement de la languette, mais je ne suis en aucun cas un professionnel de la conception, de l'impression 3D ou de la science des respirateurs et des filtres. Je vous conseille donc de relire ma déclaration d'ouverture.

Merci et bonne impression.

-
