Cône nasal Estes PNC-60MS

?
Qualité de la création : 0,0/5 (0 votes)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 372 vues
  • 7 téléchargements

Description du modèle 3D

Il s'agit d'un modèle 3D du nez de l'Estes PNC-60MS qui est conçu pour s'adapter aux tubes de la cellule de l'Estes BT-60.

Il y a six fichiers à télécharger. Il y en a cinq du nez lui-même et l'autre est l'embout qui a un trou de 3 mm pour vous permettre d'ajouter un œillet de vis ou un boulon à œil.

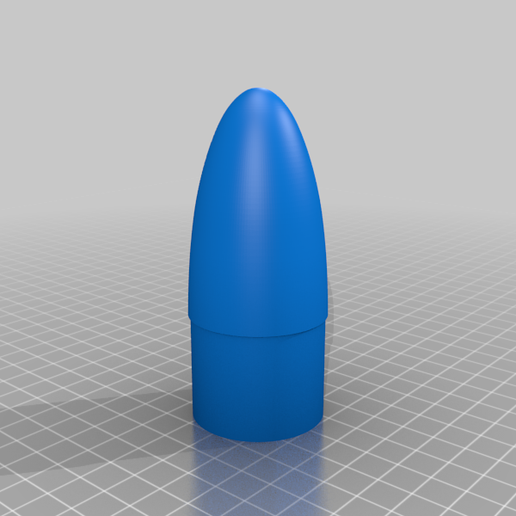

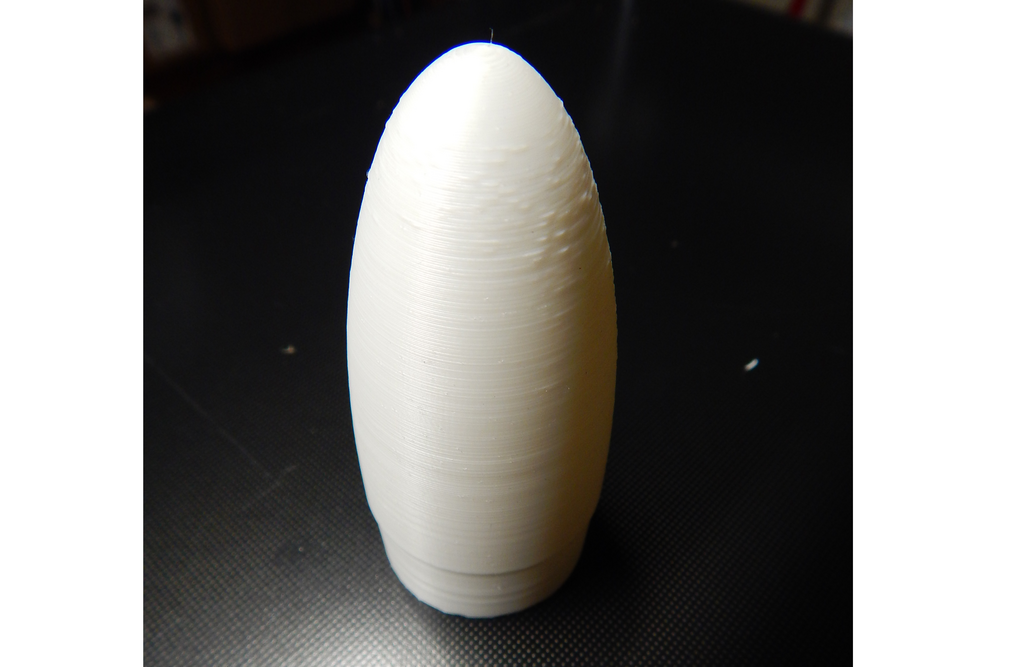

Le premier nez a des parois de 1,5 mm d'épaisseur et un épaulement de 32 mm de long.

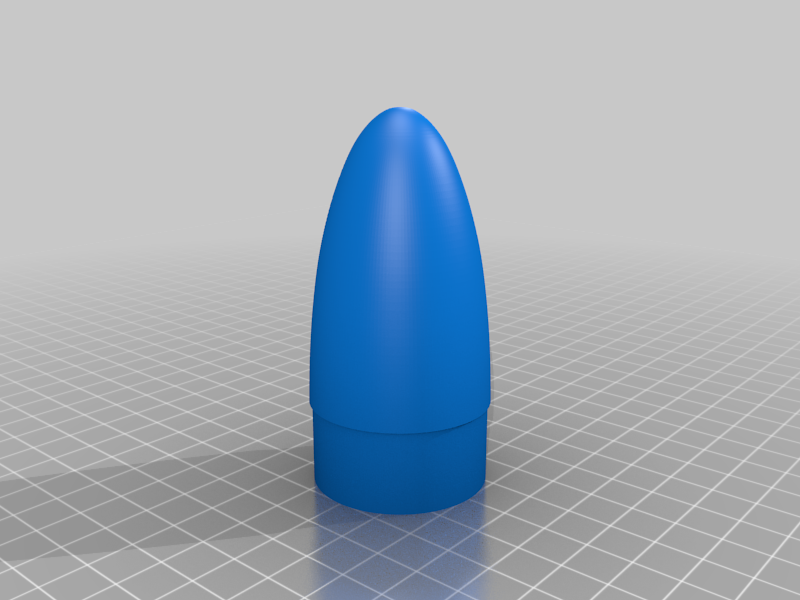

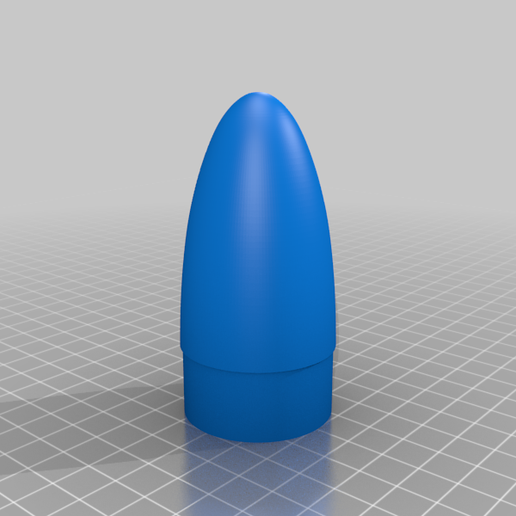

La seconde a des parois de 1,5 mm d'épaisseur et un épaulement de 19 mm.

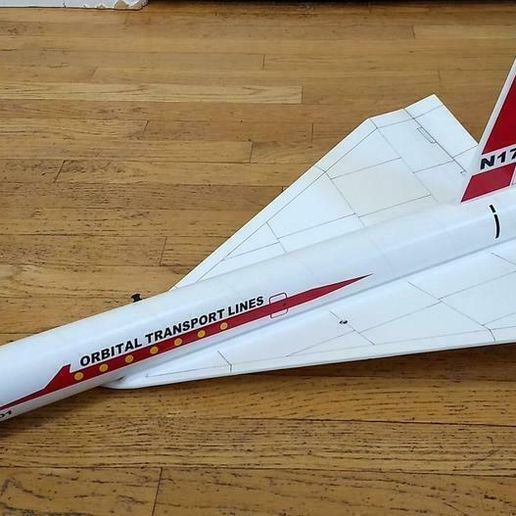

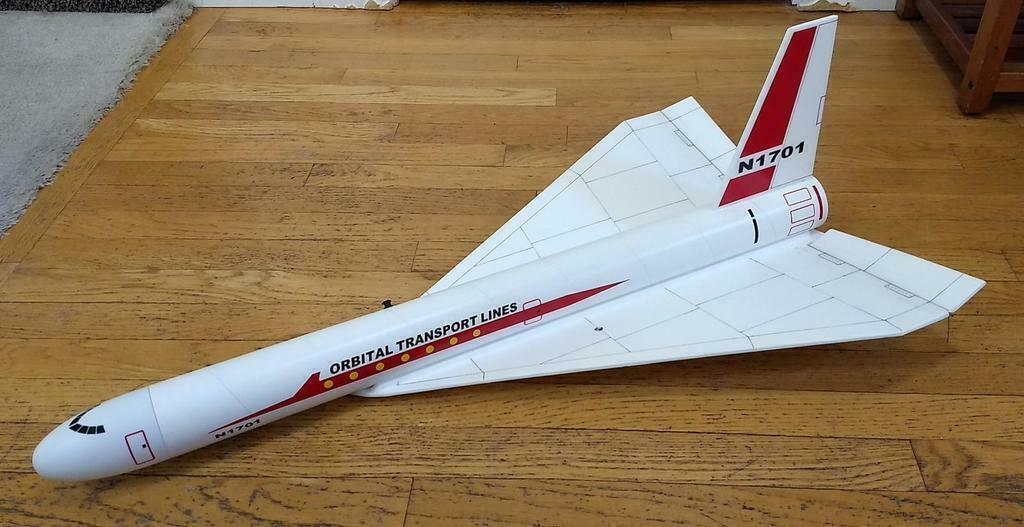

Le troisième a des parois de 1,0 mm d'épaisseur et un épaulement de 19 mm. Ce nez a été spécialement conçu pour le kit de planeur Orbital Transporter Mini RC Rocket de DynaSoar Rocketry qui pèse environ 11g.

Vous pouvez en savoir plus sur ce kit ici. https://dynasoarrocketry.com/?page_id=7309

Chaîne Youtube DynaSoar Rocketry : https://www.youtube.com/user/burkefj

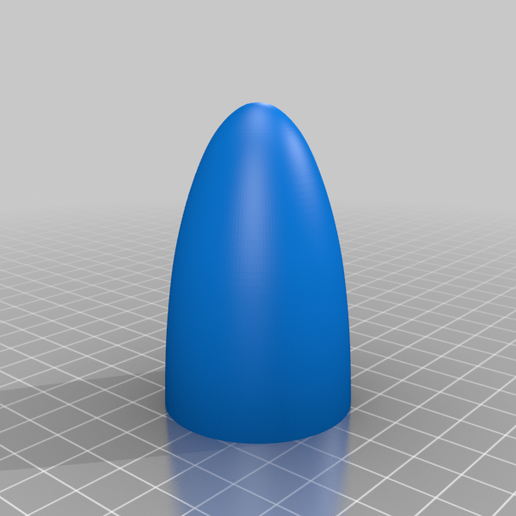

Les quatrième et cinquième nez sont les seuls cônes sans les épaules et ont des parois de 1,0 mm et 1,5 mm d'épaisseur.

Les kits d'Estes qui utilisent ce cône de nez :

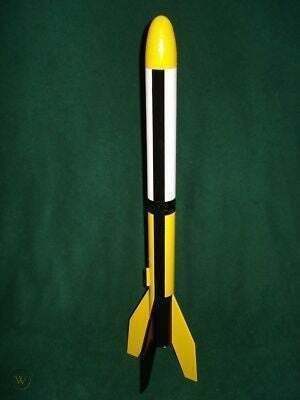

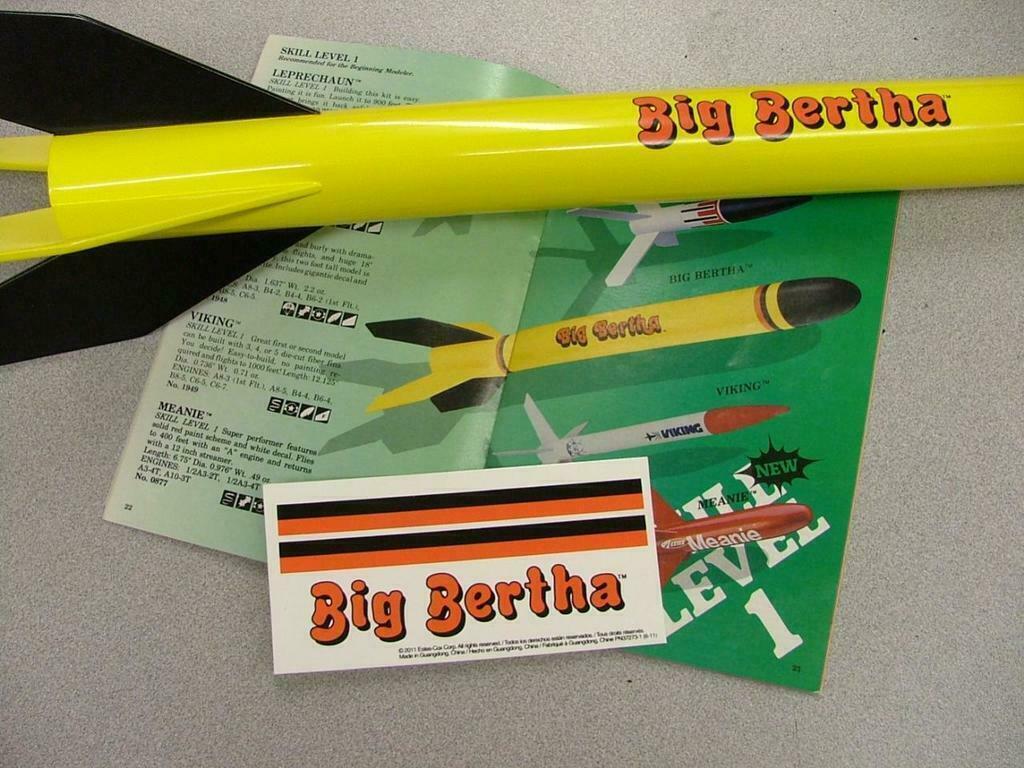

Kit# 1223 Grande Bertha

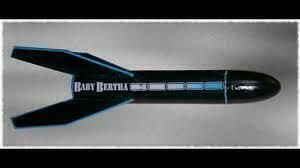

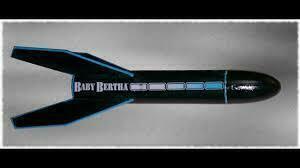

Kit n° 1261 Bébé Bertha

Kit n° 1387 Max Streak

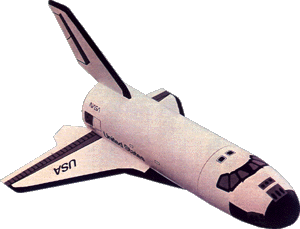

Kit n° 1391 Mini navette

Kit# 1948 Big Bertha (réédition)

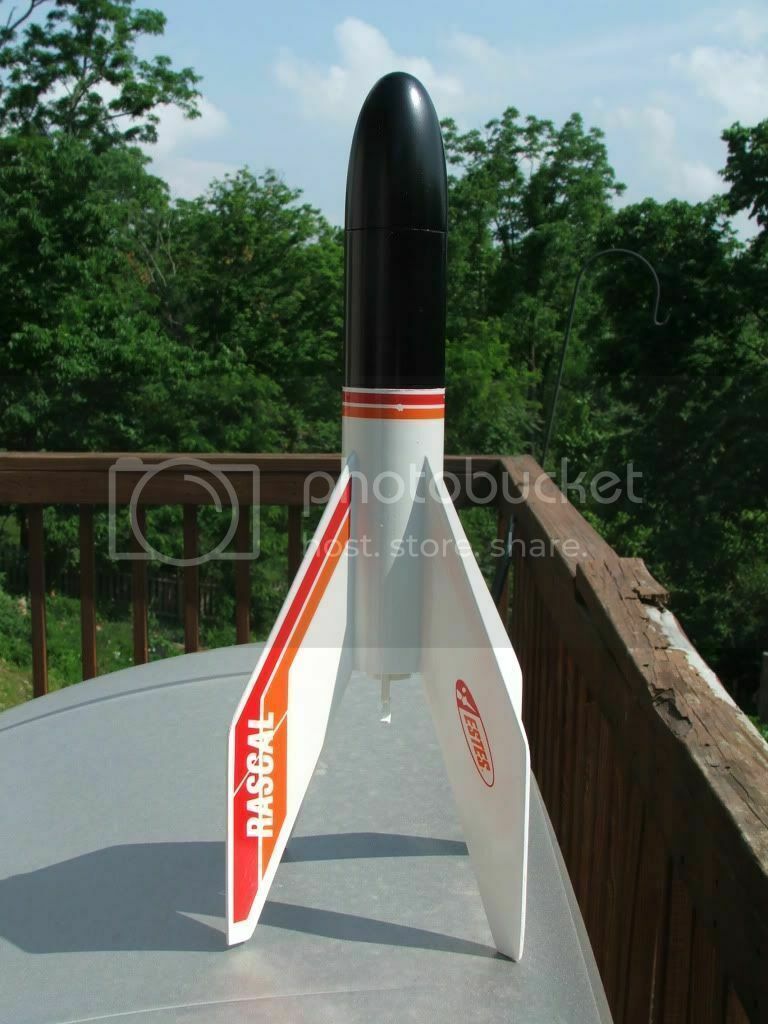

Kit n° 2021 Rascal

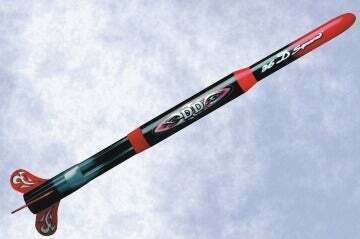

Kit n° 2119 36 D au carré

Kit n° 2173 Menace

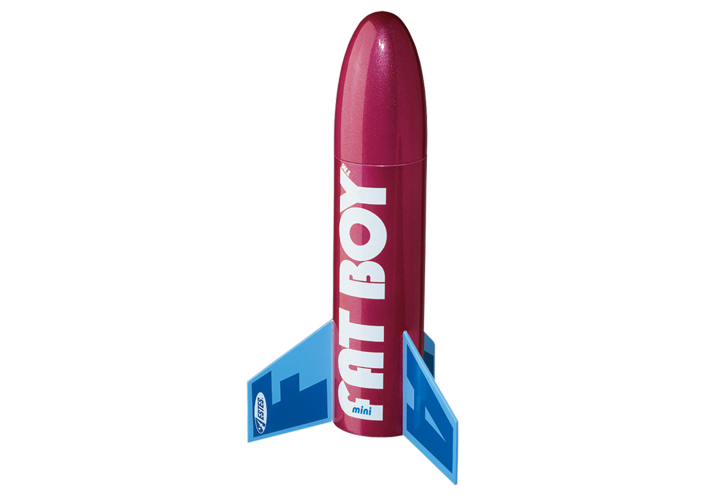

Kit n° 2442 Mini Fat Boy

Kit# 7007 Big Bertha (en boîte)

Remarque : ce nez peut être mis à l'échelle dans votre trancheuse pour s'adapter au kit de fusée du modèle Estes Super Big Bertha (n°9719).

Kit Centuri qui a utilisé ce cône de nez :

Kit n° 5353 Lil' Ivan

Le P'tit Ivan a été initialement publié dans le catalogue Centuri de 1982. Son décor russe reflétait la période de la guerre froide à l'époque. Il a été produit vers la fin de l'existence de Centuri, avant qu'Estes n'abandonne la majeure partie de la ligne Centuri encore existante.

Ce fut l'un des premiers dessins de Centuri à utiliser des pièces d'Estes. Au lieu du ST-16, le Lil' Ivan a utilisé le tube de corps BT-60 et le cône nasal en plastique moulé par soufflage PNC-60MS qui a été partagé avec la Big Bertha & Baby Bertha. http://www.unclemikesrocketshack.com/Semroc/LilIvan.html

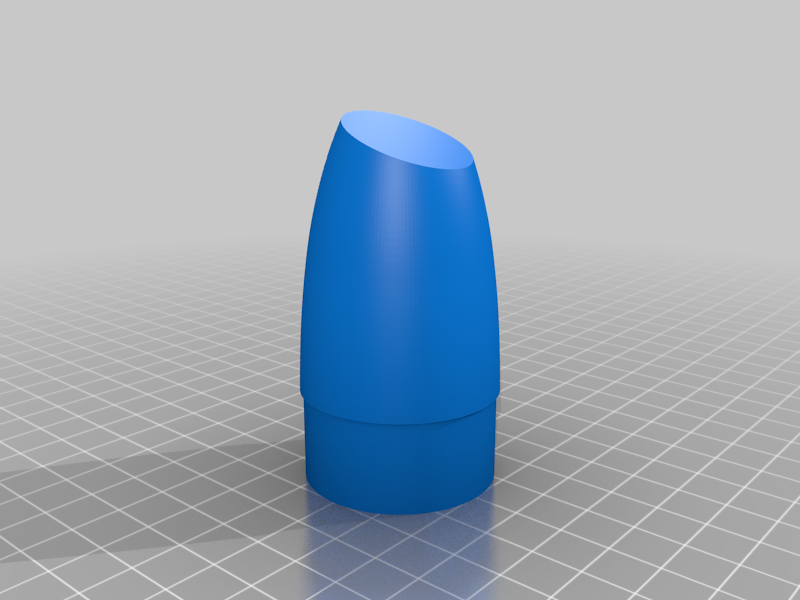

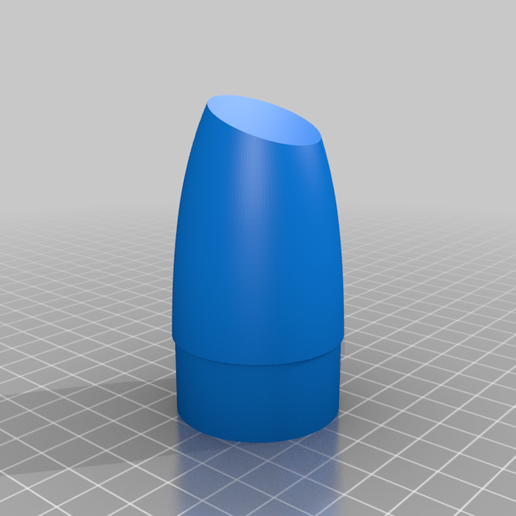

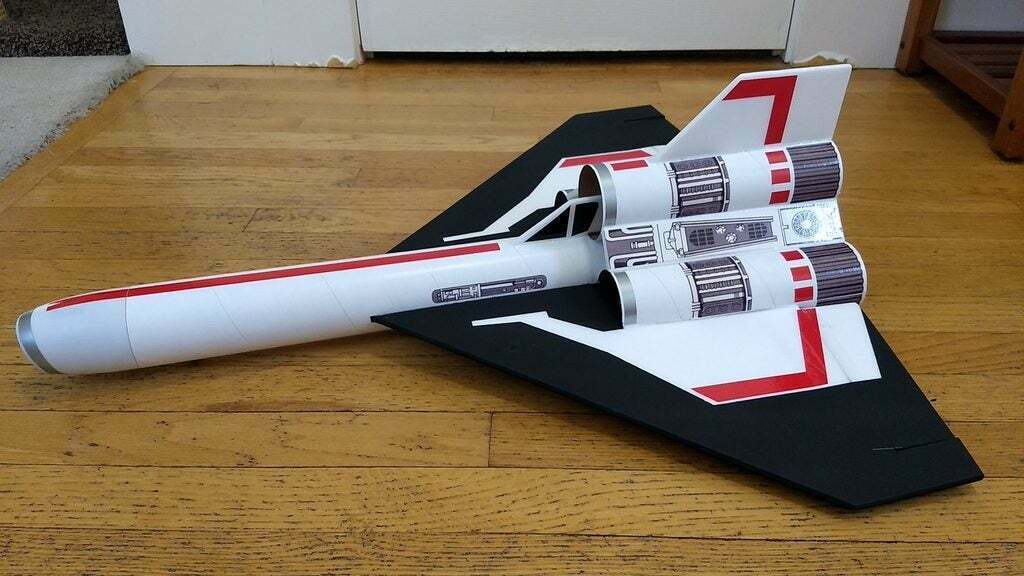

19DEC2020 : Deux fichiers ajoutés avec des nez tronqués aux parois de 1,0 mm et 1,5 mm d'épaisseur. Ils sont pour le planeur de fusée Dynasoar Rocketry Colonial Viper RC.

Paramètres d'impression 3D

-

  • Format du fichier 3D : STL
  • Date de publication : 2021/02/25 à 1h36

License

CC BY
