DIY Yoke for Flight Simulators

Publicité
Faire une offre
Partager
Ajouter à
Make
?
Qualité de la création : 0/5 (0 votes)
Évaluation des membres sur l’imprimabilité, l’utilité, les détails, etc.
Licence
Usages
Format du design 3D
36 fichiers (STL et TXT) Fermer
  • Arduino leonardo box 1x.stl 140.0 × 39.0 × 90.0 mm
  • Arduino sketch.txt
  • Box cover 1x.stl 70.0 × 4.0 × 90.0 mm
  • Button plate left 1x.stl 34.891073 × 36.52579 × 44.990387 mm
  • Button plate right 1x.stl 34.891073 × 36.525802 × 44.990387 mm
  • Cable guide 1x.stl 8.0 × 52.59999099999999 × 22.0 mm
  • Carriage back HI 1x.stl 63.790316 × 207.0 × 46.00000000000003 mm
  • Carriage front HI 1x.stl 63.790316 × 207.00000699999998 × 46.0 mm
  • Centering arm FI 4x.stl 42.0 × 98.967676 × 15.0 mm
  • Centering block FI 2x.stl 9.599998 × 12.5 × 56.0 mm
  • Centering expandor holder FI 2x.stl 37.0 × 62.09999899999998 × 40.0 mm
  • Centering expandor plate HI 2x.stl 37.0 × 9.0 × 40.0 mm
  • Dimensions.txt
  • Expander small plate FI 4x.stl 17.000003 × 24.0 × 7.0 mm
  • Gear rack 1x.stl 277.864319 × 12.0 × 22.700001 mm
  • Large Frame connector 8x.stl 20.0 × 40.0 × 40.0 mm
  • Pitch gear 1x.stl 16.8 × 16.8 × 12.0 mm
  • Pitch pot bracket 1x.stl 41.0 × 42.5 × 74.0 mm
  • Roll gear 1x.stl 96.19905 × 96.19905 × 16.0 mm
  • Roll gear small 1x.stl 31.175606000000002 × 31.185933999999996 × 7.0 mm
  • Roll pot bracket 1x.stl 29.064041000000003 × 47.345881000000006 × 7.0 mm
  • Shaft support down 1x.stl 38.19169599999999 × 110.0 × 20.0 mm
  • Shaft support up 1x.stl 35.0 × 68.400006 × 20.0 mm
  • Side frame Linear shaft support 4x.stl 100.0 × 40.0 × 20.0 mm
  • Side frame expandor support L HI 2x.stl 100.0 × 24.0 × 40.0 mm
  • Side frame expandor support R HI 2x.stl 100.0 × 24.0 × 40.0 mm
  • Wire guide bracket HI 1x.stl 74.39981800000001 × 54.7 × 17.0 mm
  • Wire guide support 1x.stl 20.0 × 9.0 × 45.0 mm
  • Yoke handle center FI 1x.stl 114.707764 × 90.0 × 46.973022000000014 mm
  • Yoke handle center cover 1x.stl 99.7 × 77.199998 × 12.67691000000002 mm
  • Yoke handle connector FI 2x.stl 63.445648999999996 × 62.378433 × 25.0 mm
  • Yoke handle connector FI 1x.stl 52.0 × 58.784454000000004 × 39.82577500000002 mm
  • Yoke handle drill guide.stl 40.362087 × 39.503166 × 33.941102 mm
  • Yoke handle switch box left HI 1x.stl 80.395513 × 53.82869899999999 × 53.19696099999999 mm
  • Yoke handle switch box right HI 1x.stl 80.395513 × 53.82869000000002 × 53.19696099999999 mm
  • Yoke shaft end FI 1x.stl 38.0 × 46.0 × 137.0 mm

En savoir plus sur les formats
Date de publication
Numéro du design 4647717
Auteurice du design MattAerospace
MattAerospace

MattAerospace

Vous rencontrez un souci avec ce design ? Signaler un problème.

Info sur le fichier 3D

Description du modèle 3D

Beechcraft inspired yoke dedicated for flight simulators.

This design is mainly built out of aluminum profiles, and metal components. This makes using the yoke feel smooth and sturdy.
The yoke, being quite modular can be easily modified to your needs. In the stock configuration, the body of the yoke is exactly 26x14x40cm.Cost of all the parts lands somewhere under 120 euro making this a really good alternative to budget off the shelf yokes, which are mainly made out of plastic, have very little travel and often are wobbly or hard to move precisely. Video demonstration and build guide can be found on my youtube channel.

Parts list:
4x SK8 Linear shaft support
4x LMK8UU 8mm linear bearing
2x Linear rail 500mm
4x 6906 Bearing / 61906 Bearing
3x Nylon pulley wheel 625zz
2x Bourns 3590S 10k pot
1x Arduino Leonardo
Aluminum pipe 1m
Aluminum V slot profiles 4m
65x M4x16mm hex socket cap
32x M4X12mm hex socket cap
12x M4x8mm hex socket cap
25x M4x25mm hex socket cap
20x M4x30mm hex socket cap
1x 10x15 cable guide
1x KCD117-C 21x15mm (ON)-OFF-(ON) switch
3x PBS-110 button
3x M5x25mm hex socket cap
60x M4 nuts
3x M5 nuts
90x M4 T slot nuts
2x M5 washer
4x M4x30mm countersunk
4mm Brass tube ~ 30cm
Expander cords
Rubber bands
14x M3x15mm dome head
4x M3 nut

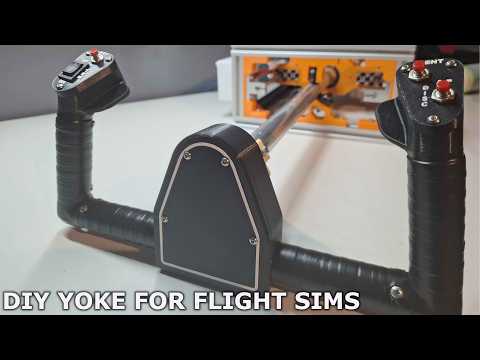

Here is the video covering the yoke: https://www.youtube.com/watch?v=9RjWe6ybLPU

This upload contains are necessary STL files, arduino sketch and dimensions required to build the yoke.

Paramètres d’impression 3D

The file names of the STLs are 3d print instructions.
FI - stands for full infill and high amount of walls.
HI - stands for high infill (40% and more) and high amount walls.
If there is no FI or HI, print at standard settings.
3x - is the amount of times you need to print a certain part.
