APCL-21 signifie Air Pistol by R. Cisowski & M. Liberda et le nombre 21 est un hommage au pistolet original et une heureuse coïncidence puisque le travail a commencé en 2020 et a mûri en 2021. N'hésitez pas à rejoindre https://www.facebook.com/APCL21

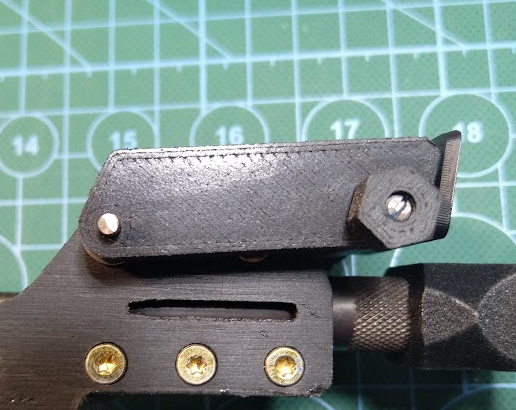

Il ne s'agit que du viseur arrière. OK. Laissez-moi vous énumérer ses caractéristiques :D

• Plaques de visée arrière remplaçables

• réglage de l'angle de visée plus souple et plus confortable que l'original

• pas d'oscillation de l'élévation lors du réglage de la direction du vent

• a l'air cool :)

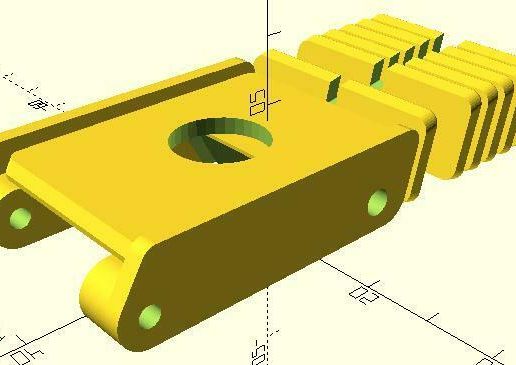

Un peu d'assemblage est nécessaire. 3MF a suggéré l'orientation de l'impression et des boutons de vis simples supplémentaires. Le STL est exporté assemblé avec des plaques alternatives flottantes. Je suggère d'imprimer séparément et de coller les 3 parties principales ensemble.

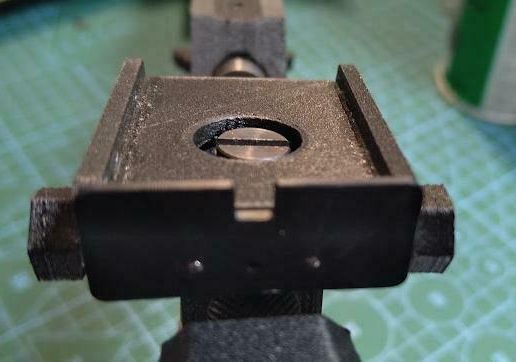

La vis d'élévation et le ressort d'origine sont réutilisés. Pour le réglage du vent, il faut tarauder le porte-plaque M4 et utiliser la vis M4 de 45mm comme axe et réglage. Veillez à ne pas laisser de jeu mais à ne pas écraser le corps ou le cran de mire. Il y a un emplacement pour 2 goupilles de 2mm de diamètre et une vis M2 pour maintenir la plaque sur le porte-plaque.

IMPORTANT : Avis de non-responsabilité concernant l'utilisation et la sécurité

• La modification de votre LOV21 se fait à vos risques et périls.

• Vous avez besoin des pièces métalliques originales de LOV21/APCL pour le faire fonctionner (du moins pour l'instant).

• vous aurez besoin de quelques pièces supplémentaires - voir la nomenclature ci-dessous :)

Mieux vaut prévenir que guérir ! !!

Pas encore d'instructions détaillées, donc si vous ne vous sentez pas à la hauteur, reconsidérez la question. N'hésitez pas à me harceler à ce sujet, il devrait être créé sous peu. Vous pouvez aussi toujours me contacter pour me demander de l'aide.

Merci de me signaler toute erreur dans les fichiers ou la description que vous trouvez. Je ne suis pas de langue maternelle anglaise, donc des erreurs, notamment de terminologie, peuvent se produire - désolé.

Pour les impressions, je recommande le composite PA12CF15 pour toutes les pièces.

Tous les LOV21 ne sont pas faits de la même manière. Si l'ajustement est lâche ou serré, je suggère de traiter les pièces imprimées en 3D avec de la lime et de la colle en conséquence.

IMPORTANT : Il s'agit d'un kit de mise à jour/conversion. Bien qu'il ait quelques dizaines d'utilisateurs heureux, ce projet est toujours en cours de développement. Et c'est la deuxième tentative de faire un paquet de modèle pour la vente numérique. Si des fichiers manquent ou ne correspondent pas, merci de me le signaler et je les corrigerai. Jusqu'à présent, les modèles ont été imprimés sur des imprimantes et des profils personnalisés. Pour plus de sécurité, je recommande fortement d'imprimer des échantillons de calibrage. J'ai aussi tendance à sous-dimensionner les trous, percer au bon diamètre donne une meilleure finition. En cas de doute, demandez d'abord :)

BOM :

2x 2x10-ish mm broches/fils

1x M4x45mm

1x M2x8-10mm
