Mécanisme d'action du piano à queue (5 touches)

?
Qualité de la création : 0,0/5 (0 votes)
Évaluation des membres sur l’imprimabilité, l’utilité, les détails, etc.

Description du modèle 3D

Guide de montage : https://drive.google.com/file/d/1qNLhtYwv_tZUTASWXlu0WtPJjoTiNdS_/view

Vidéo d'assemblage détaillée : https://youtu.be/Bs-1Kx6Yyn0 (Veuillez noter que la vidéo est réalisée à partir du modèle à 13 clés mais que la plupart des aspects de l'assemblage sont identiques).

Caché dans chaque piano à queue se trouve un mécanisme étonnant qui est activé à chaque frappe de touche et qui permet une répétition rapide des frappes de touche et une production sonore réactive mais sensible.

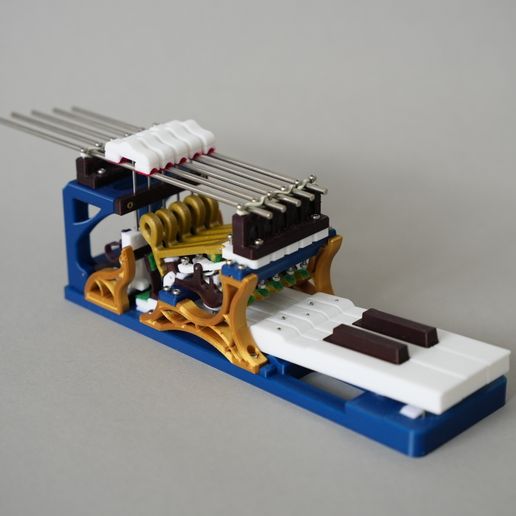

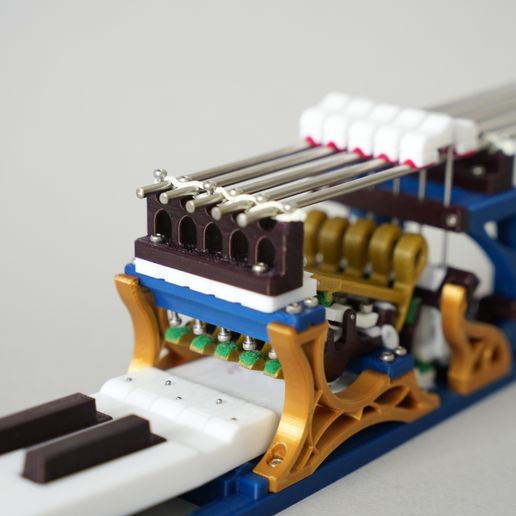

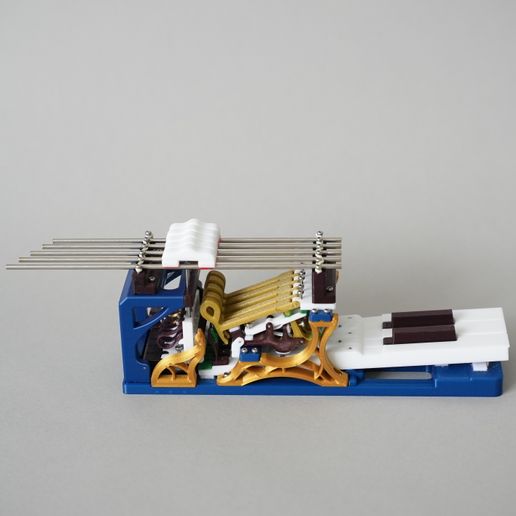

Ce modèle imprimé en 3D est conçu pour présenter l'aspect mécanique du modèle de mécanique de piano. Les cordes sont remplacées par des tiges d'acier pour une construction acoustique beaucoup plus simple et donc cela ressemble plus à un xylophone qu'à un piano.

Veuillez noter que ce n'est PAS un modèle imprimé à 100% en 3D. Il y a des fixations et des tiges qui sont utilisées pour assembler les pièces imprimées en 3D, et les liens et la nomenclature de tous les composants non imprimables se trouvent dans le guide d'assemblage.

Il existe également un modèle étendu à 13 clés, et le modèle à 5 clés est également inclus dans la version étendue.


Paramètres d’impression 3D

Taille minimale du lit d'impression : 160mm x 160mm

Matériau d'impression : PLA & PETG

Les détails des paramètres d'impression, des matériaux, des outils et des parties non imprimables se trouvent dans le guide d'assemblage qui peut être téléchargé ci-dessous :

https://drive.google.com/file/d/1qNLhtYwv_tZUTASWXlu0WtPJjoTiNdS_/view

Les fichiers 3mf sont également fournis pour plus de référence sur les paramètres d'impression.
