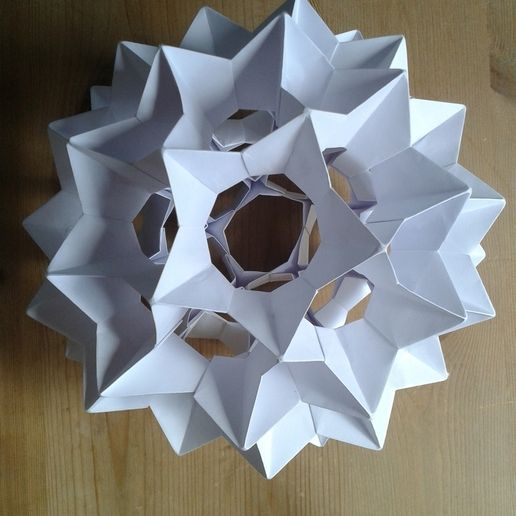

Electra60 - origami modulaire imprimé en 3D

Electra60 - Polyèdre squelettique modulaire en origami imprimé en 3D, composé de 60 modules.

Inspiré par la magnifique création en origami "Electra 60" de David Mitchell.

Voir http://freespace.virgin.net/dave.mitchell/galleriesmodulardesigns.htm ou son deuxième livre "Paper Crystals" http://www.amazon.co.uk/dp/0953477495

Je travaille toujours sur le script OpenSCAD pour essayer de rendre les STLs multiples. Merci à Laura Taalman (mathgrrl) pour son aide et ses suggestions à ce sujet. Il semble que les onglets sont générés comme des surfaces séparées, mais qui se croisent...

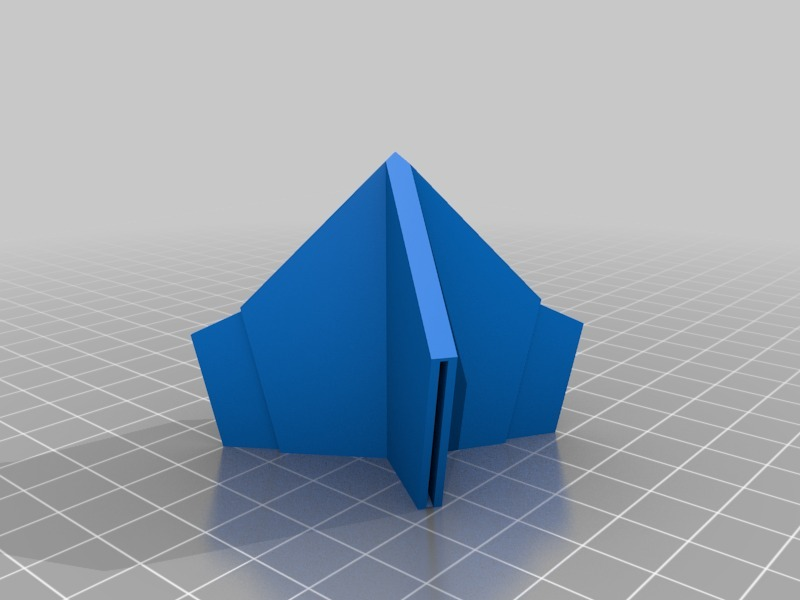

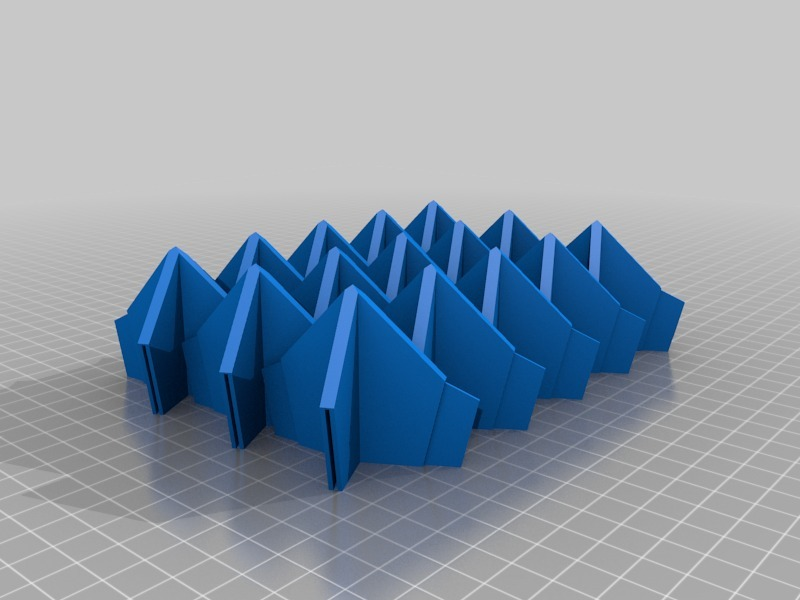

Le script OpenSCAD peut être utilisé pour générer des modules uniques (makebuildplate15 = false ;

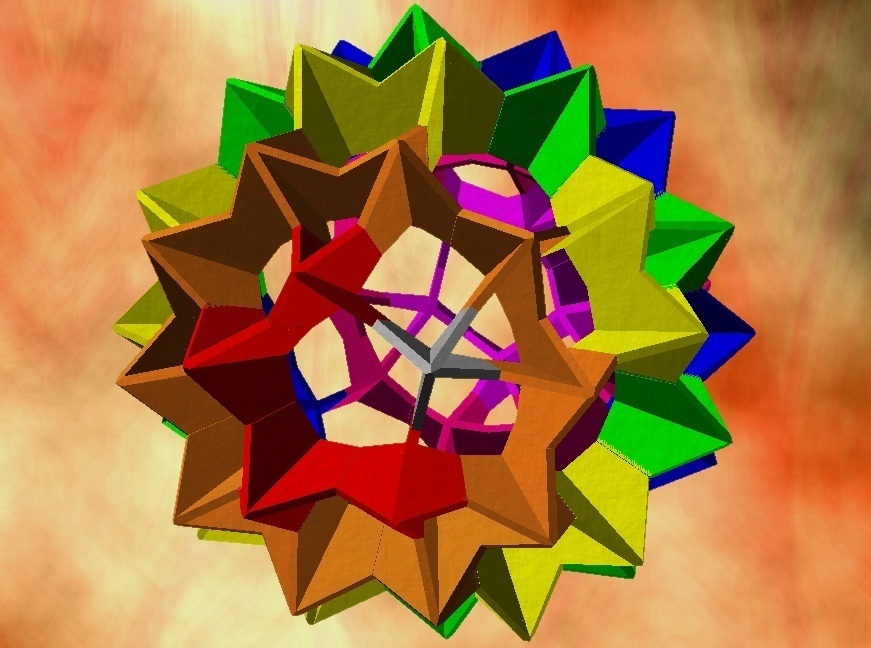

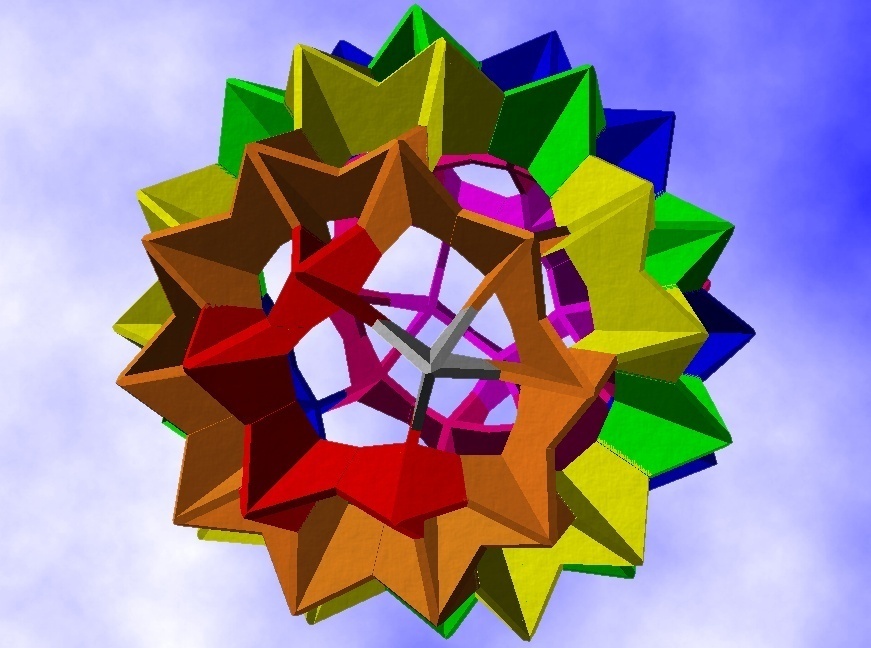

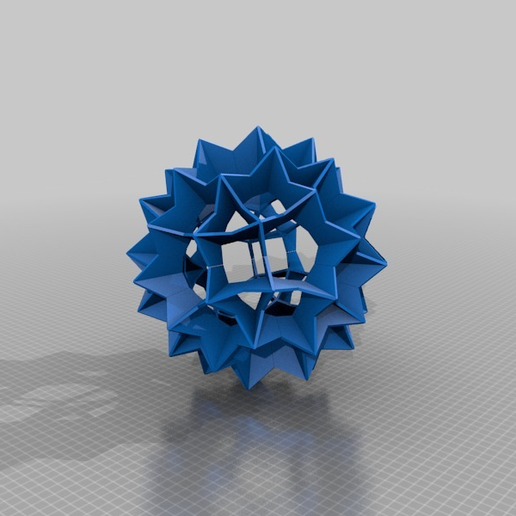

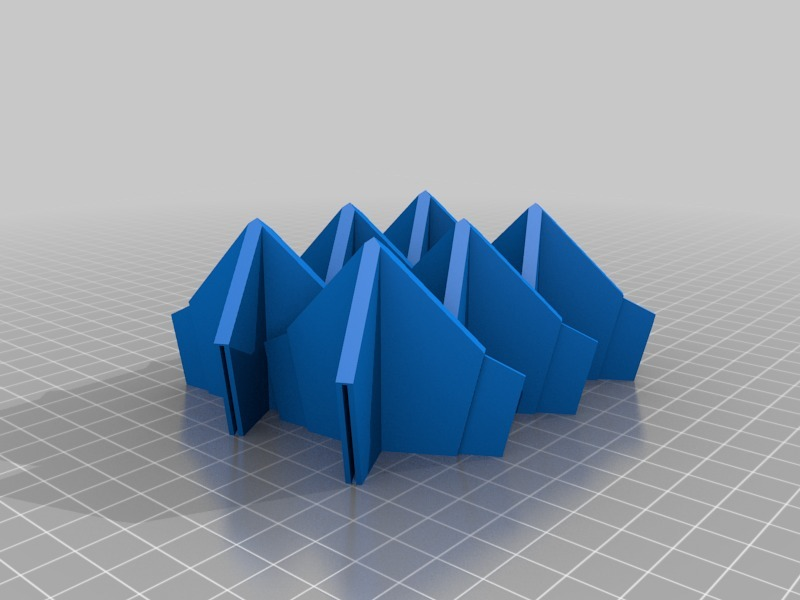

makebuildplate6 = false ; makeassembled = false ;), ou une plaque de construction avec 6 ou 15 modules. Vous pouvez aussi visualiser un modèle assemblé (makeassembled = false ;), mais ce n'est pas facile à imprimer :-)

Les paramètres d'écart vous permettent de rendre les joints serrés, en fonction de la taille que vous imprimez.

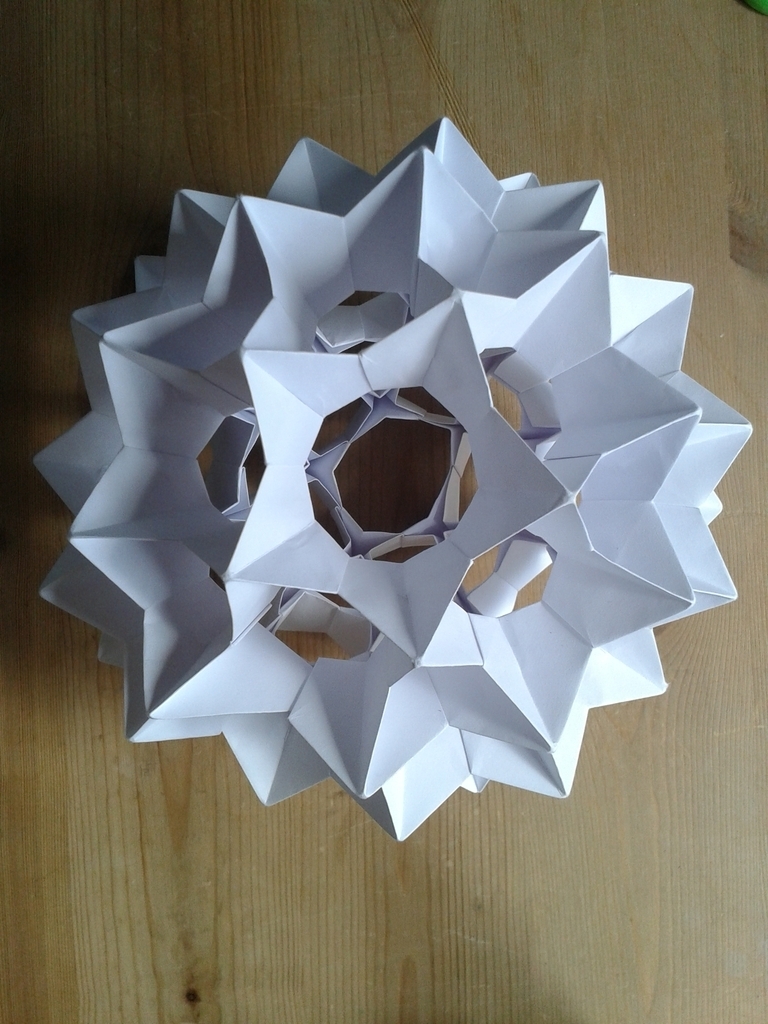

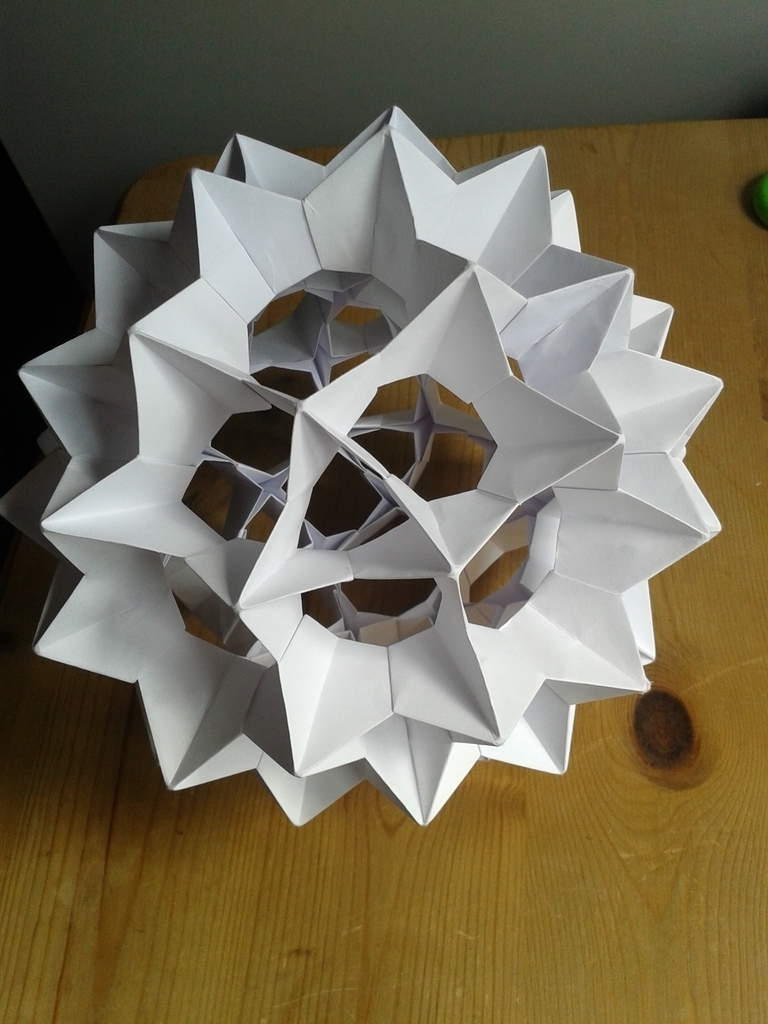

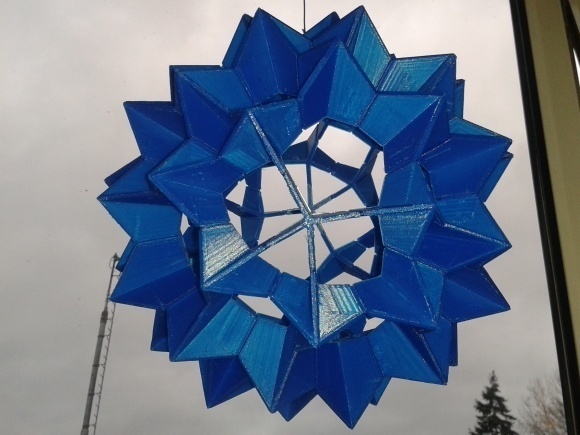

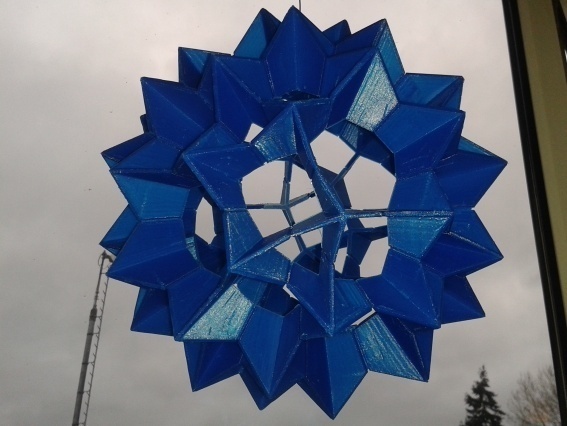

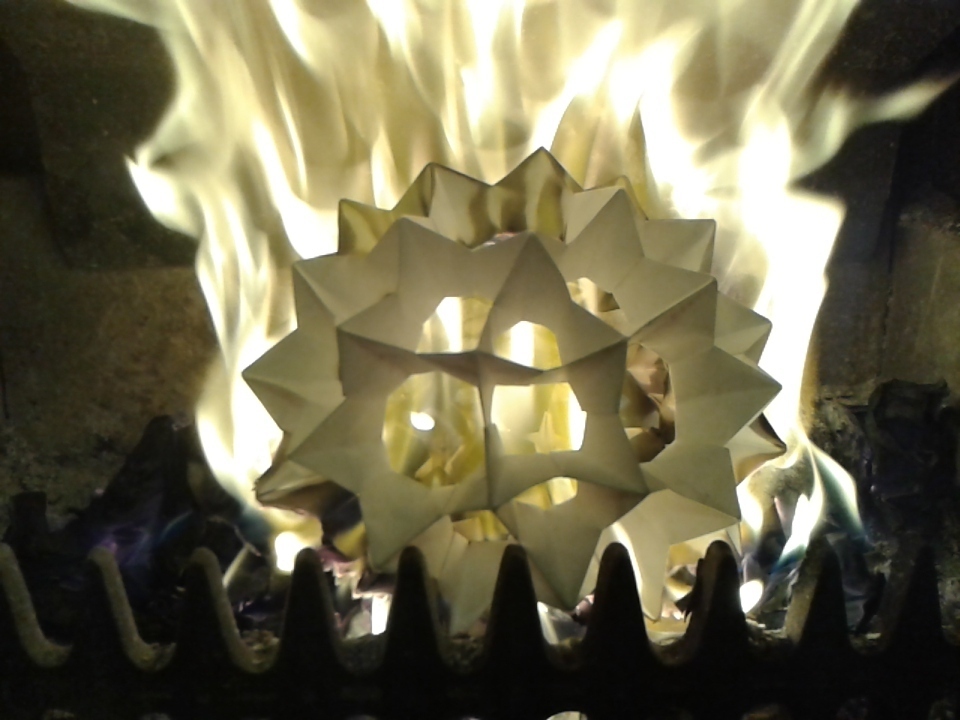

Le paramètre de rayon contrôle la taille du modèle fini, point à point, il sera un peu plus de 3 fois cette taille - donc la version imprimée radius=80mm montrée, fait ~25cm de large.

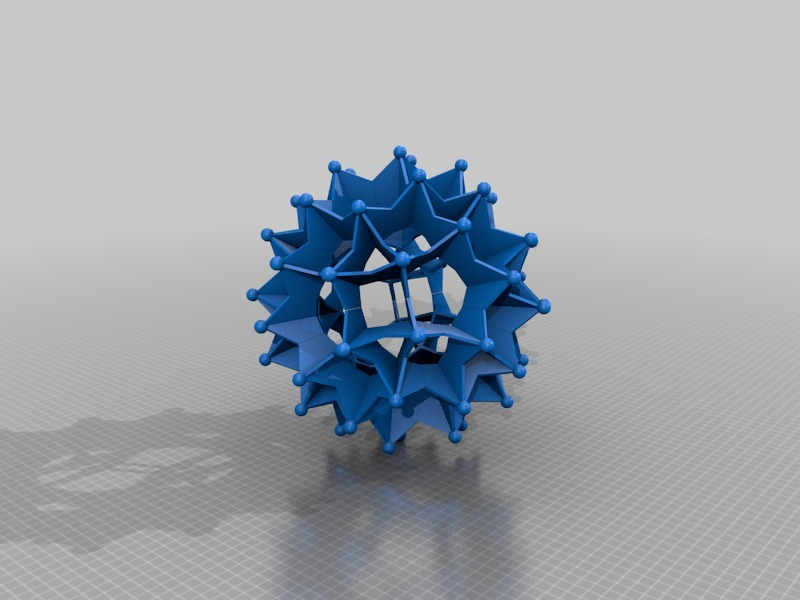

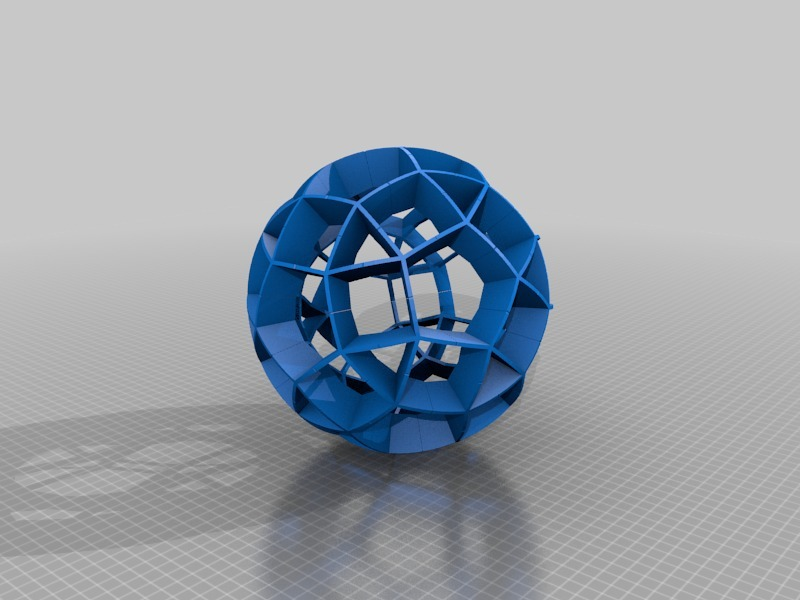

J'ai aussi inclus les STL pour les modules simples, les plaques de construction et les variantes, par exemple sphérique et avec des boules.

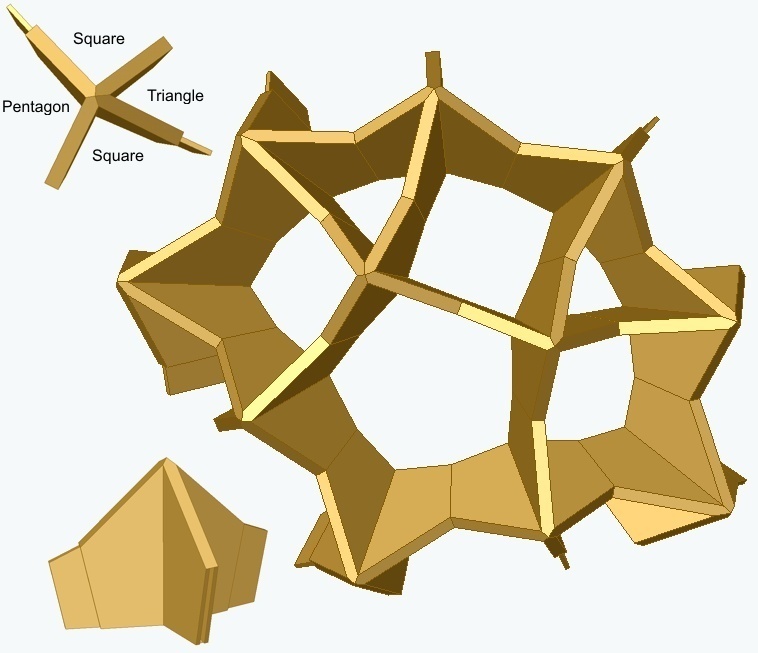

Vous devez imprimer 60 des modules individuels au total ; puis les assembler en utilisant le schéma montré. En gros, les pentagones sont entourés de carrés, les triangles remplissant les espaces entre les carrés.

-
