Modèle d'éolienne, hauteur 520 mm (échelle HO/TT/N), motorisée

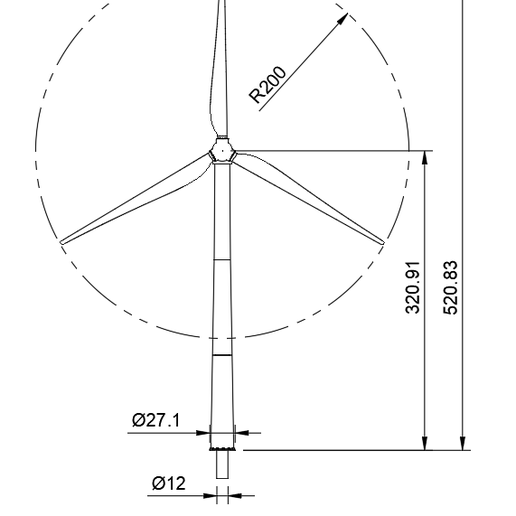

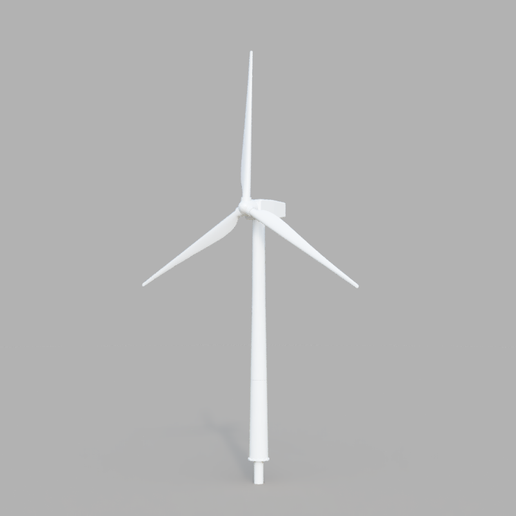

Il s'agit d'un modèle d'éolienne terrestre européenne typique. Sa hauteur du sol à l'extrémité des pales est de 521 mm, la longueur des pales est de 200 mm. Les éoliennes réelles ayant des dimensions très variables, le modèle peut être utilisé pour des dioramas et des aménagements à différentes échelles : H0 (1/87), TT (1:120), N(1:160), probablement Z (1:220).

Cette information et d'autres peuvent être trouvées sur la page du projet : https://positron96.gitlab.io/projects/wind-generator

La vidéo en action et les instructions d'assemblage se trouvent ici : https://youtu.be/pb3LNoZAD5o

Le modèle est conçu pour être imprimé sur un lit d'imprimante typique de 220 mm (par exemple Ender 3 ou Prusa).

La tour elle-même est divisée en 3 parties, les parties supérieures doivent être collées ensemble, la partie la plus basse est maintenue par friction, de sorte que la partie supérieure du modèle peut être tournée ou détachée de la disposition pour le transport.

Le modèle est conçu pour être motorisé avec un motoréducteur N20 très répandu. J'ai testé plusieurs rapports de vitesse et tensions, jusqu'à présent le moteur 60 RPM 12V alimenté par 5V produit de très bons résultats. La baisse de tension à 5V rend l'opération très silencieuse (pour la rendre plus silencieuse, la lubrification est conseillée). De plus, 5V peut être facilement obtenu à partir, par exemple, d'un chargeur de téléphone intelligent ou d'une banque d'alimentation USB. Mon moteur consomme environ 10 mA de courant (oui, 10 mA).

Liste des pièces :

• 1x N20 DC Gearmotor (12V, 60 RPM), lien d'échantillon : https://www.aliexpress.com/item/33022320164.html

• 1x vis à tête fraisée M3x16

• Pièces 1.1 (ou 1.1B), 1.2, 1.3 pour la tour. La pièce 1.1B a un filetage M12 en bas, ce qui permet de la visser sur le réseau. La pièce 1.1 a juste un axe de montage de 30mm de hauteur et de 12mm de diamètre et doit être collée sur le réseau). Collez les pièces 1.2 et 1.3 ensemble, mais ne collez pas la pièce 1.1. La partie supérieure est conçue pour s'emboîter par friction dans la partie inférieure, de sorte que le modèle puisse être démonté pour le transport du réseau ou pour le faire pivoter. Le connecteur électrique doit être placé dans la cavité de la partie inférieure de la tour (voir image).

• Pièces 2.1 et 2.2. Coller la pièce 2.2 sur la nacelle. Aucune colle n'est nécessaire, la partie supérieure se glisse dans la fente de la partie inférieure et est fixée par une vis M3.

• Pièces 3.1 et 3x 3.2 pour le ventilateur. Collez les pales dans le moyeu avec de la CA, de l'époxy ou du PVA. Le ventilateur est fixé par friction à l'arbre du moteur.

Il y a un guide pour placer une LED sur le dessus de la nacelle. Ce n'est pas un trou traversant par défaut, il faut donc percer le trou à travers la surface. J'ai testé avec une LED rouge clignotante 0805 SMD, le résultat est très bon (dans la vidéo). Une LED de 3mm de diamètre peut être installée si vous agrandissez le trou à 3.2mm en le perçant. Placez la résistance près de la LED, ainsi vous pouvez alimenter le moteur et la LED par une paire de fils de 5V. Il est également recommandé d'utiliser une diode Flyback entre le moteur et la LED.

Hauteur de la couche

• Couche de 0,08 mm pour la lame afin d'obtenir une qualité de surface optimale.

• couche de 0,2 mm pour les autres pièces

Orientation :

• Lame d'impression bord long et fin vers le haut

• Le sommet de la nacelle doit être imprimé à l'envers

• Les autres parties sont évidentes et sont pour la plupart imprimées à l'envers.

Supports

• Les lames ont besoin de supports

• Le fond de la nacelle nécessite des supports si vous l'imprimez vers le haut, car toute la surface du fond n'est pas en contact avec le lit.

• Les autres parties ne nécessitent pas de supports

Le fichier "Hub.stl" est exporté tel quel et n'est pas parallèle à la plaque de construction ! Utilisez la fonction "Lay flat" dans votre slicer.
