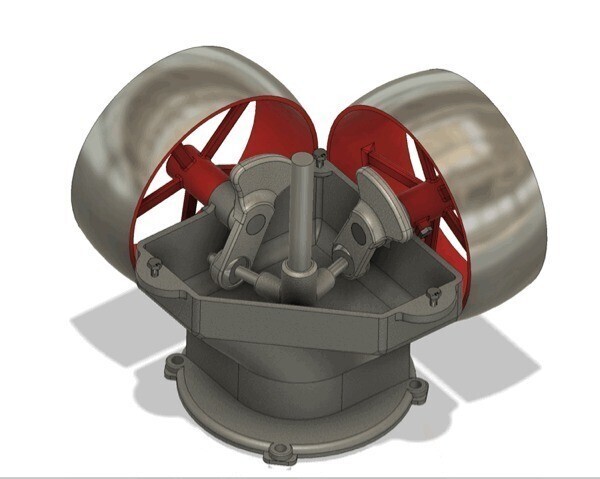

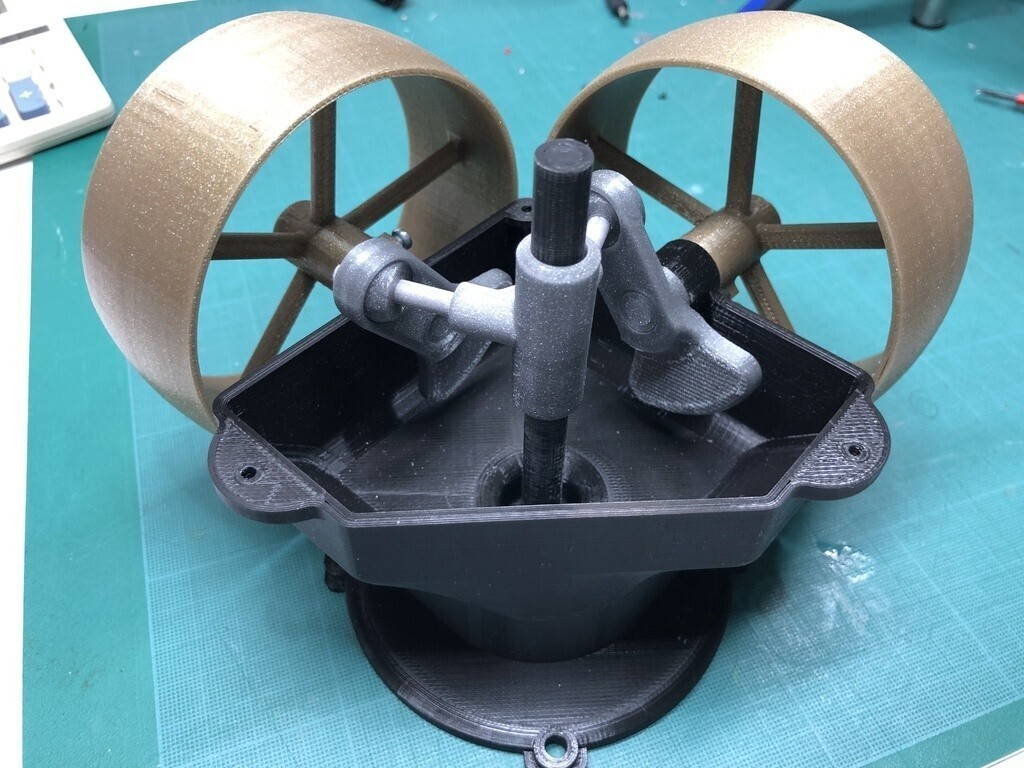

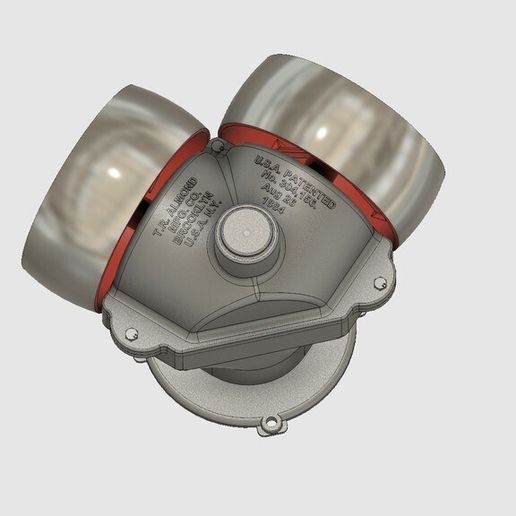

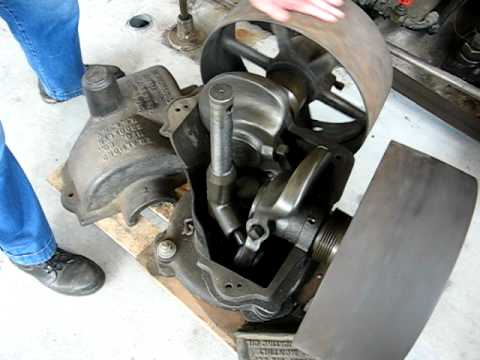

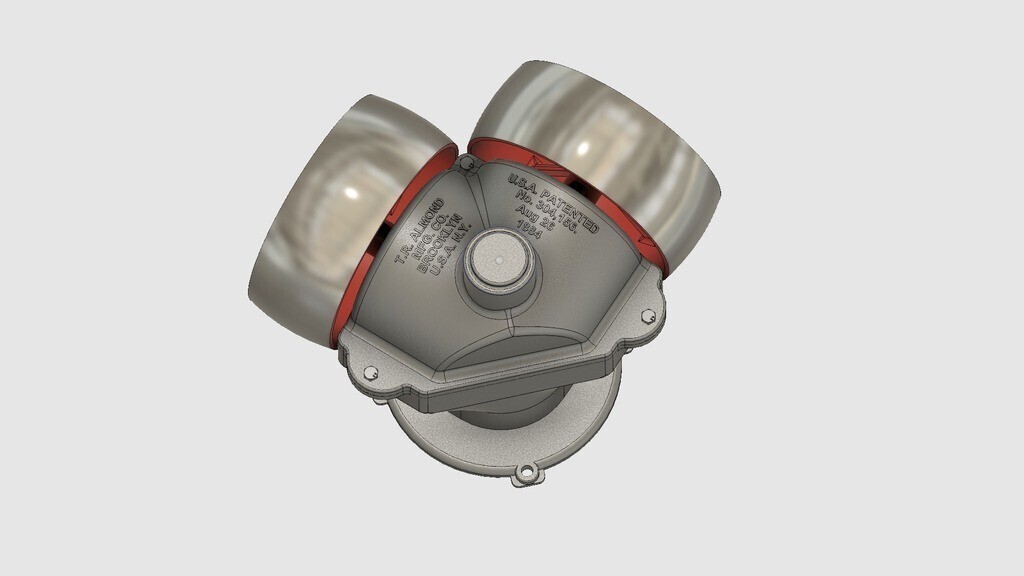

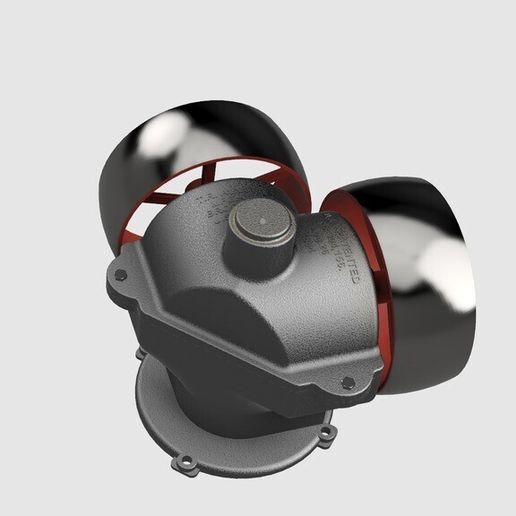

*En 1884 un ingeniero llamado T.R. Almond inventó este raro pero único acoplamiento de eje de 90 grados sin engranajes! Decidí hacer una maqueta de esta súper interesante pieza de ingeniería. *

https://www.youtube.com/embed/5BgvydL7F18

https://youtu.be/5BgvydL7F18 DIFUNDE LA PALABRA-

https://www.youtube.com/watch?v=oDev9bHmmR4

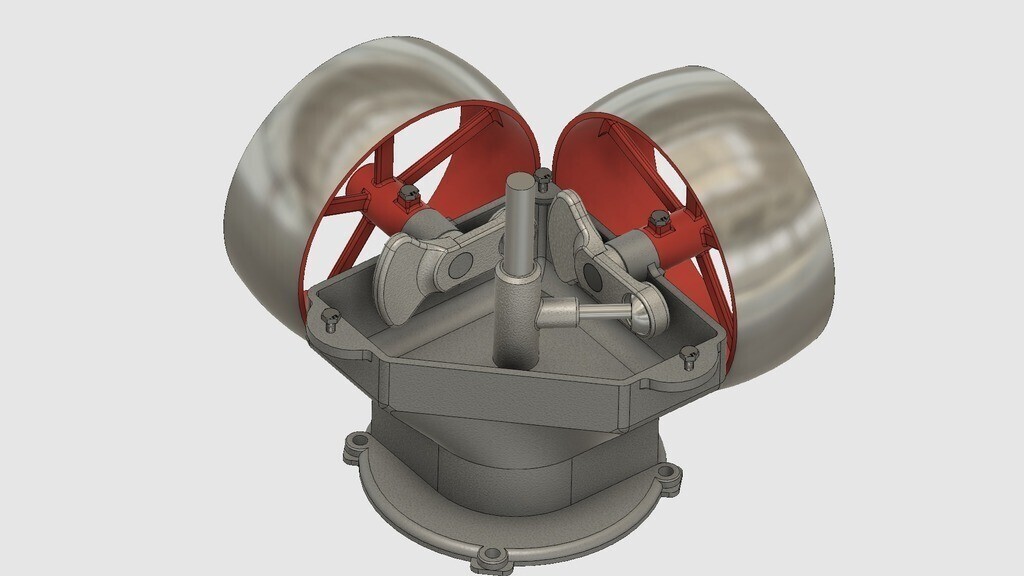

Tuve que rediseñar esto con ingeniería inversa porque no había planos ni nada disponible. Intenté que fuera lo más original posible, pero tenía que ser imprimible en 3D.

Espero que te guste y te diviertas tanto como yo. Por favor, hágame saber si hace esto y para qué lo usó. También estoy abierto a nuevas sugerencias de proyectos como este.

Enlace a la Patente:

http://pdfpiw.uspto.gov/.piw?PageNum=0&idkey=NONE&SectionNum=3&HomeUrl=&docid=0304156

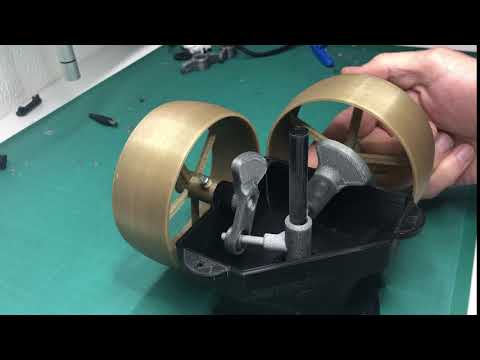

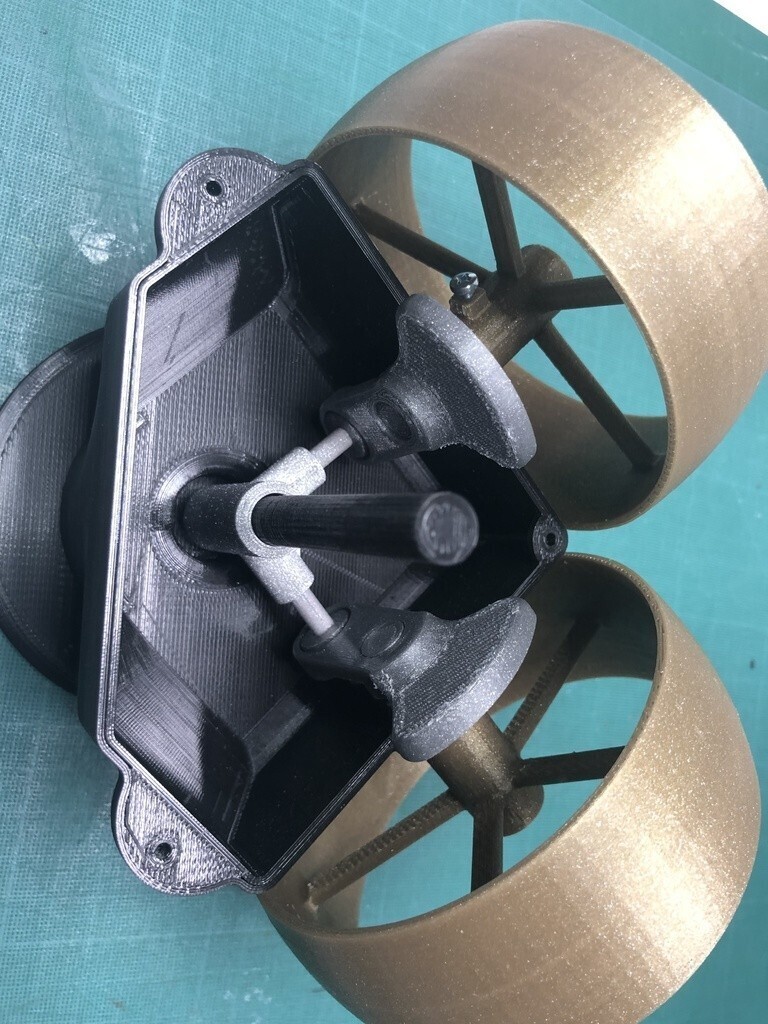

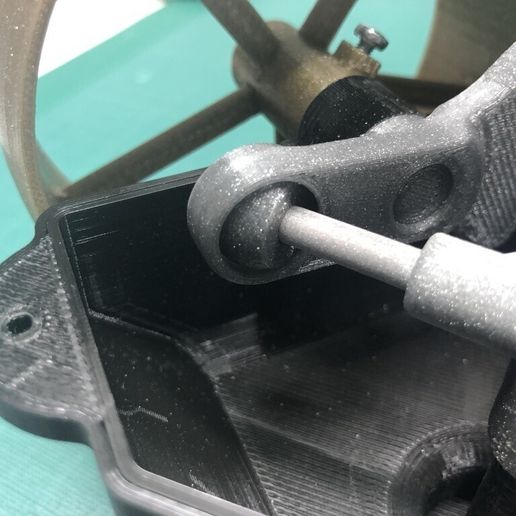

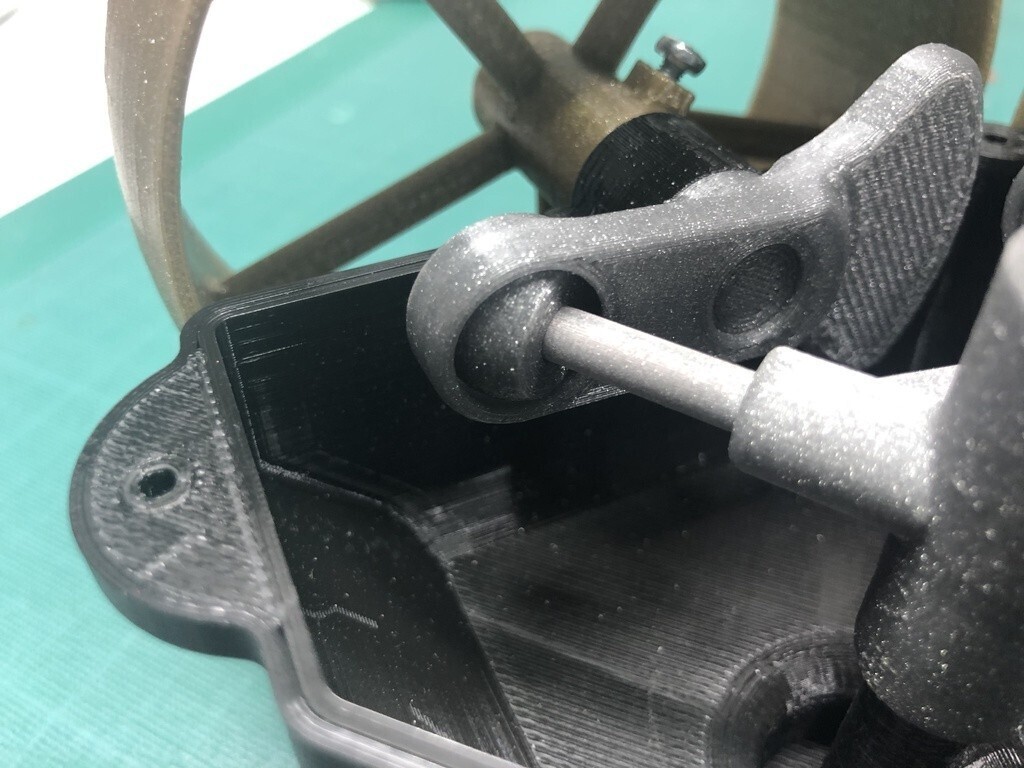

Imprimir y ensamblar no es difícil.... Hay un tema especial que necesita atención! El rodamiento de bolas dentro de la manivela es una impresión en una impresión! En primer lugar, colóquelas en su rebanadora y, a continuación, mueva la bola hacia la manivela. Debe haber suficiente espacio libre para la mayoría de las impresoras para evitar que se peguen.

Use pegamento para fijar la grieta al eje DESPUÉS de colocar la palanca en el eje largo y a través del rodamiento de bolas del cigüeñal.

https://www.youtube.com/embed/Djr89qOUK7o

Feliz de hacer y por favor déjame como a mí me gusta......
